| 2020.８. 3 |
| ⑬ ターミネータ、ダミーロード、フィードスルー |
| コネクタ |
メーカー |
型番 |
インピー
ダンス |
周波数範囲 |
耐電力 |
| ・ターミネータ |
| V オス |
アンリツ |
V210 |
50Ω |
DC ～ 65 GHz |
0.5W |
| APC-7 |
HP |
909A |
DC ～ 18 GHz |
2W |
| 3.5mm |
HP |
909D |
DC ～ 26.5 GHz |
2W |
| SMA オス |
ヒロセ電機 |
HRM601S |
DC～18GHz |
1/4W |
| MMI |
2010 |
？ |
？ |
| EMC Technology |
？？ |
DC-2GHz |
125W |
| N オス |
narda |
730BNM |
DC-18GHz |
5W |
| Anritsu |
MP752A |
DC～12.4GHz |
2W |
| ノーブル無線 |
ＴＥ-782 |
？ |
1Ｗ |
| NEC |
？？ |
？ |
？ |
| ？？ |
？？ |
DC～2GHz |
0.5W |
| N メス |
WEINSCHEL |
535-FN |
DC～12.4GHz |
1W |
| BNC オス |
KING |
？？ |
？ |
？ |
| STAC |
？？ |
|
DC～1GHz
DC～1.5GHz |
？ |
| ・大電力ダミーロード |
| N メス |
モトローラ |
605R |
50Ω |
DC-1.5GHz |
80W |
| 日本電業工作 |
399B |
DC-1.8GHz |
？ |
| 日本高周波 |
42AU |
698～704MHz |
？ |
| SMA オス |
|
|
|
|
| ・終端抵抗モジュール |
| －－ |
BARRY |
16941 |
50Ω |
DC～750MHz |
400W |
| －－ |
Aeroflex KDI |
ANR 975-200 |
100Ω |
DC～1GHz |
200W |
| ・フィードスルー・ターミネーション |
| BNCオス－メス |
HP |
10100C |
50Ω |
DC～300MHｚ |
2W |
| HP |
11048C |
？ |
1W |
|
|
|
|
|
V
|
|
ANRITSU V210 2010.2.15
ＤＣ ～ 65 GHz
|
|
APC-7
|
|
HP 909A 2010.2.15
APC-7 無反射終端器ダミーロード
ＤＣ～１８ＧＨz
HP 908A 909A tec data 1991 |
| 3.5mm |
| HP 54120T 20GHz デジタイジングオシロスコープの付属品（1250-2128）として入手 |
|

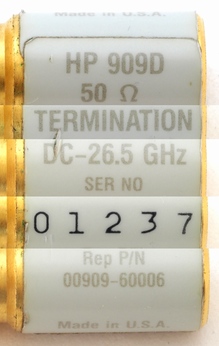

HP 909D 2007.3.9
同軸終端器、DC～26.5GHｚ
最大パワー：２W
Keysight価格：60,275円（2018.7.31現在） |
|
|
|
|

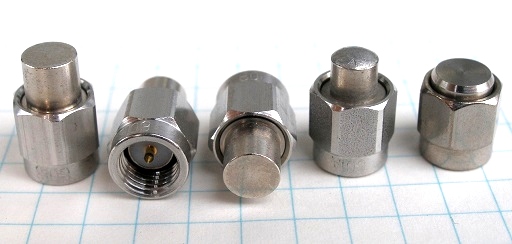

SMAターミネータ
① ヒロセ電機 HRM601S
無反射終端抵抗器
DC～18GHz 1/4W |
|
|
② MMI 2010 SMA ダミーロード
2009.5.7 |
|
|
③ EMC Technology
2009.8.22 ハムフェア |
|
| 類似品からの推定仕様： |
|
|
Model No.
Power Handling:
Frequency working range:
Connector:
Cable length: |
|
5307ALN
125W Continous
DC to 2 GHz
SMA-M
55cm |
|
|
|
|
|
|
・放熱器なし
・蓋無し |
|
|
| N型ターミネータ |
|
① narda 730BNM
DC-18GHz 5W ２個 |
 |
|
② Anritsu MP752A
DC～12.4GHz 2W
2005.9現在販売中 －カタログ－ |
|
|
③ ノーブル無線(ＮＭＣ) ＴＥ-782
ダミーロード 1Ｗ |
|
|
④ NEC 1002Z11
ハムフェア2005にて購入
詳細不明
|
|
|
⑤ 50ohm N Dummy 2007.12
メーカ不明 |
|
|
⑥ WEINSCHEL 535-FN
ダミーロード 2020.6.29
N(f), DC-12.4 GHz, 1 Watt |
|
|
|
BNCターミネータ
① KING BNC 50Ω 終端抵抗器 |
|
|
② ヒロセ BNC-TMP-1 終端 1W
2010.1.20
|
|
|
|
| ③ STACK BNC 75Ω 終端抵抗器 |
|
|
|
|
|
N型 ダミーロード
① モトローラ 605R
DC-1.5GHz 80W
携帯電話基地局で使われていたもので､
一時たくさん中古市場に出回った様です｡ |
|
|
② 日本電業工作 399B 2005.9購入
スペック不明
SWR計測結果･･･ 1.8GHz(SWR1.1以下) |
|
|
|
|
③ 日本高周波 42AU BSS 14-6602
698～704MHz （UHF TV 51chに該当する)
昭和40年(1965年）6月製造品
UHF放送は1956年にNHK実験局46chが放送開始
同軸管－Nコネクタ変換付
2008.8.23ハムフェアにて購入 1,000円 |
|
同軸管規格表/同軸ケーブル/同軸管接続装置
参考カタログ |
|
|
|
|
| 終端抵抗モジュール |
|
① BARRY 16941
詳細スペック不明 2005.8購入
新品未使用4個 (2個は木箱入り)
・フランジ部 :48mmX26mmX3mm､
・チップ部 :16mmX13mmX2mm
2007: ３個売却処分 |
チップサイズを現行品と比較すると仕様は､｢400W以上､DC～750MHz未満(500MHz以上)｣程度と思われる 参考ページ
BARRY社:RF/マイクロウェーブ通信･医療･航空関連を含めた商用マーケットで優れたパフォーマンス |
② 放熱器 2005.9 購入
抵抗モジュールの壊れたダミーロード
(BIRD社製､型番を含め詳細仕様は不明)
|
|
|
|
|
③ Aeroflex KDI ANR 975-200
抵抗(100Ω)、 200W､ DC-1.0GHz
2005.8購入(①のオマケの品)
|
 |
|
･フランジ部:24.77mmX9.52mmX2.79mm､
チップ部:9.53mmX9.52mm
･抵抗素子:薄膜フィルム
･最大フランジ温度:100℃ －製品カタログ－ |
|
|
フィードスルーターミネーション
① HP 10100C ２本 2004.10
DC～300MHｚ 50Ω 2W スイス製
|
|
|
|
|
② HP 11048C
BNC FEED THRU TERMINATION
50 ±0.10 Ω 1W |
|
