2018.1.14
C  アッテネータ、ハイパワーアッテネータ

種別   コネクタ メーカー 型番 dB 最高
周波数
(GHz)
耐電力
(W)
保有数
ステップ
アッテネータ
SMA HP 8494B 0 〜 11 /1dB step 18 1 1
8495B 0 〜 70 /10dB step 18 1 1
BNC HP 355C 0 〜 12 /1dB step 1 0.5 1
355D 0 〜 120 /10dB step 1 0.5 1
N HP 354A 0 〜 60 /10dB step 12.4 2 1
SMA アンテナ技研 AT 10V1-002C 0 〜10 /1dB step  3
可変アッテネータ N weinschel 905 10   1
973-10  10 1.3 - 10    1
固定アッテネータ 2.4mm HP 85057-60004 20 50 1
85057-60005 40 1
K アンリツ 41KC-6 6 40 1
43KB-3 3 26.5 4
3.5mm HP 33340C 10 26.5 1
7mm HP 85051-60002 50     1
85051-60001 20     1
SMA MSC K2-BW3+ アッテネータセット 1 - 10 18 2 各1
Midwest Microwave 290 18 2
HP 8493A 3 12.4 2 1
6 12.4 2 2
Narda 768-30 30 12.4 2 1
ヒロセ AT-101(40) 1 18 1 1
AT-103(40) 3 18 1 2
AT-106(40) 6 18 1 1
AT-109(40) 9 18 1 10
NEC ?? 2, 6 各1
N MACOM 3082-6191-03  3 18   1
HP 8491A 6 12.4 2 1
20 12.4 2 1
8491B 6 18 2 1
11708A 30 50 MHz 1
アンリツ MP721D 20 12.4 2 1
General Radio 0880-3110 6 12.5 1
BNC 多摩川電子  CFA-03BPJ-3、-20、-30 3, 20, 30 1 3 各1
? メーカ・型式不明 2, 6 ? ? 各1
ハイパワー固定 N HP  8498A 30 18 25 1
WEINSHEL  40-30-43 30 1.5 150 1
narda 765-20 20 5 50 1
768-30 30 11 50 1
WEINSCHE  23-40-34、23-50-34 40, 50 18 10 各1
SMA WEINSCHE 41-10-12 10 10 1
ヒロセ AT-1003 3 8 10 1
AT-1310-HJ 10 1 30 1
N 多摩川電子 CFA-100ANJJ 20 1.3 100 1

 ステップアッテネータ
@ HP 8494B 0〜11 dB、 1dB ステップ   2002.11.26
A HP 8495B 0〜70 dB、 10dB ステップ    2002.11.26
   8494B 8495B
・可変範囲  0 〜 11 dB
  /1 dBステップ
 0 〜 70 dB
  /10 dBステップ
・周波数範囲   DC 〜 18 GHz
・コネクタ  SMA female ( opt 002 )
・再現性  0.01 dB (代表値)
・確度  0.3〜0.7 dB
  ( DC 〜 12.4 GHz )
 0.7〜0.9 dB
  (12.4 〜 18 GHz )
 0.5 〜 2.1dB
  ( DC 〜 12.4 GHz )
 0.6 〜 2.8dB
  ( 12.4 〜 18 GHz )
・挿入損失  0.6 dB + 0.09 dB/GHz
( at 0 dB )
 0.4 dB + 0.07 dB/GHz
( at 0 dB )
・最大 SWR  1.5 ( 0 〜 8 GHz)、
1.6 ( 〜 12.4 GHz)、
1.9 ( 〜 18 GHz)
 1.35 ( 0 〜 8 GHz)、
1.5 ( 〜 12.4 GHz)、
1.7 ( 〜 18 GHz
・最大電力  1 W (average)、100 W (peak)
.・寿命  5百万回/ステップ
  2005.9現在販売中
  コネクタがType-N female または APC-7 のモデルもあり
  849x シリーズ ステップアッテネータ      8494A_B,_8495A_B,_8496A_B_Op_Sv_Manual_(Apr02)__08494-90008.pdf
 DC 〜 4 GHz   DC 〜 18 GHz  可変範囲
8494A 8494B 0 〜 11 dB /1 dBステップ
8495A 8495B 0 〜 70 dB /10 dBステップ
8496A 8496B  0 〜 110 dB /10 dBステップ

  オプション:
     001   Nメスコネクタ
002   SMAメスコネクタ
003   APC7コネクタ

         アッテネータ相互間の接続キット(オプション)
                ・SMA: 11716C Attenuator Interconnect Kit, SMA
                ・Type-N: 11716A Attenuator Interconnect Kit, Type-N
このアッテネータは富士通製周波数シフター (マイクロ回線通信装置の保守用、1994年製)からの取り外し品で新品同様でした
Agilent11716A アッテネータ相互間の接続キット (Nコネクタ用)        2012.1.30

BHP 355C 0〜12 dB、 1dBステップ       2006.10.8
CHP 355D 0〜120 dB、 10dBステップ     2006.10.8
  355C_355D_DataSheet.pdf  355C_355D_ServiceManual.pdf
355C 355D
・可変範囲  0 〜 12 dB
  /1 dBステップ
 0 〜 120 dB
  /10 dBステップ
・周波数範囲  DC 〜1 GHz
・コネクタ  BNC female
・インピーダンス  50 Ω
・確度  0.1 dB
  ( 1 GHz )
 0.25 dB
  ( DC 〜 500 MHz )
 0.35 dB
  ( DC 〜 1 GHz )
 0.3 dB
  ( 1 GHz )
 1.5 dB
  ( DC 〜 1 GHz )、
    ( 0 〜 90 dB)
 3 dB
  ( DC 〜 1 GHz )、
    ( 90 〜 120 dB)
・挿入損失  0.2 dB + 2.3 dB/GHz ( at 0 dB )
・最大 SWR  1.2 ( 250 MHz以下)、
 1.3 ( 500 MHz以下)、
 1.5 (  1 GHz以下)
・最大電力  0.5 W (average)
  2005.9現在販売中
  コネクタがType-N female または TNC female のモデルもあり

DHP 354A 0〜60 dB、 10dBステップ       2012.8.25

      ダイヤル目盛りがありません。
354A
・可変範囲  0 〜 60 dB /10 dBステップ
・周波数範囲  DC 〜12.4 GHz
・コネクタ  N female
・インピーダンス  50 Ω
・確度  ± 2 dB
・挿入損失  < 1.5 dB
・最大 SWR  1.5 ( 8 GHz以下)、
 1.75 ( 8 - 12.4 GMHz)
・最大電力  2 W (average)、100 W (peak)

E アンテナ技研 ステップアッテネータ    2005.8.20
・可変範囲  0 〜 10 dB/1 dBステップ
・周波数範囲  DC 〜3 GHz
・コネクタ  SMA female
・インピーダンス  50 Ω

 可変アッテネータ

Weinschel 905 Valiable ATT  10dB  DC - 1GHz
   Nコネクタ    2012.8.25

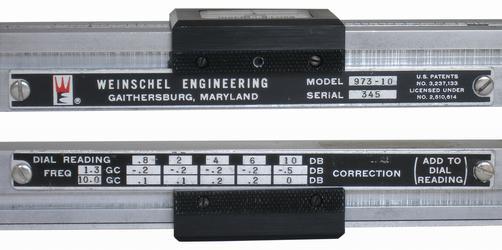

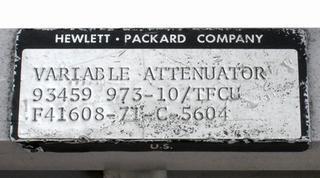

weinschel 973-10  10dB 1.3 - 10 GHz
 スライドATT   Nコネクタ      2010.2.16
aeroflex-weinschel_ATT_valiable_catalog_20090216.pdf
WA_Catalogue_2009_ATT_Variables.pdf



 固定アッテネータ
2.4mmアッテネータ
 @HP 85057-60004 20dBアッテネータ  2011.4.6
 AHP 85057-60005 40dBアッテネータ  2011.4.6

  HP 85057B 2.4mm ベリフィケーションキットの構成品

Kアッテネータ
 @ アンリツ(WILTRON) 41KC-6     2011.4.6

    ・Kコネクタ(SMA、3.5mmと互換)
    ・6dB  max. 40 GHz

 A アンリツ(WILTRON) 43KB-3   4本   2007.2

    ・Kコネクタ(SMA、 3.5mmと互換)
    ・3dB  max26.5GHz
          カタログ

7mm アッテネータ
 @ 85051-60001   20dB 7mmアッテネータ
      定価:$1,809.00 (2009.12現在)
 A 85051-60002  50dB 7mmアッテネータ
      定価:$1,466.00 (2009.12現在)

3.5mm アッテネータ
 @ HP 33340C

    ・ 10 dB max. 26.5 GHz
    ・ カタログ

SMAアッテネータ

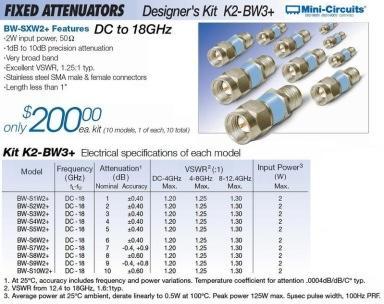

 @ MSC K2-BW3+ アッテネータセット     2009.4.1
1dB〜10dBの10本セット DC〜18GHz、2W
K2-BW3+_datasheet.pdf


 A Midwest Microwave 290  18GHz  2個
         2007.5.12
 B HP 8493A  3dBx1個、6dBx2個     2008.8.23
周波数レンジ : DC〜12.4 GHz
最大SWR : 1.15(〜8 GHz)、1.13(〜12.4 GHz)
最大入力パワー : 2 W(平均)、100 W(ピーク)
コネクタ : SMA(オス)、SMA(メス)
最大入力パワー : 2 W(平均)、100 W(ピーク)
2008.8現在販売中:本体のみの概算(税抜)¥25,550
特長:
 ・低価格にもかかわらず広い周波数レンジで小さいSWR
 ・精密な減衰値
 ・フラットな周波数応答
 ・各ユニットのネームプレート・チャートに、
校正ポイントが記載されている。
8493A Specifications Summary
8493A_Datasheet
AttenuatorOverview

849x and 1158x OpSv_Manual
849xA_B and 1158xA OpSv_Manual
8491A_B, 8493A_B_C, 11581A, 11582A ,11583C
            Product Overview
 C Narda 768-30 30dB 2W 12.4GHz


 D ヒロセ
     AT-101(40) 1dB 1個
AT-103(40) 3dB 2個
AT-106(40) 6dB 1個
AT-109(40) 9dB 10個 2011.4.6

   HRS AT-100, AT-200, AT-300 catalog.pdf

 E NEC 2dB、6dB

Nアッテネータ

 @ MACOM 3082-6191-03 3dB  2009.12.14
  ・DC〜18GHz
  ・3dB
 A HP 8491A  20dB  2W
  ・DC〜12.4 GHz
  ・最大SWR: 1.2( 4GHzまで)、 1.3(12.4GHzまで)
  ・確度:±0.5dB  ・2 W (average), 100 W (peak)
  2005.9現在販売中 US$ 219.00
 B HP 8491A  6dB  2W
    ・DC〜12.4 GHz

 C HP 8491B  6dB
    ・DC〜18 GHz
 D アンリツ MP721D  20dB 2W    2005.8
・DC〜12.4 GHz

2005.9現在販売中

−カタログ−

 E HP 11708A  Ref ATT  50MHz  30dB
パワーメータの高感度パワーセンサを
校正時に使用するアッテネータ
 F General Radio 0880-3110  6dB     2009.1.14
 Model number  Nominal
Atenuation
(dB)
Frequency
(MHz)
Accuracy (dB)
0880-3110
(7913358-2-2)
6 DC to 12.5 At DC
DC to 5
5 to 12.5
±0.04
±0.3
±0.4

BNCアッテネータ
 @ 多摩川電子 CFA-03BPJ-3    3dB 3W
 A 多摩川電子 CFA-03BPJ-20  20dB 3W
 B 多摩川電子 CFA-03BPJ-30  30dB 3W
DC〜1GHz
2005.9現在販売中   −カタログ−

 C 2dB、6dB  詳細不明

 ハイパワー固定アッテネータ
 @ HP 8498A  N型 DC - 18 GHz 30dB 2010.1.29
周波数レンジ : DC〜18 GHz
最大SWR : 1.15(〜8 GHz)、
  1.25(〜12.4 GHz)、
  1.3(〜18 GHz)
最大入力パワー : 25 W(平均)、
 500 W(ピーク、DC〜5.8 GHz)、
 125 W(ピーク、5.8〜18 GHz)
確度 : レンジ全域で±1 dB
コネクタ : N型(オス)、N型(メス)
本体のみの概算新品メーカ販売価格  ¥ 163,830 (2010年現在)
 8498A Fixed Attenuator Operating and Service Manual
      __08498-90008.pdf
 8498A_datasheet__EPSG084654.pdf
 N8480 Operating and Service Guide __N8481-90000.pdf
 U2000 Series USB Power Sensor Operating And Service Guide
      __U2000-90403.pdf

 A N型 30dB 150W 1.5GHz
 WEINSHEL 40-30-43    2004.9


 B N型 20dB 50W 5GHz
 narda 765-20    2004.9




 C N型 30dB 20W 11GHz  narda 768-30

 D N型 40dB、 50dB 10W 18GHz
 WEINSCHEL23-40-34、 23-50-34
        2本セット  2005.11

 E SMA 10dB 10W
 WEINSHEL 41-10-12

 F ヒロセ HRS AT-1003  3 dB  10W  8 GHz
       2008.8.23

   HIROSE_AT-1000_1100_catalog.pdf

 G SMA 10dB 30W 1GHz
 ヒロセ HRS AT-1310-HJ
               2008.2.23

    AT1310-HJ_datasheet.pdf へのリンク

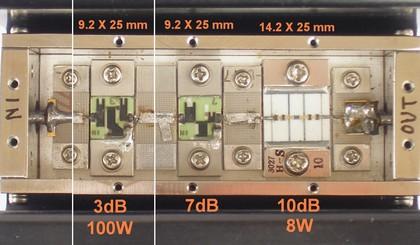

 H N型 20dB 100W 1.3GHz 焼損ジャンク品
 多摩川電子 CFA-100ANJJ  2009.2.8
1段目(3dB,100W)、2段目(7dB)のフランジ付アッテネータが焼損
