         D  デテクタ (検波器)


 メーカー      型 番     検出器 周波数範囲
Agilent 423B ローバリア・ショットキー・ダイオード 10 MHz 〜 12.4 GHz
HP 423A 点接触型ダイオード
HP 8472A 点接触型ダイオード 10 MHz 〜 18 GHz
Herotek TD6421-74 トンネルダイオード 6.4 〜 21 GHz







HP・Agilent クリスタルデテクタ (クリスタル検波器)
  423A 423B 8472A 8472B
 検出器(ダイオード)のタイプ 点接触型 ローバリア・ショットキー
(LSB)
点接触型 ローバリア・ショットキー
(LSB)
 周波数範囲 (Hz) 10M - 12.4G 10M - 18G
 周波数応答 (dB) ±0.5 ±0.3 ±1
±0.5 to 12.4 GHz
±0.3 to 12.4GHz
±0.3 to  15GHz
±0.3 to  18GHz
 最大SWR  1.2  - 4.5 GHz
1.35 -  7 GHz
 1.5 - 12.4 GHz
1.15 - 4   GHz
 1.3  - 12.4 GHz
1.2  - 4.5 GHz
1.35 -   7 GHz
1.5  - 12.4 GHz
1.7  -  18 GHz
 感度 低レベル (mV/uW) >0.4 >0.5 >0.4 >0.5
     高レベル
     温度特性
 最大動作入力パワー 100 mW 200 mW 100 mW 200 mW
 最大短期入力パワー(1分未満) 0.1W 1W 0.1W 1W
 ノイズ  <200 μV <50μV <200 μV <50μV
 入力インピーダンス 50Ω
 入力コネクタ N型(m) SMA(m)
 出力インピーダンス 15kΩ 1.3kΩ 15kΩ 1.3kΩ
 出力極性
 出力コネクタ BNC(f)
カタログ掲載 (開始年−終了年) 1965 - 1986 1976 -     1968 - 1986 1988 -
カタログ価格 $125 - $220 $190 -     $160 - $245 $310 -
ドキュメント Datasheet
Op Sv manual
Datasheet (2002)
Datasheet (2011)
Op Sv manual (1979)
Op Sv manual (2003)
Datasheet
Op Sv manual
Datasheet (2002)
Datasheet (2011)
Op Sv manual
  ・ HP Journal 1963 Volume v.15 n.3__1963-11.pdf

Agilent 423B クリスタルデテクタ         2010.8出荷品              2013.4.6

HP 423A クリスタルデテクタ                          2011.10.6

 周波数範囲
 周波数特性

 最大入力
 感度
  高レベル
  低レベル
  温度特性

 SWR
  10M〜4.5GHz
  4.5G〜7.0GHz
  7.0G〜12.4GHz
 入力インピーダンス
 出力インピーダンス
 出力極性
 ノイズ
 10MHz〜12.4GHz
 任意のオクターブにて:±0.2dB
 10MHz〜12.4GHz:±0.5dB
 100mW(20dBm)(ピークまたは平均)

 <0.35 mW produces 100 mV output
 >0.4 mVdc/μW CW
 温度上昇に伴い出力は低下する
    typ. 0.015dB/℃ ( 0〜55℃)

 1.20
 1.35
 1.50
 50Ω(平均)
 <15 kΩ shunted by 10 pF
 負極性
 <200μVp-p (100mVdc出力時)

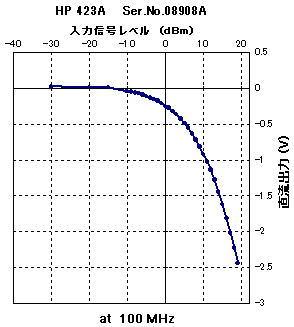

 実測値 (室温:25℃)
  2011.10.5

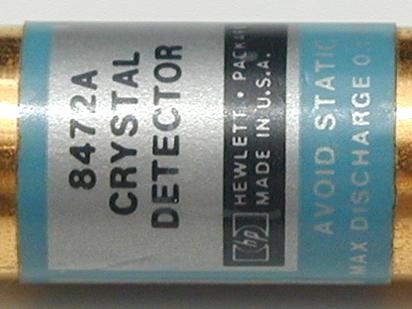

HP 8472A クリスタルデテクタ
     opt. 001 (正極性出力)
                                    2002.11.18


     ・入力:SMA、出力: BNC
     ・10 MHz 〜 18 GHz、 最大入力: 100 mW


Herotek TD6421-74 トンネルダイオードデテクタ             2002.7.7


6.4G-21GHz
