A  RF同軸ケーブル

  1.85mm ( V )
  2.4mm
  2.92mm ( K )
  3.5mm
  7mm
  SMA
  SMB
  N
  BNC
  TNC
 技術情報メモ:  RF同軸コネクタの一覧  仕様
 精密RFコネクタ、コネクタゲージ
直線上に配置 2.4mm 直線上に配置
HP 85135E   7-2.4mm FLEXIBLE TEST PORT CABLE          2017.6.7
             HP 8516A  45MHz-40GHz S-PARAMETER TEST SET  新品メーカ価格(税抜、2017年9月現在): 402,073円
NMD 2.4mm
7mm
直線上に配置 3.5mm 直線上に配置
HP 11500E          2002.11
       APC3.5 - APC3.5  61 cm
 周波数範囲   DC - 26.5GHz
 コネクタ  3.5 mm (m)-3.5mm (m)
 長さ  61 cm (公称値)
 挿入損失  2.0 dB (公称値)
   2005.9 現在販売中 US$ 1,063
   2014.12 現在販売中 125, 405 円
 HP社製計測用ケーブル
N、3.5mm
型番 周波数範囲
(GHz)
長さ
cm/inch
コネクタ max.
SWR
Loss
(dB)
所有
 HP   8120-2289       /7.5 精密N型(m)x2 ??? ??? 1本
HP 11500A DC -12.4 183/72 N(m) - N(m)     4本
HP 11501A 183/72 N(m) - N(f)     1本
HP 11500B  61/24     1本
HP 11500C DC - 18  61/24 精密N型(m)x2 1.4 1.5
HP 11500D 152/60 3.0
HP 11500E DC - 26.5  61/24 3.5mm(m)x2 2.0 1本
HP 11501F 152/60 4.0
JUNFLON            2002.11
   APC3.5-APC3.5  25cm

 国産のフレキシブルなマイクロウェーブ用同軸ケーブルのアセンブリ品
  DGM010タイプ ・・・ DC〜18.5GHz
  ケーブル外径4.1mm

JMCA(Junflon Microwave Coaxial cable Assembly)
 参考外部リンク:愛三電機株式会社
直線上に配置 7mm 直線上に配置
HP 85132A      2008.3
  APC-7 Test Port Return Cable

     HP 8510シリーズネットワークアナライザ
 周波数範囲   DC - 18 GHz
 コネクタ  APC-7 (m) - APC-7 (m)
 長さ  91 cm(公称値)
 VSWR  1.2:1

カタログ_1985年_販売開始(US$700)
1987年販売終了
直線上に配置  SMA  直線上に配置
HP 5061-9038   SMA-SMAケーブル
            50cm       2015.12.13
  新品メーカ価格(2015年12月現在): 38,453円
このパーツを使用する製品:
70300A RFトラッキング・ジェネレータ
70301A
70900B-H10、70904A、70904A-399、70905B-399
70907B、70907B-H10
71100C RFスペクトラム・アナライザ
71100P、71200C、71200C-002
71200P マイクロ波スペクトラム・アナライザ
71209A、71209P、71210C、71210P
71400C、71401C、71910A、71910P
85301A-EA3 アンテナ測定システム、85301A-EA4
85640A、E2500B-703、E4901B
N5260A ミリ波コントローラ

SMA-SMA ケーブル
   ケーブル ・・・ RG 223
直線上に配置    直線上に配置
N-Nケーブル

HP 8120-2289                 2008.1.15
 N-N Network Analyzer Cable
       長さ 7.5 inch  2本

  Replaced by - 8120-4782
    8120-4782 の価格: 36,071円(2008.1現在)

  85046A Sパラメータ・テスト・セット
      (300kHz - 3GHz)、
  85047A Sパラメータ・テスト・セット
      (300kHz - 6GHz)、
  等の付属品
HP 11851B Type-N RF cable set
 2017.9.2
HP 8754A, 8753A/B/C/D/E 等の
ネットワークアナライザ
用 4 MHz 〜 1.3 GHz

HP 08748-20021           2008.1.20
 Nコネクタ付きセミリジット・ケーブル
    HP 8748A Sパラメータ・テストセット用
    2015.8.22 ハムフェア


HP 11500A                 2002.6.9
   N(m) - N(m)  183 cm

      No.1   新品同様
 周波数範囲   DC - 12.4 GHz
 コネクタ  N (m) - N (m)
 長さ  183 cm(公称値)
2005.9 現在販売中   定価 US$ 179
2014.12 現在販売中   定価 21,188円
HP 11500A  No.2  2本
 2014.9.11
HP 11500A  No.3  1本
          2011.2.1

 HP 11501A      1本
  N(m) - N(f)
  183 cm
    DC to 12.4 GHz
            2011.2.1

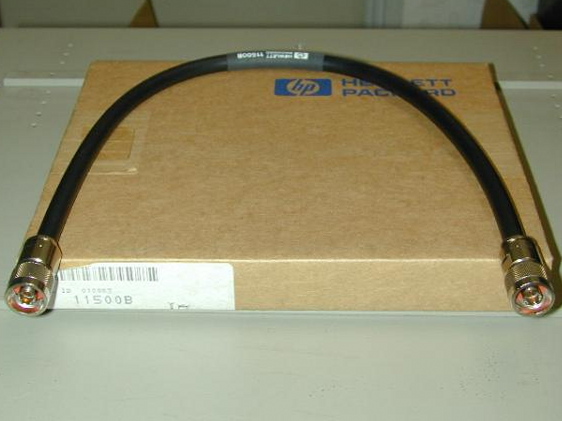

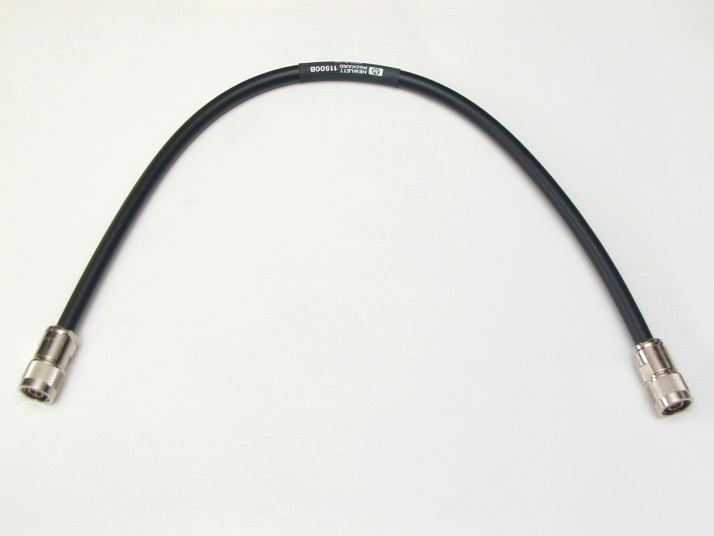

HP 11500B
N(m) - N(m)  61cm  新品
 周波数範囲   DC - 12.4 GHz
 コネクタ  N (m) - N (m)
 長さ  61 cm(公称値)
2005.9 現在販売中   定価 US$ 179
2014.12 現在販売中   定価 21,188円

HP 08921-61010                 2008.1.18
   N(m) - N(m)   3m

  製造中止品
  代替え品: 8121-1315(Price: $72.80)
  E7495A , E7495B等の付属品


  同軸ケーブル:
    COLEMAN CABLE 社製 8421F
            M17/75-RG214

N-N Cable
Utifex MICRO-COAX
  UFA210A-1-0787-704704
  N(m) - N(m)   2m
  低損失フレキシブル・ケーブル
  DC - 18GHz  3本        2009.4.7

  ケーブルの仕様:

Utiflex_UFA210A_spec.pdf
     Ultiflexbrochure.pdf

N-N Cable  3本

  同軸ケーブル:
    THERMAX 社製 RGS-393
      M17/127-RG393, MIL-C-17G

WILTRON  10N50-1
   N-N Cable
   1本


  N型コネクタ:
    KINGS 社製 KN-59-118

N-N
フレキシブル セミリジッドケーブル
      長さ約3m


HP 83236-61603

    N-BNC ケーブル
直線上に配置 BNC 直線上に配置
BNC(m)-BNC(m)ケーブル
  HP社製計測用 BNCケーブル
 HP  85660-60117     cm   6本
 HP  10502A    23 cm   7本
HP 10503A  48 inch  120 cm 1本
HP  8120-1838   12 inch 30 cm 5本
HP  8120-1839   24 inch 60 cm 0本
HP 8120-1840  48 inch 120 cm 1本
HP 92227D   8 m 1本
HP 92227E   12 m 1本

HP 85660-60117    6本
  BNC(m)-BNC(m)  2016.1.31
               このパーツを使用する製品
                       83475B    84300A-E95

HP 10502A    3本
  BNC(m)-BNC(m)  23cm 2005.8

HP 10502A    4本
  BNC(m)-BNC(m)  23cm 2010.2.27

HP 8120-1838    4本
  BNC(m)-BNC(m)
     12inch(30cm)  2010.2.27
1本 2016.8.20 ハムフェア

HP 8120-1839 BNCケーブル 24inch(約60cm)

HP 8120-1840   1本        2002.6.9
  BNC(m)-BNC(m)
     48inch(120cm)

HP 10503A   1本    2010.4.2
  BNC(m)-BNC(m)
     48inch(120cm)


   HP 11517A 外部ミキサーの付属品

HP 92227D 8メートル   2010.4.7
  10Base-2 LAN用 BNCケーブル


HP 92227E 16メートル  2010.5.10
  10Base-2 LAN用 BNCケーブル


N-N     2本    2004.9
 Nコネクタ付きセミリジット・ケーブル

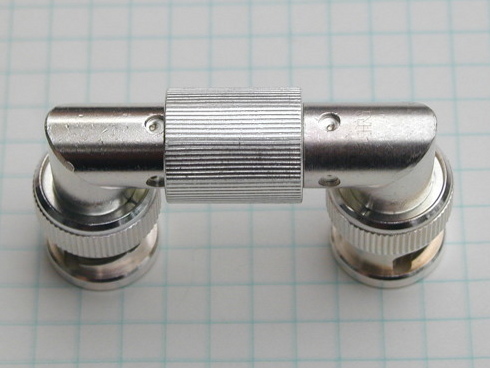

ヒロセ BNC-UPA(302-0167-3)
  BNC Uリンク     2005.6
    L=35mm±1.5mm



  BNC Uリンク  3個
           2016.8.20 ハムフェア

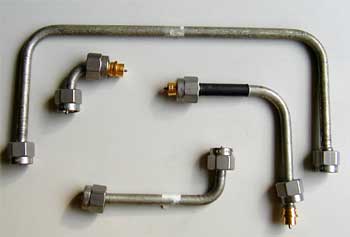

SMA セミリジット・ケーブル
  未使用品 30本    2007.4.6
   SMA J-Jコネクタ30個付き


SMA セミリジット・ケーブル
      77本

SMAプラグ付きセミフレキシブルケーブル
        3本
 コネクターの端から端まで約280mm。 マイクロ波に使用できるセミリジットケーブル並みの性能。 冶工具なしで簡単に曲げられる。ケーブルの直径は約2.1mm。

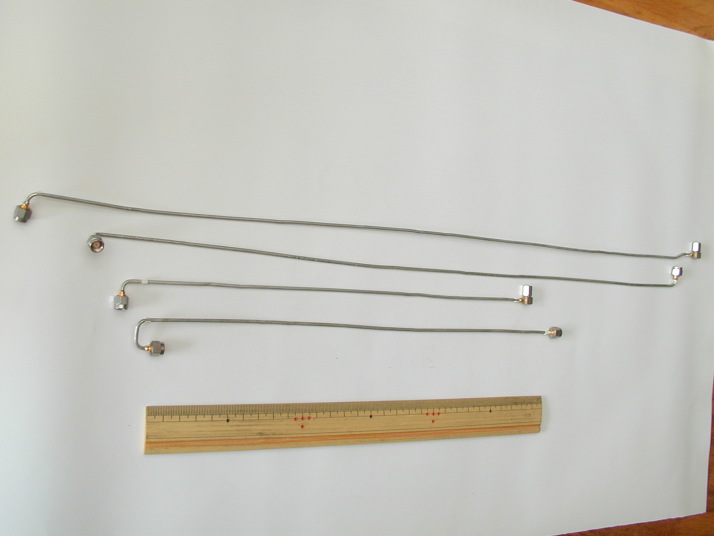

SMA-SMCセミリジット・ケーブル
   HP社測定器からの取り外し品

N-SAM 50Ωケーブル
    約27cm 2本セット

SUCOFLEX 104A
 両端SMA
  約15m
   Data sheet:
    HUBER+SUHNER
    SUCOFLEX_104_P

 ケーブルロス:
   3.3dB@1GHz、 5.3dB@2.4GHz

M-N ケーブル 10D-FB
 KYOWA 約20m
ケーブルロス:
4.1dB@1GHz、
7.3dB@2.4GHz

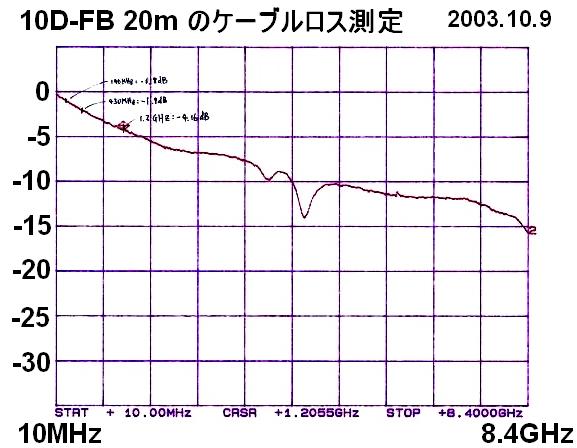

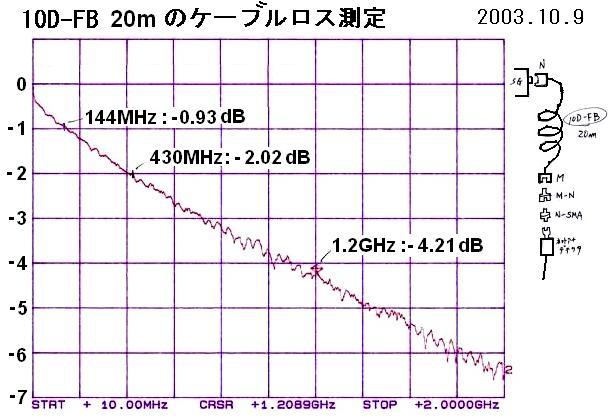

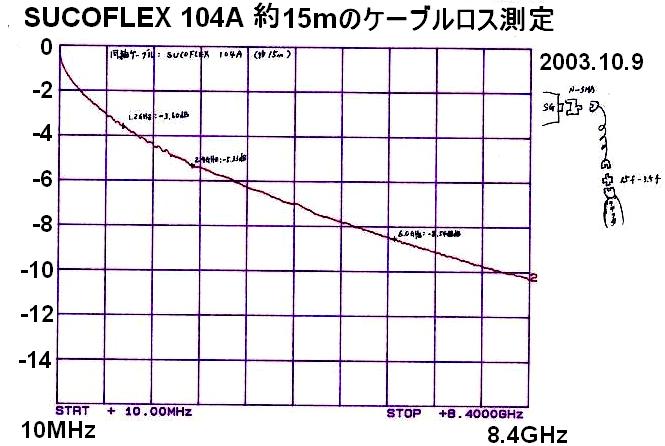

SUCOFLEX 104A(約15m) 、 10D-FB(約20m)  損失実測値   2003.11.3     使用パワーセンサ
HP 8482A
    SUCOFLEX 104A (約15m)   10D-FB (約20m)  Loss(dB) カタログ値(20m)
 周波数(Hz)   Loss(dB)   カタログ値(20m)   Loss(dB)   10D-FB   5D-FB   10D-2V   5D-2V
21M 0.47   0.34
50M 0.75 1.05 0.56 0.44 0.86 0.62 1.2
100M 1.06 1.35 0.81
144M 1.27 1.8 1.02 0.78 1.48 1.12 2.1
430M 2.19 3.0 2.08 1.44 2.62 2.1 3.7
500M 2.34 3.3 2.35
1G 3.31 4.15 4.11
1.2G 3.67   4.58 2.6 4.6 4.2 7.0
2.4G 5.29 7.5 7.29 3.9 6.7 6.4 10.6

FUJIKURA  8D-SFA(PE)
    N-TNC 同軸ケーブル
          2009.4.22   2本
