Top > 電子計測機器 2017.9.23

オシロスコープ
 メーカ 型番  品名 周波数帯域 チャンネル数 製造年
HP       83480A デジタル・コミュニケーションアナライザー 本体 --- 2スロット
            83485A    光・電気入力 モジュール 20 GHz 光・電気 各1ch
Agilent             86105A 光・電気入力 モジュール  20 GHz 光・電気 各1ch
HP       83480A デジタイジングオシロ 20 GHz 4 1996
HP       54120T デジタイジングオシロ 20 GHz 4
Agilent       54846A infiniium オシロスコープ 2.25 GHz 4 2001
HP       54100A サンプリングオシロ 1 GHz 2 1987
Tektronix       TDS3014 デジタルオシロ 100 MHz 4 2005年頃
Tektronix       TDS540 デジタルオシロ 500 MHz 4
HP       54600A デジタルオシロ   100 MHz 2
HP       1742A アナログオシロ 100 MHz 2
岩通       SS-5050 シンクロスコープ 5 MHz 2 1970

プローブ、他
 メーカ 型番  品名 周波数帯域 チャンネル数 製造年
Agilent  N2890A パッシブ・プローブ 500MHz 1本
 1161A 500MHz 1本
 1160A 500MHz 1本
HP  10441A パッシブ・プローブ 500MHz 1本
Tektronix  P6139A 電圧プローブ 500MHz 3本
Tektronix  P6246 差動プローブ 400MHz 1本
Tektronix  P6245 FETプローブ 1.5GHz 1本
Tektronix  A6302  AM503  TM502A  電流プローブ 50MHz 1台
Agilent  N5392-66401 イーサネット・コンプライアンス・テストフィクチャ −−− 1台
Tektronix  TDSUSBF  USB2.0コンプライアンス・テスト・フィクスチャ   −−− 1台
Agilent  E2675A 差動ブラウザ・キット −−− 1本
HP  1153A 差動プローブ 200MHz 1本
HP  54114A 2 Gsample Test Set 1台

Agilent 54846A infiniium オシロスコープ (サンプリングオシロスコープ) 2.25 GHz 8 GSample  2015.7.26
  2001年製     VIN #033(REV.A 0430)
 Software Rev. A.04.50
マザ―ボード FIC VA-503A (マニュアル有り)
CPU K6-2 400MHz Socket 7
BIOS JN4202
メモリ PC-100 SDRAM(66/100)  max256MB x 3 スロット
実装メモリ:64M、256M、256M(合計576MB)

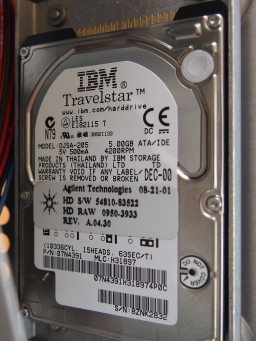

HDD IMB-DJSA-205 (5GB) 、9.5mm厚、4200rpm、UltraATA/66
現状の空きペース:3.8GB
FDD LS-120 SLIM4 00 UHD Floppy
バックアップ電池 CR2032
入出力 HP-IB, LAN, Sound IN OUT, VGA, USB x 2,
COM x 2, プリンタ, マウス, キーボード
OS Windows98
リカバリディスク、他

Infiniium付属 LS120 Recovery Disk Rev. A.04.30 54810-17943
Agilent Infinium Recovery Disk 1 of 3 , 2 of 3 , 3 of 3
Agilent Infiniium 548xx Oscilloscope Recovery CD Operating System + Software Version 4.3
Agilent 54800A series catalog 2000 new
Agilent 54800B series catalog 2002 5988-3788EN
Agilent 54800A Learn it once 2001 5980-2388EN
Agilent 54800A series product overview 2001 5980-2397EN
Agilent 54800A series Probes, Accessories, Options 2004 5968-7141EN
Agilent 54835A_45A_46A Service Guide 2001 54845-97008
Agilent 54845B_46B Service Guide 2001 54846-97002
Agilent Infiniium 548xx Upgrade Recovery guide 2004
内蔵FDD故障(LS120の読み書き不能)のためUSB接続の外付けFDDを購入
      Panasonic スーパーディスクドライブ LK-RF235UZ 1,850-
バックアップ電池
CR2032


Tektronix TDS3014 100MHz 4ch デジタルオシロ      2006年購入 新古品
             1.25GS/s、100MHz、4ch
     付属品:
       P3010型 10:1プローブ 2本
       TDS3FFT型 FFTモジュール
       TDS3TRG型 拡張トリガモジュール
       前面カバー、アクセサリ・トレイ
−資料−
TDS3000__Catalog_100356.pdf
TDS3014B_仕様_41W_12482.pdf
TDS3000シリーズ ユーザ・マニュアル _071029301.pdf
TDS3000シリーズ クイック・リファレンス_071029401.pdf
TDS3FFT型_TDS3TMT型_TDS3TRG型_TDS3VID型 ユーザ・マニュアル _071032302.pdf
TDS3FFT型 ユーザ・マニュアル_071036701.pdf
TDS3TRG型 ユーザ・マニュアル_071032401.pdf
TDS3000_TDS3000Bシリーズ アプリケーション・モジュール インストレーション・マニュアル_071094401.pdf
TDS3000 Series User Manual _071027401.pdf
TDS3FFT User Manual_071034901.pdf
TDS3000 & TDS3000B Training Manual _071105100.pdf
TDS3000 Series Service Manual _071038201.pdf
TDS3000 Series Release Notes_061422702.pdf
TDS3000 and TDS3000B Instructions_071172200.pdf
TDS3000 & TDS3000B Series Installation Manual_071094401.pdf
TDS3000 & TDS3000B Series Programmer Manual_071038102.pdf
              1999年 定価:660,000円

HP 83480A + 83485A オシロスコープ   2010.1.11

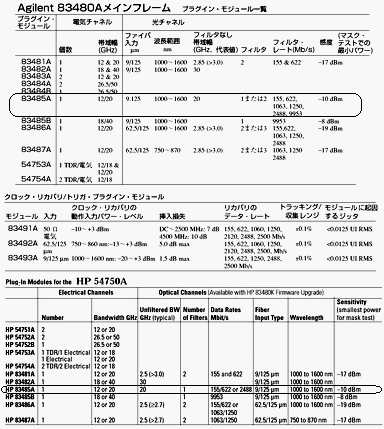

--- プラグインモジュールリスト ---

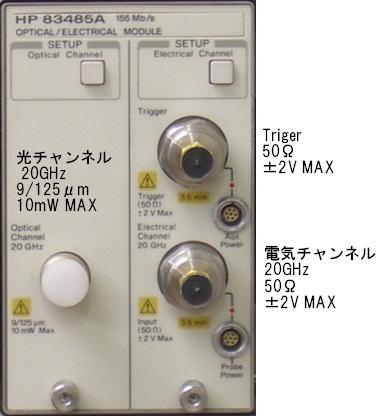

83485A Optical Electrical Plug-In Module
   電気チャンネル: 1ch    12GHz/20GHz
   光チャンネル : 1ch

                  83485AB OpticalElectrical Plug-In Module__users_guide.pdf


HP 83480A アナライザ  (54750A オシロスコープ)  1996.10.3製造品  2008.12.3 9,999円
    プラグインユニットなし、セルフチェック良好、
    CRT画面焼き付きあり
54750A_83480A_Prog_Quick_Ref_Manual_83480-90052
54750A_83480A_Quick_Start_83480-90049
54750A_83480A_Users_Gude_JPN_83480-90018_Jan96
54750A_83480A_Users_Guide_83480-90027
54750A_83480A_Users_Guide_83480-90050
54750A_83480A_Users_Guide_83480-90050
54750A_Product_Overview
54753A_4A_TDR_Plug-in_Module_Prog_Guide_54754-90014
83433A_Users_Guide_JPN_83433-90003
83480A_54750A_catalog_1995-Start
83480A_54750A_catalog_2000-End
83480A_Product_Overview_5964-2238E
83480A_Product_Overview_JPN_5964-2238J
83487A_Users_Gide_83487-90023
86100A_Product_Overview_5988-0573EN
86100A_Quick_Start_Guide_JPN._86100-90013
11982A_O-E_Converter_Product_Overview
18-50GHz_Sampling_Ocilloscope_AN-02c
10ps_Risetime_TDR_AN-05c
TDR_Theory_HP-AN1304
Lightwave-catalog_2007-2008
OptLett30_3314_2005
54700_Series_catalog_1994-Start
54750A_83480A_firmware_release_notes
54750A_83480A_Op_Manual_JPN_54750-97016_Jan96
54750A_83480A_Prog_Guide_83480-9005
プラグインユニット用
スロット
電源ユニット
1996年10月3日
製造品

Agilent 86105A 20GHz OE Module     光入力動作不良とのことだが動作確認    2010.6.19 3,000円
Agilent 86100B 広帯域オシロスコープ用プラグインモジュール
Agilent_86100B_Technical_Specifications__5988-5311JA.pdf

3.5mm 電気入力コネクタ

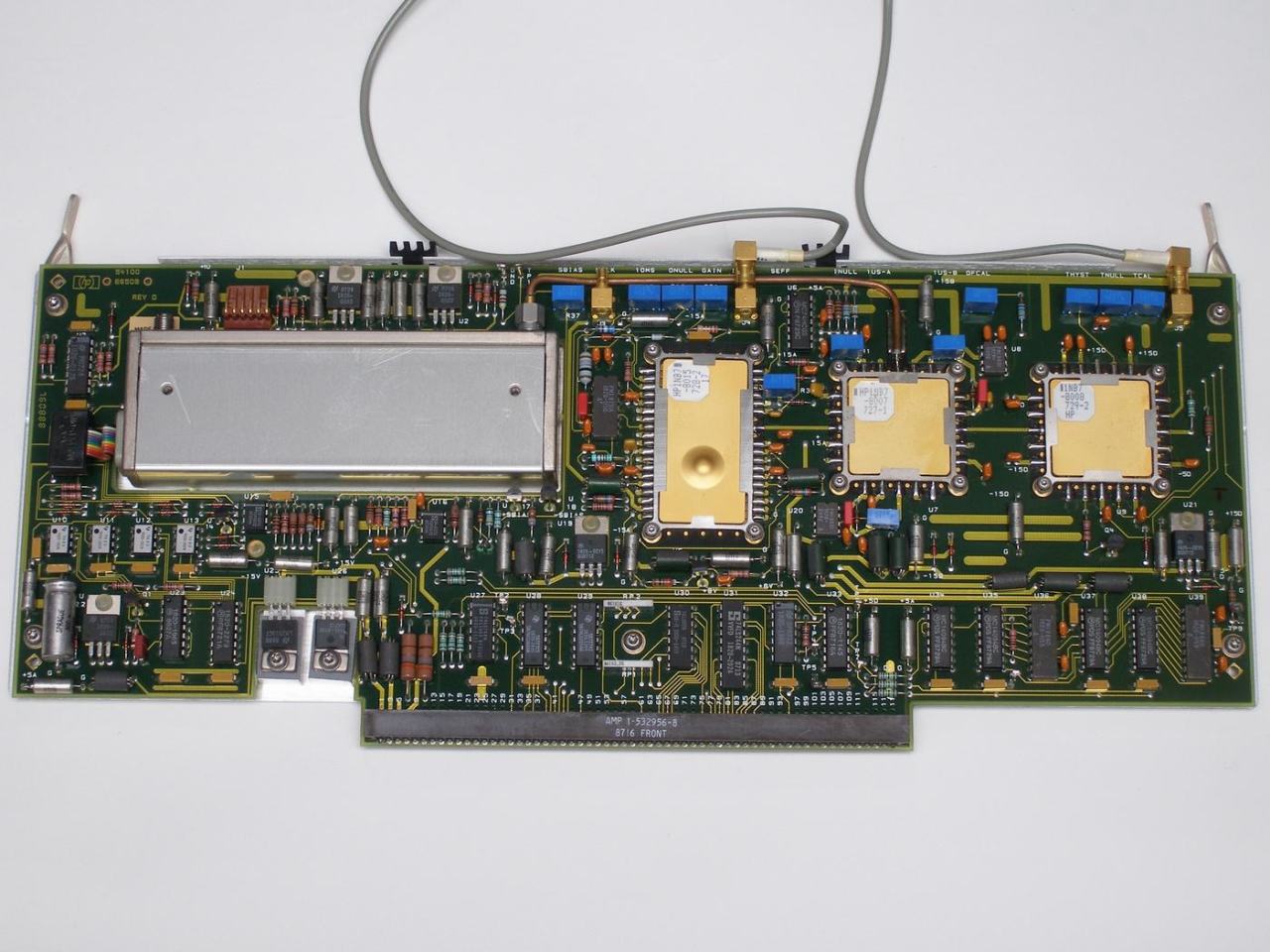

HP 54120T 20GHz デジタイジングオシロスコープ  2007年購入
                   54120B オシロ本体 + 54121A 4CHANNEL TEST SET + プロッタ + トルクレンチ、他 の1式セット
     HP 54120B オシロスコープ本体

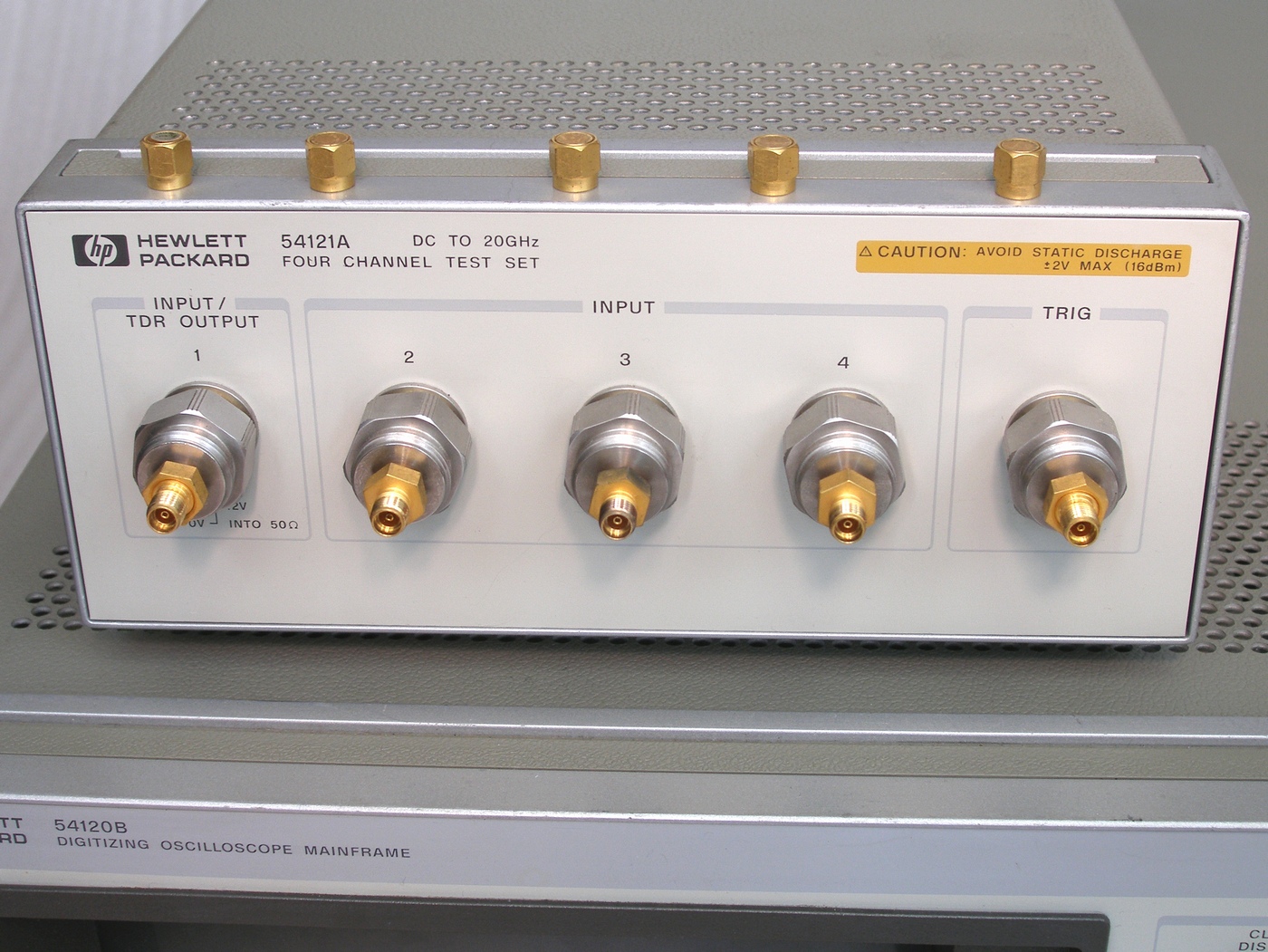

     HP 54121A 4CHANNEL TEST SET
   付属品:
      ・APC3.5mm (f-f) (HP 5061-5311) x 5
                   (HP 5061-5311 2009.4現在\39,464)
      ・SMA (m) ショート (HP 0960-0055) x 5

                    (HP 0960-0055 2009.4現在\3,257)
   HP 7440A A4プロッタ  ☆

その他の付属品:
HP 9300-1346 リストストラップ付き静電気防止マット
HP 8710-1764 トルクレンチ 8lb-in, 20mm
      (2009.4現在 \59,760
HP 8710-1765 トルクレンチ 8lb-in, 5/16 Inch
      (2009.4現在 \46,731
HP 909D-301 APC3.5mm (m) 終端
      (2009.4現在 \41,218
HP 1250-2128 APC3.5mm (m) ショート
      (2009.4現在 \33,576)
−状態−
かなり良い状態
−資料−
 ・hp54121t_54122t_54123t_54124t.pdf
 ・TDR法による伝送線路の特性インピーダンスの測定_no4.pdf
 ・タイム・ドメイン・リフレクトメトリによるマイクロストリップの特性評価 _5968-0007J.pdf
 ・タイム・ドメイン・リフレクトメトリの原理 AN1304-2 _5966-4855J.pdf
 ・ノーマライゼーションを使用したTDR_TDT測定の改善(AN1304-5.2) _5988-2490J.pdf
 ・Agilent Technologies 広帯域信号の差動測定_1A447.pdf
 ・54120 Series Digitizing Oscilloscope Getting Started Guide _5090-4309.pdf
 ・Advances in High-Speed Design in Dispersively Attenuating Environments _5988-6503EN.pdf
 ・Gigabit Backplane Design, Simulation and Measurement _5988-6502EN.pdf
 ・Microprobing with the Agilent 86100A Infiniium DCA (AN 1304-3) _5968-0773E.pdf
 ・Rambus Product Overview _5988-0572EN.pdf
Tchnical Data 1987年 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18,
1988年販売開始_ 1, 2 ($27,850)
1995年販売終了_ 1, 2, 3 ($33,200)

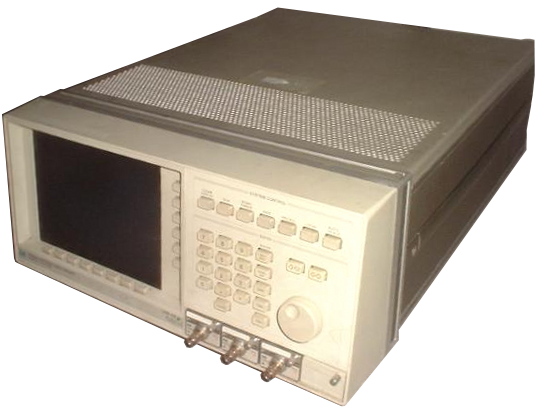

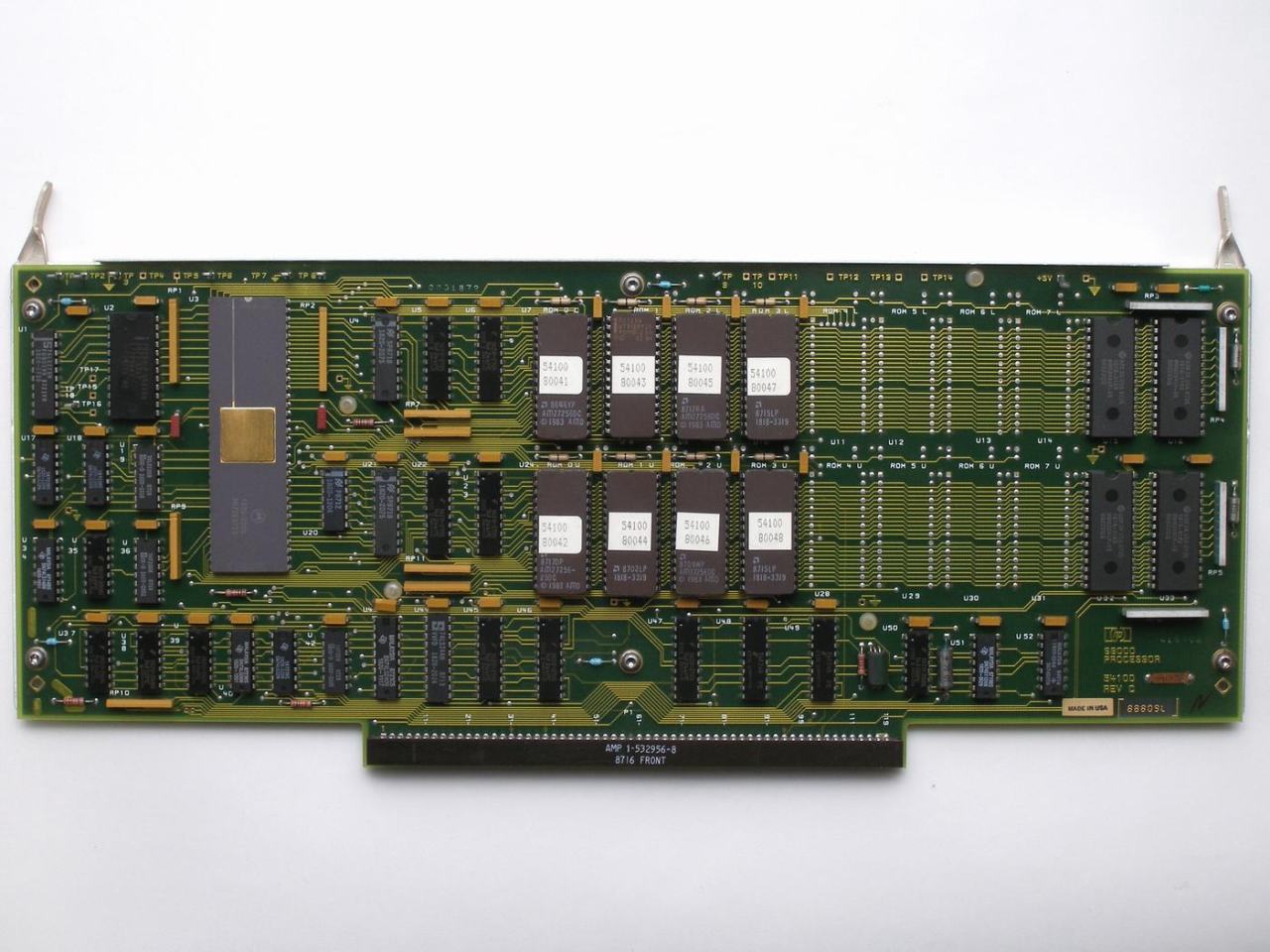

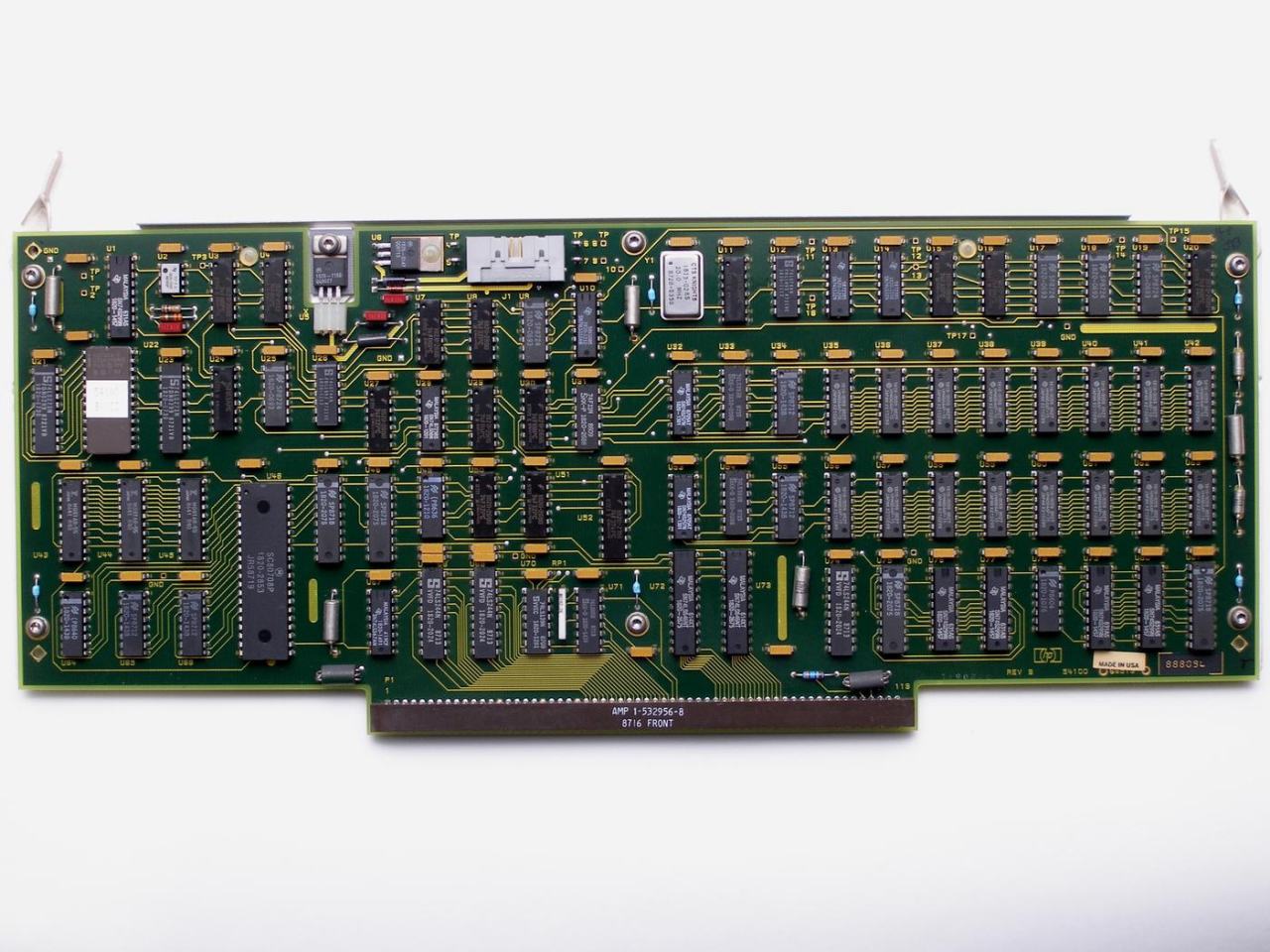

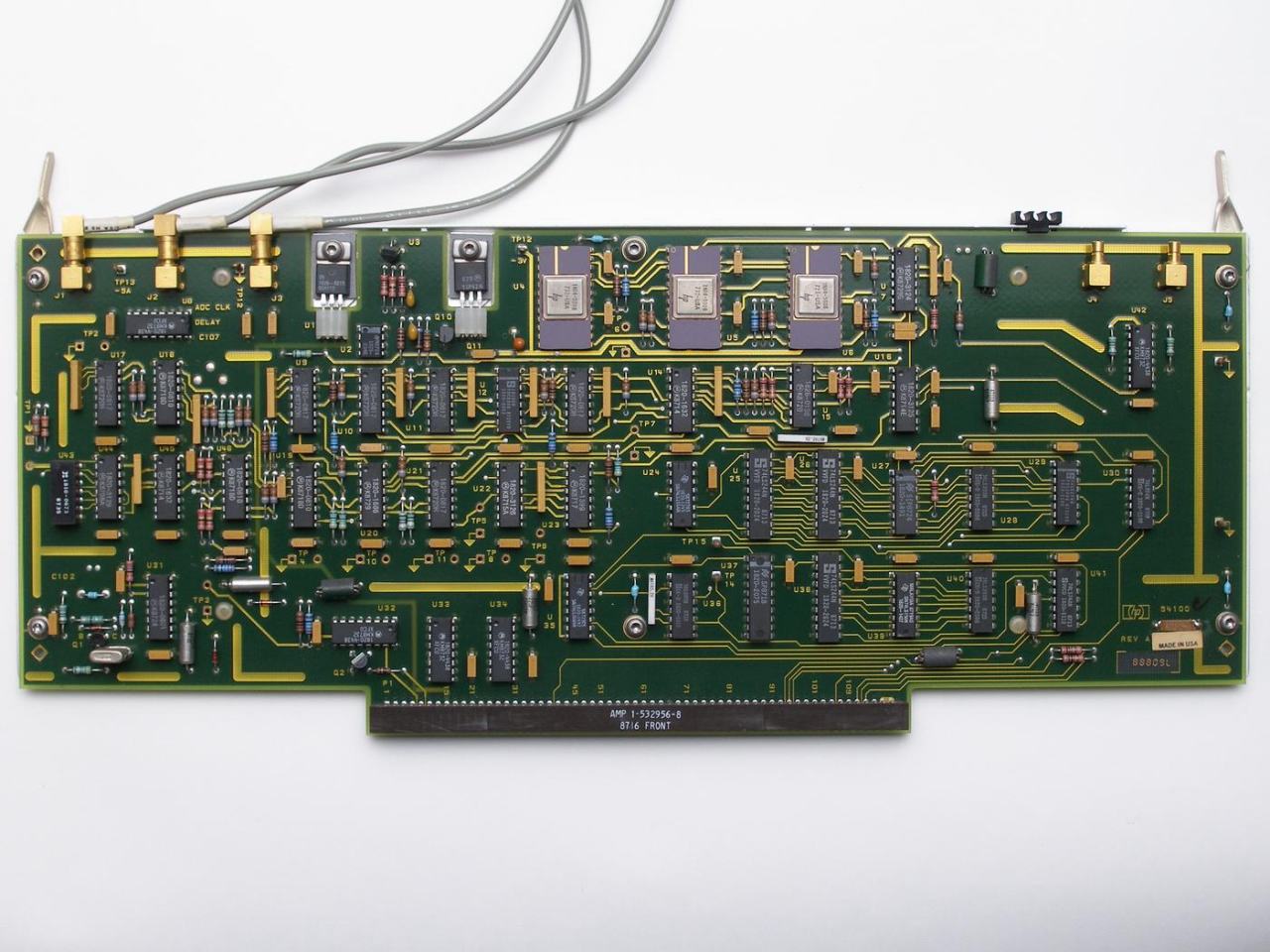

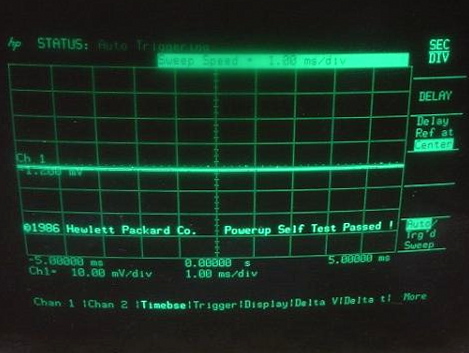

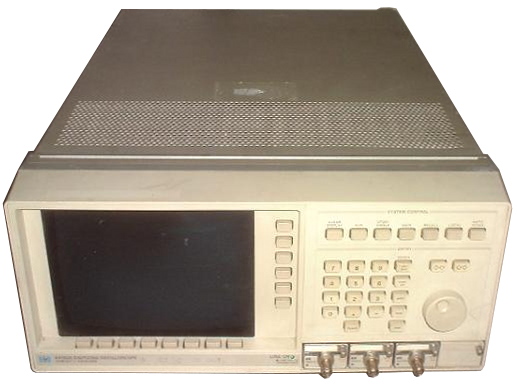

HP 54100A デジタルオシロスコープ (サンプリングオシロスコープ) 1GHz    2005.6
54002A 50Ω入力ポッド3個付
最小立ち上がり時間  350ps
最小タイムベース  100ps
サンプルレート  40Msps
1985販売開始($17,600)、1993年販売終了($179600)
対応する入力ポッド:
 54001A1GHzミニチュアアクティブプローブポッド($830)
 54002A50Ω BNC入力ポッド 1GHz ($160)
 54003A1MΩ 10:1入力ポッド 300MHz ($720)
 ・54100A_Catalog_1985_start.pdf
 ・54100A_Catalog_1993_End.pdf
 ・54100A_D_Op_Pg_Manual _54100-90906.pdf
 ・54100A_D_Sv_Manual _54100-90913.pdf
 ・54100A_D_User's_Guide _5953-3956.pdf
 後継機:54100D、54110D
   54100Aに比べ入力が1ch増えて4CHとなり、
   トリガー入力が2chとなってトリガー機能が拡張されている

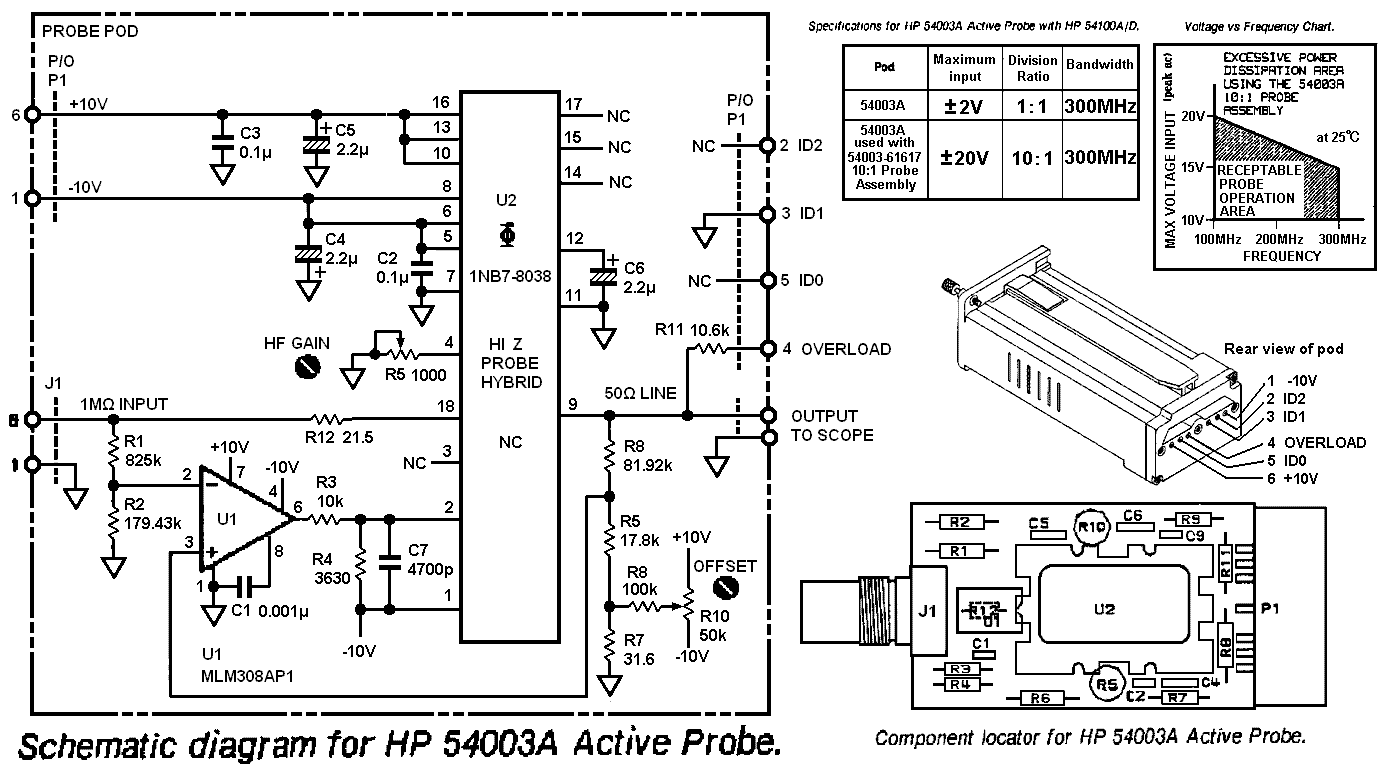

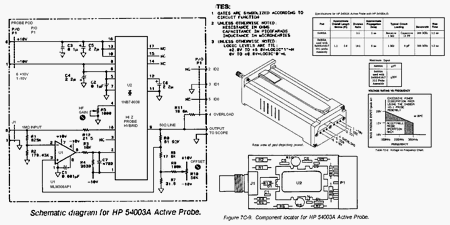

HP 54003A 1MΩ入力ポッド 2個(ケース入り)    2005.3 5,750円

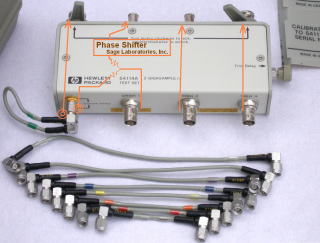

HP 54114A 2G sample Test Set                  2007.11.21
54111D_Front Panel Refrence Manual_54111-90904.pdf
Coaxial_Phase_Shifte_DataSheet.pdf


HP N2890A プローブ 500MHz 10:1   1.3m Passive Probe   2016.6.23
Infiniiumオシロスコープの AutoProbeインタフェースに適合
周波数帯域
最大入力電圧

減衰比
入力抵抗

入力容量
オシロスコープ
  入力抵抗
  補償範囲

伝搬遅延
プローブID
ケーブル長
DC 〜 500 MHz
300 Vrms
10:1

10 MΩ
11 pF

1 MΩ
5 ~ 30 pF

約 6.7 ns
有り
1.3 m
2016年12月現在Keysight販売中 27,351円(税抜き)
N28xxA/B Passive Probes - Data Sheet
Choosing the Best Passive and Active Oscilloscope Probes for Your Tasks - Application note

HP 1161A プローブ 500MHz 10:1   1.5m 高インピーダンス パッシブ・プローブ  2016.3.10
Infiniiumオシロスコープの AutoProbeインタフェースに適合
周波数帯域
最大入力電圧

減衰比
入力抵抗

入力容量
オシロスコープ
  入力抵抗
  補償範囲

伝搬遅延
ケーブル長
DC 〜 500 MHz
300 V (DC + pkAC)
10:1

10 MΩ
10 pF

1 MΩ
12 ~ 14 pF

約 6.7 ns
1.5 m
Infiniium 54800 Series Oscilloscope Probes, Accessories, and Options 2002 5968-7141EN
Infiniium 54800 Series Oscilloscope Probes, Accessories, and Options 2004 5968-7141JA
Agilent Oscilloscope Probes and Accessories 2008 5989-6162EN
Keysight Infiniium Oscilloscope Probes, Accessories 2016 5968-7141EN

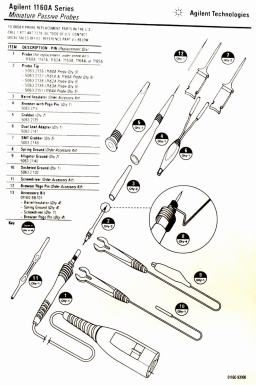

交換部品:Agilent 1160A_1161A_1162A_1163A_1165A spair parts 2008

HP 1160A プローブ 500MHz 10:1   1.5m 高インピーダンス パッシブ・プローブ  2017.6.3

HP 10441A プローブ 500MHz 10:1   2m Miniature Passive Probe with Probe ID   2005.8
ほぼ新品状態のものを購入
周波数帯域
減衰比
入力抵抗

入力容量
オシロスコープ
  入力抵抗
  補償範囲

伝搬遅延
ケーブル長
DC 〜 500 MHz
10:1

10 MΩ
9 pF

1 MΩ
6 ~ 9 pF

約 6.7 ns
2 m
付属アクセサリ:
高周波測定用グランド・スパナ   4個、
バレル・インシュレータ   1個、
カラー・ケーブル・マーカ   8個、
調整用ドライバ   1個

Tektronix P6245 FETプローブ  1.5GHz   2005.3入手
周波数帯域
立ち上がり時間
最大動作電圧
オフセット・レンジ
非破壊入力電圧

入力容量
入力抵抗
入力インピーダンス・
  ディレーティング

減衰比
ノイズ
残留DC電圧
DC減衰比精度
ケーブル長
遅延特性
DC 〜 1.5 GHz
<267 ps   (注)保証仕様
±8 V
±10 V
±40 V
≦1.0 pF
1 MΩ (100kHzまで)
1.6 kΩ (100MΩにて)
  160 Ω (1GHzにて)

10:1
10 mV 〜 15 mV
±5 mV   (注)保証仕様
±2 %   (注)保証仕様
1.3 m
5.3 ns ±0.2 ns

Tektronix P6139A プローブ  500MHz 3本    2005.6 x1本、 2007年 x2本
周波数帯域

最大動作電圧
非破壊入力電圧
入力容量

入力抵抗
減衰比
DC減衰比精度
ケーブル長
DC 〜 500 MHz   500V
         (DC+peacAC)
80 Vo-p  (10MHz)、
50 Vo-p  (100MHz)

10 pF ± 0.8 pF
10 MΩ
10:1
±1 %
1.3 m

Tektronix P6246 差動プローブ  DC〜400MHz  2008.1購入
定価:US$      (2008年現在販売中)
P6246_Catalog.pdf P6246_Catalog_2.pdf
P6246 & P6247 Instructions .pdf
P6246 & P6247 Service Manual .pdf


立上り時間(仕様値)
DC減衰確度
コモン入力電圧レンジ
差動入力電圧レンジ
非破壊最大入力電圧
静電気耐性
TkeProbeRインタフェース


帯域制限
DC除去

<875ps(P6246型)
±2%
±7.0V(1X)、±7.0V(10X)
±850mV(1X)、±8.5 V(10X)
±25v(DC+pkAC)
>15KV
プローブ電源供給機能、
オートスケール機能、
自動終端機能(TDSオシロスコープ)
200MHz切替式
0.4Hz(1X)、4.0Hz(10X)

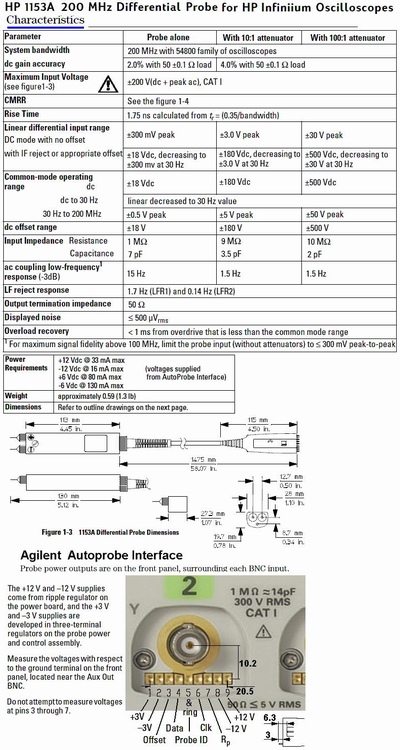

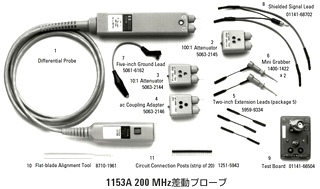

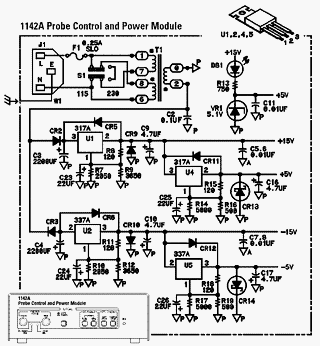

HP 1153A Diff Probe   DC〜200MHz    2008.11.14
1153A UsSv guide  01153-97004
Oscilloscope Accessary Option Selection Guide  5968-7141JA


Agilent E2675A 差動ブラウザ・キット   2007.6 入手  未使用品
InfiniiMax差動ブラウザ・プローブ・ヘッドおよびアクセサリ。20個の取り換え可能なチップと エルゴノミック・ハンドルが付属
(取り換え可能なアクセサリについてはE2658A)
   ほぼ新品        定価:US$ 1,503(2007年現在販売中)
Infiniium 54800シリーズ オシロスコープのプローブ、アクセサリおよびオプション セレクションガイド Data Sheet 5968-7141JA.pdf

Agilent N5392-66401 イーサネット・コンプライアンス・テストフィクチャ  2015.9.9 入手
N5392A Ethernet Compliance Test Application 2012 N5392-97005.pdf

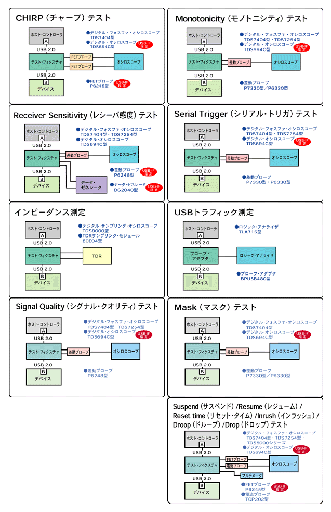

TDSUSBF USB2.0コンプライアンス・テスト・フィクスチャ  2007.5購入  ほぼ新品
・USB2.0 適合性試験のためのUSB‐ IF テストに完全準拠
・自動アイ・ダイアグラム解析
・オシロスコープ自動セットアップにより、時間のかかる手動設定が不要
・総合テスト・フィクスチャによりテストのクイック・セットアップが可能
・HS 受信感度、チャープおよびモノトニシティ・テスト対応
・立上り、立下り時間の自動測定でテスト・スループットが・向上
・自動デスキュ機能
・Plugfests フォーマットをはじめとするレポート生成機能
・測定リミットの再定義によりマージン・テスト可能
アプリケーション
・USB2.0 物理レイヤ検証およびコンプライアンス・テスト
・USB2.0 機器品質評価
・USB2.0 機器設計
−資料−
カタログ(2004年)_TDSUSB_Catalog_2004.pdf
総合カタログより_acc_TDSUSBF.pdf
オシロスコープのすべて−さらに詳しい入門書−_OscilloXYZ_PC-050015-01.pdf
トランジスタ技術2003年9月号の記事_200309_dn6.pdf
Instraction_Manual_071183201.pdf
Universal Serial Bus (USB2.0) Compliance Test Package TDSUSB2_61W_14858.pdf
Universal Serial Bus Implementers Forum Host High-speed Electrical ..._Host_HS_test_tektronix41503.pdf
USB2.0 デバイス認証試験手順書Ver1.4(1.7MB)_USB2_DevTestProcedure14.pdf
USB2.0 ホスト認証試験手順書Ver1.2(2.4MB)_USB2_HostTestProcedure12.pdf
USB2.0 TDR試験手順書 Ver1.1(270KB)_USB2_TDRTestProcedure11.pdf
USB2.0フィジカル・レイヤ・テスト_usb2_physical_1.pdf
入門書−設計者のためシリアル・トランスミッタ/レシーバ測定ガイド_DesignersGuide_SerialTransmitter_Primer_86Z-18657-0.pdf
高速シリアル・インタフェース測定のエキスパート_HighSpeed_ser_exp_Brochure_PT-020131-05.pdf
SATA GEN の物理層テスト_SATA_Phisicallayer_AppNote_55Z-18334-1.pdf
HDMI物理層コンプライアンス・テスト_TDSHT3_AppNote_61Z-17974-0.pdf
USB_ORG_USB-IF_USB_2_0_Electrical_Test_Spec081005.pdf
USB_ORG_USB-IFTestProc1_3.pdf
2007年現在販売中(定価:206,000円)

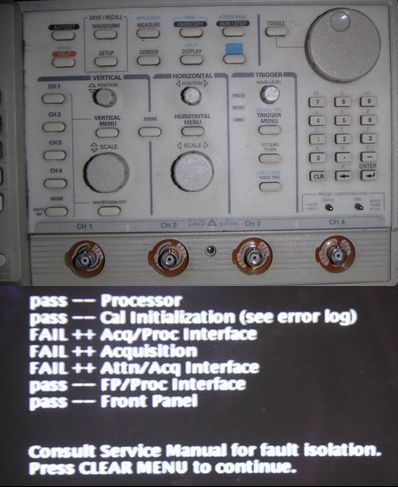

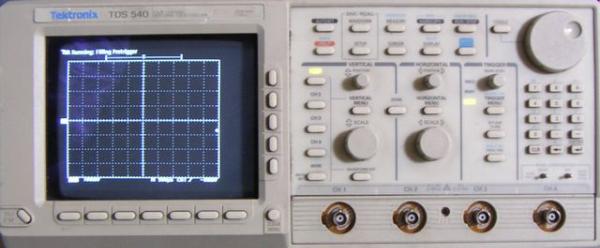

Tektronix TDS540           2004.12.19 25,510円  −修理中−
電源は入りますが、起動時の自動セルフチェックでエラーが出ます。
シリアルナンバーが有りません。電源ON時、ピーと音が鳴っています
−仕様− 周波数帯域幅
チャンネル数
垂直軸分解能
垂直軸感度
垂直軸精度
最大入力電圧
Sample Rate
レコード長/ch
ピーク検出
信号処理機能



トリガ
トリガタイプ

DC〜500MHz
4ch
8bit≧12bit、w/HiRes or averaging
1mV〜10mV
±1%
±400V (DC+peacAC)
1GS/s (1CH)、500MS/s (2CH)、250MS/s (4CH)
500〜15k pts. (50k Opt.)
4ns
Add, Average, Envelope,
 HiRes,Interpolation (Sin(x)/x & Linear),
 Multiply, Subtract
 Opt. FFT, Int, Diff

HF, LF & Noise Reject
Edge, Auto, Init 50%
 4 Input Pattern,
 State; Glitch and Width(≧2ns);Runt
   販売期間:1992年〜1993年


Tektronix A6302、AM503、TM502A  電流プローブ   2004年ハムフェアにて購入 15,000円
電流が流れているケーブルを電流プローブの先で挟み込めば、電流を検出し、増幅器が電流に比例した電圧に変換してくれるのでオシロスコープで電流が計測出来る。
電流検出に二種類のセンサーが組み合わされており、直流から交流まで計測できる。

A6302 DC/AC電流プローブ (定価:158,000円)
  ・周波数帯域  :DC〜50MHz
  ・最大連続電流 :20A
  ・感度       :1mA/div〜5A/div
  ・DCゲイン精度 :±3%
  ・ケーブル長   :2m
AM503 電流プローブ増幅器
TM502A 電源内蔵の2スロットケース
opt.13 ツールボックス付き

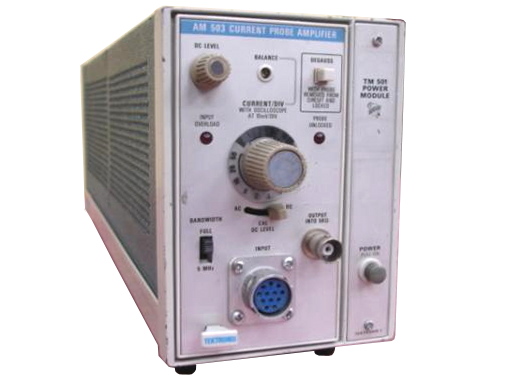

Tektronix AM503、TM501  2005.1  5,250円 −要チェック−

Tektronix AM503  1990年製    2015.4.26  100円 −要チェック−

HP 54600A 100MHz 2CHディジタルオシロスコープ    シリアルNo.   2006年故障品を購入   ☆
CRT画面に焼き付きがあります。CRT表示が若干反時計回りに傾いています
キャリングハンドルは別機種のものを別途購入した
故障修理済み箇所・・・CRT表示回路のコンデンサ1個交換

HP 1742A 100MHzアナログオシロスコープ       2002.4.14購入    ☆
古い物ですがシンプルで使いやすいです。
ストレージ機能は無い。
・DUAL CHANNEL STORAGE SCOPE
・5 MV/DIV VERT. SENSITIVITY
・3RD CHANNEL TRIGGER VIEW
・SELECTABLE INPUT Z, VARIABLE PERSISTENCE
・opt.034 デジタルマルチメータ付き(+$325.00)

販売期間:1979年($2650.00)1984年($2815.00)

−故障修理−  ch.1 ・・・ 入力を50Ωにしても50Ωとならない
        原因 ・・・ 切り替えスイッチの接点が折れていた
 一部にポジドライブねじを使用している
専用のドライバーを使わないとねじを壊してしまう


岩通 SS-5050 シンクロスコープ   1970(S53)年製    2005.06 ハードオフにて購入 1,000円
岩崎通信機 S45年3月製
帯域:DC〜5MHz、2ch、10mV/cm、
5インチ丸型ブラウン管、FET使用
不具合点:
 @オートトリガがかからない
 ACH2入力モード切替スイッチ不良
    (スライドスイッチ内の接点部品欠損のため、ACモードにできない)
マニュアル入手 2005.8 1,000円       −回路図のみ抜粋−
トップ アイコントップページへもどる  上ページへ
直線上に配置
