Top > 電子計測機器 2020.4.13
パワーメータ
 メーカ     型番    周波数範囲
(Hz)		  センサタイプ  パワー範囲  製造年
HP  E4418B  パワーメータ本体　　　　熱電対、ダイオードセンサ用 2000
 437B 1997
    11683A  レンジキャリブレータ  1975
    8481A  10 M ～ 18 G     熱電対  1μ ～ 100mW (-30 ～ +20dBm)
    8482A  100 k ～ 4.2 G
    8483A  100 k ～ 2 G  1μ ～ 100mW (-30 ～ +20dBm)
75Ω
    8481D  10 M ～ 18 G ダイオード  100p ～ 10μW （-70 ～ -20dBm) 1995
11730A  センサーケーブル
E9288A
    08485-60005  3.5mm(メス)－Ｎ型(オス) 変換コネクタ（センサの校正用）
HP  432A    No.1   パワーメータ本体　　　　サーミスタセンサ用 1973
 No.2  1975
    8477A  パワー・メータ・キャリブレータ 1982
     478A  10 M ～ 10 G サーミスタ  1μ ～ 10mW (-30 ～ +10dBm)
    8478B   No.1   10 M ～ 18 G
 No.2
    P486A 12.4 G ～ 18 G
Struthers     GIL-360A  10 M ～ 10 G
アンリツ  MA4601A   100 k ～ 5.5 G
Agilent E4418B EPM Single-Channel Power Meter　　2020. 4. 2
　　熱電対、ダイオードセンサ用　　　2000年頃の製造品
HP 437B　パワーメータ　No.1　　　　2002.7.13
　　熱電対、ダイオードセンサ用　　1997年製造品
・周波数レンジ

・電力レンジ
 　
・表示単位
・最大分解能
・確度		 100 kHz ～ 110 GHz　
 （使用パワー・センサによる）
-70 dBm ～ +44 dBm （100pW～25W )
 （使用パワー・センサによる）
W、ｄBm、％、ｄB
0.001 dB
±0.02 dB あるいは0.5 %
　1989年販売開始（US$2,500）、catalog_1989_new
　1997年販売終了（US$2,780）、catalog_1997_end
 ・Op manual  1997  00437-90047
 ・Sv manual  1988  00437-90076
 ・Op guide  JPN  1988  00437-90024
　参考：436A
　1976年販売開始（US$1,800）、catalog_1976_new
　1997年販売終了（US$5,090）、catalog_1997_end
HP 437B　パワーメータ  No.2 　　　2009.5.7　　☆2009.8.7売却処分

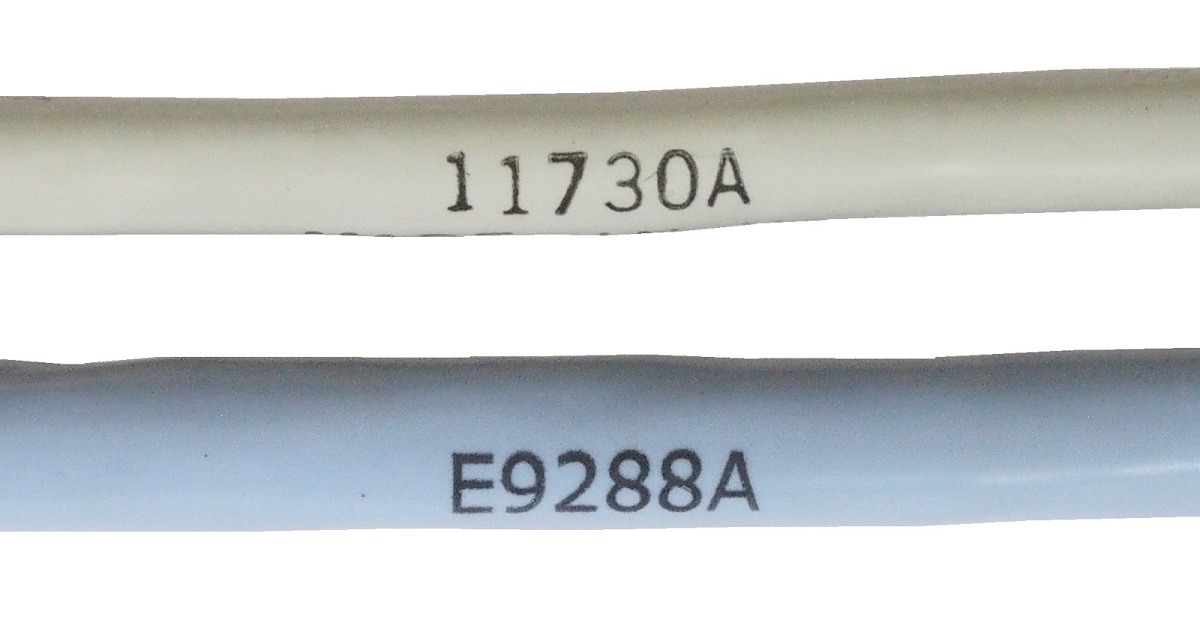

HP 11730A センサーケーブル　2015.1 販売中　15,928円（税抜き）　2009.5.7
　　雑音指数アナライザと共に使用するノイズ・ソース用のケーブルとしても使用可。

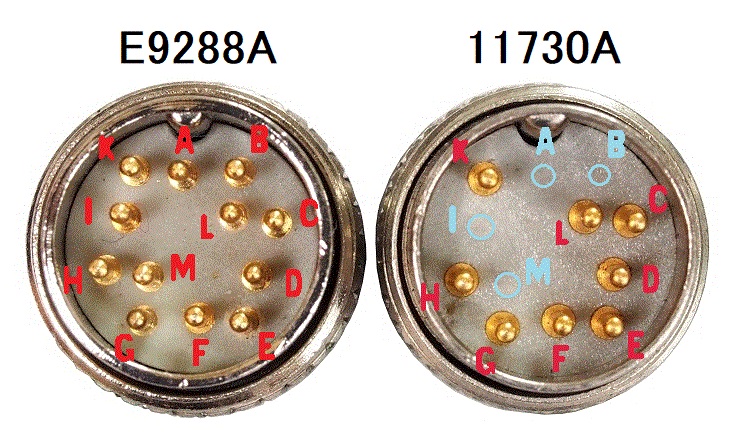

Agilent E9288A　センサーケーブル　　　2018.4.1
長さ1.5ｍ。E9320ファミリのピークおよび平均値パワー・センサ用。
8480およびEシリーズのセンサと互換性がある。

Keysight価格：18,752円
（税抜き。2018.7現在）
 8480シリーズ　熱電対、ダイオード・パワーセンサ
　　　対応するパワーメータ：435B、436A、437B、438A、
　　　　　　　70100A、E1416A VXI、EPM/EMP-Pシリーズ・パワー・メータ
モデル 周波数レンジ
(Hz)		 最大パワー
(W)		 コネクタ・タイプ 　
 25Wセンサ、1mW～２５Ｗ（0～+44 dBm）　熱電対　
　　　　　　　　　　　　　外付けのアッテネータ 8498Aを使用
   8481B 10M～18G 30 N（オス） 2009年に販売を終了
（後継機：N8480シリーズ）
   8482B 100k～4.2G 30 N（オス）
 3Wセンサ、100μW～３Ｗ（-10～+35 dBm）　熱電対
   8481H 10M～18GHz 3.5 N（オス） 2009年に販売を終了
（後継機：N8480シリーズ）
   8482H 100k～4.2G 3.5 N（オス）
 100mWセンサ、1μW～100mW（-30～+20 dBm）　熱電対
   8481A 10M～18G 300m N（オス） 2009年に販売を終了
（後継機：N8480シリーズ）
   8482A 100k～4.2G 300m N（オス）
   8483A 100k～2G 300m Ｎ（オス）　75Ω
   8485A 50M～26.5G 300m APC-3.5（オス）
   8487A 50M～50G 300m 2.4mm（オス）
   R8486A 26.5G～40G 300m 導波管フランジ　UG-599/U
   Q8486A 33G～50G 300m 導波管フランジ　UG-383/U
   V8486A 50G～75G 200m 導波管フランジ　UG-385/U
   W8486A 75G～110G 200m 導波管フランジ　UG-387/U
 高感度センサ、100pW～10μW（-70～-20dBm）　ダイオード パワー・センサ
   8481D 10M～18G 100m Ｎ（オス） 2015年1月販売中（ 201,626円）
   8485D 50M～26.5G 100m APC-3.5 2015年1月販売中（ 270,693円）
   8487D 50k～50G 100m 2.4mm（オス） 2015年1月販売中（ 541,468円）
   R8486D 26.5～40G 100m 導波管フランジ　UG-599/U 2015年1月販売中（ 909,364円）
   Q8486D 33G～50G 100m 導波管フランジ　UG-383/U 2015年1月販売中（1,036,030円)
 N8480シリーズ・センサ
　使用できないパワーメータ： 43x、E1416A、N8262A、
　　　　　　　　　　5314xマイクロ波カウンタ、E7495x基地局テスト・セット
　（各周波数ポイントでの校正係数の書き込まれたEEPROM機能が使えないため）

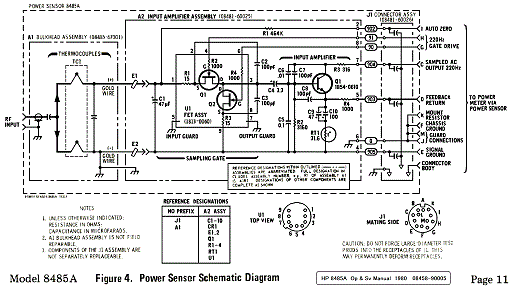

HP 8485A　パワーセンサーの回路図

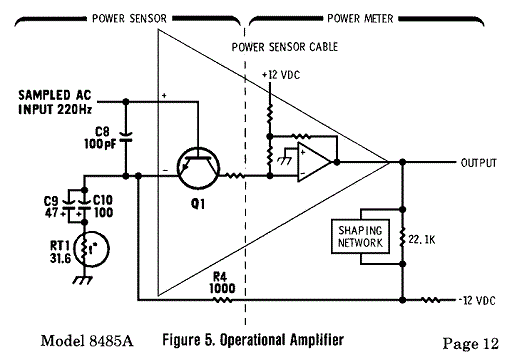

 動作原理
  ・価格リスト  1998
・8480 Series Operating and Service Manual  2004  08481-90173
・パワー・メータ、パワー・センサ  Data Sheet  2005  5965-6382J
・N8480シリーズ・パワー・センサ移行ガイド  2009  5989-9342EN
・パワー・メータ、パワー・センサ Selection Guide JPN  2014  5989-7837
・パワー・メータ、パワー・センサ Brochure JPN  2016  5989-6240
・正しいパワー・メータ、センサの選び方 Product Note JPN  2000  5968-7150J
・パワー測定の基礎 JPN  2001  App Note 00-2566
・より良いパワー測定を実現するための4つのステップ JPN  2015  5965-8167J
HP 8481A　パワーセンサ　 2005.9現在販売中　US$ 1,046
・周波数レンジ
・センサ
・電力レンジ
・コネクタ  		 ： 10 M ～ 18 GHｚ
： 熱電対
： -30 ～ +20 dBm（1μ ～ 100 ｍW ）
： N(m)
Agilent 8482A　パワーセンサ 　　　No.2            2009.5.7
サポート終了日： 1 March 2012　　代替製品：N8482A パワー・センサ
・周波数レンジ
・センサ
・電力レンジ
・コネクタ		 ： 100 ｋ ～ 4.2 G Hｚ
  熱電対
： -30 ～ +20 dBm（1μ ～ 100 ｍW）
： N(m)		     2005.9 現在販売中　US$ 1,097

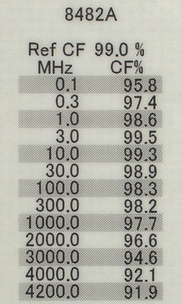

    8482A catalog  1975_new.pdf
HP 8482A　パワーセンサ 　No.1　1997.2.23最終校正　☆2009.8.7売却処分

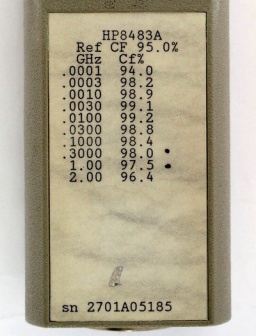

HP 8483A　75Ω パワーセンサ　　　　2014.6.27
・周波数レンジ
・センサ
・電力レンジ
　
・コネクタ		 ： 100 k ～ 2 G Hｚ
： 熱電対
： -30 ～ +20 dBm
  (1μ ～ 100 ｍW)
： N(m)　75Ω
    2015.1 現在販売中　229,560円
HP 8481D　パワーセンサ　 No.2　　　1995.7.12製造品
・周波数レンジ
・センサ
・電力レンジ
　
・コネクタ		 ： 10 M ～ 18 G Hｚ　
： ダイオード　
： -70 ～ -20 dBm
　(100p ～ 10μ W)
： N(m)
　　2005.9  US$ 1,512   138,000円
　　2015.1  現在販売中　201,626円

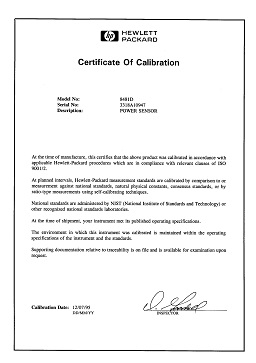

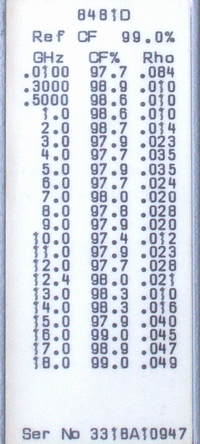

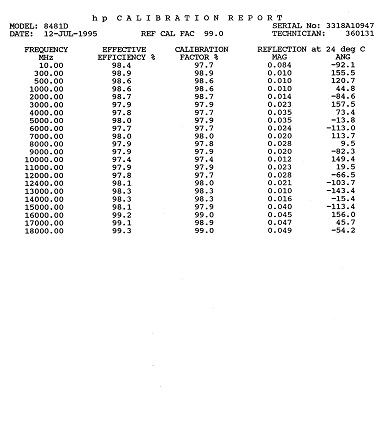

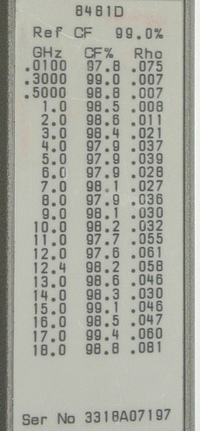

校正データ
HP 11708A　30dB Ref ATT　8481Dの使用（校正）時に必要なアッテネータ
HP 8481D　パワーセンサ　 No.1　　☆ （壊れた）　2002.7.13

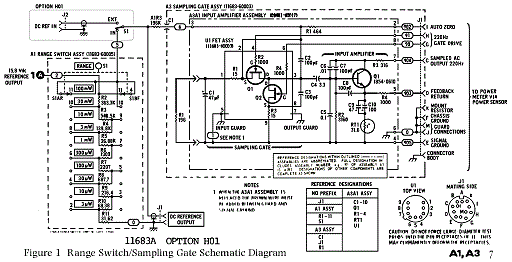

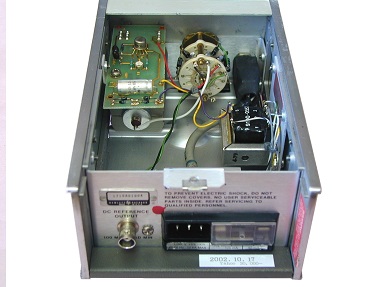

HP 11683A　レンジキャりブレータ 　1979年製　2002.10.17
・対応パワーメータ： 435B、436A、437B、438A、
　　　 　EPM-441A、EPM-442A、 70100A、E1416A
・機能： 全レンジのフルスケール・メータ表示値の検証、
　　　　 メータ・トラッキングの検証
・校正の不確実さ： 全レンジにおいて ±0.25％
 OpSv manual  2012 11683-90010
OpSv manual  2017 11683-90014
HP 08485-60005 3.5mm(メス)－Ｎ型(オス)変換コネクタ 2013.7.26　

APC-3.5mmパワーセンサをパワーメータの50MHz校正信号で校正する際に使用するための専用コネクタ

このパーツを使用する製品：
・8485A-003 熱電対パワー・センサ　26.5 MHz～33 GHz、APC-3.5 mm(m)
・8485D ダイオード・パワー・センサ　50 MHz～26.5 GHz、APC-3.5 mm(m)
・8757D-002 Scalar Network Analyzer　 Type-N (m) to 3.5 (f) adapter
・8757D-012 Scalar Network Analyzer　 Type-N (m) to 3.5 (f) adapter
・E4413A 広ダイナミック・レンジ・パワーセンサ
　50 MHz～26.5 GHz、～33 GHz（特別オプション）
Agilent価格： 27,764円（2013.10.22現在）　39,911円（2017.9.30現在）
HP 432A　パワーメータ　 サーミスタセンサ用　

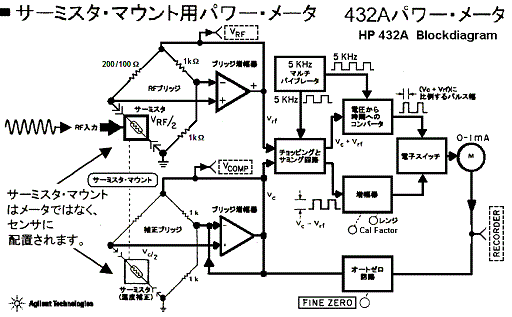

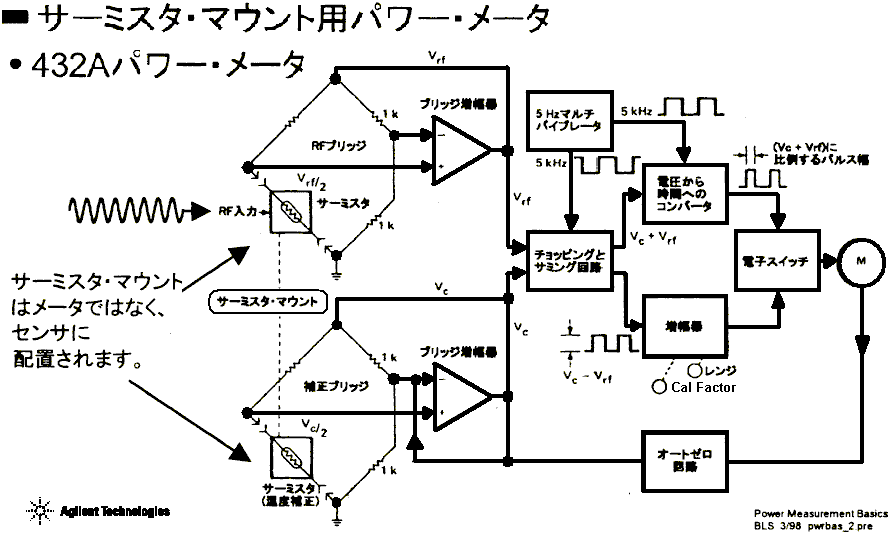

432Aの系統図

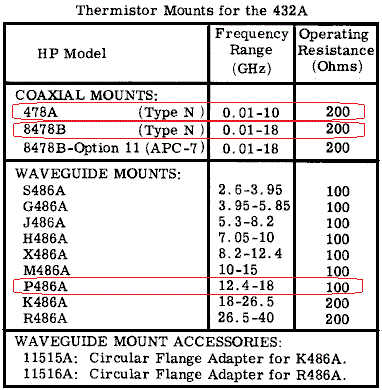

 432A用センサの一覧

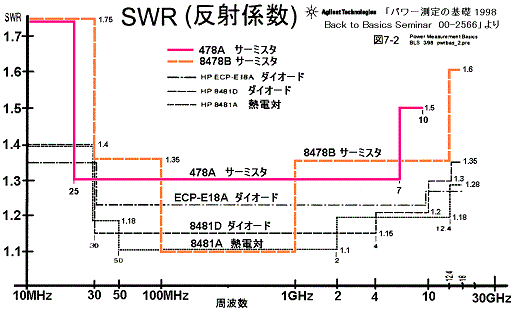

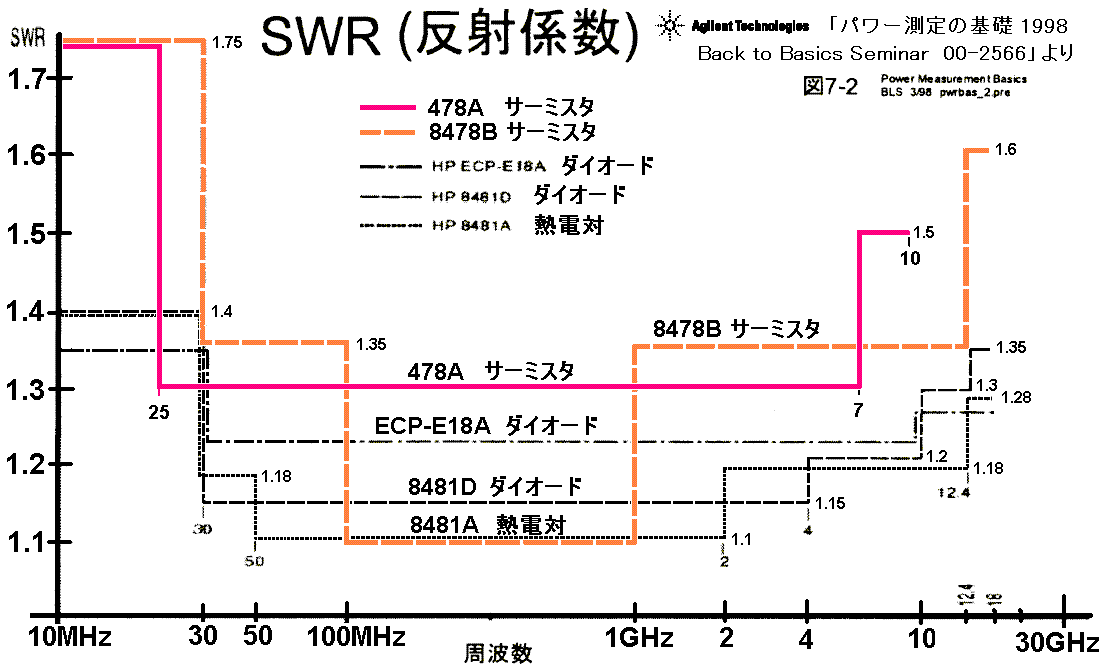

他の方式のセンサとの特性比較
HP 432A Power Meter Op Sv Manual  1968　00432-90079
HP 432A 478A Sv Manual  1969
HP 432A Power Meter Op Sv Manual  1998
TEGAM  Thermistor Power Meter Comparison
HP 432C 8478B Service Manual  1971
HP 432A　No.1　 オプション002付　　1973年頃の製造品　　2005.7　
ネオンランプ切れ
 ネオンランプ交換修理後
HP 432A　No.2　　　1975年製造品　　　　2013.8.24　ハムフェア
センサーとのセットで入手
　　① 432A
　　② 8478B
　　③ センサー接続ケーブル
要修理・調整
メーターのメモリ剥がれ

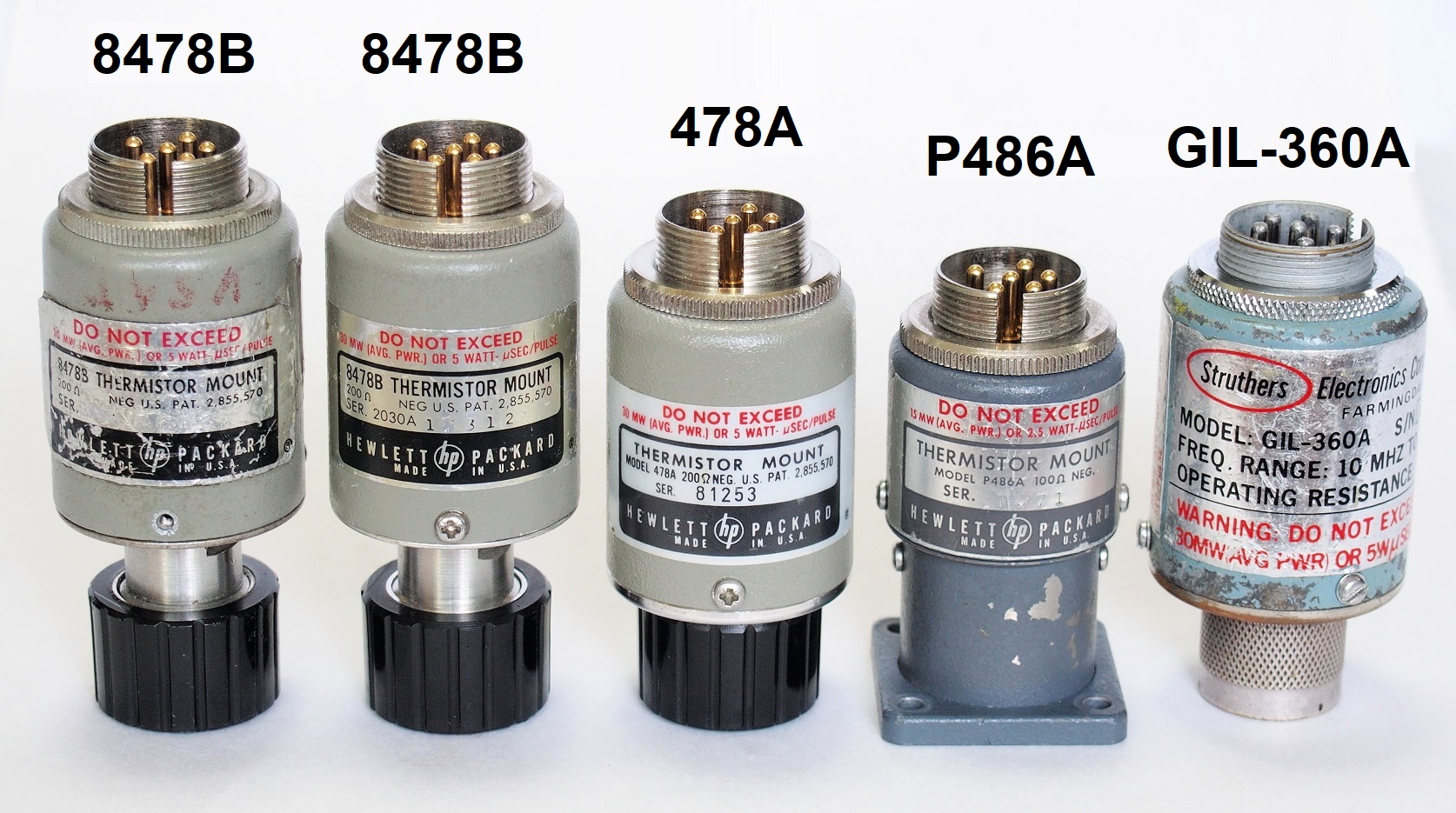

HP 432A　パワーメータ用  サーミスタセンサ
432A用センサ一の覧

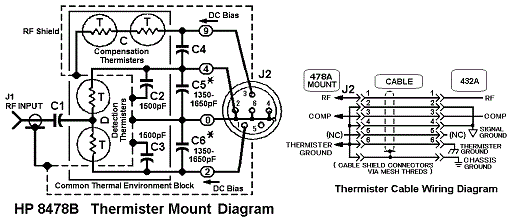

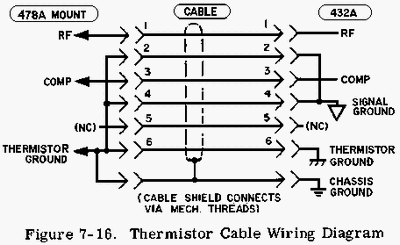

サーミスタ・センサと接続ケーブルの回路図
HP 478A　サーミスタマウントセンサ　0.01G～10GHz　　2007
　　　2016年12月現在販売中（ 718,462円(税抜き)）

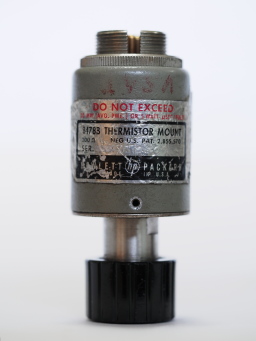

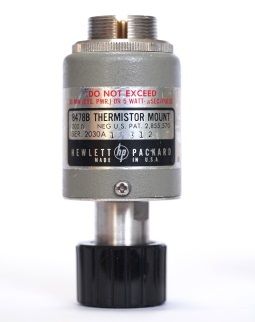

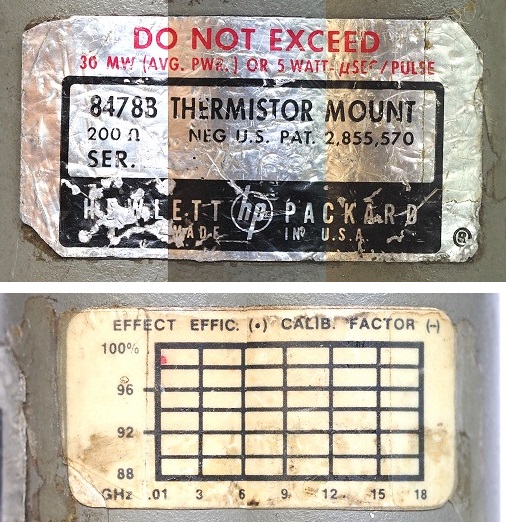

HP 8478B　サーミスタマウントセンサ　0.01G～18GHz　2013.8.24
            2016年12月現在販売中　　　　2013.8.24　ハムフェアにて入手
 NO.1
 NO.2

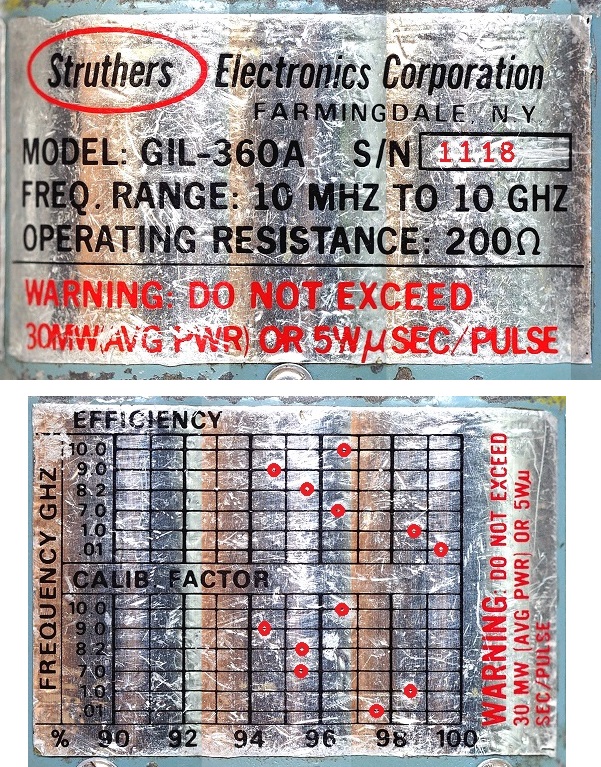

Struthers Electronics GIL-360A　サーミスタマウントセンサ
　　　　　0.01G～10GHz　　2015

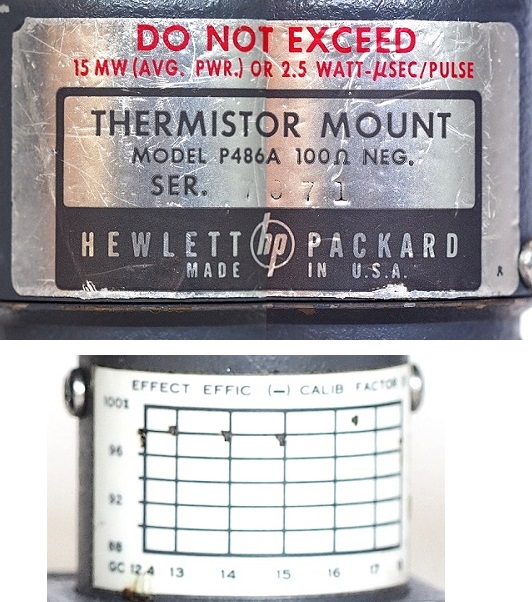

HP P486A　サーミスタマウントセンサ　12.4G～18GHz
センサ接続用ケーブル
自作ケーブル
 2007
HP 8120-1082
長さ：5FT
Keysight価格：66,462円
（2016.12.21現在）

2013.8.24
HP 8477A　パワー・メータ・キャリブレータ 　1982年製　2014.3.26
　　HP 432Aパワー・メータ専用。
　　全レンジでのフルスケールのメータ読み値と、メータのトラッキングを検証できる。

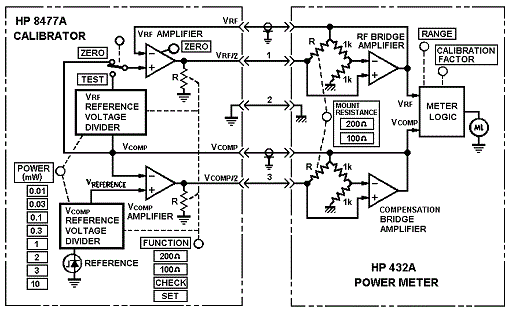

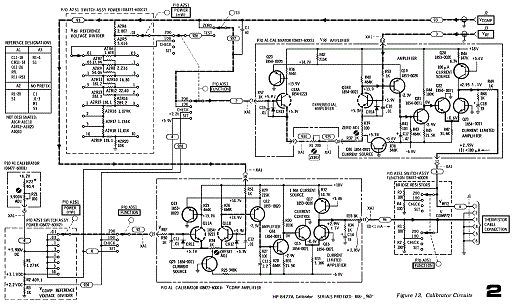

ブロック図 回路図

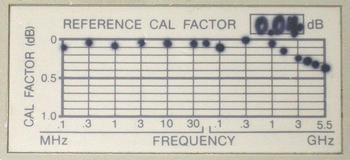

アンリツ MA4601A　Power Sensor    100 kHz ～ 5.5 GHz
　　　NG品      2008.2.27購入    1,000円
