N  50Ω- 75Ωインピーダンス変換マッチングパッド

メーカー 型 番 コネクタ
(50Ω)
コネクタ
(75Ω)
変換方式 使用周波数範囲
( GHz )
挿入損失
( dB )
最大電力
( W )
 Agilent 11852B opt.004 N P NC J 抵抗 DC 〜 3 5.7 (代表値) 0.25
WILTRON 34NFNF75 N J NC J
STACK   ?? N P BNC J 5.72±0.7 0.5
 岩通  B-5P7J1 BNC P BNC J DC 〜 2 5.72 0.5
日本通信機 model 9730 BNC J BNC J トランス 0.01 〜 1.0

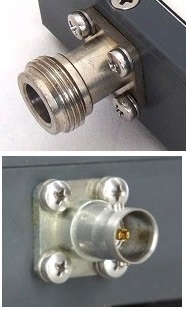

Erika Fiedler D-65396 Walluf N J BNC J 0.046 〜 2.15
自作 --- BNC J F J 抵抗 ?
Candox 20Za5075NF N P F J
STACK   ?? BNC J F P 抵抗 DC 〜 1.5
 技術情報メモ:RFコネクタの仕様


Agilent 11852B ミニマムロスパッド     2013.4.21
   オプション004(50 Ω オス - 75 Ω メス)
 コネクタ・タイプ  50Ω N型(オス)- 75Ω N型(メス)
 グレード  計測器グレード
 変換方式  抵抗変換型
 周波数レンジ  DC〜3 GHz
 挿入損失  5.7 dB(代表値)
 リターン・ロス  27 dB以上 (SWR 1.0935 以上)
 最大電力  0.25W (+24 dBm)
 電気長
 基準面から基準面までの長さ
 50.2 mm(公称)
 全長 x 直径  60.1 mm  x  22.0 mm
 定価 (2013.6 現在)  ¥ 68,645+6,626(オプション004)
Agilent 11852B User's and Service Guide_2001__11852-90009

抵抗変換型
変換器の回路


WILTRON 34NFNF75 75ohom adaptor 2013.4.30
 コネクタ・タイプ  50Ω N型(オス)- 75Ω N型(メス)
 グレード  計測器グレード
 変換方式  抵抗変換型
 周波数レンジ  DC〜3 GHz
 SWR  1.1
Precision Adapters K220, 34, 35 Series Ope & Mainte Manual
Anritsu WILTRON Precision RF & Microwave Components Catalog 2005
Anritsu WILTRON Precision RF & Microwave Components Catalog 2006

STACK インピーダンス変換器       2013.4.19
 コネクタ・タイプ  50Ω N型(オス)- 75Ω BNC型(メス)
 変換方式  抵抗変換型
 周波数レンジ  DC〜3 GHz
 挿入損失  5.72±0.7dB
 最大電力  0.5W
STAC Impedance Transformers catalog
STAC 計測器アクセサリ カタログ

岩通 B-5P7J1 抵抗変換型 インピーダンス変換パッド
 コネクタ・タイプ  50Ω BNC型(オス)- 75Ω BNC型(メス)
 変換方式  抵抗変換型
 周波数レンジ  DC〜2 GHz
 挿入損失  5.72 dB
 最大電力  0.5W

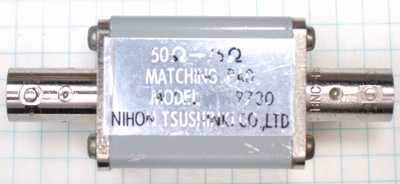

日本通信機 model 9730 BNC-BNC
推定仕様
 ・トランス変換型  0.01〜1.0 GHz
 ・損失 0.01〜0.5 GHz: 0.5 dB以下、
        0.5 GHz<: 1.0 dB以下
参考外部リンク:
50Ω⇔75Ω 低損失インピーダンス変換器の作り方  3D無線クラブ
スタック電子・・インピーダンス変換器
Anritsu_B08J_MP614B.pdf

トランス変換型

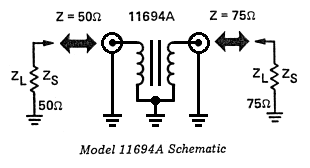

インピーダンス変換器の回路

トランスの理想巻き線比:0.8165
     9/11=0.8182
     4/5=0.800
     5/6=0.833

Erika Fiedler D-65396 Walluf  Isolation Transformer      46 MHz - 2.15 GHz        2017.2.13入手 999円

詳細仕様不明


Candox Systems 20Za5075NF            2014.6.29
 50Ω N型(オス)- 75Ω F型(メス)

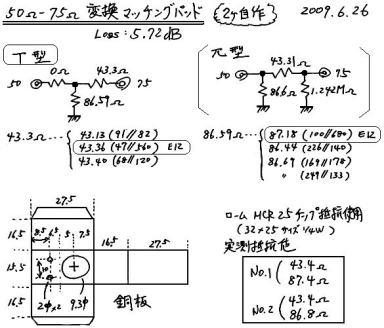

自作抵抗変換型(T型) 変換パッド 2個   2009.6.26 製作
     50Ω側BNCコネクタ、75Ω側Fコネクタ

STACK インピーダンス変換器 DC〜1.5 GHz 2013.7.5
     50Ω側BNCコネクタ、75Ω側Fコネクタ
STAC Impedance Transformers catalog
STAC 計測器アクセサリ カタログ
