Top > 電子計測機器 2017.10.22
ベクトル・ネットワークアナライザー スカラ・ネットワークアナライザー
       周波数範囲 用途、他 製造時期 状態
HP   8510B
       85101B
       85102B
 ネットワーク・アナライザ
         ディスプレイ・プロセッサ
         IF デテクタ
1988年
    8516A  Sパラメータテストセット  45 MHz - 40 GHz   DUTポート:2.4mmオス
    85062A  3.5 mm 電子校正(ECal)モジュール 1 G - 26.5 GHz
    85135E  7-2.4mm FLEXIBLE TEST PORT CABLE
85057B   2.4 mm ベリフィケーション・キット 45 MHz - 50 GHz
85051A  7 mm ベリフィケーション・キット        一応動作品。要詳細チェック
HP   4195A  ネットワーク・スペクトラム・アナライザ 10 Hz - 500 MHz 1989年
   41952A  伝送/反射テスト・セット 100 k - 500 MHz
HP   3577A  ネットワーク・アナライザ 5Hz - 200MHz  オーディオ/ビデオ/ベースバンド/
 IF帯ネットワーク解析
   要修理:
 @画面表示が消える。
 A起動時入力オーバーフローランプが点く
   35678A  50Ω Type-N Calibration Kit DC - 200MHz        ○
HP   8505A  ネットワークアナライザー 500kHz - 1.3GHz   1978年  一応動作品。要詳細チェック
   8503A  Sパラメータテストセット 50Ω   1977年  一応動作品。要詳細チェック
   8503B  Sパラメータテストセット 75Ω
08503-60051  パネル間接続ケーブル
   11850A  3-way Power Splitter DC - 1.3GHz  N型(メス)       ○
   11850C      ○
 Anphenol    507434  APC-7校正用ショート・コネクタ
HP 11851B  Type-N RF cable set
08750-60034  Direct Interface Cable
08748-20021  Type-N RF cable

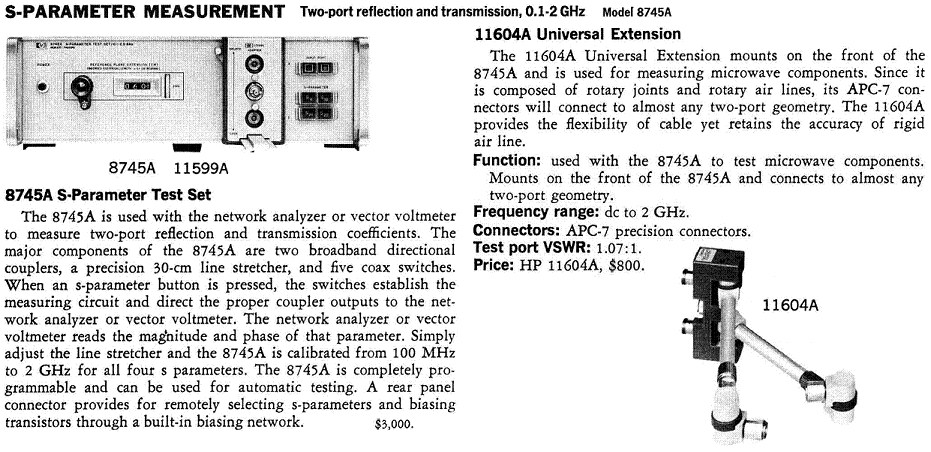

HP   11604A   APC-7 Universal Extension DC - 2GHz  HP8745A Sパラメータテストセット用
アンリツ   MS3401A  ネットワークアナライザー 10Hz - 30MHz

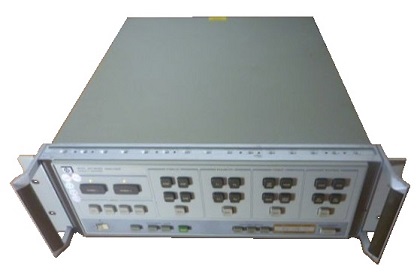

HP 8510B ネットワーク・アナライザ  1988年製    2016. 1. 7     技術情報メモ: HP 8510 シリーズの一覧

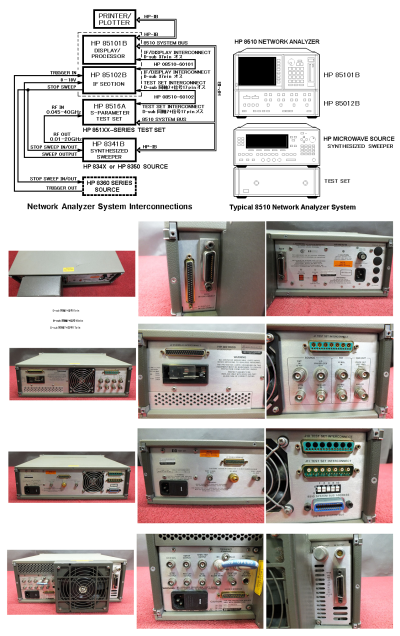

8510
ユニット間接続



85101B
ディスプレイ・
プロセッサ
85102B
IF デテクタ
8516A
Sパラメータ・
テストセット
8341B
スイーパ

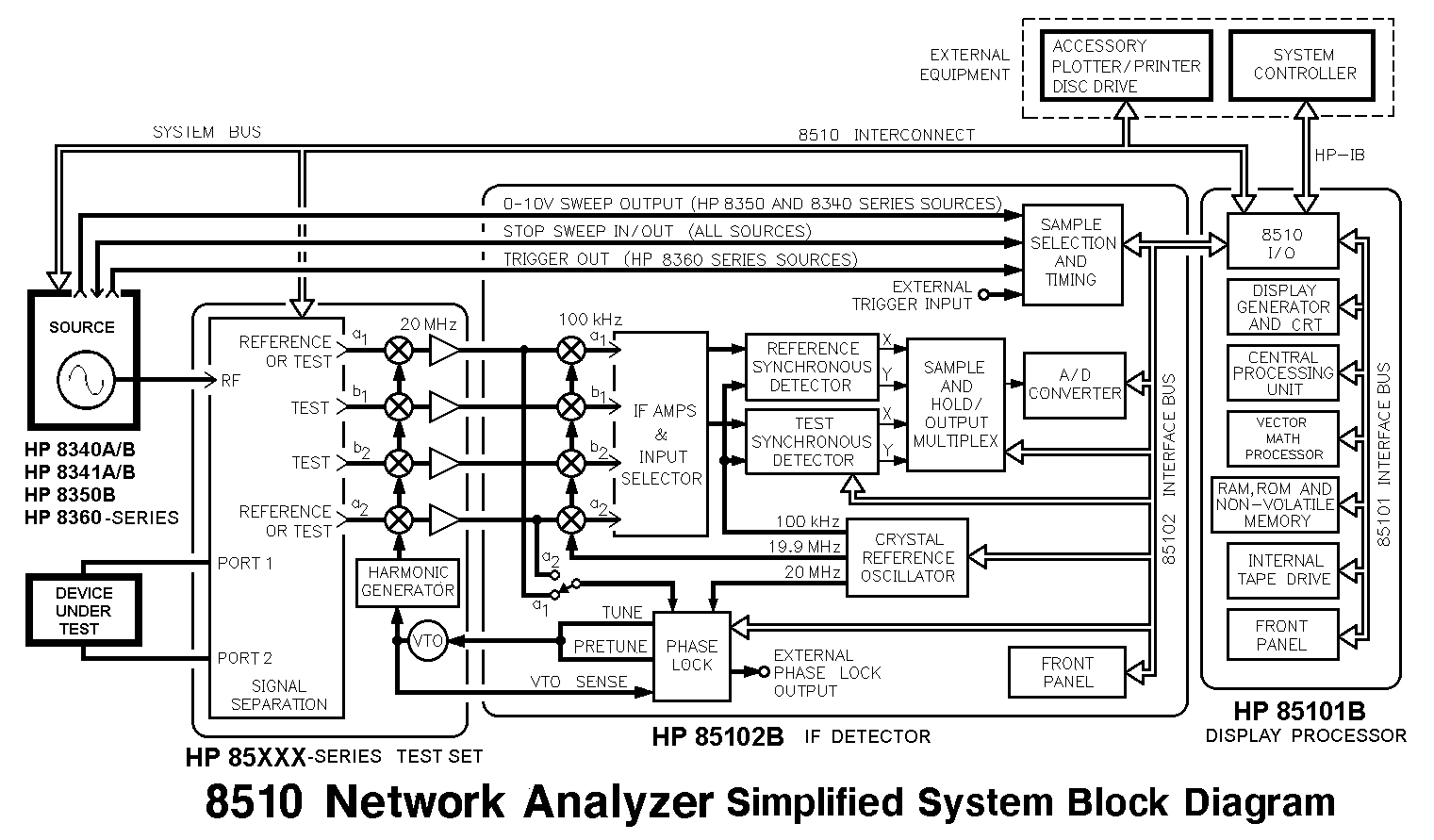

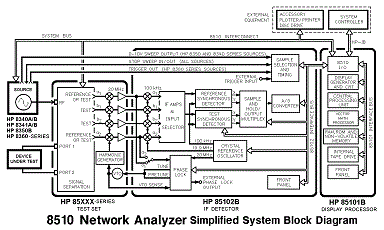

HP 8510 システム ブロック・ダイヤグラム
ユニット間接続用ケーブル
1. HP 08510-60102   2016.4.3 2.HP 08510-60101

D-sub 同軸7+信号17pin (オス − メス)

D-sub 37 pin オス ― D-sub 37 pin オス
(未入手のため自作した)
HP 8510A Network Analyzer Installation Manual 1985 08510-90010
HP 8510A Network Analyzer Operating and Service Manual 1984 08510-90001
HP 8510C Users Manual 1994 08510-90290
HP 8510C Operating System Upgrades. Installation Manual 1994 85012-90009
Agilent 8510C datasheet 2002 11900
Agilent 8510C datasheet 2006 5091-8484E
Agilent 8510C Network Analyzer Family config guide 2000 5091-8967E
Agilent 8510C Network Analyzer Family config guide 2002 5091-8967E
Agilent 8510C Installation 8510_Pre_Flight
Agilent 8510C Operating and Programming Manual 2001 08510-90281
Agilent 8510C On Site Service Manual 2001 08510-90282
Agilent 8510C Service Guide 2003 08510-90317
Agilent 8510XF Opreation and Service Manual 2001 E7350-90001
HP 8510B System Manual 1987 08510-90074
HP 8510B Network Analyzer system operation SOP
HP 8510B Network Analyzer Keyword Dictionary 1988 08510-90072
HP Journal Apr-1988
40 GHz ON-WAFER MEASUREMENTS WITH THE HP 8510 1988 5956-4359
Manual Pattern Measurements using the 8510B (AN 374-1) 1988 5952-6675
Agilent 8510 Upgrade Guide 2002 5968-6423E ・技術情報メモ: HP 8510 シリーズの一覧
        HP 85101B  DISPLAY PROCESSOR   1988年製   2016.1.7入手 2,000-
CPU ( MC68020RC16E )

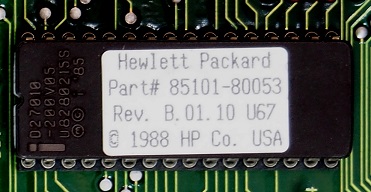

ROM ( 85101-80053 Rev.B.01.10 )
        HP 85102B  IF DETECTOR   1988年製    2016.1.7入手 2,160-

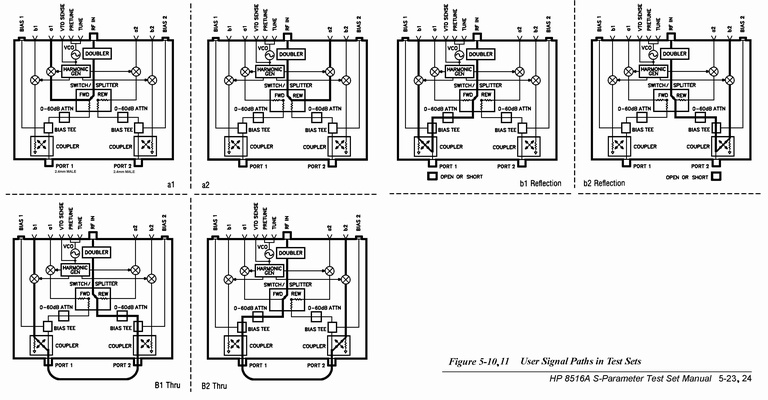

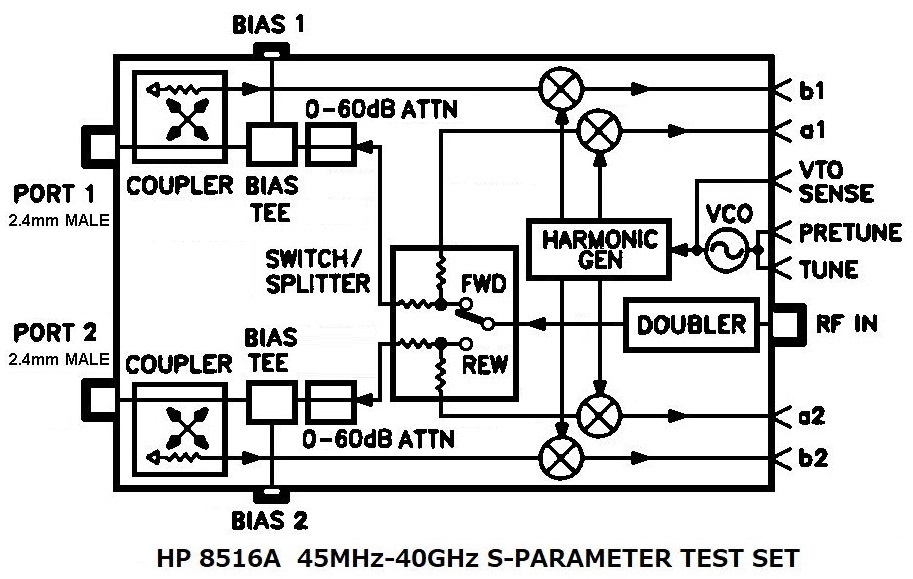

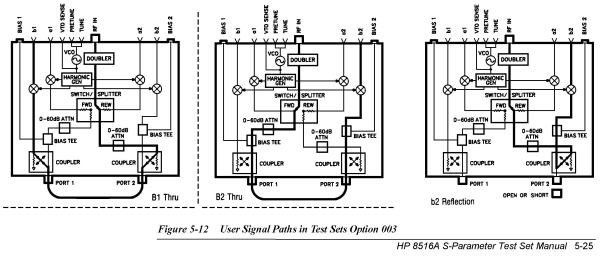

        HP 8516A  45MHz-40GHz S-PARAMETER TEST SET   1988年製    2016.1.7入手
1987年製
DUTポート(2.4mmオス) ソース入力ポート

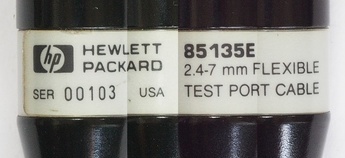

HP 85135E
7-2.4mm FLEXIBLE
TEST PORT CABLE
長さ:97.2 cm

2017.6.7
NMD 2.4mm メス
7 mm
外皮に
破れあり
    Cable     Number
of Cables
 Test Set End Connector Type   DUT End Connector Type  Frequency Range 新品メーカ価格、税抜
(2017年9月現在)
85134E 1 NMD-2.4 mm -f- Slotted  PSC-3.5 mm -f- Slotless  DC to 26.5 GHz
 SWR : ≦1.38、Return Loss : ≧15.95
440,287円
85134F 2  NMD-3.5 mm -m- and
 PSC-3.5 mm -f- Slotless
370,587円
85134H 1  PSC-3.5 mm -m- 370,587円
85135E 1  7 mm  DC to 18 GHz
 SWR : ≦1.3、Return Loss : ≧17.7
402,073円
85135F 2  7 mm and 7 mm 643,672円
85134EFH & 85135EF Op & Sv Manual 2016 85134-90001.pdf

HP 85057B 2.4mm ベリフィケーションキット
          0.045〜50 GHz   2011.4.6
40dB、20dBアッテネータ
50Ωエアライン 20Ωミスマッチ・エアライン
ベリフィケーションデータ 構成品リスト(ケース底面)
 85056A 2.4MM校正キットおよび8510または8722等のネットワークアナライザーを用いた計測時に、有効な測定・校正が行われたことを確認するためのもの。
構成品
品名 パーツNo.
 20dBアッテネータ  85057-60004
 40dBアッテネータ 85057-60005
 50Ωエアライン 85057-60001
 20Ωミスマッチ・エアライン 85057-60002
 ベリフィケーションデータ、テープ 85057-10001
 ベリフィケーションデータ、ディスク 85057-10002



HP 85051A   7mm Verification Kit     8510、8719/20/22ネットワークアナライザー用校正キット    2009.12.22
1985年販売開始($2,400)〜 1987年販売終了($2,400)
HP 85051A  catalog  1985 new
HP 85051A  catalog  1987 end
HP 98200A  Tape cartridge   - HP Journal   1980-07
HP 8510  Upgrade uide  2006  5968-6423E
@ 85051-60001 20dB 7mmアッテネータ
                     定価:$1,809.00 (2009.12現在)
A 85051-60002 50dB 7mmアッテネータ
                     定価:$1,466.00 (2009.12現在)
B 85051-60005
    10cm 7mm Beadless Airline

      内部導体と外部導体が空気で絶縁され、VSWRの特性が良い。
      インピーダンス:50Ω
  後継機:85051-60010 定価:$3,967.00 (2009.12現在)
C 85051-60006
     10cm 7mm Beadless stepped impeadance airline
        (Beatty standard) (Mismatch airline) 25 Ω nominal
  後継機:85051-60011 定価:$4,781.00 (2009.12現在)
D データ・カートリッジ Sパラメータ・データ
  媒体:DC 100A  42.7mテープ
85051B ベリフィケーション・キット、7 mm  定価:829,295円(2009.12現在)
HP 85051B  7mm Verification Kit User's and Service Guide  2007  85051-90031
HP 8510C  Network Analyzer Configuration Guide  2002   5091-8967E
HP 85134E/F/H, 85135E/F  Test Port Return Cable Op Sv Manual  2008  85134-90001

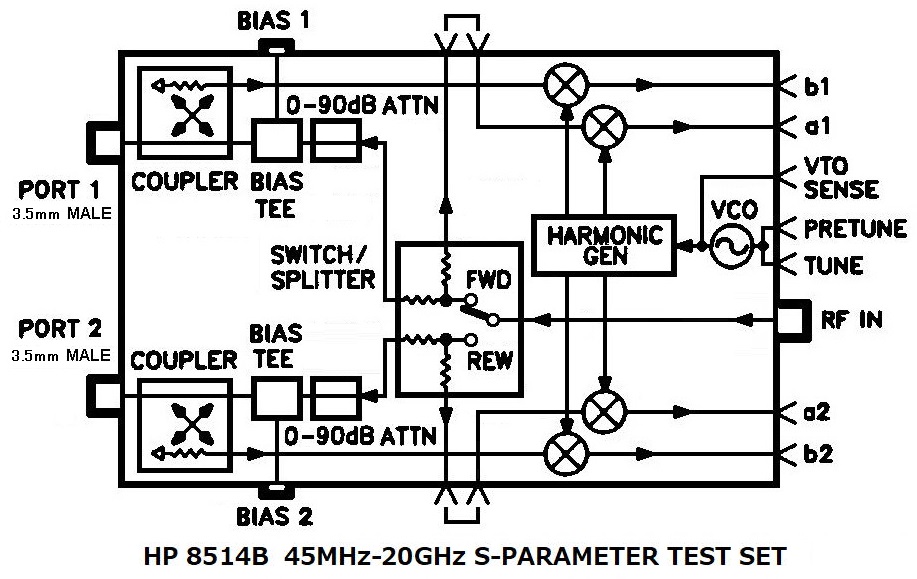

HP 8514B, 8512A  Test Set Op Sv Manual  1987  08514-90014
HP 8510  Upgrade Guide  2006  5968-6423E

HP 85062A 3.5 mm Electronic Calibration Kit
                  2013.2.25
電子校正(ECal)モジュール 1 ~ 26.5 GHz、3.5 mm
 対応するベクトル・ネットワーク・アナライザー:
   HP 8510B, 8510C, 8719C, 8720C, 8722C, 8753C, 8753D
HP 85062A Op & Sv Manual 1995 85062-90001
HP 85060C Op & Sv manual 1997 85060-90002
Agilent Electronic vs. Mechanical Calibration Kits 2003 5988-9477EN
Agilent User Characterization- Electronic Calibration Feature 2004 5988-9478EN
Agilent User Characterization- Electronic Calibration Feature 2004 5988-9478EN
Agilent 電子校正(ECal)モジュール Overview 2010 5963-3743JA
電子校正キットとメカニカル校正キット:校正手法と確度 2003 5988-9477JA
カスタマイズが可能なAgilent の新しい電子校正機能 2003 5988-9478JA

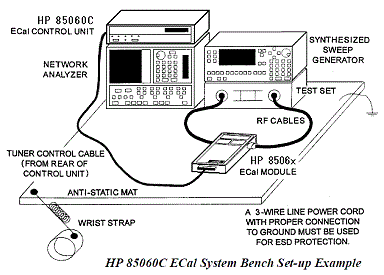

HP 85060C  ECal System Bench Set-up Example

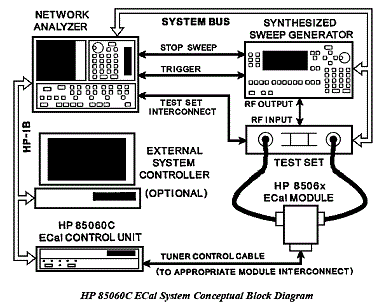

HP 85060C  ECal System Conceptual Block Diagram
HP 85062A
 Op &Sv manual
より

HP 4195A ネットワーク・スペクトラム・アナライザ   10 Hz 〜 500 MHz          1989年製造品     2015.6.14

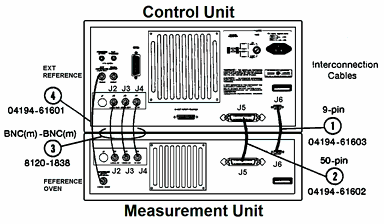

ユニット間接続
A
04194-61602
アンフェノール50pin

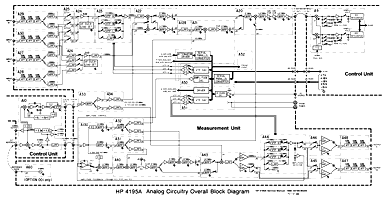

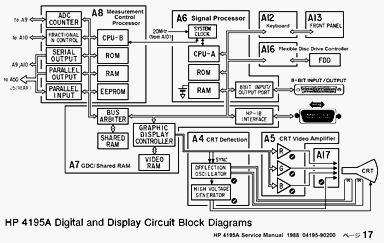

ブロックダイヤグラム:表示ユニット
ブロックダイヤグラム:計測ユニット
HP 4195A Service Manual 1988 04195-90200 より

HP 41952A 伝送/反射テスト・セット  2012.4.12
     TRANSMISSION REFLECTION TEST KIT
41952A 41952B
・インピーダンス   50 Ω  75 Ω
・周波数範囲  100 kHz ~ 500 MHz
HP 41952A catalog 1989 new
HP 41952A catalog 1997 end
HP 41952A,B Operating Note 1988 41952-90000

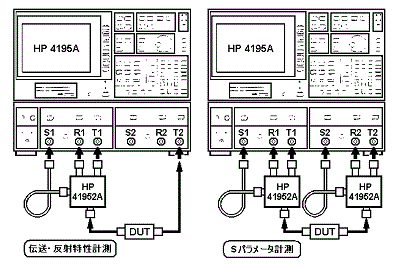

HP 4195A との接続

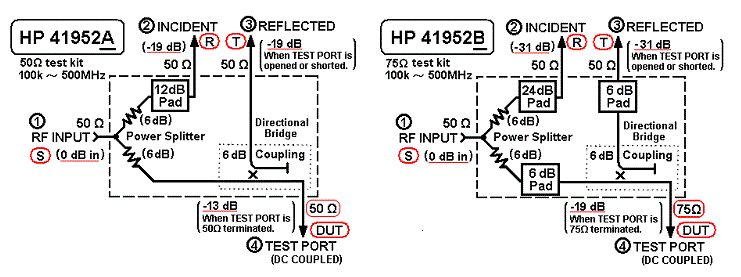

41952A/B Block Diagram

HP 3577A ネットワーク アナライザ   5 Hz 〜 200 MHz                一部動作不良品      2007.2
オーディオ/ビデオ/ベースバンド/IF帯ネットワーク解析
 ・高速・高確度測定
 ・Built-in three-term error correction plus normalization
 ・Convenience features including direct plotter control
    and vector mathfunctions
 ・分解能:  0.001 dB、 0.005 degree、 1 ps、 0.001 Hz
 ・測定項目:
 振幅/位相、挿入損失、郡遅延、SWR、
 電気長、ゲインコンプレッション
 ・表示:  直角座標、極座標、スミスチャート
−故障状況と処置−
 ・起動時オーバーロードランプが点灯する
 ・画面表示が消える            ==>未処置
−資料−
3577A  1985年販売開始  カタログ価格:US$23,500
3577A  catalog  1986
3577A  1992年販売終了  カタログ価格:US$19,750
3577B  DataSheet
3577A  Ordering Information  1985
3577A  Operating Manual  1994  03577-90003
3577A  Service Manual  1987  03577-90012
3577A  Programming Notes  03577-90001
Using the 3577A with Instrument Basic  1990  03577-90030
Loop Gain Measurements with the 3577A Network Analyzer
(PN35772A-2)_3577-5131
Agilent IntuiLink Screen Capture」
による ==>

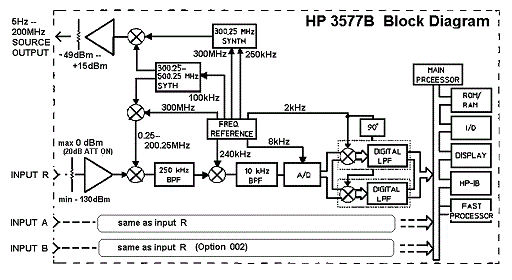

HP 3577B
ブロック
ダイアグラム

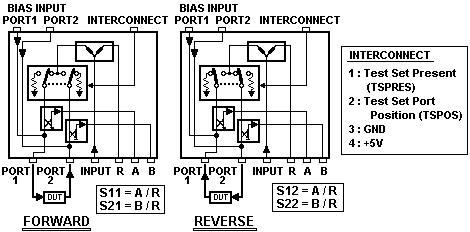

−− 未入手 −−    35677A  50 Ω S-Parameter Test Set
   35677A
・インピーダンス  50 Ω
・周波数レンジ  0.1 〜 200 MHz
伝送特性(S21,S12)測定   ±1 dB, ±5°
反射特性(S11,S22)測定  ±1 dB, ±5
・最大入力パワー  +25 dBm or ±30 Vdc
・コネクタ  N(f)全ポート

・販売開始年、価格  1985年、US$ 3,500
・販売終了年  1986年

35677B  75 Ohm S-Parameter Test Set


HP 35678A   50Ω Type N Calibration Kit  DC - 200MHz
 HP 3577A/Bネットワークアナライザー用校正キット
   ・構成 @N short オス
AN short メス
BN 終端 オス(HP 909C)
CN 終端 メス(HP 909C)
DN アダプタ オス − オス
EN アダプタ メス − メス
 カタログ 1987年販売開始($750.00)
       〜 1994年販売終了($860.00)


 HP 909C … Coaxial Termination, DC to 2 GHz
     Maximum SWR at 2 GHz, Type-N :  1.01
     Maximum Power :  0.5 W avg  / 100 W peak
         2007.1現在販売中(US$ 556.00)

   Data Sheet, Technical Data

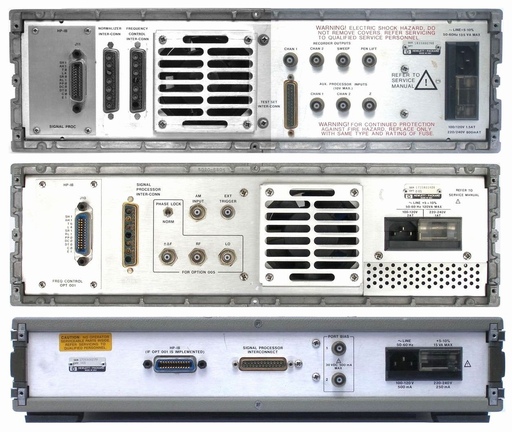

HP 8505A  ネットワークアナライザ  500 kHz 〜 1.3 GHz  オプション001(HP-IB)付き   1978年製と思われる
・3周波数レンジ:


・ダイナミックレンジ:
・利得確度:
500kHz -- 13MHz
500kHz -- 130MHz
500kHz -- 1.3GHz
100dB (-10dBm〜-110dBm)
±0.01dB (-20〜-40dBm)

±0.5dB (-10〜-50dBm)
1973年販売開始・・・ HP 8505A  catalog  1976  new
 カタログ価格:US$22,500、オプション001(HP-IB)::US$2,950
1986年販売終了・・・ HP 8505A  catalog  1986 end
 カタログ価格:US$40,370、HP-IB標準付属

セクション間接続ケーブル

「同軸複合タイプのD-subコネクタ」は非常に高価なため自作した
(通常の35ピンD-subコネクタのピンを半分取り去り、
穴あけして同軸用コンタクトを取付た。)

                 HP 8505A(シグナルプロセッサ・セクション)  故障品を修理済み 2008.7
                        故障状況: ・CRTが発光しない  ---フライバックトランスとの接続コネクタの断線 (修理済み)
故障修理箇所:
フライバックトランスへのコネクタ断線
                 HP 8505A(フレケンシーコントロールセクション)     2007.12

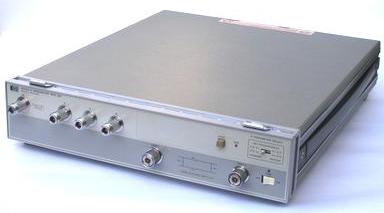

HP 8503A S-Parameter Test Set 50Ω 500kHz〜1.3GHz オプション:001(HP-IBインタフェース)付き  1977年頃の製造品 2007.12
HP 8503B S-Parameter Test Set 70Ω 500kHz〜1.3GHz HP-IBインタフェース付き               1981年頃の製造品 2013.6.22
仕様      8503A 8503B
・Frequency range :  500 kHz to 1.3 GHz
・Impedance :  50 Ω 75 Ω
・Directivity :  ≧40 dB
・Frequency response :
   ・Transmission (S1, S2):
・Reflection (S1, S2):
 ±1 dB, ±12deg
 ±2 dB, ±20deg
・Port Mach
・Test Port 1 and 2
・Test Port 1 and 2
     open/short ratio (2 - 1000MHz):

 ≧26 dB

 ±0.75 dB,
6deg
≧24 dB

±0.9 dB,
6deg
・Reference and return ports :  ≧26 dB
・RF input port return loss : 20 dB
・Maximum operating level: +20 dBm
・DC bias input : ±30 VDC, ±200 mA

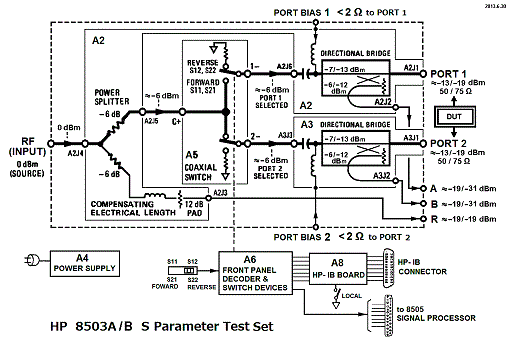

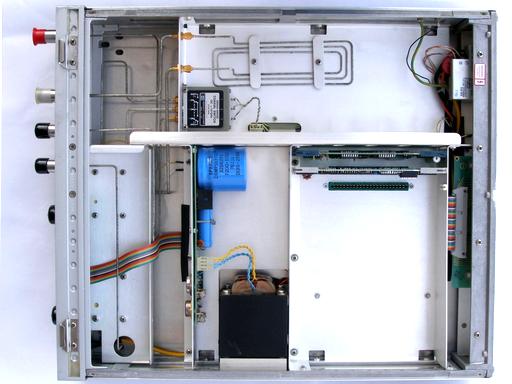

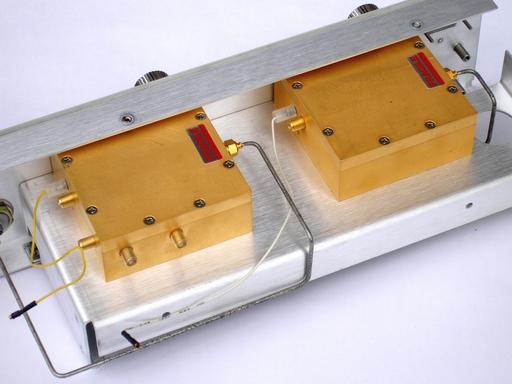

HP 8503A/B 回路
HP 8503A  Catalog  1976 New 1973年販売開始・・・
   カタログ価格:US$3700.00 オプション001:US$400.00
HP 8503A  Catalog  1986 End 1986年販売終了・・・
カタログ価格:8503A US$7170.00(HP-IB IF 標準付属)
       8503B US$7270.00(   〃    )
HP 8503A  Op Sv manual  1976  08503-90001
HP 8503B Op Sv manual 1977 08503-90004

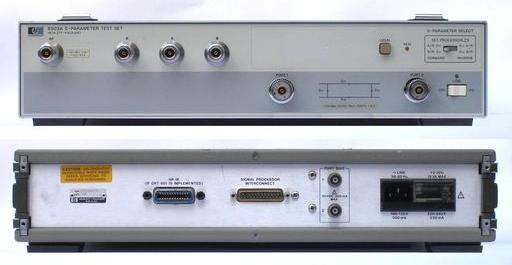

HP 8503A
RF入力ポート
DUT接続ポート1,2
(50 Ω  APC-7コネクタ
)

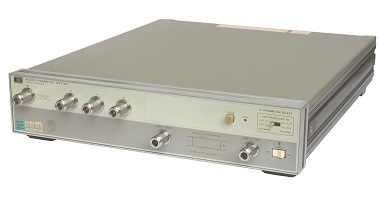

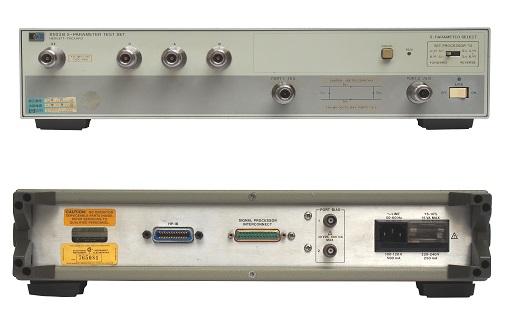

HP 8503B
RF入力ポート
DUT接続ポート1,2
(75 Ω  Nコネクタ
)

HP 08503-60051 INTERCONNECT ケーブル   Dsub 25pin ストレート   2016.1.31
Replaced By :8120-6818
このパーツを使用する製品 :
 8753C
 85046A Sパラメータ・テスト・セット、50オーム、300kHz - 3GHz
 85046B Sパラメータ・テスト・セット、75オーム、300kHz - 2GHz
 85047A Sパラメータ・テスト・セット、50オーム 300kHz-6GHz
 8504B 精密リフレクトメータ
 8703A ライトウェーブ・コンポーネント・アナライザ
 87050A-H47 カスタム・マルチポート・テスト・セット、50オーム

HP 11850A   3way Power Splitter    2013.1
3分岐パワースプリッター  N     DC〜1.3GHz
HP 8505A ネットワークアナライザー用アクセサリ
HP 11850A  catalog  1976 new
HP 8505A  catalog  1976 new

HP 11850B  catalog  1977 new

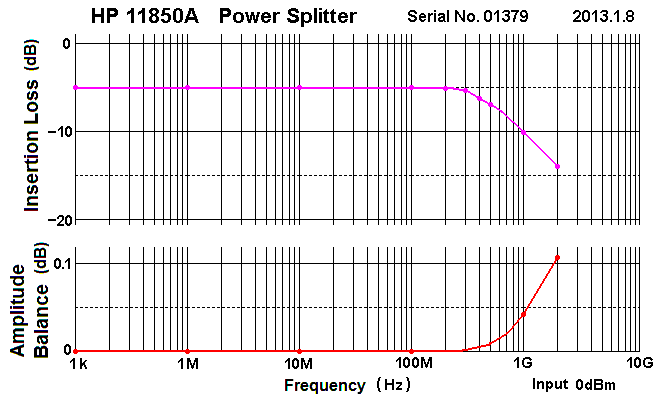

実測性能データ:

HP 11850C   3way Power Splitter
HP 8753A ネットワークアナライザー用アクセサリ
HP 11850C/D  catalog  1987 new
HP 8753A  catalog  1987 new
・インピーダンス
・周波数レンジ:
・コネクタ:
・トラッキング:
・レベリング: ・
・挿入損失(公称):
・入力ポート整合:

・最大入力レベル
・ダメージレベル
50Ω
DC〜3 GHz
N型(メス)
±0.3 dB、±3.5°
20 dB(3 GHz)
9.5 dB + 1 dB/GHz
20 dB(DC〜1.3 GHz)、
10 dB(1.3 GHz〜3 GHz)
+20dBm
+30dBm
1987年販売開始:US$900     2005年頃まで販売
3分岐パワースプリッターの仕様比較
   11850A  11850B  11850C  11850D
・インピーダンス  50 Ω  75 Ω(出力), 50 Ω(入力)  50 Ω  75 Ω(出力), 50 Ω(入力)
・周波数レンジ  DC 〜 1.3 GHz  DC 〜 3 GHz  DC 〜 2 GHz
・等価出力SWR(公称50Ω)  1.05  1.22  1.09
・最大入力パワー  +20 dBm (0.1 W)  +20 dBm (0.1 W)
・公称挿入損失
(いずれかの出力に対する入力)
 9.5 dB +1 dB/GHz  9.5 dB +1 dB/GHz    7.8 dB
・任意の2ポート間のトラッキング   ±0.1 dB,±1.5°  ±0.25 dB, ±3°  ±0.2 dB, ±2.5°
・コネクタ  N(f)全ポート  N(f)50Ω入力、N(f)75Ω出力    N(f)全ポート  N(f)50Ω入力、N(f)75Ω出力
・補足  opt. H26で
 2.6GHzまで対応
 11852A min. loss pad が
 3個付属
   11852B min. loss pad が
 3個付属
・販売開始年、価格  1976年、US$ 450    1977年、US$ 450  1987年、US$ 900  1987年、US$ 1400
・販売終了年  1986年  2005年頃

Amphenol 507434 APC-7 ショート・コネクタ
      仕様不明       2009.12.1

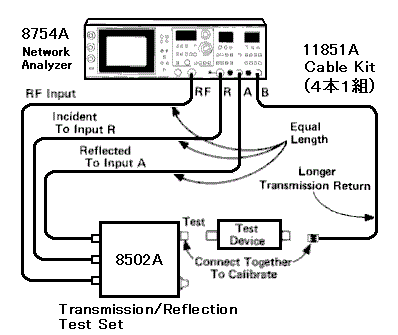

HP 11851B Type-N RF cable set      2017.9.2ハムフェア
HP 11851B 50 Ohm Type-N RF Cable Set User's and Service Guide 1999 11851-90007
HP 8754A ネットワークアナライザ 4 MHz 〜 1.3 GHz Op manual 1979 08754-90016
@:HP 8120-4781:640mm(24in)位相整合ケーブル 3本
(位相差:4°以内 @1.3GHz)と
A:HP 8120-4780:860mm(34in)ケーブル 1本 のセット

<< HP 8754A, 8753A/B/C/D/E 等のネットワークアナライザ用 >>
HP 08750-60034 Direct Interface Cable
     2017.9.2ハムフェア

次の機器に使用可能:
  8412B Phase Magnitude Display
  8505A Network Analyzer
  8750A Storage Normalizer

HP 08748-20021           2008.1.20
       Nコネクタ付きセミリジット・ケーブル
          HP 8748A Sパラメータ・テストセット用

HP 8120-4387 Type-N RF cable 4本 2013.10.5
  N-Nケーブル 18cm
  HP 8751Aネットワーク・アナライザ
      Sパラメータ・テスト・セット87511A/B等用

          Keysight価格(2017.9.24現在):54,272円/1本

HP 11604A Universal Extension
DC 〜 2GHz        2008.7
HP 8745A catalog

Amphenol Precision Conector Assemly
Coaxial System - HP Application Note 326  1986
RF and Microwave Connector Care - AEROFLEX

アンリツ MS3401A  ネットワークアナライザ  ☆ 10Hz〜30MHz   背面破損品修理済み  2004.10
各種電子部品、電子回路、電子機器のネットワーク特性を総合的に評価するための計測器
1990年販売開始
・測定項目      :振幅、位相、遅延時間、振幅/位相、振幅/遅延時間
・周波数範囲     :10Hz〜30MHz、分解能:0.01Hz
・入力
   ・チャンネル数 :1チャンネル (BNC)
   ・インピーダンス:50Ω/75Ω切り替え可能
   ・レンジ    :−20〜+20dB、10dBステップ
   ・最大入力   :+24dBmAC、+1.5VDCまたは−3VDC
   ・スプリアス  :入力無信号時:≦−80dB(RBW:1kHz)
・分解能帯域幅(3dB帯域幅)
           :3Hz、10Hz、100Hz、1kHz、WIDE(≧12kHz)
・ビデオ帯域幅    :10Hz、100Hz、1kHz、10kHz、OFF
・振幅測定      :±100dB、分解能0.001dB
・位相測定      :±180deg、分解能:0.1deg
・遅延時間測定    :40nsから400ms、分解能:レンジの1/1000
・シンセサイザ出力
   ・出力レベル  :0dBm、BNCコネクタ
   ・インピーダンス:50Ω/75Ω切り替え可能
・掃引方法      :LIN::START/STOP、CENTER/SPAN、LOG:START/STOP
・測定点数(MP)  :501、251、101、51、21,11点の切替可能
・演算
  ・X−S     :オフセット誤差の自動補正
  ・MS−TS   :メモリ間の演算
  ・AVERAGE :測定値の平均化、設定回数:2,4,8,16,32,64,128
・背面入出力     :ビデオ出力、10MHz基準入出力、IF出力、DET出力、GP-IB、I/Oポート
・外部メモリ     :PMC(SRAMカード、32kバイト、1枚9
−カタログ(日本語版)−
−カタログ(英語版) MS3401A_Catalog_ENG −
−参考:後継機 MS4630B のカタログ−
トップ アイコントップページへもどる  上ページへ
直線上に配置
