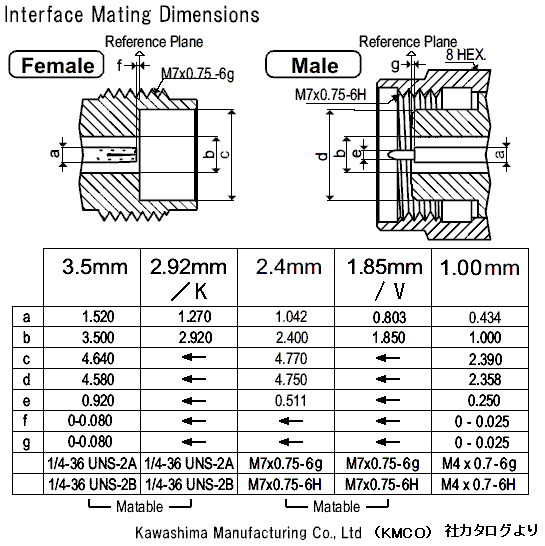

精密RFコネクタの仕様 　　　　　　　　 　　ＲＦコネクタの一覧　　　　仕様　　

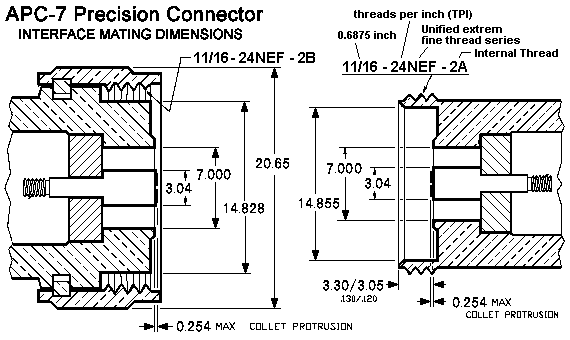

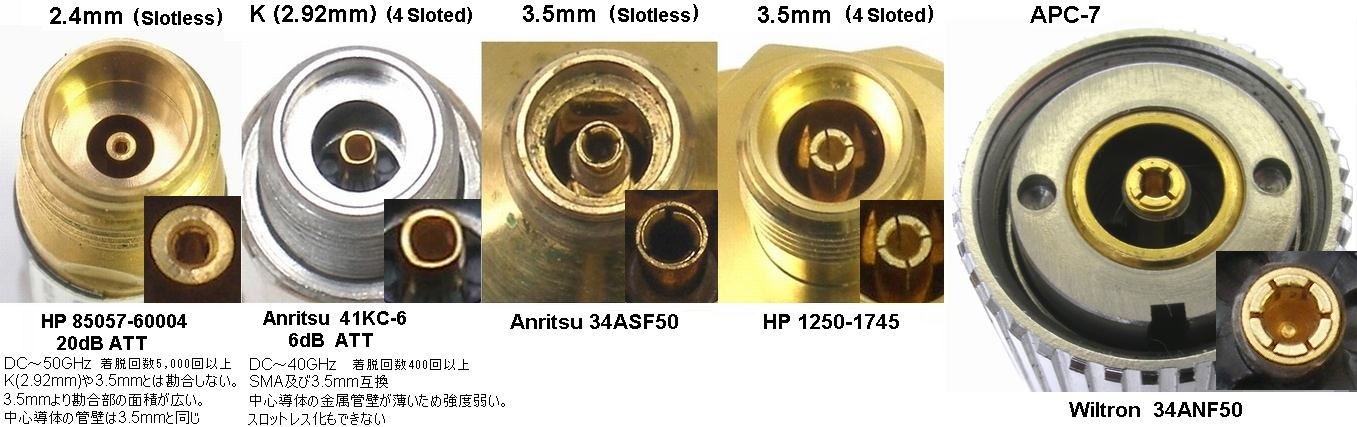

3.5mm　2.92mm/K　2.4mm　1.85mm/V　1.00mm APC-7




参考外部リンク：
　　　 ・「マイクロ波同軸コネクタ」 5988-8015JA (PDF) Agilent Technologies
・「マイクロ波ミリ波同軸コネクタ」 5988-8015JA （PDF)　Agilent Technologies
・「測定器を故障から守るマメ知識」 5988-8015JA (PDF) Agilent Technologies
  コネクタのグレード：
 (1)  Metrology Grade (度量衡グレード)　　
      Calibration-Grade (校正標準レベル)		  ・校正用標準　（calibration and verification standards ）　
 ・スロットレスコンタクト
 ・Production　Gradeコネクタと接続してはならない
 (2)  Instrument Grade  ・計測器のテストポート、安価な校正キットに使われる
 ・中心導体は誘電体支持
 ・計測器ではセーバーコネクタを使用し保護すること
 (3)  Production (Field) Grade    ・機器用コネクタ
  各種コネクタのピンの深さの仕様値一覧：    ・「5306MTA_FAQ_CONNECTORS03」(pdf)　Agilent Technologies
・「Gauging Sets 01-161/162/163/164 User's Guide ( 10200-00040C )」　アンリツ 　　　　　　　　　
　　　　　　　　　　　
ＭＡＵＲＹ
APC-7
     コネクターゲージ   　



2010.3.19
WILTRON
APC-2.4
 コネクターゲージ　


2010.3.10
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
