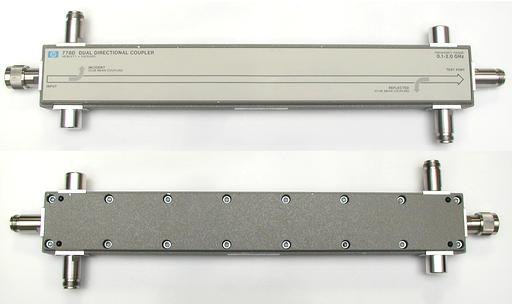

| 方向性結合器 HP 778D 100 MHz to 2 GHz N |
･Dual-directional
･High directivity |
|
| ･Excellent mean coupling accuracy |
: ±0.5 dB |
| ･Nominal Coupling and Variation |
: 20 ±1.5 dB |
| ･Directivity |
: >36dB to 1 GHz |
| ･Maximum SWR: |
: 1.1 |
| ･Insertion Loss |
: <0.60 dB |
| ･Power Rating Average, Peak |
: 50 W, 500 W |
2005.9現在販売中 US$ 2,469 定価:224,000円 |
 |
|
|
|
方向性結合器 500MHz BNC 2006.9.7
詳細不明中古品
アルミ削り出しケース入り｡
|
|
 |
|
方向性結合器 300～600MHz BNC 2006.9.7
中古品
アルミ削り出しケース(8.5cm x5.8c x3.0cm)入り
・ VSWR : <1.10
・ Directivity : >40dB |
|
|
方向性結合器 0～700MHz BNC 2006.9.7
中古品
アルミ削り出しケース(8.5cm x5.8c x3.0cm)入り
・ VSWR : <1.10 (0...700MHz)
・ Directivity : >40dB |
|
|
| TME UPD-4054 20dB 方向性結合器 2007.9 |
|
類似品からの推定仕様：
･ 周波数範囲
･ 結合度
･ 挿入損失
･ 方向性
･ インピーダンス
・ VSWR
･ コネクタ
･ 最大許容電力 |
370 ～ 460 MHz
20±1 dB
0.3 dB
18 dB min
50Ω
≦1.2
BNC
150W
|
|
 |
 |
|
Anritsu MP659A 三信号特性測定パッド
受信機の三信号特性を測定するときに、3台の信号発生器の出力を合成し、受信機に供給するための整合器
三信号特性 ・・・ SINAD法による相互変調特性 |
|
･ 周波数範囲
･ 挿入損失
･ インピーダンス
・ VSWR
･ コネクタ
･ アイソレーション
･ 最大許容電力 |
40MHz～1GHz
10.5±1dB(電圧比)
50Ω
≦1.3(<50MHz) ≦2.0(≦1GHz)
N-J
SSG1-SSG2間､SSG1-SSG3間 ≧30dB、
SSG2-SSG3間 ≧25dB
1W
|
2005.9現在販売中 －カタログ－ |
|
Anritsu Z-164 A 二信号特性測定パッド
受信機の二信号特性を測定する場合に、受信機の入力端子に2台の標準信号発生器の出力を混合して加えるための整合器
二信号特性 ・・・ 感度抑圧効果, 相互変調特性 |
 |
･ 周波数範囲
･ 挿入損失
･ インピーダンス
･ コネクタ |
DC～1GHz
6±0.5dB(電圧比)
50Ω
N-J |
2005.9現在販売中 －カタログ－ |
|
|
Anritsu MR43A BB Return Loss Bridge 2008.8.23
|
Bridge balance : ≧55dB
(100kHz -- 20MHz)
IF入力：＋10dBm時
Xポート出力：約-6dBm
インピーダンス：75Ω
SPコネクター |
 |
|
|
|
|
| 入出力は75ΩSPコネクタ |
|
 |
 |
 |
75ΩSP型コネクタのカタログ（カナレ社）
 |
 |
|
|

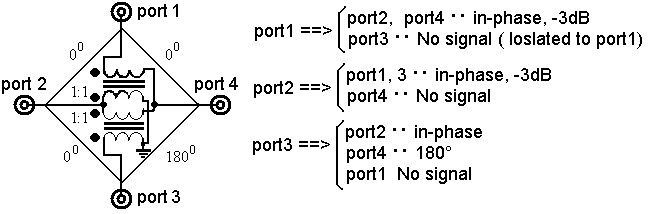

| anzac H-9 180 degree Hybrid Junction 平衡不平校変成器 2-2000 MHz, N(f/f/f/f) 2008.8.23 |
参考：narda_hybrids_powerdividers catalog
|
|
 |
|
| アイソレータ TRAK MICROWAVE 60A6301 同軸サーキュレーター 3～6GHz アイソレーション:18dB 新品未使用 |
| －性能－
|
|
| |
･ RFコネクター
･ アイソレーション
･ インサーションロス
･ VSWR
･ 使用温度範囲
･ 耐電力
･ サイズ |
|
：
：
：
：
：
：
： |
|
SMA♀
18dB以上
0.5dB以下
1.4以下
-45℃～+85℃
125W AVG. POWER､
1.0KW PEAK POWER(取付面温度+50℃にて)
:約20x20x13mm(SMAコネクターを含めず) |
|
