eToysBox 小信号ＲＦアンプ

2017.10.29

小信号 RFアンプ

メーカー	型番	品名	周波数	ゲイン (dB)	max. Po (dBm)	NF (dB)	備考
Agilent	87405B	広帯域プリアンプ	10 MHz ～ 4 GHz	22	8	5
Advantest	R14601	広帯域プリアンプ	9 kHz ～ 1 GHz	28	0	8
ミリコム	MA-0508A	広帯域アンプ	0.5 GHz ～ 8 GHz	20
Avantek	OEM	広帯域アンプ	10 MHz ～ 1.5 GHz	10	+10
MILLIWAVE	594-6990	広帯域アンプ	5.85 GHz ～ 14.5 GHz	35	+18
CELERITEK	CSA-958078	逓倍器	1 ～ 6 GHz逓倍器
サトー電気	144MHz Pri-Amp	ローノイズプリアンプ	144 MHz				3SK131
FCZ	50 (80) MHz	プリアンプ	50 (80) MHz				3SK129
ＮＥＣ	ＲＦアンプ－マルチプライヤ		1.2 GHz

大電力 RFアンプ

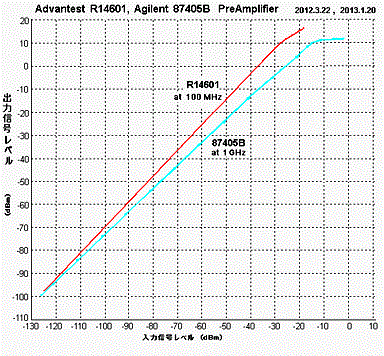

Agilent　87405B　プリアンプ　10 MHz ～ 4 GHz　　　2007年製造品　　　　2013.1.20

周波数範囲	10 MHz ～ 4 GHz
利得	22 - 27 dB min - max
利得平坦度	3 dBp-p以下
雑音指数	5 dB
入出力インピーダンス	約 50 Ω、Ｎ型
入力VSWR	1.5:1 10 MHz - 1 GHz 1.7:1 1 - 2 GHz 2.1:1 2 - 3 GHz 2.2:1 3 - 4 GHz
出力VSWR	1.9:1 10 MHz - 4 GHz
1dB利得圧縮の出力電力	+8 dBm (@ 4 GHz)
IP3 (3rd Order Intercept)	15 dBm typ.
高調波歪	30 dBc typ.　（@ +4 dBm出力時）
最大入力	+10 dBm typ.
電源	+15V±6%、105 mA、1.6W typ.

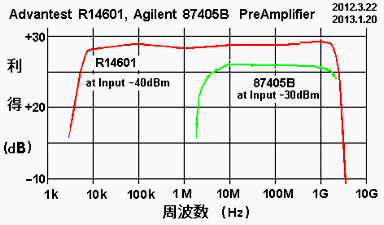

－－　類似品との比較　－－

メーカー	Advantest	Agilent
型番	R14601/R14601A	10855A	87405A	87405B	87405C	N9311X-110
周波数範囲	9 kHz - 1 GHz	1 MHz - 1.4 GHz	10 MHz - 3 GHz	10 MHz - 4 GHz	100 MHz - 18 GHz	100 kHz - 3 GHz
利得 (dB min.)	25	22	22	22	25	30
利得平坦度 (dB)	3 dBp-p以下	1			±1.5
雑音指数 (dB)	8	8.5	6.5 (@0.1 - 2 GHz) 7.5 (@2 - 3 GHz)	5 (@4 GHz)	6 (@0.1 - 4 GHz) 4.5 (@4 - 8 GHz)	4.5
入出力インピーダンス	約50Ω	約50Ω	約50Ω	約50Ω	約50Ω	約50Ω
1dB利得圧縮の出力電力 (dBm min.)	0	0	+7 (@4GHz)	+8 (@4GHz)	+15 (@0.1 - 4 GHz) +14 (@4 - 8 GHz)	+13
RFコネクタ	N型	BNC	N型	N型	N型	BNC
電源	+15V	+15V, 40mA	+15V, 80mA	+15V, 105mA	+15V, -15V	+7.5 ～ 18V
電源コネクタ	LEMO社 Sシリーズ
備考	販売終了品	販売終了品	販売終了品	US$ 2,421 (@2013.1) 320,074円 (@2017.10)	2007年販売開始 US$ 2,683 (@2013.1)

・Agilent_87405B Preamplifier Technical Overview__5988-8452EN.pdf　　　
・HP_10855A Operating & Service.pdf
・Agilent_87405A Preamplifier Data Sheet__5091-3661E.pdf
・Agilent_87405C 100 MHz to 18 GHz Preamplifier__5989-5743JAJP.pdf
・Agilent_87405C Preamplifier Operating and Service Manual__87405-90001.pdf

参考外部リンク：

Agilent 87405C 100 MHz to 18 GHz Preamplifier
N9311X RF and Microwave Accessory Kit for Low-cost Handheld and Benchtop Solutions

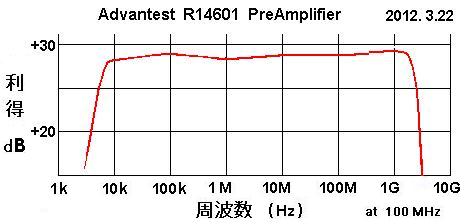

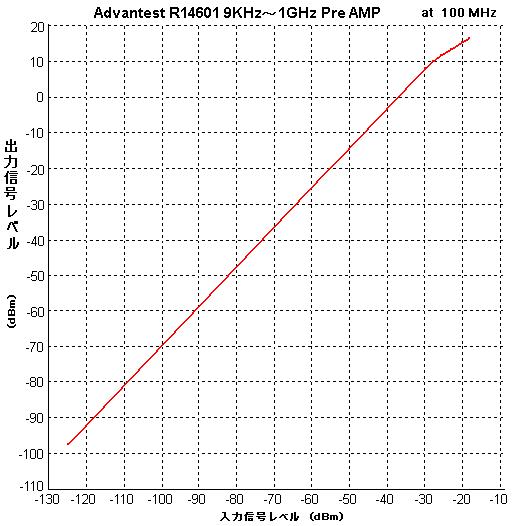

Advantest　R14601　プリアンプ　9 kHz ～ 1 GHz　　　　取扱説明書、電源ケーブル付属　　　　　2012.3.18

R3131 9kHz～3GHzスペクトラム・アナライザ等のオプション

周波数範囲	9 kHz ～ 1 GHz
利得	25 dB以上
利得平坦度	3 dBp-p以下
雑音指数	8 dB以下
入出力インピーダンス	約 50 Ω、Ｎ型
入出力VSWR	2.0 以下
1dB利得圧縮の出力電力	0 dBm以上
高調波歪	-20 dB以下　　（0 dBm出力時）
電源	+15V、1W以下スペクトラムアナライザより供給
電源ケーブル	MP-50（付属品） DCB-SS1502 x 02



電源コネクタ：　　LEMO社　 Sシリーズコネクタ

Advantest R14601__manual.pdf
Advantest_R14601A__catalog.pdf

ミリコム　MA-0508A　広帯域アンプ　　0.5GHz ～ 8GHz　

仕様：
周波数範囲	: 0.5GHz～8GHz
ゲイン	: 約20dB
NF	: 約1.8dB@2GHz
電源	: +6～+15V 約20mA

Avantek(USA/OEM)　広帯域アンプモジュール　　10MHz - 1.5GHz　　　規格不明

実測結果：
周波数範囲	: 10MHz～1.5GHz
ゲイン	: 10dB
maxPo	: +10dBm
電源	: +15V

MILLIWAVE　594-6990　　5.85GHz - 14.5GHzアンプ　　　規格不明　

出力モニタ用SMA端子には､出力の20dBダウンの信号が出る｡
出力DET端子もあり､出力レベルモニタ用の直流3V　MAXが出る｡

実測結果：
周波数範囲	: 5.7-15GHz
ゲイン	: 35dB
maxPo	: +18dBm
電源	: +12V, 280mA

CELERITEK　CSA-958078　　1-6GHz逓倍器　　　　1995年製　　　規格不明

実測結果：
周波数範囲	: 100MHz-1.5GHz
2倍3倍波	: 約-30dB
1GHz、　+13dBm入力時	: 2倍波　-10dBm 　3倍波　-10dBm 　4倍波　-15dBm 　5倍波　-25dBm 　6倍波　-35dBm
電源	: +12V

入力は1GHzあたりが一番効率が良い｡

サトー電気　144MHz　3SK131　ローノイズプリアンプ　－キット－　　　2006年購入　819円

　マニュアルｐ１、ｐ２
　・トロイダルコア使用（コイルは手巻き）
　・ＦＥＴは３ＳＫ１３１（チップ型）
　・小型基板を使用：１８Ｘ３８ｍｍ
　・使用電圧：６～９Ｖ

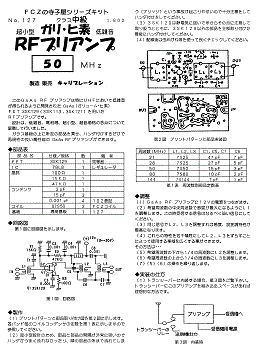

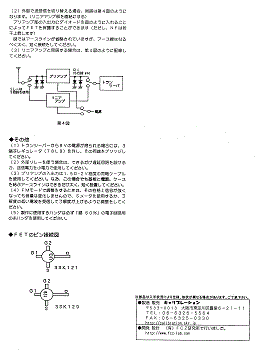

FCZ　GaAs RFプリアンプ　3SK129　50MHz、80MHz　－キット－　　　2011年購入　1,800+α円

FCZの寺子屋シリーズキット　No.127



製作マニュアル

参考外部リンク：
　アマチュア無線自作電子回路 GaAs RFローノイズアンプ
　　　　　　　　　　　　　　（CQ出版, 2003年）

FCZコイルデータ
07S50（50MHz用）
07S80（80MHz用）

3SK129

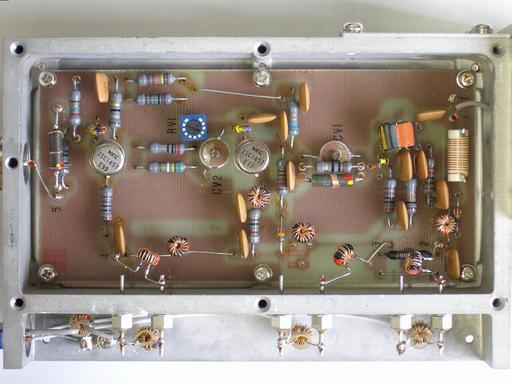

NEC X-band Rx Frequency Converter, Pri IF Amp 　　 1981, 1982年製　　　　　2009.5.3

Ｘバンドレーダー用
周波数変換器及びプリＩＦアンプ

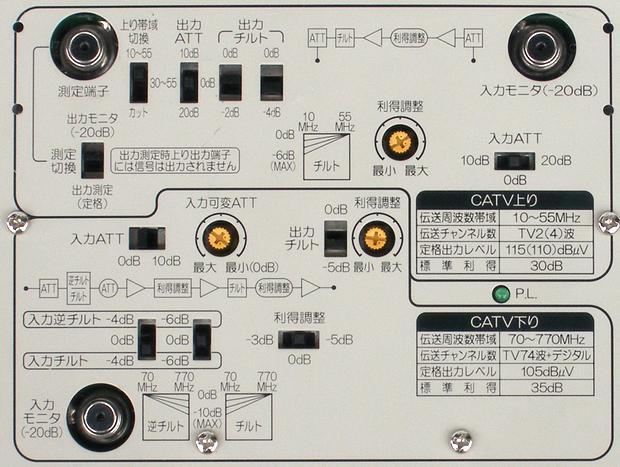

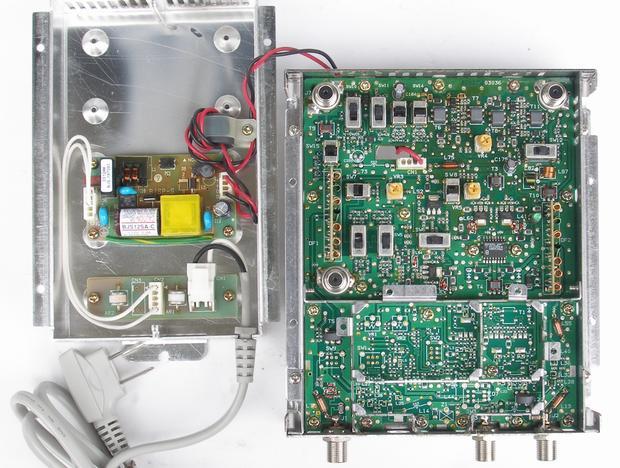

東芝　TEC-772　CATV双方向ブースター 　　　　　　　 2009.7.2 1,000-

TEC-772A_catalog TEC-773A_catalog

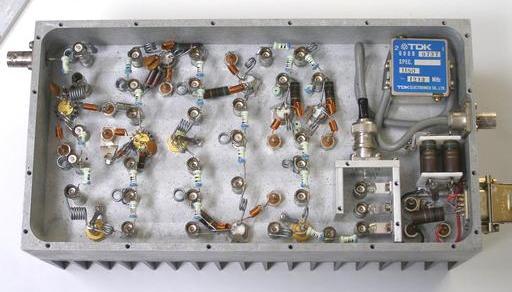

ＮＥＣ　ＲＦアンプ－マルチプライヤ　　☆　　

100MHz ＝＞ 1.2GHz （約＋20dBm）

100MHzを入力すると12逓倍した1.2GHzの
信号が得られる。
　　・入力：ＢＮＣ、出力：ＢＮＣ
　　・電源：＋30V
　　・外形： 244 x 130 x 98 mm
　　　　　　　　　（コネクタを含まず）

実測結果：　
　　入力：101.8MHz＋４dBm時・・・
　　出力：約＋20dBm
　　　　　　　（電源消費電流：0.37A）
　　最大出力：約＋20dBm
　　中心周波数（最大出力の得られた周波数）
　　　　　・・・101.8MHz
　　－３ｄＢ帯域幅：100.5 ～ 102.2MHz
