技術情報メモ：	ＲＦ同軸コネクタの一覧　　仕様
	精密ＲＦコネクタ、コネクタゲージ

2020.3.5

1.85mm ( V )　 Anritsu　V210　　Vコネクタ（オス）ターミネータ　　　　　　　　　2011.4.6
　　　　　　　　　　　　　　DC～65GHz

2.4mm　

－参考新品メーカ販売価格 (税抜き、@2019年4月)－

11900A	2.4mm (m)-(m) アダプタ	92,730円
11900B	2.4mm (f)-(f) アダプタ	92,730円
11900C	2.4mm (m)-(f) アダプタ	92,730円
11901A	2.4mm (m)-3.5mm (m) アダプタ	77,275円
11901B	2.4mm (f)-3.5mm (f) アダプタ	77,405円
11901C	2.4mm (m)-3.5mm (f) アダプタ	77,405円
11901D	2.4mm (f)-3.5mm (m) アダプタ	77,533円
85057B	2.4mm ベリフィケーションキット	1,089,365円

　　2.4mm：DC～50GHz

2.4mm (f) - (f) アダプタ　HP 11900B?　　　　2011.4.6

2.4mm (f) - 3.5mm (m) アダプタ　HP 11901D?　　　　2011.4.6

No.1　
2011.4.6　

No.2　
2018.1.13　

2.4mm (f) - 3.5mm (f) アダプタ　HP 11901B　2個とも3.5mm側コネクタ中心コンタクトが破損した不良品？　　2019.3.18

No.1
No.2

2.4mm ベリフィケーションキット HP 85057B 　　0.045～50GHz　　　　　　　　　2011.4.6

構成品

品名	パーツNo.
20dBアッテネータ	85057-60004
40dBアッテネータ	85057-60005
50Ωエアライン	85057-60001
20Ωミスマッチ・エアライン	85057-60002
ベリフィケーションデータ、テープ	85057-10001
ベリフィケーションデータ、ディスク	85057-10002

メーカー販売価格：1,089,365円＠2019年

40dB、20dBアッテネータ

ベリフィケーションデータ

50Ωエアライン	20Ωミスマッチ・エアライン

K(m) － K(m)　アダプタ Anritsu K220B　【 K ＝ 2.92mm 】　 DC～40GHz　　　　　　　　2011.4.6

2.92mm (m) - 2.92mm (f) 　　　　　　　　　2011.4.6

NMD 3.5mm to 7mm Adapter Agilent 85130B Test Port Adapter Set 　DC ～ 18 GHz　　　　　　　　　 2009.5.19

「3.5 mm(メス) - 7 mm変換アダプタ」
7 mmコネクタ付きDUTを3.5 mm(オス)コネクタ付きネットワーク・アナライザで測定するとき、その測定器側の3.5mm（オス)コネクタを保護するために特別に頑丈に作られたもの。
　この特殊な3.5 mm（メス)コネクタは、一般に使われている標準の3.5mmオス・コネクタには接続できない。
　このセットには、3.5 mm(メス) - 7 mmアダプタが２個入っている。
　　　　　・周波数レンジ： DC ～ 18 GHz　
　　　　　・リターン・ロス： 28 dB以上
　　新品メーカ販売価格： 247,052円＠2009年




・85130E NMD 2.4 mm to 7 mm Adapter Kit Operating and Service Manual _85130-90028.pdf 　・Maury__NMD35mm_Adapter_catalog.pdf

NMDコネクタは、Agilentテスト・セットおよびネットワーク・アナライザで用いられる堅牢なテスト・ポート・コネクタである。
もっともよく使用されるコネクタは、3.5mmおよび2.4mm（オス）コネクタであり、これらのコネクタには大きなスレッド・ボディがある。
スレッド・ボディは、Agilentテスト・ポート・ケーブルを、アナライザやテスト・セットのフロントにケーブルを接続したときにケーブルが強固に固定される様になっている。
NMDは、Network Measurements Divisionの略で、元々Agilent 8510Aおよび8720Aアナライザを生産していたHP社内の部署を表している。

3.5mm　アダプタ

① 3.5mm　f - f　　　HP　83059B　　測定器グレード　DC～26.5GHz　　ケース付き｡　使用回数も少｡

　･リターンロス：
        -32dBmax
　･挿入損失：
        0.074dBmax

  新品メーカ販売価格
   (税抜き) : 42,256円
　　（2018.1.14現在）

② 3.5mm　f - f　　　HP　5061-5311　　新品メーカ販売価格(税抜き): 84,318円（2018.1.14現在）

No.1

No.2

2011.4.6

No.3

(２個)　2013.7.26

③ 3.5mm　m - f

④ 3.5mm　m - m

－参考新品メーカ販売価格 (2002年11月確認)－

00902-60003	3.5mm広帯域負荷m	85,079円	85052-60014	m-m	51,047円	8710-1765	90Nトルクレンチ	47,180円
00902-60004	3.5mm広帯域負荷f	66,812円	85052-60013	m-f	62,183円	83059K	3.5mmアダプタキット	110,745円
85052-60006	3.5mmオフセットショートm	37,535円	85052-60012	f-f	62,180円
85052-60007	3.5mmオフセットショートf	47,544円	85052-60033	m-m	137,628円
85052-60008	3.5mmオフセットショートm	42,539円	85052-60032	m-f	90,709円
85052-60009	3.5mmオフセットショートf	52,549円	85052-60034	f-f	118,860円

3.5mm - N 変換アダプタ

① 3.5mm(f) - N(f)　　HP 1250-1745 DC～18 GHz

その１

新古品

その２

2011.4.6

② 3.5mm(f) - N(m)　HP 1250-1744 DC～18 GHz

③ 3.5mm(m) - N(m)　HP 1250-1743 DC～18 GHz

－参考新品メーカ販売価格 (2002年11月確認)－

1250-1749	3.5f-3.5f	DC-34GHz	33,655円	83059A	3.5m-3.5m	DC-26.5GHz	34,925円
1250-1747	3.5f-APC-7	DC-18GHz	28,151円	83059B	3.5f-3.5f	DC-26.5GHz	34,925円
1250-1745	3.5f-Nf	DC-18GHz	15,875円	83059C	3.5m-3.5f	DC-26.5GHz	34,925円
1250-1744	3.5f-Nm	DC-18GHz	29,845円
1250-1748	3.5m-3.5m	DC-26.5GHz	24,130円
1250-1746	3.5m-APC-7	DC-18GHz	26,274円
1250-1740	3.5m-Nf	DC-18GHz	24,765円
1250-1743	3.5m-Nm	DC-18GHz	18,669円

④ HP 08485-60005　　　　　2013.7.26
　　3.5mm(メス)－Ｎ型(オス)変換コネクタ

	APC-3.5mmパワーセンサをパワーメータの50MHz校正信号で校正する際に使用するための専用コネクタ
	このパーツを使用する製品：
	・8485A-003 　　・8485D 　　　　　・8757D-002 　・8757D-012 　・E4413A		熱電対パワー・センサ　26.5 MHz～33 GHz 　APC-3.5 mm(m) ダイオード・パワー・センサ　50 MHz～26.5 GHz 　APC-3.5 mm(m) Scalar Network Analyzer 　add Type-N (m) to 3.5 (f) adapter Scalar Network Analyzer 　add Type-N (m) to 3.5 (f) adapter 広ダイナミック・レンジ・パワーセンサ　50 MHz～26.5 GHz、　　　～33 GHz（特別オプション）
	Agilent価格：		27,764円（2013.10.22現在） 39,911円（2017.9.30現在）

3.5mm (f) - BNC (m) 変換アダプタ　　　　　　　　　2020.1.24

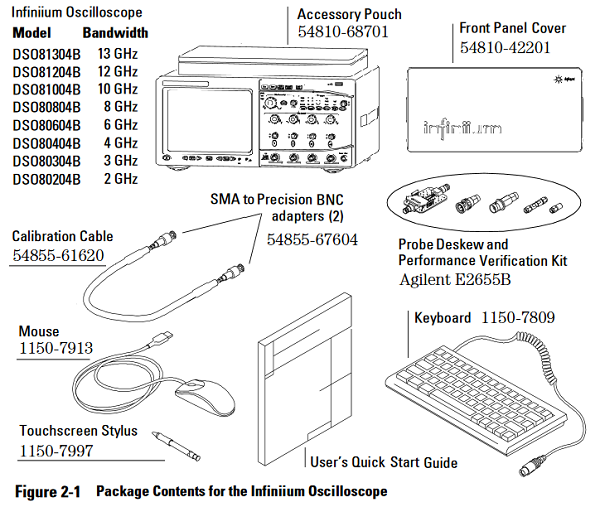

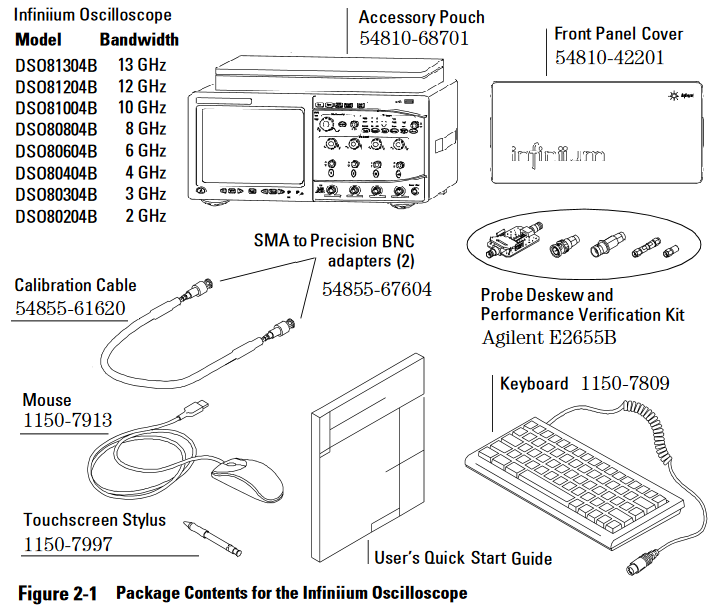

　Agilent 80000シリーズオシロスコープの校正用付属品

SMA-N 変換アダプタ

① SMA(f) - N(m)、 SMA(m) - N(ｆ)　 SUHNER　　DC-18GHz　　各１個　　2007.9新品購入

　・RF Adaptors - product data　　　
　　　　　　　　http___www.hubersuhner.pdf
　・RF Adaptors - product data　　　
　　　　　　　　http___www.hubersuhner.pdf

② SMA(f) - N(f) HP製測定器用で新品同様｡ Nメスコネクタはステンレス､SMAメスコネクタは金メッキ

③ SMA(f) - N(f) 2009.5.7

④ SMA(f) - N(f)

⑤ SMA(f) - N(f) 　　SUHNER製 　1,600円 N型の中心コンタクトは6ツ割

⑥ SMA(f) - N(m)

⑦ SMA(f) - N(m) 　HIROSE HRM_508S 　4個　　DC-12.4GHz 　2007.1

　カタログ

⑧ SMA(m) - N(ｆ)　　HIROSE　HRM-556S-1　　Advantest_スペアナR3273用入力変換コネクタ　　　　　2011.4.6

カタログ：　HRM- 553S-1__j31100037.pdf　（このコネクタの記載はない）

SMA - SMA

① f-f 　

ヒロセ電機 Model　502-1S　・・・　8本
ヒロセ電機 Model　502　　　・・・　 1本

② f-f　レセプタクル

ヒロセ電機 Model　513S　・・・　４本
ヒロセ電機 Model　501S　・・・　 1本

③ f-m、m-f　試験時用セーバーコネクター　　各１個
　　ねじが無く差し込むだけで使える。
　　　　着脱を繰り替えす試験時に便利なコネクタ

オリエントマイクロウェーブ　
　　BX00-0418-02

R-SMA (ｆ) - SMA (m) 、　R-SMA (m) - SMA (ｆ) 変換コネクタ 　各１個　　　　　　2011.7.15　千石電商にて購入

SMA-SMB ・・・　１０個　　2008.3

7mm　

①	7mm - 3.5mm(m)	Anritsu 34AS50-2
②	7mm - 3.5mm(f)	Anritsu 34ASF50 　3.5mmメス、スロット無し
③	7mm - K(f)	Anritsu 34AKF50 　Kコネクタ（2.92mm）

2011.4.6

VNA Calibration and Verification Kits 36xx Operation & Maintenance Manual__10100-00024.pdf

④
⑤

7mm - 3.5mm
7mm - 3.5mm

(m)
(ｆ)

　・・２個
　・・１個

⑥

7mm - 3.5mm

(m)

　・・２個

2011.4.6

⑦ 7mm - N(ｆ)　アンリツ(WILTRON)　34ANF50　木箱付き　　　2008.2

Anritsu_精密RF マイクロ波コンポーネントカタログ
Anritsu_計測器総合カタログ 2008年版
 Anritsu_精密測定用同軸アダプタ 34シリーズ
 Anritsu_WILTRON_Products_Catalog

⑧ 7mm - N(m)　アンリツ(WILTRON)　34ANF50

2011.4.6

⑨ 7mm - SMA(m) PE9215 ２個　　 2008.9.30

N(m) - BNC(f)　　2007.3　2100円/8個

BNC Uリンク　　3個　　2016.8.20
　　　　　ハムフェアにて　　100円ｘ3個

HP 11856A 75Ω BNC Accessory Kit
　　　　　　　　　　　2012.5.29

構成品・数量

N 75Ω (オス) - BNC 75Ω (オス）	２個
N 75Ω (オス) - BNC 75Ω (メス）	２個
N 75Ω (メス) - BNC 75Ω (オス）	２個
N 75Ω (メス) - BNC 75Ω (メス）	２個	(欠品)
BNC 75Ω (オス）　ショート	１個
BNC 75Ω (オス）　終端	１個
木箱	１個

Agilent_11856A_75_Ohm_BNC_Accessory Kit__OpSv_manual.pdf

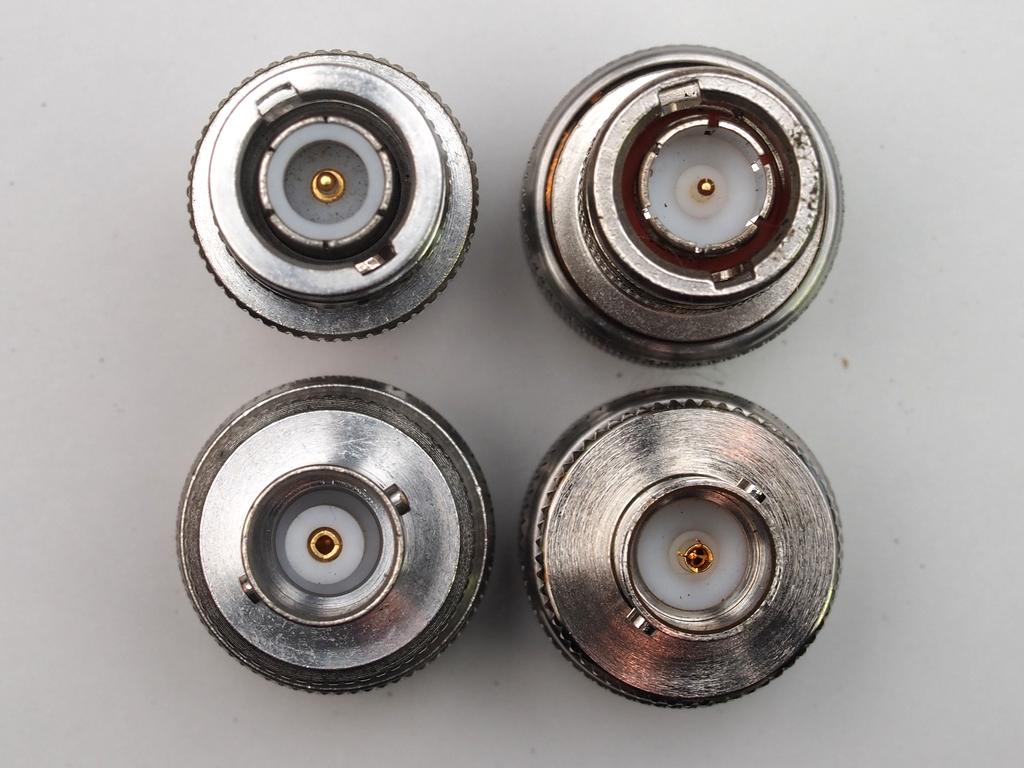

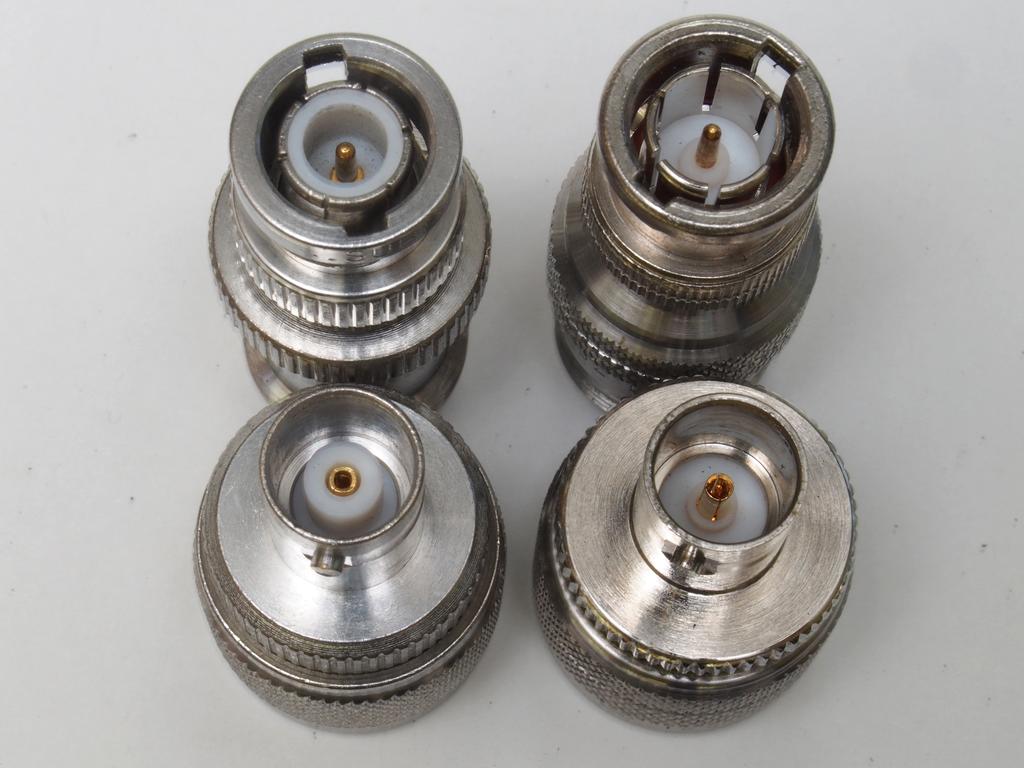

BNC 50Ωコネクタと BNC 75Ωコネクタ　　　仕様比較

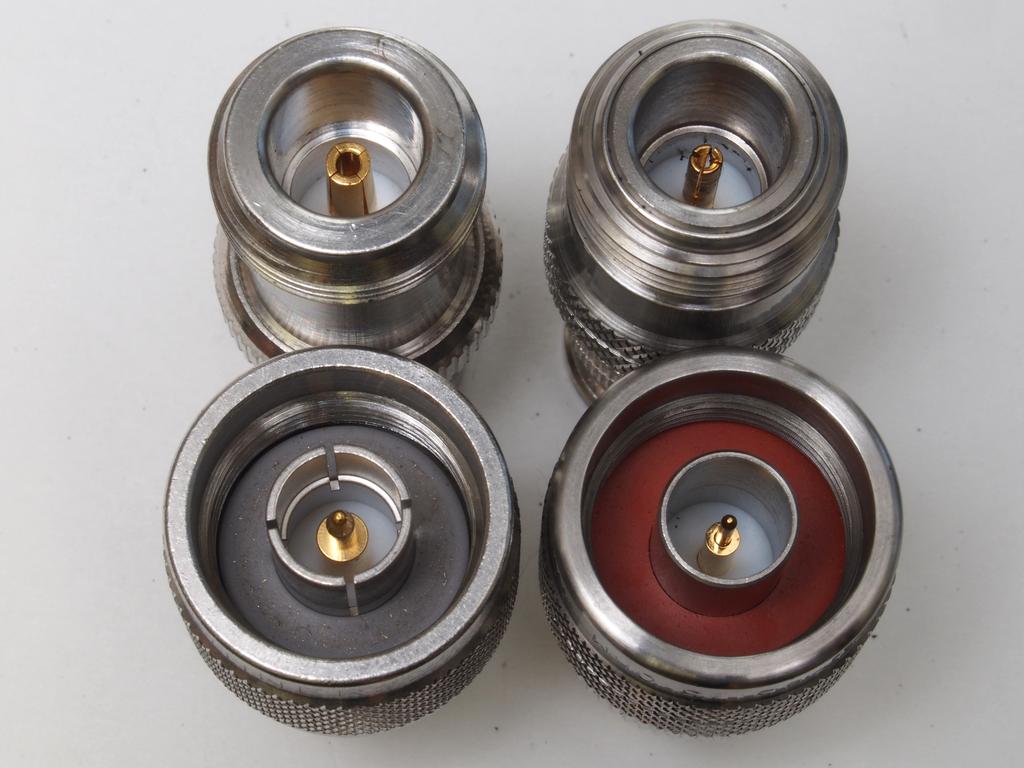

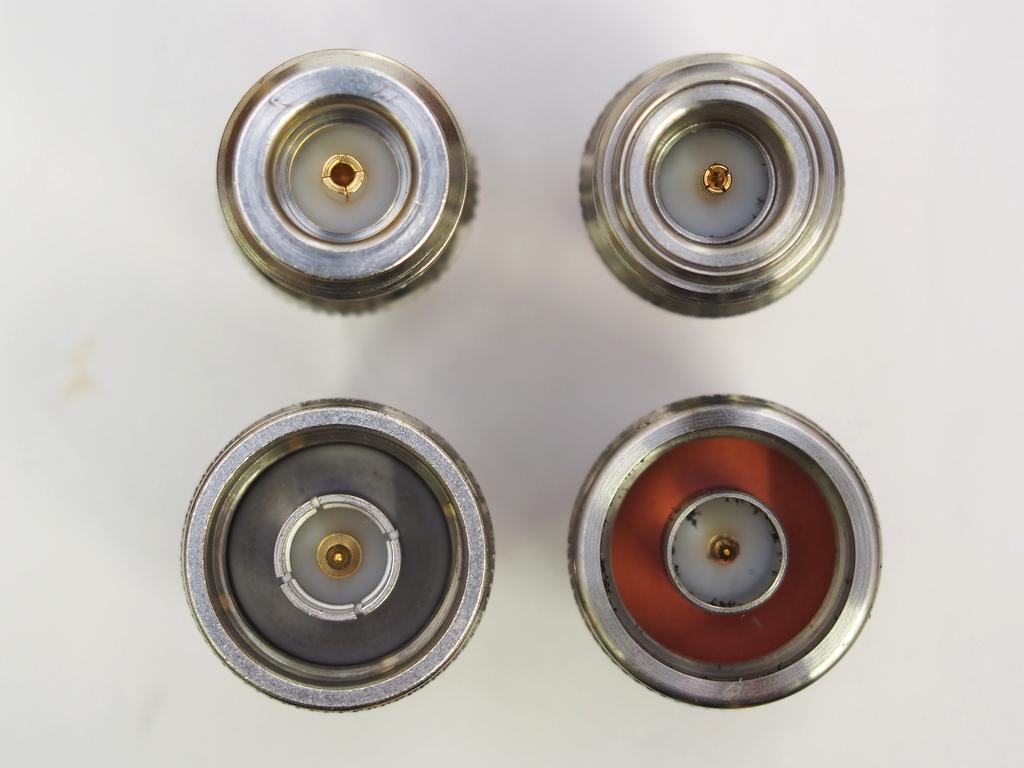

N 50Ωコネクタと N 75Ωコネクタ　　　仕様比較

BNC 50Ω	BNC 75Ω	BNC 50Ω	BNC 75Ω

N 50Ω	N 75Ω	N 50Ω	N 75Ω

コネクタ保護キャップ

①　Nコネクタ	②　SMAコネクタ　　400円　　　黒小20個セット　800円	③　BNC 　　24個/1,320円

SMAメス型レセプタクル
　新品未使用ハムフェア2003にて　(50個/3000円?)
　　　オリエントマイクロウェーブ社製　　型式：DX00-0097-10

General Radio GR874

・「GR874」、「G874」、または「874」と呼ばれる。
・米国 General Radio(GR) 社が1960年代に計測機器用に開発したコネクタで、GR社製の計測器や標準機器に使用されている。
・高価なため、BNCや,N,SMA負けて現在ではGR社の計測器にわずかに使用されているのみ。　
・オス／メスのないコネクタ。

正式名称「General Radio Type 874」　　　　　　　　参考外部リンク：GR875カタログ（IET LABS, INC)

補足：　General Radio社（後に GenRad と改名）の製品は、2000年に QuadTech社から IET Labs社が引き継ぎ生産している

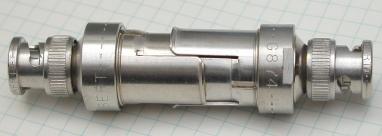

GR874 - BNC(m) 変換コネクタ　　Gilbert Engineering 社（米）製　G874-QBPA　　　２個　　　　2006.3　　

　　標準コンデンサ　SES 201GRC の付属品として入手　

GR874 - BNC(f) 変換コネクタ　　Gilbert Engineering 社（米）製　G874-QBJA　0874-9700　２個　　　　2012.2.24

GR874 - Ｎ型（メス）変換コネクター　　General Radio 874-QNJA 　　３個　　　2012.4.22　　　

DC ～ 8.5 GHz、 50Ω、 max 1,000V pk、 20kW (DC ～ 100kHz)

GR874　ショート終端器　　　General Radio　874WN　　　DC ～ 7 GHz　　　2012.4.22　　　　　　

GR874　ロータリージョイント　General Radio　874-JR　DC ～ 4 GHz、 50Ω、機械的長さ：64mm　2012.4.22

トルクレンチ

① SMAコネクター用トルクレンチ
　　　6 kgf・cm　　　新品

  ② HP 8710-1765
　   　8lb-in 5/16 inch … APC3.5, APC2.4, APC1.85 用
  　　　　　　新品メーカ販売価格： 47,180円 (2002年11月確認)

③ HP 8710-1764
　　8lb-in 20mm … NMD3.5, NMD2.4 用

HP　54120Tデジタルオシロスコープのアクセサリーとして入手

　　　締め付けトルクの一覧

	コネクタ	レンチ幅	締め付けトルク			Agilent社のトルクレンチ製品型番	備考
	コネクタ	レンチ幅	N･cm	kgf･cm	ポンド･インチ lbf･in	Agilent社のトルクレンチ製品型番	備考
①	SMA	5/16 インチ	56　(90)	6 (9)	5 (8)	8710-1765 (8710-1582)	推奨トルク値は種類によって異なる
①	2.92 mm		56　(90)	6 (9)	5 (8)	8710-1765 (8710-1582)
②	3.5 mm		90	9	8	8710-1765
	2.4 mm
	1.85 mm
③	NMD3.5 NMD2.4	20mm	90	9.2	8	8710-1764
	1 mm	6mm	45	4	4	8710-2079
	7 mm	3/4 インチ	136	14	12	8710-1766, 8710-1935
	N	3/4 インチ	136	14	12	8710-1766, 8710-1935	通常は手で固くしめる

　　　トルクの単位と換算

	ＳＩ単位系（ﾆｭｰﾄﾝ・ﾒｰﾄﾙ）	重力単位系（ｷﾛｸﾞﾗﾑ・ｾﾝﾁ）	ｲﾝﾁ・ﾎﾟﾝﾄﾞ単位系
単位間の換算	1N・ｃm = 0.1020kgf・cm 1N・ｃm = 0.08850lbf・in 1N・cm = 0.09312lbf・ft (1ft = 12in)	1kgf・cm = 0.09807N・m 1kgf・cm = 0.8680lbf・in 1kgf・cm = 0.07233lbf・ft	1lbf・in = 1.152kgf・cm 1lbf・in = 0.1130N・m 1lbf・ft = 13.83kgf・cm 1lbf・ft = 1.356N・m (1lbf = 16ozf)

　　1in=2.54cm、1ft=30.4cm、1lb=0.454kg、1in・lbs=1153kgf・cm、1ft・lbs=13.83kgf・cm、1kgf・cm=0.8673in・lbs

参考外部リンク： Agilent マイクロ波同軸コネクタ　5988-8015JA.pdf

コネクターゲージ

技術情報メモ：　

精密ＲＦコネクタ、コネクタゲージ

ＭＡＵＲＹ APC-7 コネクターゲージ
　　　　　　　　 2010.3.19

WILTRON APC-2.4 コネクターゲージ
2010.3.10

参考外部リンク：
	ピンの深さ一覧表	Agilent 5306MTA_FAQ_CONNECTORS03.pdf
		アンリツ　Precision_Terminations_Operation_and_Maintenance_Manual__10100-00004.pdf
	コネクターゲージカタログ・・・　Spectrum Elektrotechnik GmbH
