シリーズ
|
|
特性
インピー
ダンス
|
使用
最大
周波数
|
動作
最大
周波数 |
ロック方式
|
準拠規格
|
概略
仕様 |
開発時期、特徴 |
備考
|
|
|
|
不整合 |
200MHz
|
|
ネジ
M16ｘ１
|
JIS-C-5419
JIS-C-6506
|
仕様 |
|
JIS規格での呼称：「C11形コネクタ」
|
|
|
|
50Ω
|
2GHz
|
|
バヨネット
|
JIS-C-5412,
MIL-C-39012,
DSP-C-6202
|
仕様 |
1950年にPaul NeillとCarl Concelmanが開発
Ｎコネクタを改良小型化し開発 |
Bayonet Neill-Concelman Connector
JIS規格での呼称：「C02形コネクタ」 |
|
|
|
75Ω
|
1GHz
|
|
バヨネット
|
JEITA RC-5233
|
|
「C16形コネクタ」 TV, Video, Audio用途に使用される |
|
|
|
|
50Ω
|
2GHz
|
|
ネジ
7/16-28UNEF
|
MIL-C-39012
JEITA RC-5235
|
仕様 |
1956年にRATHEON社のJ.H.MUNROが開発
BNCを改良開発 |
T: Twist |

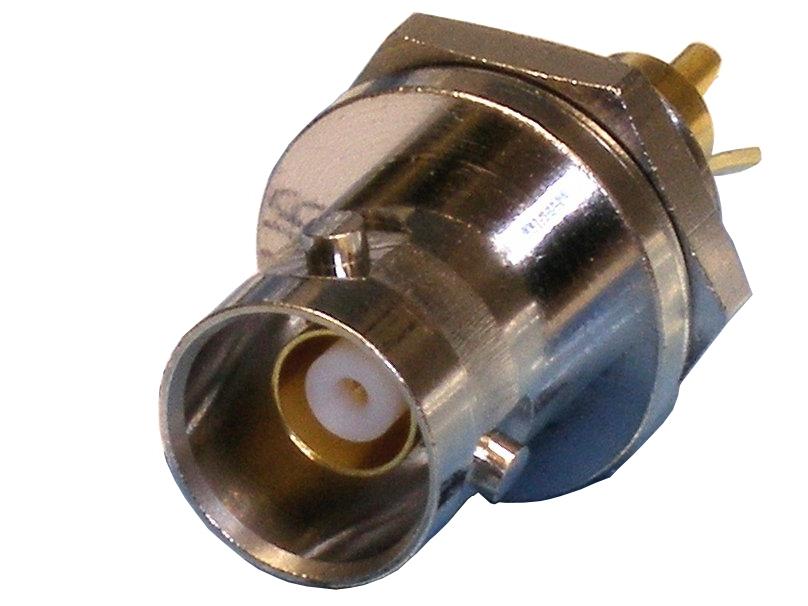

Triax
BNC , TNC |
 |
不整合 |
500MHz |
|
バヨネット |
|
|
同軸コネクタのシールド効果を向上させるためにシールドを加えた三重構造の同軸コネクタ。
内部の外部導体は機器との間で絶縁されており、外来ノイズを効果的に遮断しクロストークも向上する。 |
3点バヨネット方式。
2点バヨネット方式もある
精密計測機器のノイズ対策用。 |

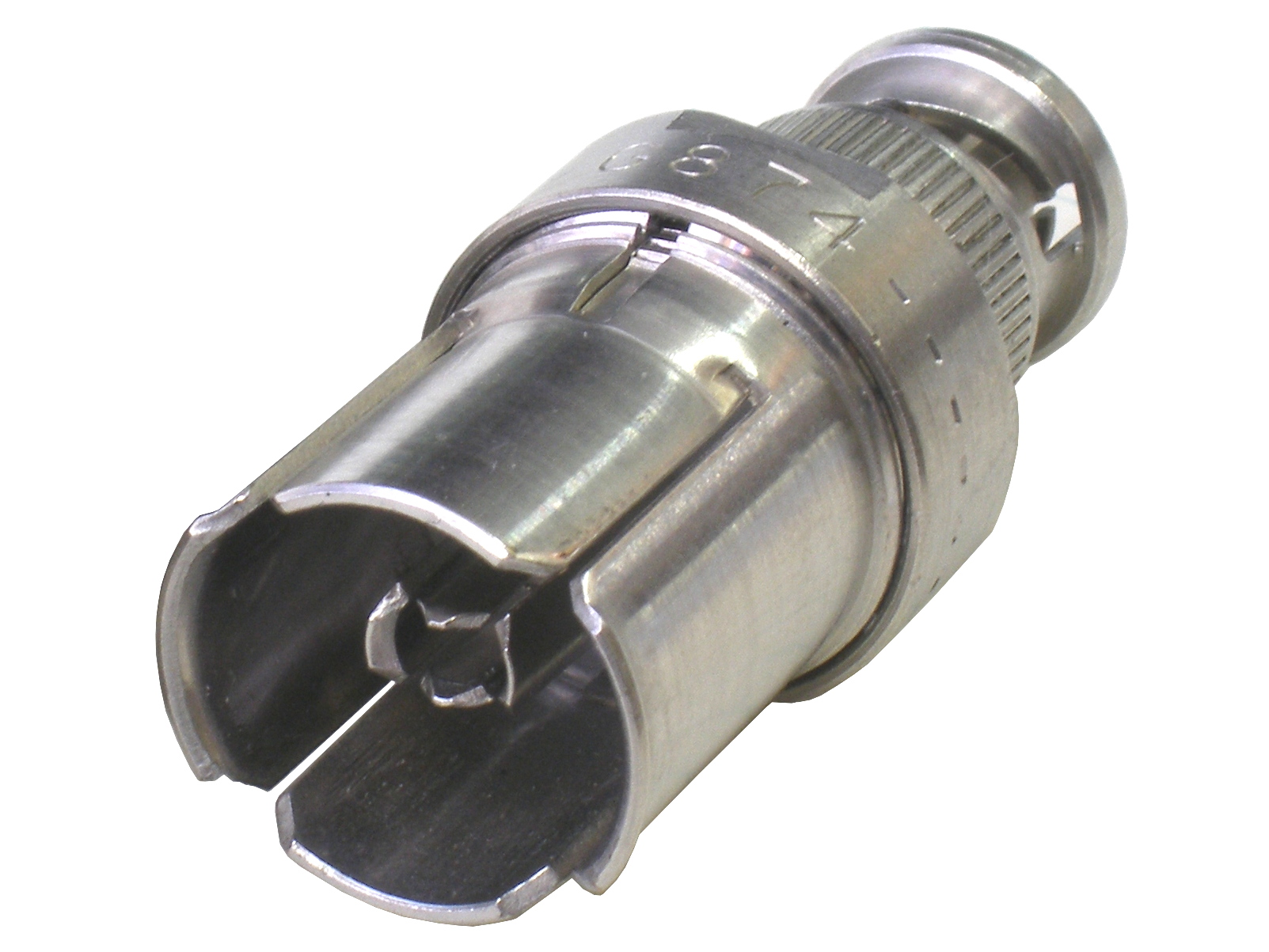

GR 874
G874 |
 |
50Ω
|
9GHz
|
|
スライドオン |
|
|
米国 General Radio(GR) 社が1960年代に計測機器用に開発したもの
高価なため、BNCや,N,SMA負けて現在ではGR社の計測器にわずかに
使用されているのみ。 オス／メスのないコネクタ |
正式名称「General Radio Type 874」
参考外部リンク：GR875カタログ（IET LABS, INC) |

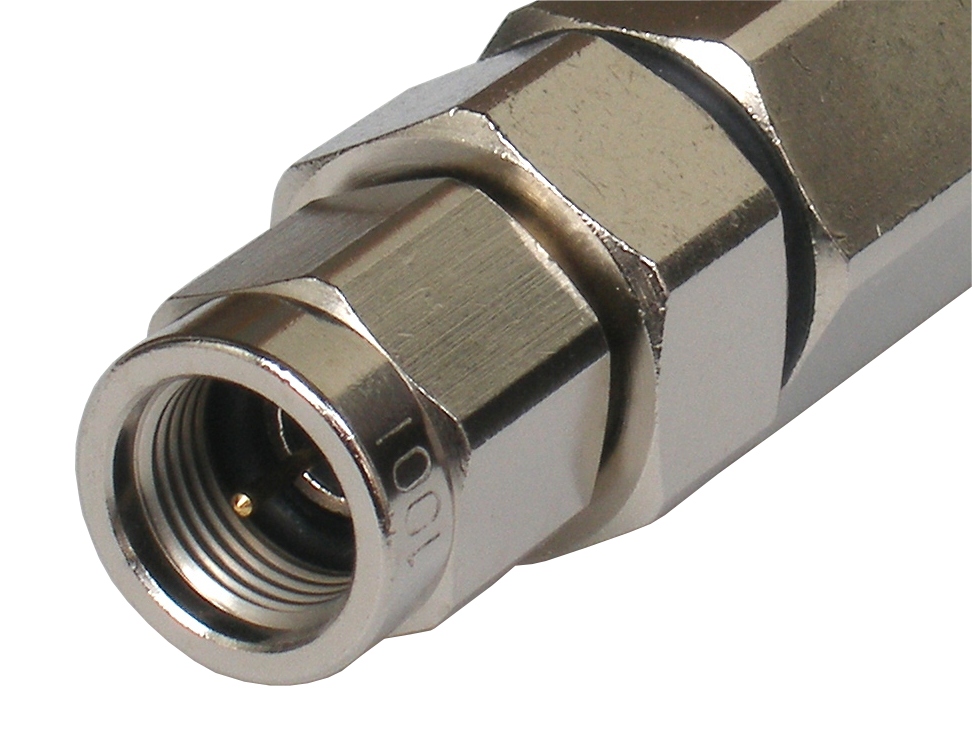

| F |
F形 |
 |
75Ω |
1GHz |
|
ネジ
3/8-32UNEF |
JEITA RC-6012A付属書 |
仕様 |
ケーブル中心導体を中心コンタクトとして使用する （5Cまで） |
“F” Port (Female Indoor) |
| C12形 |
890MHｚ |
JEITA RC-5220B |
「C12形コネクタ」 中心コンタクトが圧着式 |
| C15形 |
2.15GHz |
JEITA RC-5223A |
「C15形コネクタ」 衛星放送対応型として2150MHzの高周波に対応 |
| C13形 |
1.6GHz |
プッシュオン |
JEITA RC-5221A |
「C13形コネクタ」 プッシュオン結合方式 |
| HN |
|
|
|
|
ネジ |
MIL-C-3643 |
|
|
|
| C |
|
50Ω |
11GHz |
|
バヨネット |
MIL-C-39012 |
|
|
|

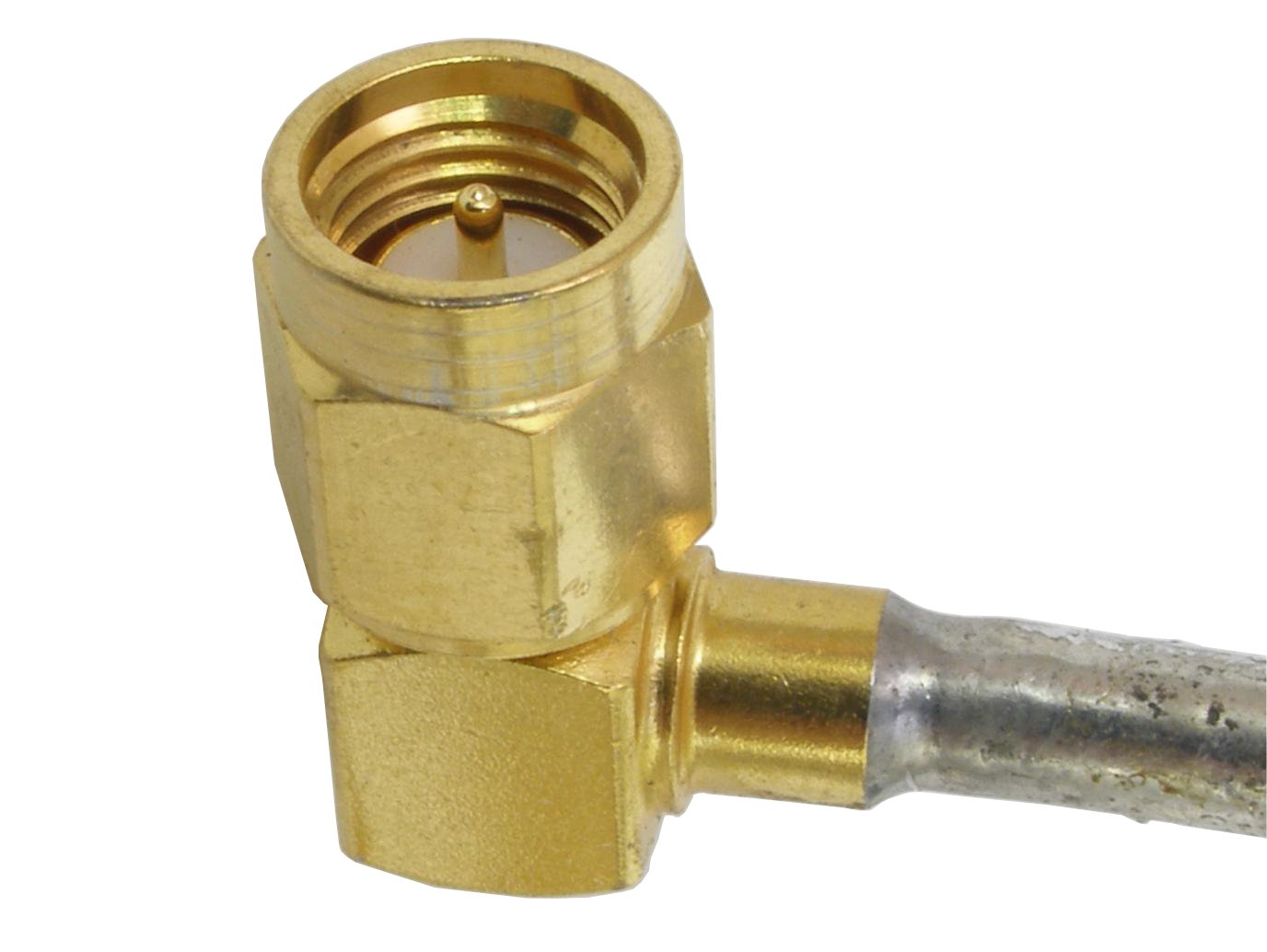

| SMA |
 |
50Ω
|
18GHz/
24GHz
|
|
ネジ
.250-36UNS
|
MIL-C-39012,
MIL-STD-348
JEITA RC-5234 |
仕様 |
1956年にBENDIX RESEARCH社のJAMES CHEALが開発
Amphenol社が最初に製品化
中心導体はテフロンで支えられている |
SMA: Sub-miniture A |
| SSMA |
|
50Ω
|
40GHz
|
|
ネジ
|
MIL-PRF-39012 |
|
SMAシリーズより小型の超小型・高周波コネクタ |
|

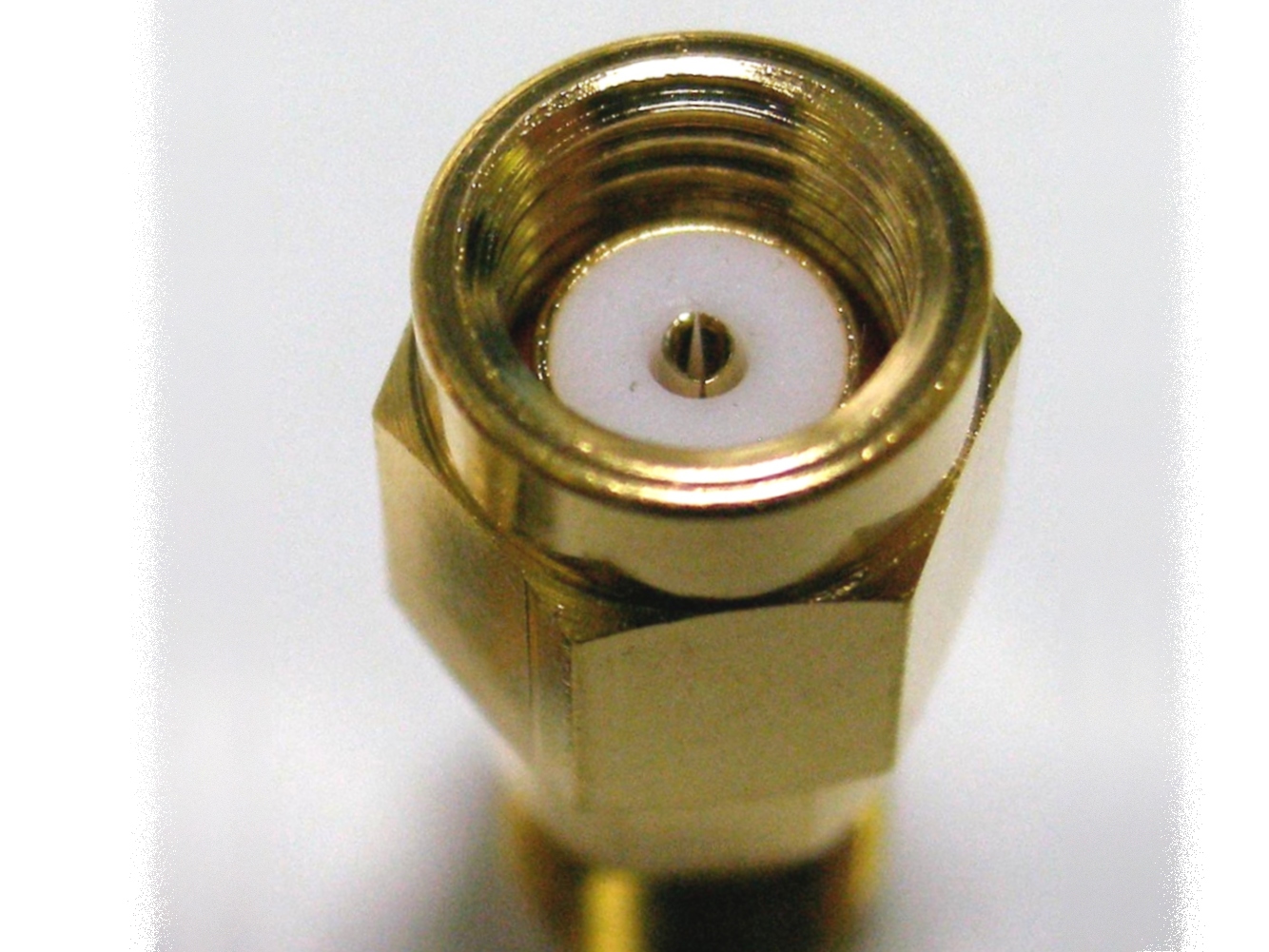

RP-SMA
or RSMA |
 |
50Ω
|
18GHz
|
|
ネジ |
|
|
逆極性SMA、リバースSMA
標準のSMAに対して、中心導体のオス・メスが逆になったもの
無線機器の使用者が容易に標準外のアンテナ等を接続できないように使用されていることが多い |
Reverse Polarity SMA
無線LAN機器の外部
アンテナ接続コネクタ |

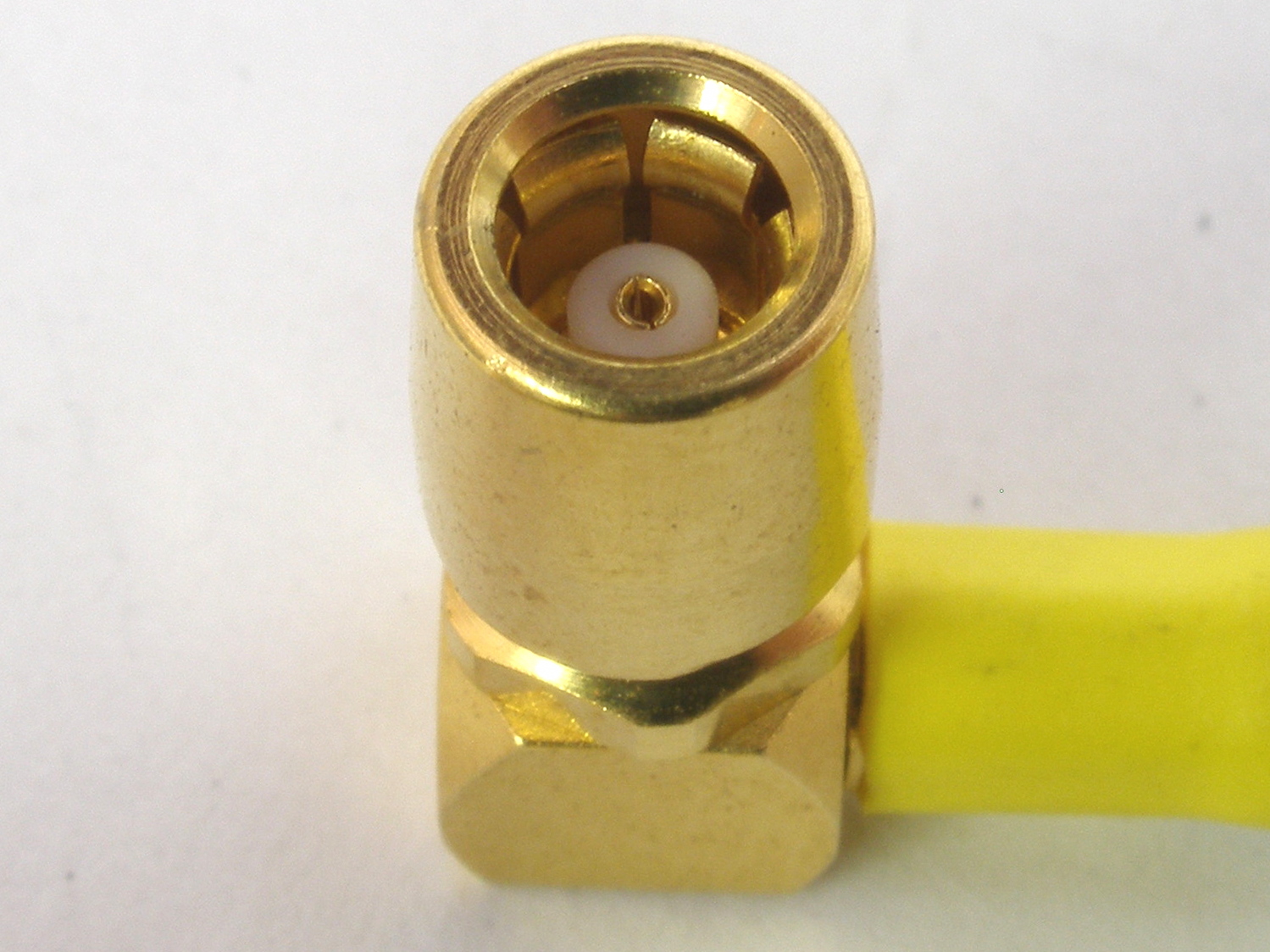

| SMB |
 |
50Ω
|
2GHz
|
|
プッシュオン |
MIL-C-39012,
MIL-STD-348 |
|
1960年代に開発 |
SMA: Subminiture B |
|
SSMB
|
|
50Ω
|
2GHz
|
|
プッシュオン
|
IEC-Pub,169-19
|
|
|
|
|
SSMB75
|
|
75Ω
|
1GHz
|
|
プッシュオン
|
-
|
|
|
|
|

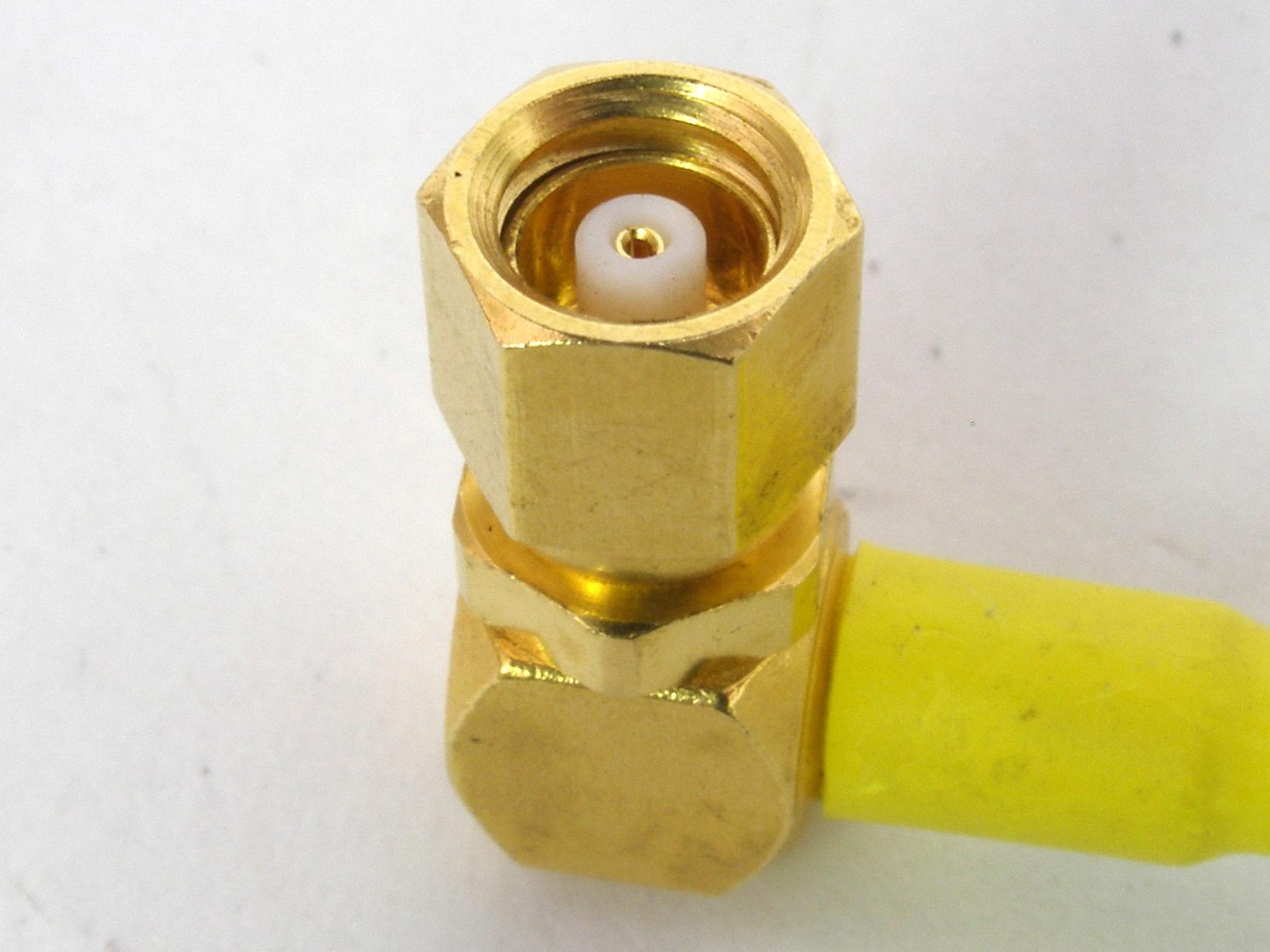

SMC
|
 |
50Ω
|
7GHz
|
|
ネジ |
MIL-C-39012,
MIL-STD-348 |
|
1960年代に開発 |
SMC: Subminiture C |
|

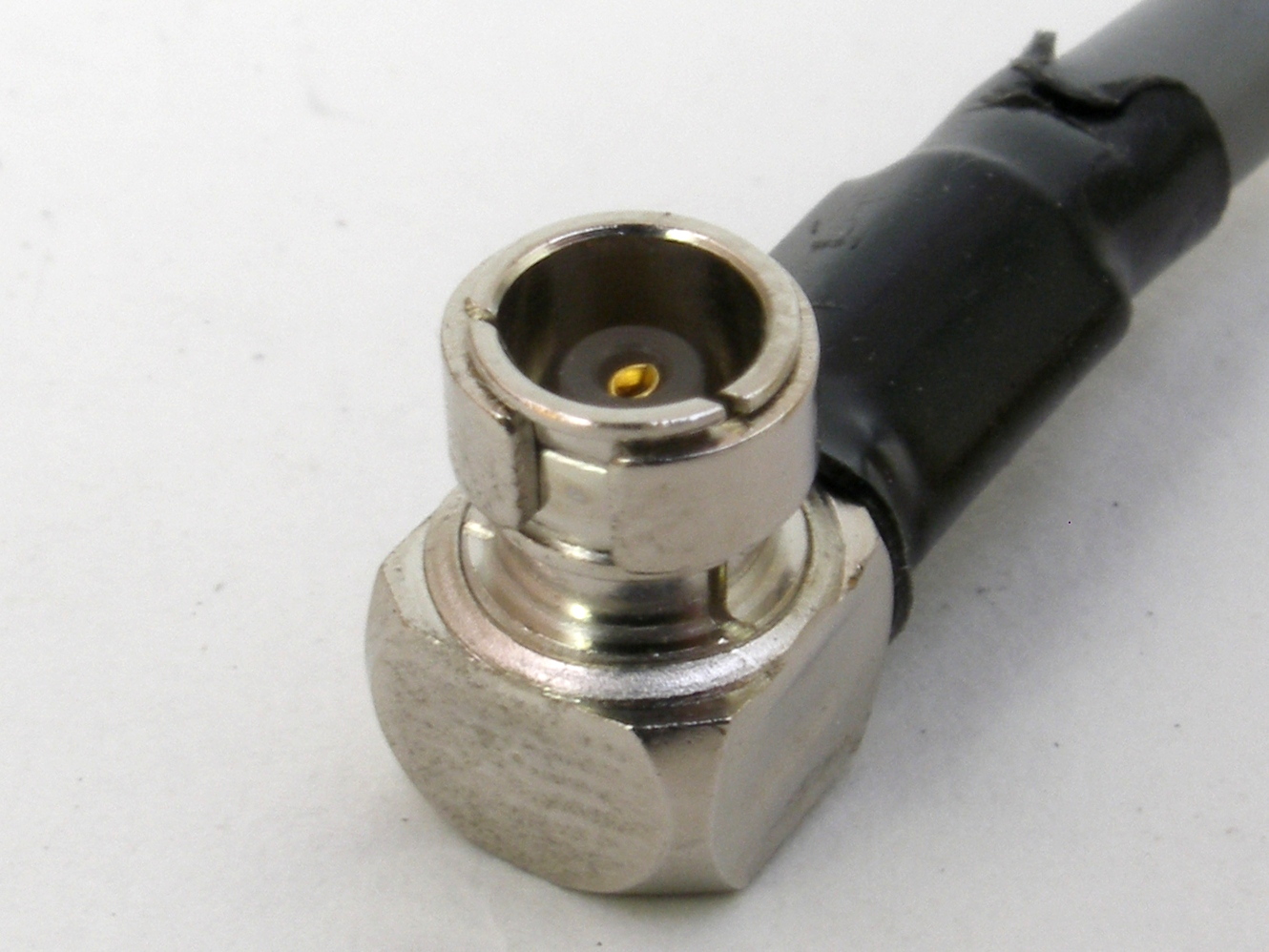

MCX
|
 |
50Ω
|
3GHz
|
|
プッシュオン
|
IEC61169-36
|
|
1980年代に開発
スナップオン・サブミニチュア・コネクタ |
GPSユニットのアンテナ
接続コネクタ |
|
MMCX
|
|
50Ω
|
6GHz
|
|
プッシュオン
|
-
|
|
1990年代に開発
マイクロ・ミニチュア・コネクタ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
50Ω
|
8.5GHz,
18GHz
|
|
ネジ
5/8-24UNEF |
JIS-C-5411,
MIL-C-39012 ,
IEEE Std. 287-1
|
仕様 |
1942年にBell Labsの Paul Neillが米軍向けに開発、４GHz以下用
1960年代に12GHzまで
1980年代には、スロットのないメスコネクタの中心導体で18GHzまで対応
メスコネクタ中心導体 ・・・ 4/6/8スロット/スロットレス |
N:Navy 又は Paul Neill
JIS規格での呼称：「C01形コネクタ」 |
| 14mm |
|
|
9GHz |
9.5GHz |
ネジ |
IEEE Std. 287-2 |
|
1960年代にGeneral Radio社とNBS（現NIST)が計量用(Metrology Grade)標準コネクタとして開発
オス／メスのないコネクタ |
|

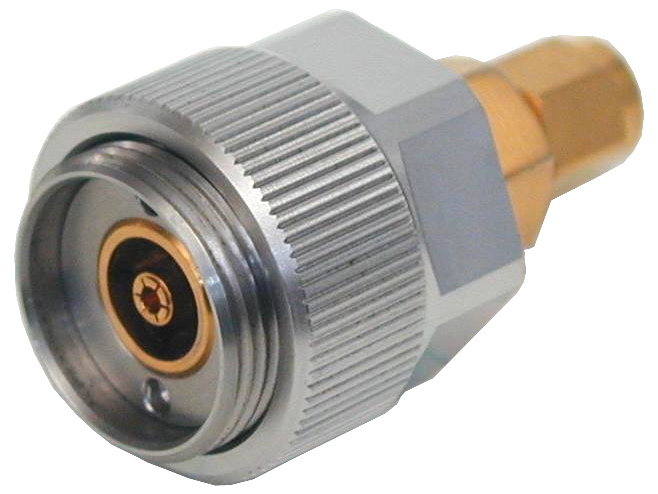

7mm ,
PC7 ,
APC-7 |
 |
50Ω
|
18GHz
|
19.4GHz |
ネジ
|
IEEE Std. 287-3 |
仕様 |
1960年代にHPとAmphenolが18GHz帯の精密型テストポート・コネクタとして共同開発
オス／メスのないコネクタ
他のどの同軸コネクタよりも再現性、整合性、温度特性、機械振動特性に優れている
中心導体 ・・・ 4 => 6スロット |
APC:
Amphenol Precision Connector |
3.5mm ,
PC3.5 ,
APC-3.5 |
|
50Ω
|
26.5GHz/
33GHz
|
38.3GHz |
ネジ
1/4-36
|
IEEE Std. 287-4 |
仕様 |
1970年代にHP社のLarry Renihanが設計し、AMPHENOL社と共同開発した
1980年代にHP社のulius Botkaが精密スロットレスへと改良
|
|

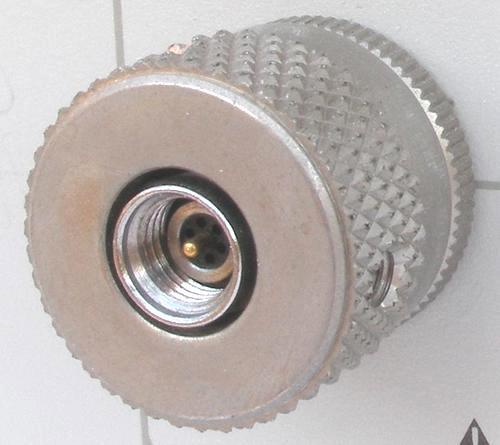

| NMD3.5mm |
 |
|
|
38.3GHz |
|
|
|
ケーブルとの着脱回数が多く、精密測定が要求されるベクトルネットワークアナライザー用にHP社が開発したもの
NMD3.5(m)（機器側）には通常の3.5mmが接続可能だが、NMD3.5（ｆ）（ケーブル側）には接続できない
外部導体の肉厚を厚くし機械的強度を強化したもの |
Network Measurement Division 3.5mm
（HP社内部門名の頭文字） |
2.92mm ,
K |
|
50Ω
|
40GHz
|
46.5GHz |
ネジ
1/4-36
|
IEEE Std. 287-5 |
仕様 |
1974年にMaury Microwave社のMario MauryがMPC3コネクタを設計
1983年にWILTRON社が若干改良しKコネクタとして市場に出す
SMAや3.5mmと互換性があり安価で40GHzまで使用可能
メス側中心導体の金属壁厚が薄く機械的なダメージを受けやすい |
SMA,3.5mmと接続可 |
2.4mm ,
PSC-2.4 ,
PC-2.4 ,
APC-2.4 ,
OS-50 |
|
50Ω
|
50GHz
|
56.6GHz |
ネジ
M7x0.75
|
IEEE Std. 287-6 |
仕様 |
1986年にHP,Amphenol,M/A-comの３社が共同開発
Kコネクタより高性能を目指して開発。
Metrology Grade (PSC-2.4) ・・ HP社
Instrument Grade (APC-2.4) ・・Amphenol社
Production Grade (OS-50) ・・ MA/COM社 |
|
| NMD2.4mm |
|
|
|
|
|
|
|
|
|
1.85mm ,
V |
|
50Ω
|
65GHz/
67GHz
|
73.3GHz |
ネジ
M7x0.75
|
IEEE Std. 287-7 |
仕様 |
1986年にHP社が開発
1989年にWILTRON社は60GHzネットアナ用Vコネクタとして販売
2002年に67GHzネットアナ用に設計変更 |
2.4mmと接続可 |
| NMD1.85mm |
|
|
|
|
|
|
|
|
|
| W (1.1mm) |
|
50Ω
|
110GHz
|
|
ネジ
|
|
|
1996年にAnritsu/Wiltron社によって開発
ケーブルの中心導体をそのままオスコネクタの中心導体にする構造で低コスト |
|
| 1mm |
|
50Ω
|
110GHz
|
135.7GHz |
ネジ
M4x0.7
|
IEEE Std. 287-8 |
仕様 |
1989年にHP社のPaul Watsonが開発
国内開発メーカー：
ワカ製作所(Waka)、川島製作所(KMCO) |
|
|
|
|
|
|
|
|
|
|
|
|
7/16
|
|
50Ω
|
3GHz
|
|
ネジ
M29 x 1.5
|
IEC 61169-4
|
|
高電力用 |
|
|
31
|
|
不整合
|
-
|
|
バヨネット
|
MIL-C-39012
|
|
|
|
|
DM
|
|
50Ω
|
12.4GHz
|
|
ネジ
|
MIL-C-39012
|
|
|
|
|
27DP
|
|
50Ω
|
2GHz
|
|
プッシュオン
|
MIL-C-39012,
JIS-C-5415,
DSP-C-6205
|
|
|
|
|
PSC
|
|
50Ω
|
4GHz
|
|
プッシュオン
|
MIL-C-39012
|
|
|
|
|
27DS
|
|
50Ω
|
1GHz
|
|
ネジ
|
MIL-C-39012
|
|
|
|
|
Y90
|
|
50Ω
|
1GHz
|
|
プッシュオン
|
-
|
|
|
|
|
LPC
|
|
50Ω
|
1.5GHz
|
|
プッシュオン
|
-
|
|
|
|
|
PDM
|
|
50Ω
|
3GHz
|
|
プッシュオン
|
-
|
|
|
|
|
PSD
|
|
50Ω
|
18GHz
|
|
プッシュオン
|
MIL-STD-348A
|
|
|
|
|
PMA
|
|
50Ω
|
2.6GHz
|
|
プッシュオンフルロック
|
-
|
|
|
|
|
PML
|
|
50Ω
|
3GHz
|
|
フローティング
|
-
|
|
|
|
|
PLF
|
|
50Ω
|
3GHz
|
|
プッシュオンフルロック
|
-
|
|
|
|
|
27CP
|
|
75Ω
|
500MHz
|
|
プッシュオン
|
-
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
