技術情報メモ :   電圧標準、抵抗標準、キャパシタンス標準
 標準キャパシタ(標準コンデンサ)
直線上に配置    標準コンデンサー・標準抵抗、他   直線上に配置
メーカ 型番 品名 誘電体 C、R   基本精度    校正確度:     実測値      誤差
HP 16383A 標準コンデンサ 空気 100 pF 0.1 % 0.01 % 100.000
0.000 05

SRS   SRS 201GRC   標準コンデンサ 空気 200 pF 0.05 % ?  199.97
0.000 15

HP 16384A 標準コンデンサ 空気   1000 pF   0.1 % 0.01 % 1000.26
0.000 07

双信電機 SM228C   標準コンデンサ マイカ 0.01 uF ? ?
GR 1409-R 標準コンデンサ 0.05 uF 0.05 % 0.02 %
March
Measurement
MM10380 標準コンデンサ   1 uF 0.02 %  ?   2007年9月製
双信電機 TM-520-C 高容量標準コンデンサ   0.3μF 〜 1F
IET SC-900-110 精密可変空気コンデンサ 空気 10 〜 110 pF 0.1 pF ±0.04 pF  1997年12月製
GenRad 1422-CC 精密可変空気コンデンサ 空気 5 〜 110 pF  ? ?
GenRad 874-VLC 可変コンデンサ 空気 14 - 70 pF −−− −−−  1964年頃製
YHP CS-100A 標準コンデンサ ? ? ? ? ?
横河電機 CDS500 精密型可変空気蓄電器 空気 30 〜 520 pF ?  ? 昭和27(1952)年3月製
横河電機    ??   標準固定空気蓄電器 空気 500 pF ? ?  昭和24(1949)年6月製
General Radio 1482-E 標準インダクター 1 mH 0.1 % ?
HP 04285-61001 標準抵抗   100 Ω 0.1 % ? 99.958 Ω -0.042 %
HP 4278A キャパシタンスメータでの計測結果:                             2007.8.4

100p
100.000pF  D=0.000 05

1000p
Cp=1000.26pF  D=0.000 07

200p
199.97pF  D=0.000 15
  ・100Ω標準抵抗の計測(1kHz)結果: Rs=99.952Ω(誤差-0.0043%)、 Cp=0.00005μF、 G=10.0048mS
 HP 4192A LFインピーダンスアナライザーでの計測結果:          2008.2
 100pF標準コンデンサの計測結果
      1MHz,10kHz  ==>>

HP 16383A 校正用標準空気コンデンサ 100pF  シリアルNo.1840J00424           2007.2.1

HP 16384A 校正用標準空気コンデンサ 1000pF  シリアルNo.1840J00424               2005.1.12
 (上と同じシリアル番号)
 HP 4276A LCZメーターに接続し確度を確認。
まったく調整しないでこの表示が出るとは、
さすがHPです。
前所有者の計測値


 LCZ、LCRメータ等の校正に使用するコンデンサです。
 10MHzまで使用可能。
 日本で開発・製造されている製品。
 これは日本製ですが、2個ともイギリスの中古測定器店より購入
 HPからは16380A標準コンデンサセットとして販売され、 単品での販売はない。
             <仕様>   @1kHz、23℃±5℃
   16380A ( 4個セット ) 16380C ( 3 (4) 個セット )
  16381A    16382A    16383A     16384A     16385A     16386A     16387A     16388A
オプション 001
 ・容量 1 pF 10 pF 100 pF 1000 pF 0.01 pF 0.1 pF 1μF 10 μF
 ・確度  0.1 %  0.1 % 0.05%
 ・校正確度  0.01 %
 ・安定度  <300 ppm/年  <50 ppm/年
 ・損失係数  <0.0001 ≦0.0004 ≦0.0005 ≦0.0007 ≦0.0005
 ・温度係数  +40 ppm/℃  +30 ppm/℃  -20 to +35 ppm/℃
   <参考> 1p、10p、100p、1000pFの4個1セットでの販売


 1981年販売開始:    US$2,450.00
 2008年現在の定価: US$4,264.00
 2013年現在の定価:   725,000円
 Agilent社でのフル校正料金:121,270円(@2008年)
0.01μ、0.1μ、1μFの3個1セットでの販売
  10 μF(16388A)はオプション001にて追加
    1985年販売開始:       $3,900.00
      オプション001(10μFを除く):-$900.00
    2008年現在の定価:    $7,312.00
    2013年現在の定価:   1,241,166円
    Agilent社でのフル校正料金:100,344円(@2008年)
参考記事:
「標準空気コンデンサ・セット146380Aの開発について」  酒寄寛(元アジレントテクノロジー)  RFワールドNo.10 2010.6.1 CQ出版 p.59
Agilent 16380A Op Sv manual 2000  16380-90011
Agilent 16380C Capacitance Standard Set Operation Note_2001  16380-9022
Agilent 16380V Opt 001 10 uF Capacitance Standard Upgrade Kit Manual 2003  16380-9011

SES 201GRC 標準コンデンサ 200pF ±0.05%                2006.3
 コネクターはGR874  (GR874−BNC変換コネクタ付)
参考外部リンク:GR874コネクタカタログ (IET LABS, INC.)

GRコネクタには
オスメスがない
付属品: GR−BNC変換コネクタ

双信電機 SM228C Standard Mica Capacitor 0.01uF             2007.12.28
仕様不明

GR 1409-R  Standard Mica Capacitor 0.05uF ±0.05%      2015.8.5
 ・基本精度  ± 0.05 %
 ・長期安定度  ± 0.01 % /年
 ・校正確度    ± 0.02 %
 ・最高周波数  210 kHz
  GR 1409-R Catalog 1968 (US$ 65.00)

March Measurement MM10380 1uF ±0.02%  新品         2007.9
 ・校正値:  C=1 000 040pF
        D=0.0005
 ・温度係数:   -30 ±5 ppm

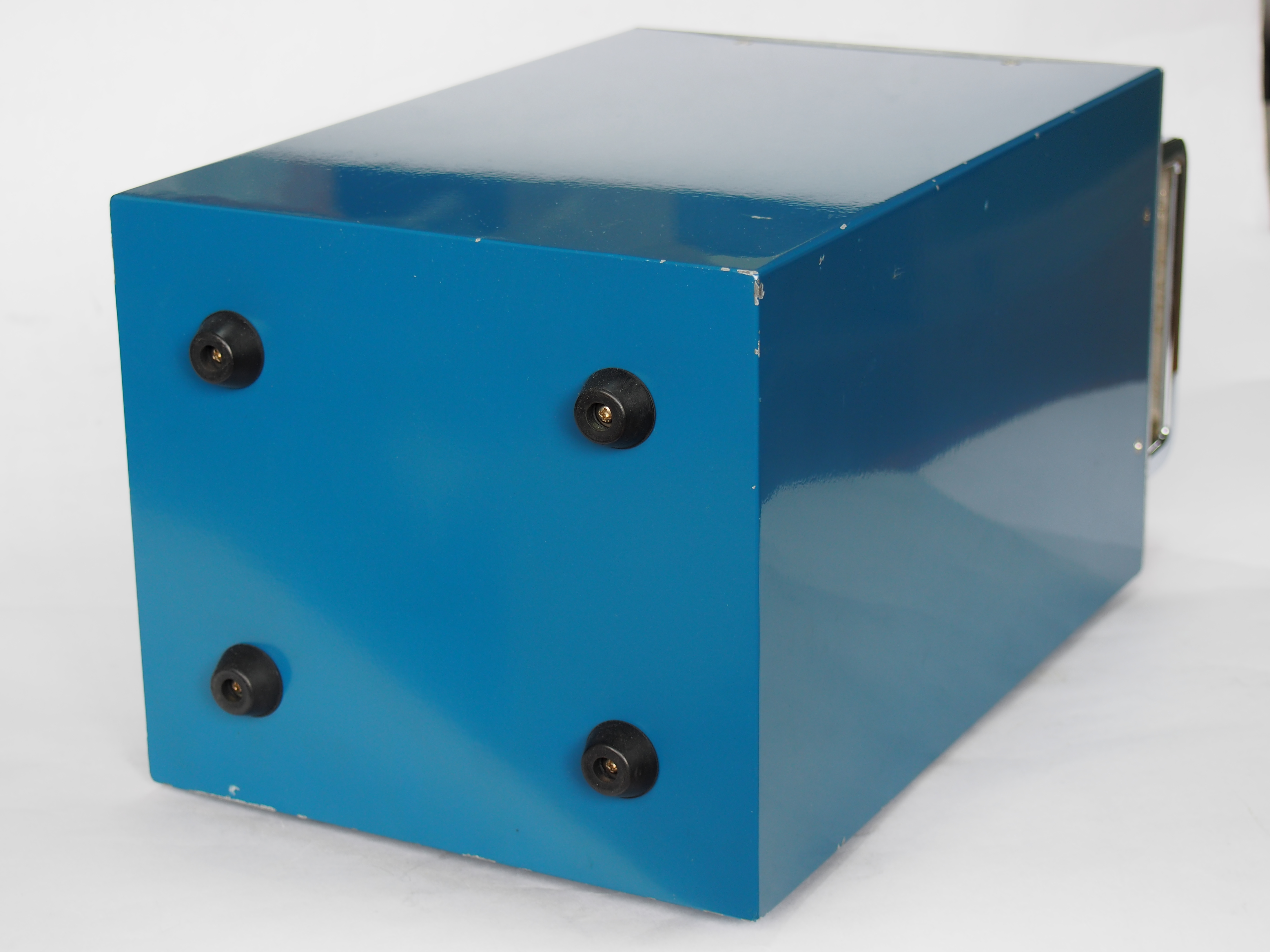

双信電機 TM-520-C High Capacitance Standard Capacitor  0.3μF 〜 1F      2014.2.4
詳細仕様不明

  推定仕様
10 mF  0.25%
1 mF  0.2%

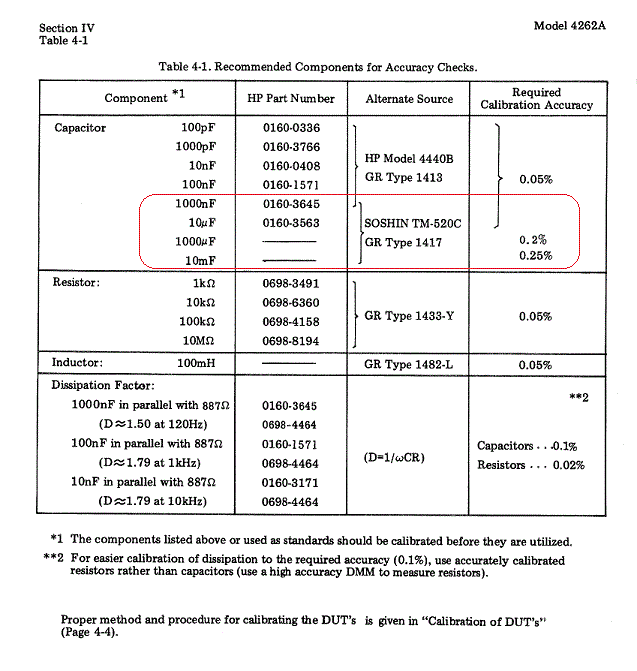

参考:HP 4262A manual

IET Labs, Inc. SC-900-110 精密可変空気コンデンサ 10 pF 〜 110 pF  1997年9月製     2013.6.2
   IET
SC-900-110
GenRad
1422-CC
 Capacitor Type   Precision variable air capacitor
 Test Conditions  Three-terminal measurement
 Range  10 pF 〜 110 pF 5 pF 〜 110 pF
 Resolution  0.02 pF per vernier diviation.
 Accuracy  ±0.1 pF initial, at 23℃; may be corrected to ±0.04 pF with attached calibration chart; calibration is traceable to NIST.
 Terminals  2 type 874
 Dissipation Factor  <20 x 106
 Temperature
Coefficient
 <±20 ppm/℃, at 23℃ for laboratory temperature range.
 Stability  <±0.02% of full scale per year
 Maximum Voltage  1,000 V peak.
 Insulation Resistance  >106
      校正表

GenRad 1422-CC PRECISION CAPACITOR 低損失可変エアキャパシタ  5 pF 〜 110 pF    2015.2.15

GenRad 1422 Instruction 1978.pdf
IET 1422 catalog JPN.pdf
IET 1422 catalog 2006.pdf
IET 1422 data sheet 2014.pdf
IET 1422 UserSv manual 2010.pdf

GenRad First of Letter Series Catalogs A 1916
GenRad catalog J 1936.pdf
GenRad catalog K5 1946.pdf
GenRad Experimenter 1954.pdf

GenRad 1404 Experimenter 1963.pdf
GenRad 1404 Series Primary Standard Capacitors catalog 2006.pdf
GenRad 1408 catalog 1997.pdf
GenRad 1409 NIMT Report.pdf
GenRad 1422 Instruction 1978.pdf


  IET Labs, Inc. 社製の標準コンデンサー        2015.2 現在
シリーズ 名     容量 温度安定度
( ppm/℃ )
長期安定度
( ppm/年 )

GenRad 1404 Primary Standard 10、 100 pF
  1000 pF
2 ±2
5 ±2
20 ガス封入形標準キャパシタ
5, 10 nF 4 ±2 40
IET SCA Highly Stable
capacitance standard
1 pF 〜 10,000 μF 10 0.01 % ・Air capacitors
・Silvered Mica
・MPPS
・Polypropylene
GenRad 1409 Standard Capacitor 0.001 μF (100 nF) 〜 1000 μF 20 0.01 % ・Silvered Mica
・Metallized Polypropylene Sulfide
                       (MPPS)
GenRad 1403 High Frequency
Standard Capacitor
0.001 pF 〜 1000 pF 20 to 40 0.05% Air Capacitor
IET SC-900-110 Precision variable
air capacito

10 pF 〜 110 pF  20 0.02%
full scale
Air Capacitor
GenRad 1422 Variable
Air Capacitor
0.002 pF and as high as 1150 pF
(Depending on Model)
 20 0.02%
full scale
Air Capacitor
GenRad 1408 Reference Standard
Capacitor
10 pF 、 100 pF  10 pF:5 ±2
100 pF:2 ±2
1 Air-Bath, Oil Bath

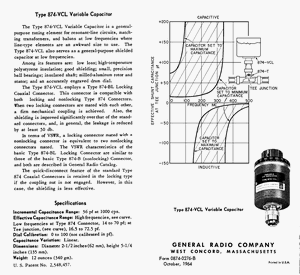

General radio (GR) 874-VCL Valiable capacitor  汎用可変空気コンデンサ  1964年頃の製品
 絶縁支持体 :  ポリスチレン
 コネクタ GR 874
 静電容量 14〜70pF(低周波数において)
 ダイヤル目盛り  0〜100
 容量変化 直線
参考外部リンク:GR874コネクタカタログ (IET LABS, INC.)

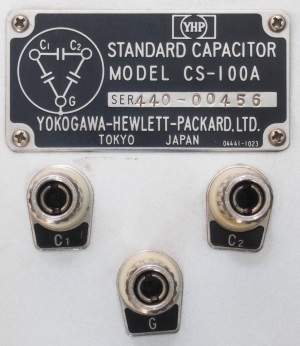

YHP CS-100A 標準コンデンサー        2015.12.12

横河電機 CDS500 精密型可変空気蓄電器  30〜520pF   昭和27年3月製       2006.9.17
  ・きわめて微細な変化を読み取り可
    主目盛り板:5,000目盛り、副尺:1/10
  ・残留インダクタンス、損失定数小
  ・温度係数小
  ・バックラッシュ小
  ・容量は較正表から読みとる
仕様:
 容量値:  約28〜530pF
 残留インダクタンス:  0.06μH以下
 損失定数(Cxtanδ):  0.05X10~-12
 絶縁抵抗:  100MΩ以上(DC500Vにて)
 バックラッシュ:  1/10,000以下
 容量温度係数:  30ppm/℃

本体の銘板
バリコンの銘板

横河電機 標準固定空気蓄電器  500pF       昭和24年6月製            2010.4.13
  詳細仕様不明
2010年3月に閉校となった都立工業高校の備品だったもの

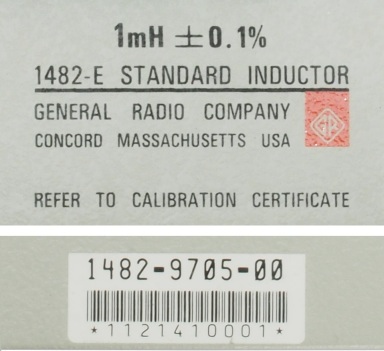

GENERAL RADIO 1482-E 標準インダクター  1 mH ±0.1%        2015.12.13
GENERAL RADIO 1482 Data Sheet.pdf

HP 04285-61001 4端子対標準抵抗 100Ω ±0.1%             2005.4
 4285A LCRメーター(75kHz〜30MHz) の付属品
 2005.5現在補修パーツとして単体販売中(47,155円)
 直流抵抗の4Wモードでの実測値:
        2005.5.3 気温:23.9℃、湿度:35%
 99.95632Ω (誤差-0.044%)
 (ADVANTEST R6871Eにて)
 99.958Ω (誤差-0.042%)
 (Agilent 34401Aにて)
