時刻・周波数標準 Home Up Back  2020. 8. 5
    ・ GPS receiver
    ・ LORAN-C, FM/TV receiver
    ・ Time Code Generator,  Phase Comparator
   ・ Cesium Beam Frequency Standard
   ・ Rubidium Frequency Standard
   ・ OCXO       、     OCXO Unit
  技術情報メモ
（備忘録）

   時刻･周波数標準機器           BVA Quartz oscillator
   各種周波数標準装置の安定度比較            Allan Deviation
   HP（Agilent)社の周波数標準器    Phase Noise
   水素メーザ、セシウム、ルビジウム原子時計・周波数標準    Frequency counter
OCXO Unit Mfr.
Date		 Output
Frequency
(Hz)		 Short-term stability  long-term stability   Phase Noise (dBc/Hz)
1s 10s 1日 1年 10Hz 100Hz 1kHz
Oscilloquartz 2210    ( 8601 )   OCXO   1986 10M, 5M, 1M １x10-12 １x10-12 ２x10-11 ５x10-9 -138 -150 -150
HP E1938A　No.1、No.2 OCXO 1998  10 MHz
10811 シリーズ  --- 10 MHz ５x10-12   ５x10-10 １x10-7
0950-0411 1988  10 MHz
1813-0006 1985  5 MHz
00105-6012 1972,
1979		 5 MHz ５x10-11 ５x10-11 ５x10-10
5245A-69A 1972 1 MHz ２x10-10   ３x10-9
FEI FE-505B OCXO ?? 1pps
富士通 H48M-5348-H002 OCXO 1994   10 MHz
NEC Toyocom TCO-6703N ?? ２x10-10 ３x10-8
NEC M7P-QG0003-0001 ?? ３x10-10 ５x10-8
東通 TCO-646A ??  5 MHｚ
Wenzel Streamline OCXO 1995 10 MHz ５x10-11 -165
NDK BSUC573-612 1996
ERC EROS-750-SBR-2 1993 ５x10-11 ５x10-10 -130
Piezo 2910112 1994
東通  TCO-10GA5 1995 5 MHz
ERC EROS-800 1974 1 MHz
??? ??? ?? 5 MHz
東通 21047 水晶発振器ユニット 1974 100 kHz
NEC XB-9  水晶恒温槽  1969 4 kHz
NDK 33X5336 OCXO 1968 1 MHz
タケダ理研 XA-612 水晶発振器ユニット 1966 1 MHz
 新興電気工業 RTS-P-784   HC-6U型恒温槽 1968 31.12777 MHz
金石舎 FG-2 GT管水晶振動子 1962 250kHz
    技術情報メモ（備忘録）：     HP 10811シリーズ高安定オーブン式水晶発振器の仕様比較
超高性能水晶発振器の歴史　IEEE　1996年資料より

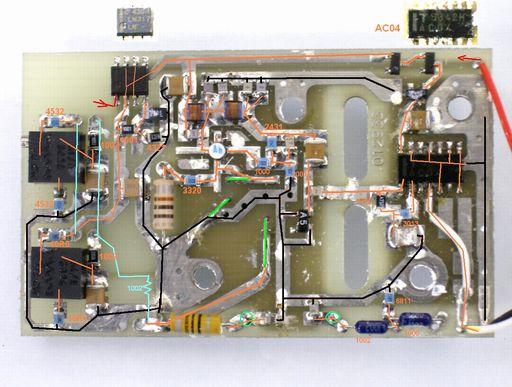

HP E1938A　OCXO　　10MHz    No.1、No.2
No.2　1998年製　2016.3.22
 回路図(1/2)
回路図(2/2)
No.1　1998年製　2009.8.8　故障品　修理不能

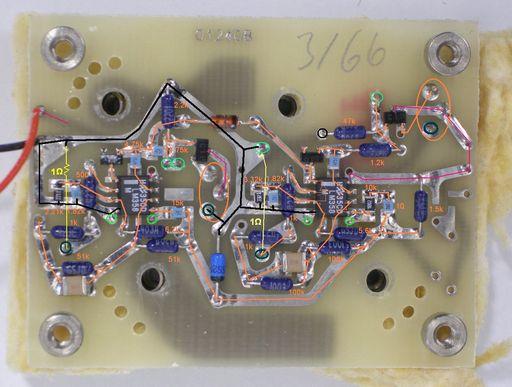

 部品配置図

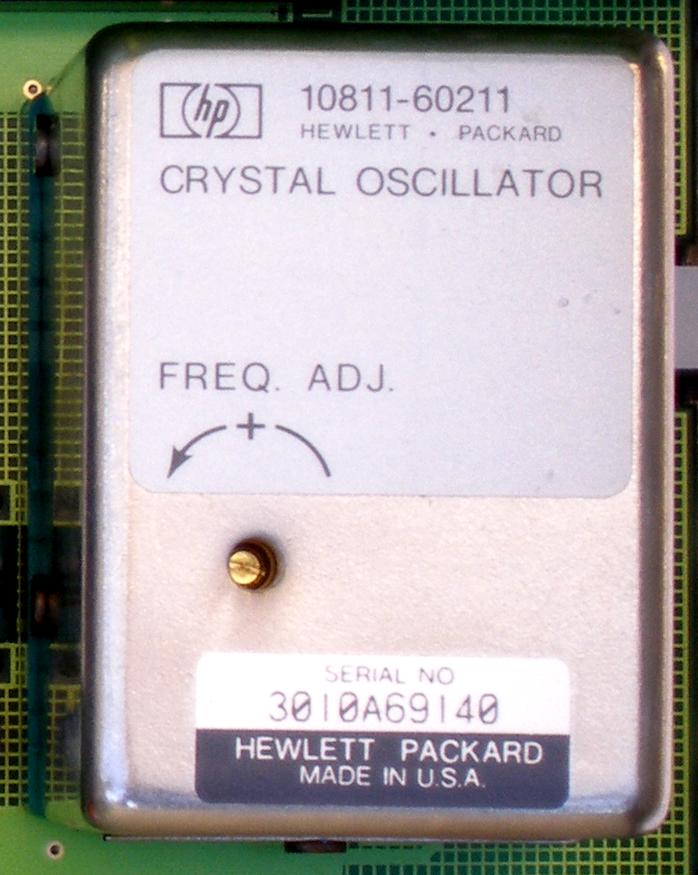

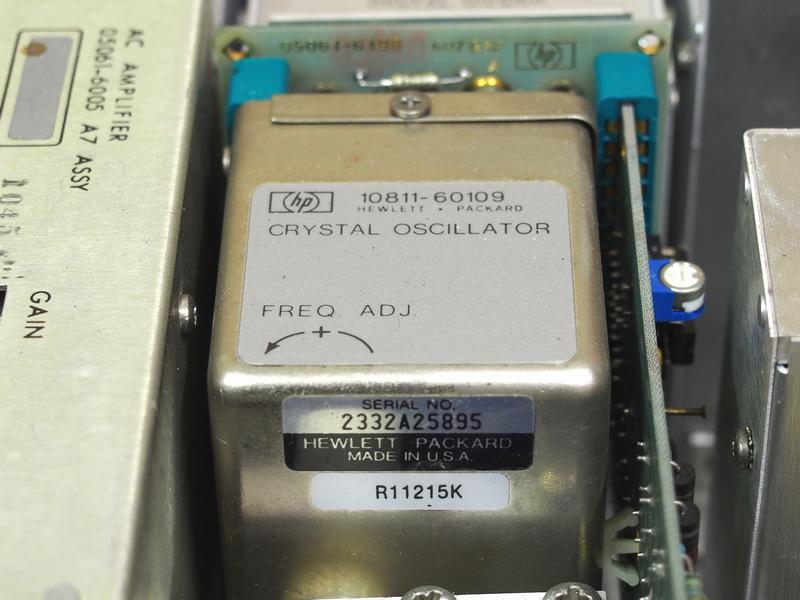

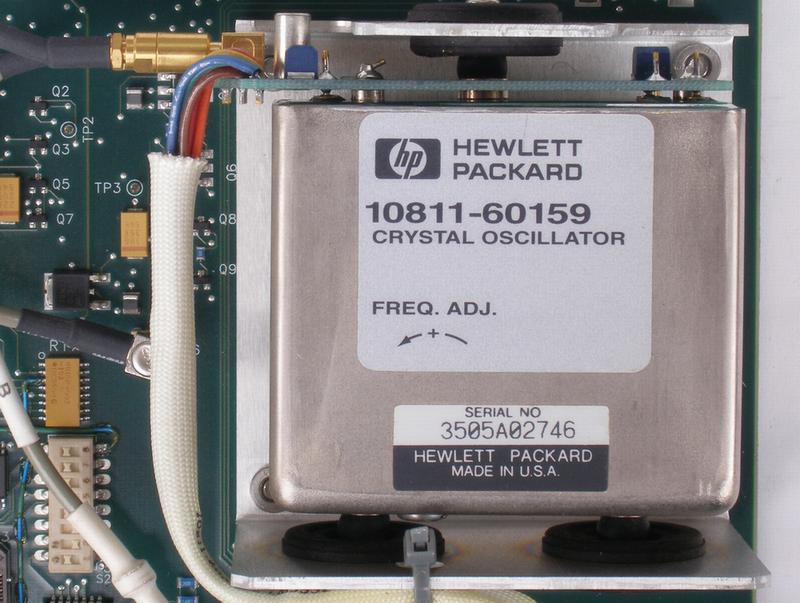

HP 10811 シリーズ　　OCXO 10MHz 　　
  10811D/E    10811A/B 10811-60159 05071-60219 10811-60109 10811-60211 10811-60111

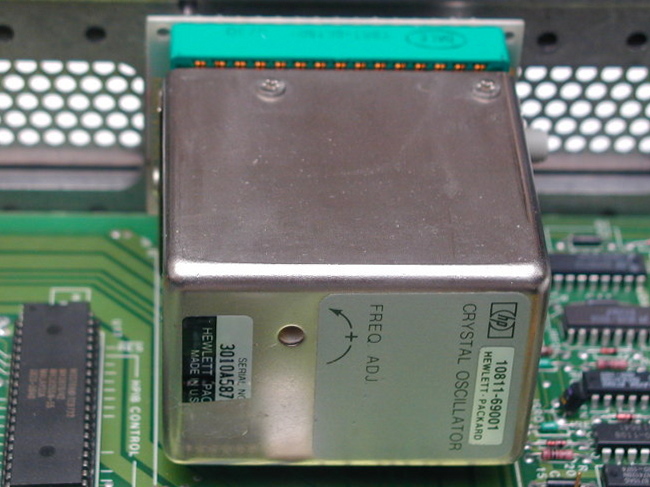

10811-69001
--- HP 8663A
SG
HP 55300A
GPS Rx
10811-60158 :
with shock mount studs		 HP 5071A
Cs Frequency Std.

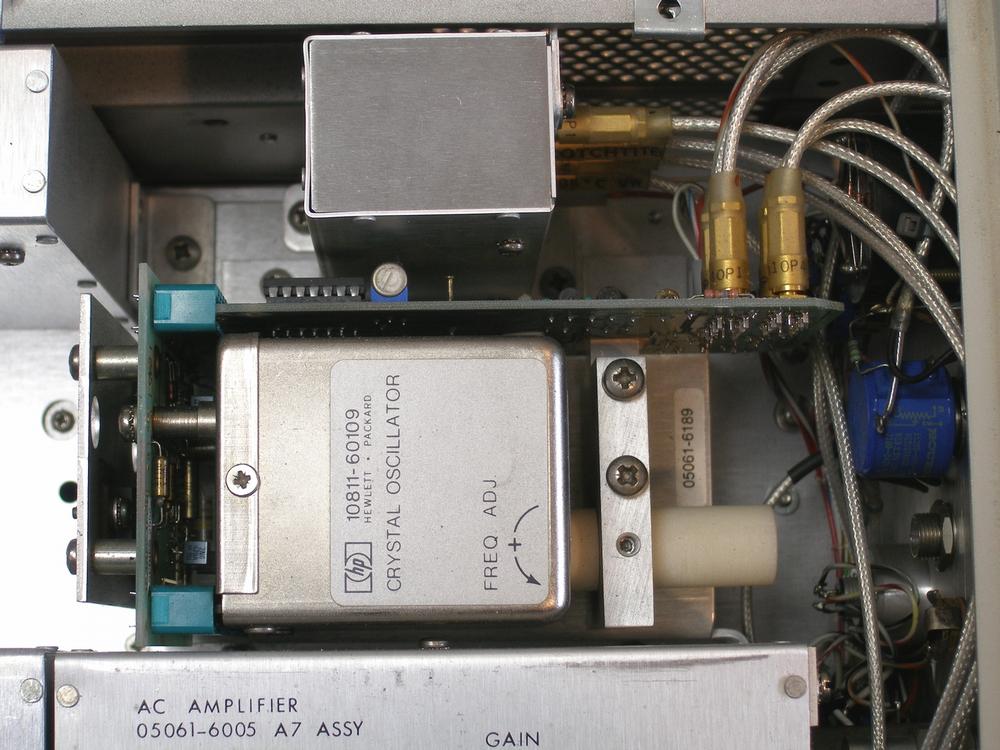

HP 5061B
Cs Frequency Std.
No.1,　No.2
HP 5352B
Microwave Counter
Option 010
 HP 5370B TI counter
HP 5334A Counter

 基本仕様：  発振周波数   10 MHｚ    HP 10811シリーズ高安定オーブン式水晶発振器の仕様比較
 周波数安定度    <5.0x10-12/ 1 秒
 <５x10-10/ 1 日
 <１x10-7/ 1 年
 温度安定度  <4.5x10-9/ 0 ℃ 〜 71 ℃

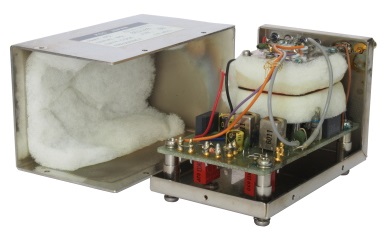

HP 0950-0411 OCXO 10MHz  　HP 8657A 取り外し品　1988年 6月製　2015.12.11

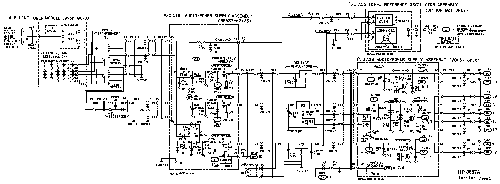

HP 8657A の回路図
Replaced By ： 0960-0909
0960-0909 を使用する製品：
　83220A
　8643A、8643A-001、8644B、8644B-001
　8645A、8645A-001、8656B、8657A、8657B-001
　8664A、8664A-001、8665A、8665A-001、
　8665B、8665B-001、8923B-1D5
　E5501A、E5501B、E5502B、E5503A、E5503B
　E5504A、E5504B		 HP 8656B Sv Manual vol.2 and 3 1986.pdf
HP 8657A,B data sheet 2000 5968-2704E.pdf
HP 8657A Quick Reference Guide 1990.pdf
HP 8657A Sv Manual 1993 08657-90157.pdf
HP 8657B Op Cal Manual 1992 08657-90115.pdf
HP 8657B Sv Manual 1989 08657-90007.pdf

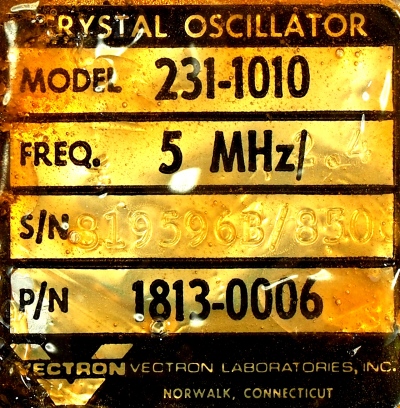

HP 1813-0006 (VECTRON 231-1010)  OCXO  5MHz  　1985年製　2018.8.25　ハムフェア   1,000-

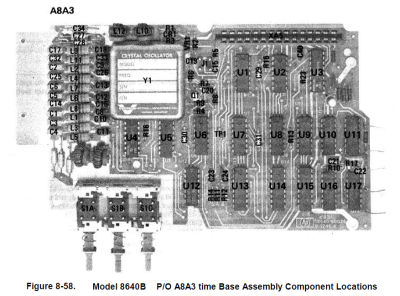

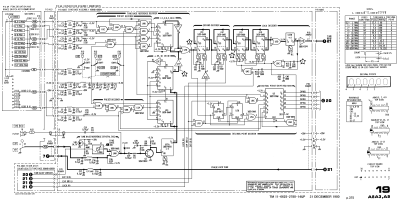

HP 8640B　A8A3  Time Base circuit
　
　 HP 8640B Op &Sv Manual 1974 08640-90017.pdf
HP 8640B Tec. Manual 1980.pdf
HP-8640B Tec. Manual 1986.pdf
HP 00105-6012 OCXO（オーブン式水晶発振器）   5MHz

 発振周波数   5 MHｚ
 周波数安定度    <５x10-10（24時間のウオームアップ後）
 <５x10-11/ 1 秒
 温度安定度  <５x10-11/ 1 ℃ （0 ℃ 〜 50 ℃）
       HP 105A/B op sv manual  1968
HP 105A/B 106A/B catalog  1969

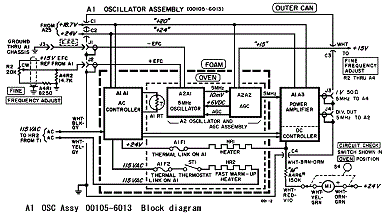

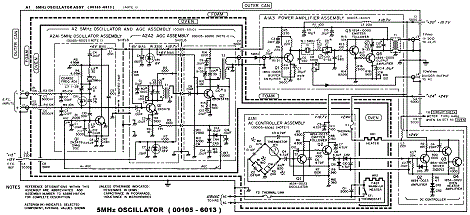

　00105-6013 水晶発振器ユニット の系統図と回路図　( 00105-6012 とほぼ同一回路 ）　　


    No.1    1972年製　      ・・・ HP 5248M 135MHz８桁周波数カウンターの基準周波数発生用

    00105-6012
SERISE 936

    No.2    1979年製　      ・・・ HP 105B　基準信号発生器用    　（故障修理済み）

    00105-6012
SERISE 1248A
   A1 ユニット

  A3 ユニット    周波数調整用可変コンデンサの頭

  故障修理箇所：
オーブン内温度検出用ブリッジ抵抗の断線
断線していた抵抗　R4 820Ω
HP 5245A-69A OCXO（オーブン式水晶発振器）  1MHz  　　1972年製　　HP 5245L カウンターの基準周波数発生用

 発振周波数   1 MHｚ
 周波数安定度    <３x10-9/ 24 時間
 短期安定度：　<２x10-10
 温度安定度  <２x10-10/ 1 ℃ （-20 ℃ 〜 +55 ℃）
 電源電圧依存  <５x10-10/ 電源電圧 ±10%
 出力周波数  0.1 Hz 〜 10 MHz (decade step)
HP 5245L service manual 1968 05245-9025.pdf
HP 5245L service manual 1966 05245-9009.pdf
HP 5245L,5253B Counter catalog 1965.pdf
HP Jounal Volume v.14 n.1 , Issue Sept-1962 .pdf

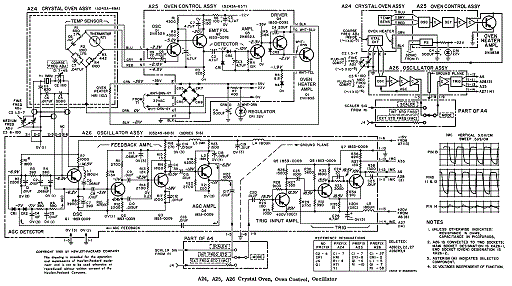

OCXO部回路図
FEI (Frequency Electronics, Inc.)  FE-505B  DOCXO 　　 2020.7.31
詳細仕様不明　
　　　　　　　　
 電源：+15V　0.8A(起動時）0.25A(定常時）
出力：１pps
内蔵ocxoの出力周波数：5MHz　		 現行販売品 FE-405A、FE-505A の仕様
　・アナログまたはデジタルインタフェース　(LSB 1.7x10-14)
　・温度安定度：<1x10-10　（-40℃〜+75℃）
　・長期安定度：<5x10-8/10yrs
　・再現性：1x10-10 after 1 hour, 24hrs off

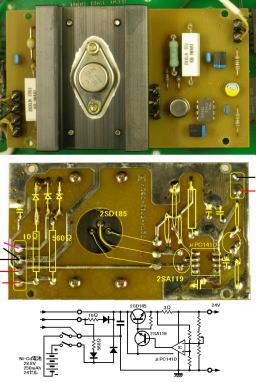

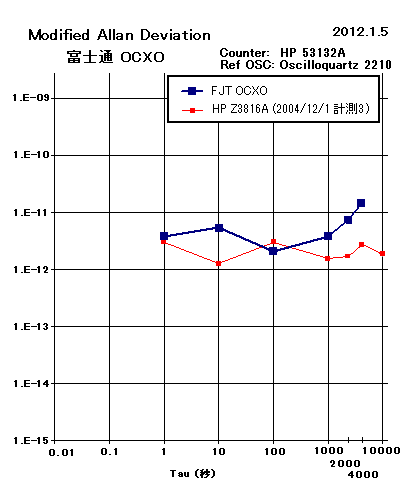

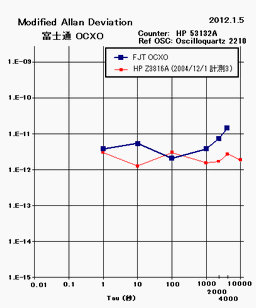

富士通　T72形 基準信号発生器　H48M-5348-H002　H57M-2609-001　OCXO　10MHz　1994年10月製　2011.12.25
NEC OCXO 　10MHz Oven Controlled Frequency Standard　　　　　　　2007.11.15

NEC (Toyocom)   TCO-6703N　SC-cut　10MHz
Utilising the Stress-Compensated (SC) crystal cut, this class of oscillator represents the very highest level of performance which is achievable with quartz-based oscillators.  Featuring rapid warm-up and low power consumption, excellent short-term and long-term stability.
 発振周波数   10 MHｚ
 周波数安定度    <３x10-8　/ 年
 <２x10-10　/ 日
 周波数調整範囲   ± 0.3 ppm (0-5V)
 出力  5V CMOS Compatible
 電源電圧  12 V
 消費電力  1A max (warmup),
 300mA typical (operating)
NEC (NDK)   M7P-QG0003-0001  AT-cut　10MHz
 発振周波数   10 MHｚ
 周波数安定度    <５x10-8　/ 年
 <３x10-10　/ 日
 温度安定度  <３x10-8
 周波数調整範囲   ± 0.3 ppm (0-5V)
 出力  5V CMOS Compatible
 電源電圧  12 V
 消費電力  1A max (warmup),
 300mA typical (operating)
Utilising the "AT" crystal cut, this device offers a very high level of performance.  Featuring rapid warm-up and low power consumption, excellent short-term and long-term stability.
東通　TCO-646A　OCXO　5MHz　　　2010..1.20
Wenzel Streamline OCXO　　SC-cut 　10MHz   Model: 500-04249B　1995年製造品

      TAS4500 RF Channel Emulator No.1 からの解体取り外し品 低位相ノイズ

 発振周波数 :  10 MHｚ
 Aging:   1x10-9 to 5x10-10
 Phase Noise:  -165dBc/Hz@1kHz,10kHz
 OUTPUT Level:  +13dBm
 電源電圧:  15 V
   Wenzel_OCXO_STR_2030 Catalog
NDK BSUC573-612　OCXO　10MHz　1996年製造品　　2018.11.11
詳細仕様不明

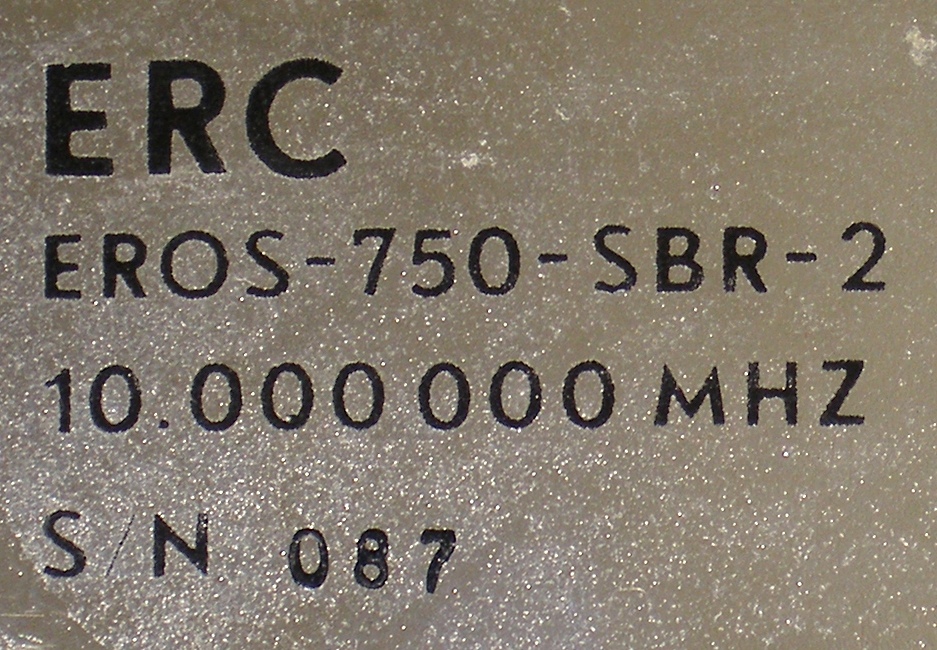

ERC EROS-750-SBR-2　OCXO　10MHz　1993年製造品　　　動作不良品を分解修理済み　2009.3
    SRS FS700 LORAN-C Frequency Standard　ロランC受信機の基準信号発生用OCXOユニット
内部のヒーター回路ショートのため故障していたものを分解清掃により修理済み
 発振周波数:  10 MHｚ
 Type:   AT-cut
 Aging:   5x10-10/day
 Allan variance:   5x10-11/1s
 Stability:   5x10-9/ 0 to 50 ℃
 Phase Noise:  -130 dBc/Hz @100Hz
 電源電圧:  +15 V, -15V

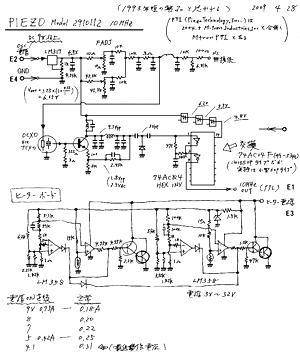

Piezo　OCXO　10MHz　　1994年製造品　動作不良品を分解修理済み　　2008.8.14
詳細仕様不明
      MtronPTI社（本社：サウスダコタ州ヤンクトン）はM-tron Industries Inc.とフロリダ州オーランドのPiezo Technology Inc.とが2004年10月に合併してできた会社で、ＬＧＬグループ（元Lynch Corporation）の子会社。
先進周波数コントロールアプリケーションのカスタム製品の開発を専門とし、北米、アジア、ヨーロッパに設計、製造、販売拠点を有す。 		  参考：
 xo5040 datasheet 62906
東洋通信機 TOYOCOM　TCO-10GA5　TCXO　５MHｚ　1995年製　 2008.9.18
　　ADVANTEST TR3110 に使用されているものと同一仕様品

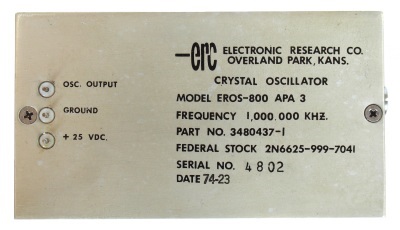

ERC EROS-800 APA 3　1MHz OCXO 　1974年（昭和49年）の製造品　2018.8.25　ハムフェア　500-
？？？　5MHz OCXO 　　　　2018.8.25　ハムフェア　1,000-

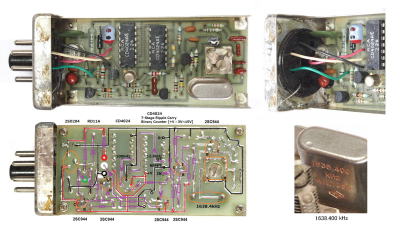

東洋通信機 TOYOCOM　STANDARD OSCILLATOR MODEL 21047　100kHz
　　1974年（昭和49年）頃の製造品　　2018.8.9

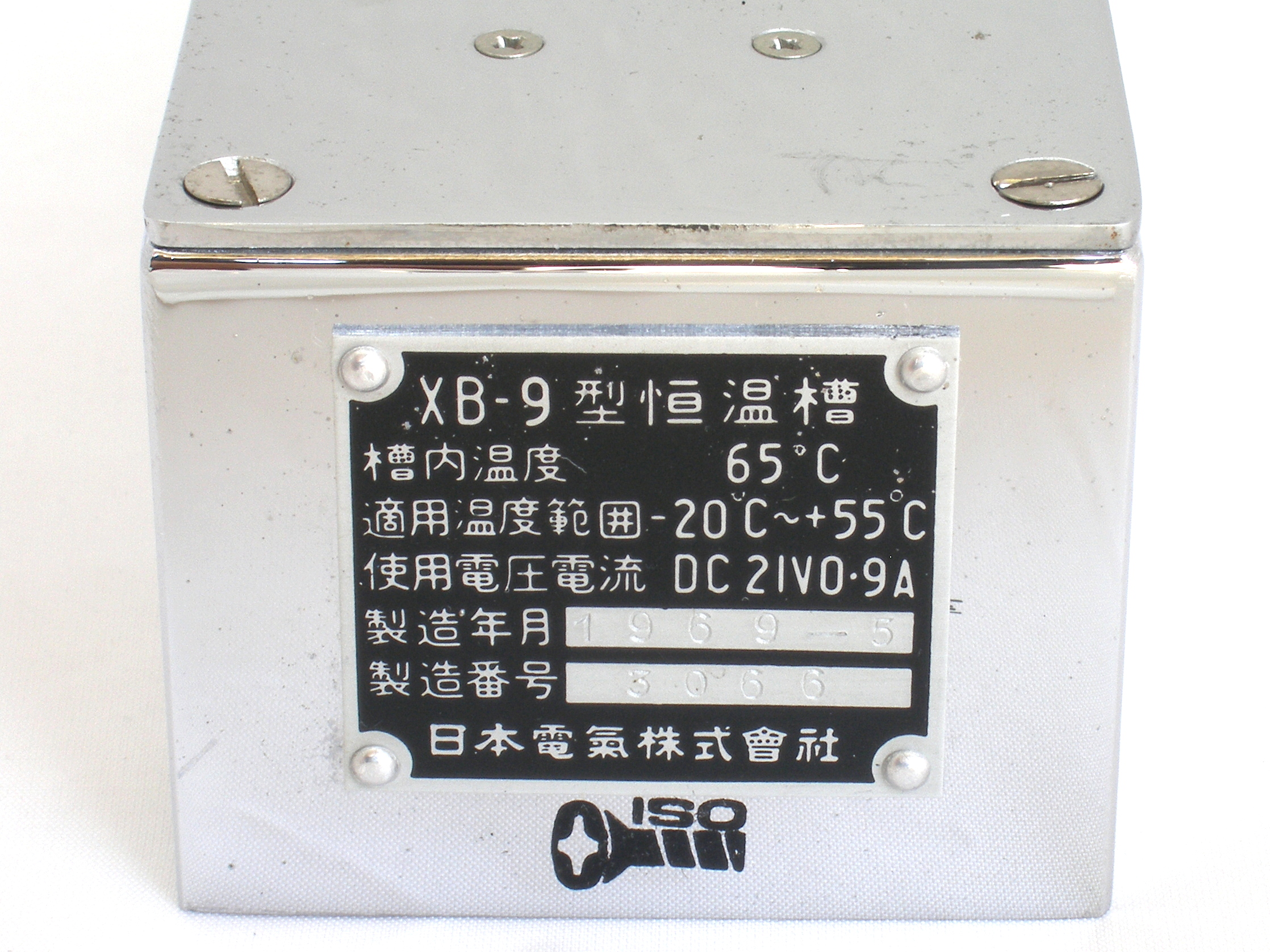

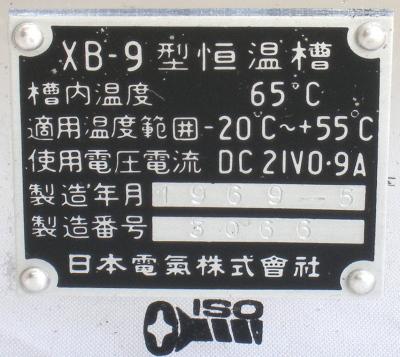

NEC　XB-9　水晶恒温槽　4 kHz　　1969年（昭和44年）製造品　　2010.1.27
 バイメタルによる温度制御の恒温槽

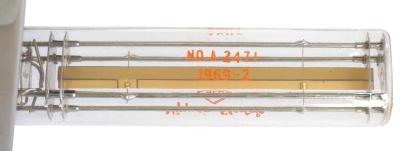

水晶振動子　　NEC　OTX-2305　4kHz　1969年製
XB-9型恒温槽
 槽内温度 　65℃
 適用温度範囲   　-20℃〜＋55℃
 仕様電圧電流 　DC 21V 0.9A
 製造年月 　1969-5

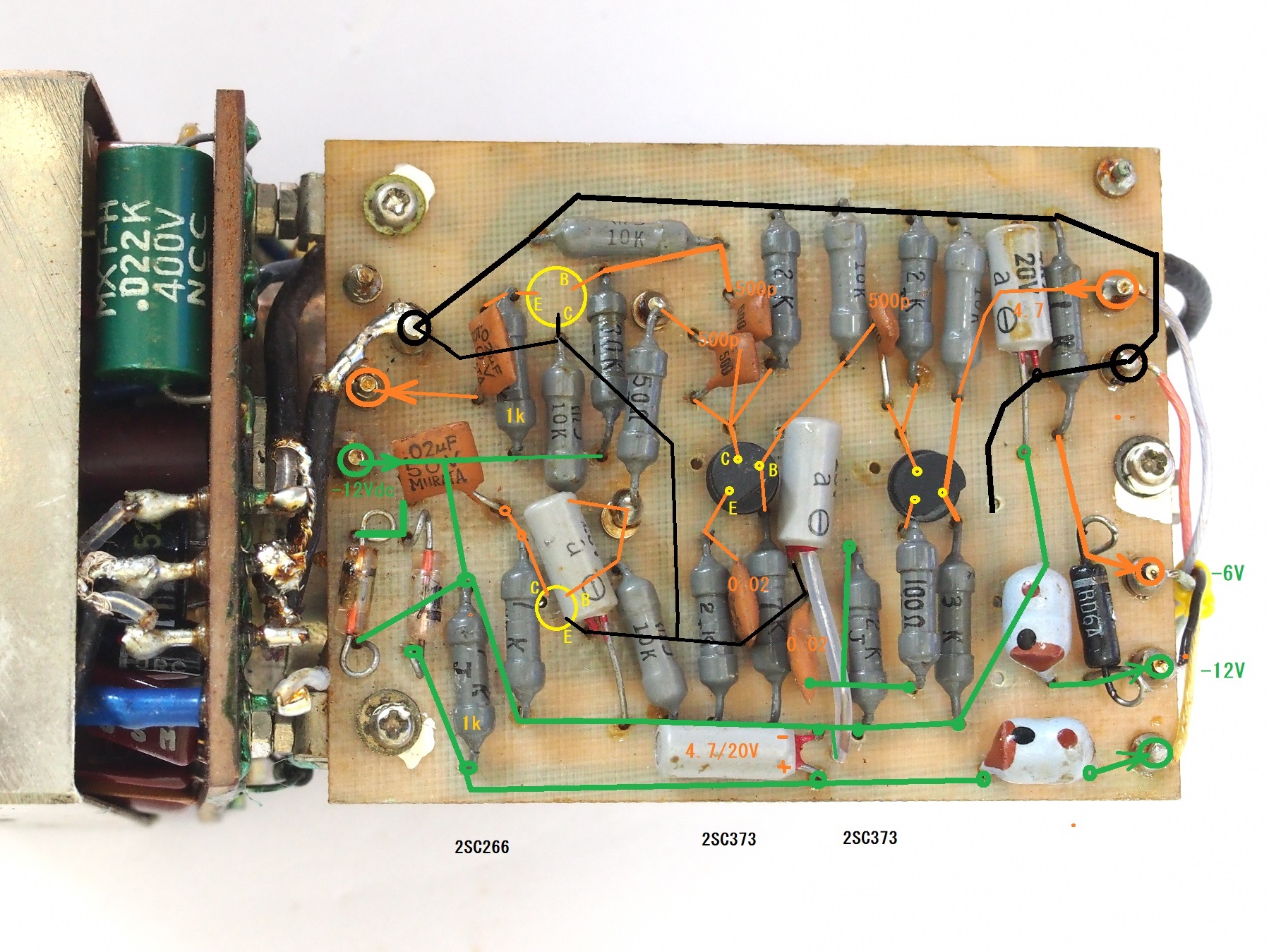

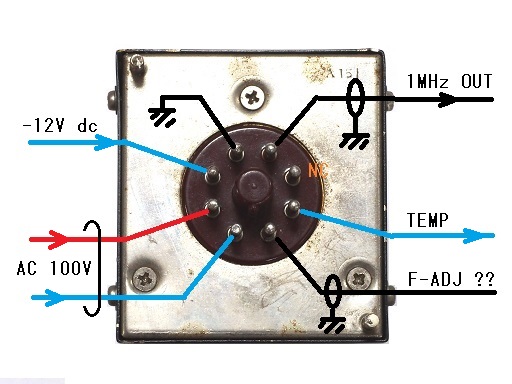

NDK 日本電波工業　33X5336　1,000 kHz　1968年（昭和43年）製造品　2018.5.13
1MHzの出力確認。　
ヒーター関連は動作未確認　

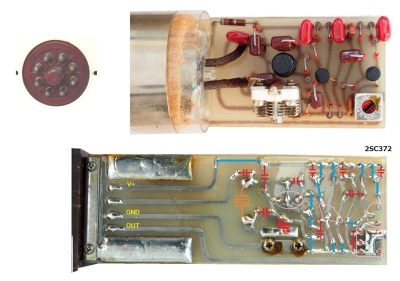

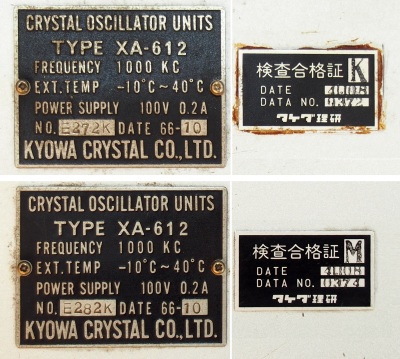

タケダ理研 (KYOWA CRYSTAL)　XA-612　1MHz 水晶発振器ユニット　
　　1966年（昭和41年）製造品　　　2014.11.14
 発振周波数  1,0006 KC
 周囲温度範囲   -10℃〜＋40℃
 槽内温度  50℃〜53℃
 電源  100V　0.2A
 製造年  昭和41年(1966年) 10月

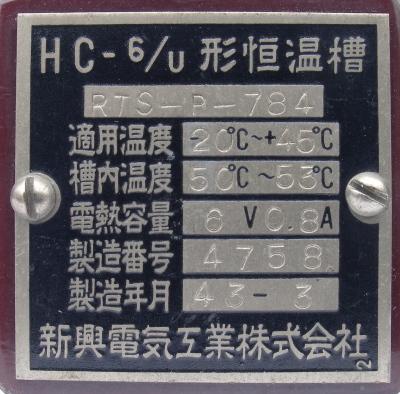

新興電気工業　HC-6/U型恒温槽　1968年（昭和43年）製造品　2010.2.12

バイメタルによる温度制御の恒温槽
  HC-6/U形恒温槽　RTS-P-784
 適用温度      -20℃〜＋45℃
 槽内温度  50℃〜53℃
 電熱容量  6V　0.8A
 製造年  昭和43年(1968年) 3月

金石舎　ＧＴ管　水晶発振子 FG-2型　250kHz　1962年（昭和37年）製造品　2011.8.25

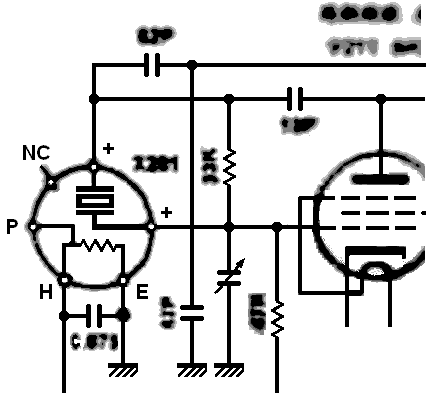

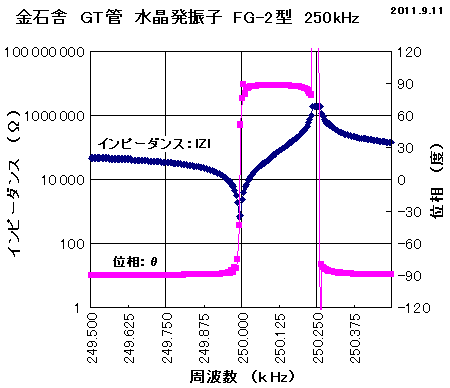

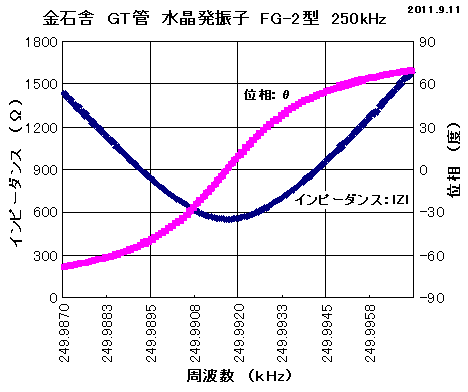

インピーダンスｌZｌ、位相θ特性

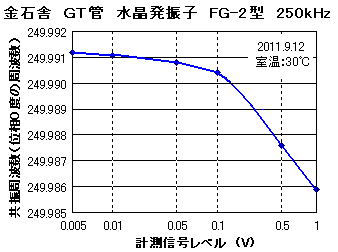

計測信号レベルによる共振周波数の変化特性
使用計測器、ソフトウェア：
HP 4192A ＬＦインピーダンスアナライザー
Prologix GPIB-USBコントローラ
Microsoft Excel + EasyComm
