時刻・周波数標準 Home Up Back  2016.11.18
    ・ GPS receiver

    ・ LORAN-C, FM/TV receiver

    ・ Time Code Generator,  Phase Comparator

    ・ Cesium Beam Frequency Standard

    ・ Rubidium Frequency Standard

    ・ OCXO       、     OCXO Unit

    技術情報メモ(備忘録)

   時刻・周波数標準機器           BVA Quartz oscillator
   各種周波数標準装置の安定度比較            Allan Deviation
   HP(Agilent)社の周波数標準器    Phase Noise
   水素メーザ、セシウム、ルビジウム原子時計・周波数標準    Frequency counter
OCXO Mfr.
Date
 Output Frequency
(Hz)
Short-term stability  long-term stability   Phase Noise (dBc/Hz)
1s 10s 100s 1日 1年 1Hz 10Hz 100Hz 1kHz
Oscilloquartz 2210    ( 8601 ) 1986 10M, 5M, 1M 1x10-12 1x10-12 2x10-11 5x10-9 -138 -150 -150
HP 105B 1979 5M, 1M, 100k 1x10-11 1x10-11   5x10-10
Sulzer Sulzer 2.5B 1967 5M, 1M, 100k 1x10-11 1x10-10
Sulzer Sulzer 5B   1960 5M, 1M, 100k 1x10-11 5x10-10
??   AN/URQ-10 No.1, No.2
  ADVANTEST   TR3110 1995 100M, 10M, 1M, 100k 5x10-10
    技術情報メモ(備忘録)      HP社製 周波数標準
HP 10811シリーズ高安定オーブン式水晶発振器の仕様比較
超高性能水晶発振器の歴史 IEEE 1996年資料より

OSA  Oscilloquartz S.A. オシロクォーツ  MODEL 2210  水晶周波数標準発振器     1986年製造品         2010.1.31
  超高安定な水晶発振器(最初の商用BVA発振器)を内蔵している
1980年代の最高級発振器(詳細)
動作良好。 バックアップ用Ni-Cd電池も一応動作している


 水晶発振子  ATカット
 発振周波数   5 MHz、5次オーバートーン
 周波数安定度    1x10-12 / 0.1s 〜 10s
 2x10-11 / 日
 5x10-10 / 月
 5x10-9 /  年
 位相雑音    -138dBc/Hz 10Hz offset
 -150dBc/Hz 100Hz offset
 -150dBc/Hz 1kHz offset
(1980年代後半にSCカット振動子が使われ更に性能が改善された
       -137dBc/1Hzオフセット、1.6 x10-13/ 1s

出力信号レベル    無負荷時   (2012.1.12 実測値)
 1.前面(正弦波出力)
   ・1 MHz  2.2 Vrms
   ・5 MHz  2.0 Vrms
   ・10 MHz   1.1 Vrms
2.背面(正弦波出力)
   ・1 MHz  2.2 Vrms
   ・5 MHz  2.5 Vrms
   ・10 MHz   2.2 Vrms
 3.前面(TTL出力)
   ・50 Hz, 60 Hz, 400Hz, 1 kHz, 10 kHz, 100 kHz     0 - 4V


  資料:    ・OSA catalog  1982
  ・OSA 8601 catalog  1981

  ・OSA 8600 8601 catalog   1986
  ・OSA Features of BVA quartz

  ・OSA 8600 catalog  2002 (多摩デバイス)
  ・OSA 8607-BM catalog  2010 (多摩デバイス)

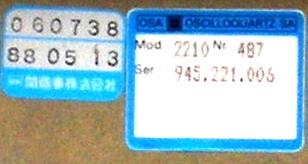

      1988年製造品

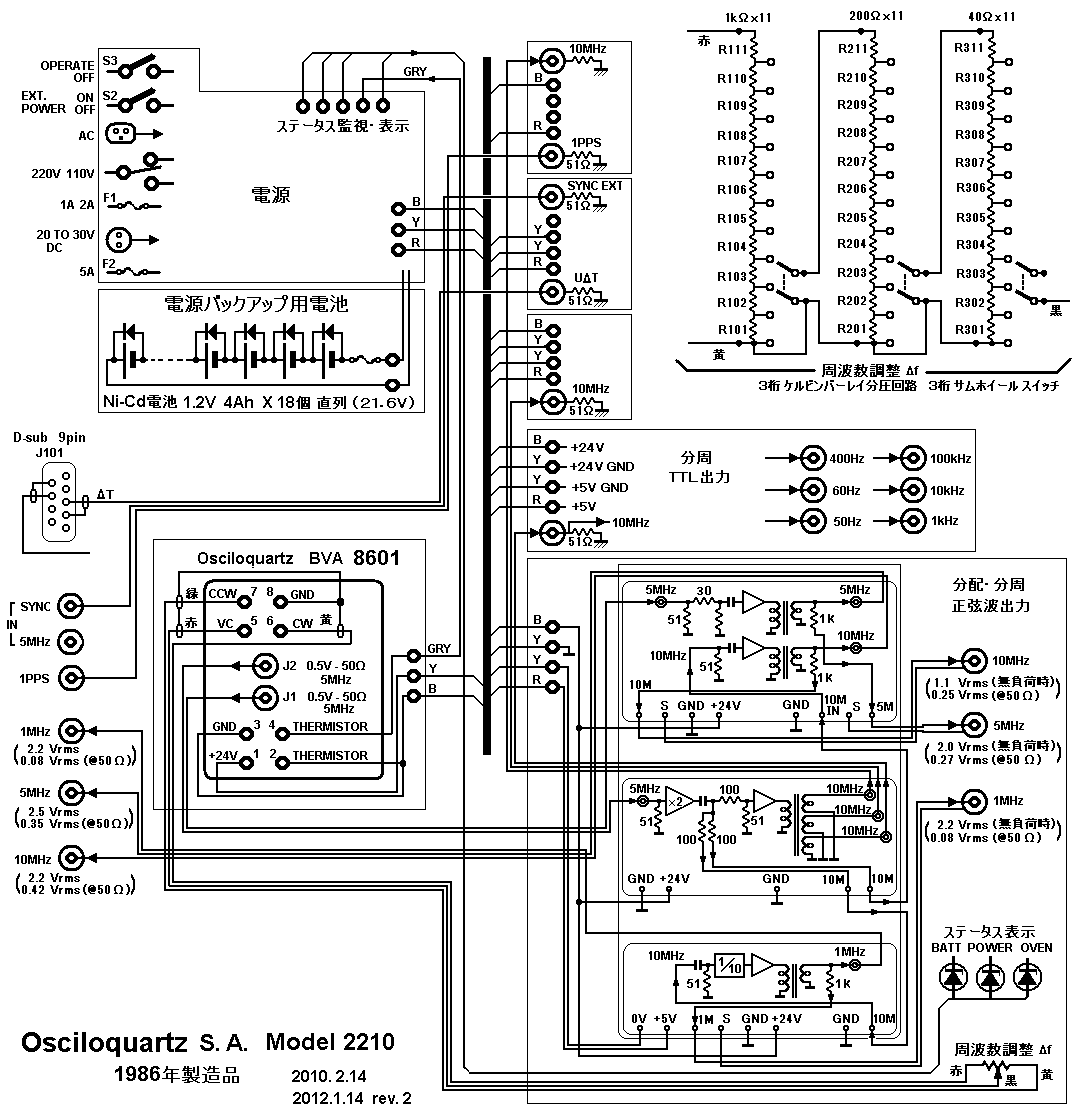

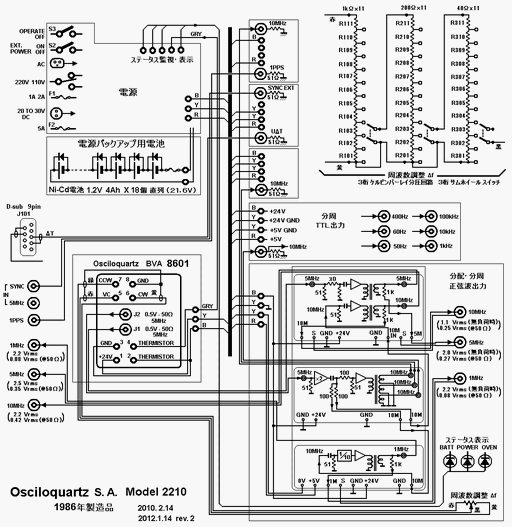

回路図

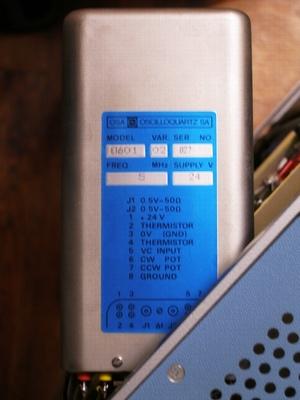

 OSA  8601
Ver. 02
5MHz
DC24V

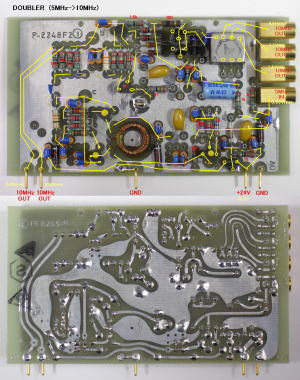

5MHz => 10MHz変換基板

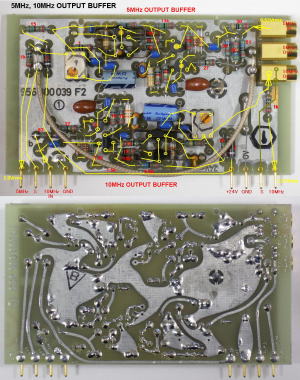

5MHz、10MHz外部出力用バッファー基板

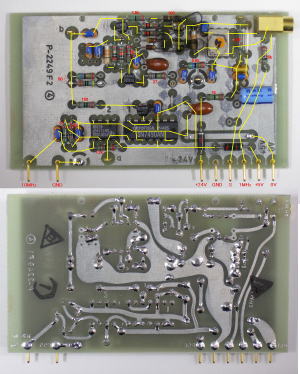

1MHz分周基板

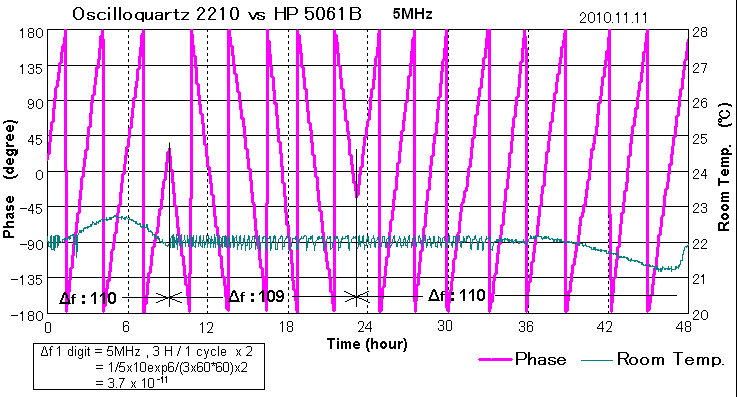

  周波数調整 Δf  分解能


(実測結果)
1degit = 3.7x10-11

HP 105B OCXO       1979年頃の製造品  不具合修理済み        2016.8.20 ハムフェアにて

 出力周波数  5MHz, 1MHz, 100kHz (正弦波)
 1MHz, 100kHz (方形波)
 出力信号レベル   正弦波:1Vrms (50Ω)
 方形波:0.5Vrms (1kΩ)
 エージングレート    < |5x10-10 | / 10日
 周波数安定度  1x10-11 / 1s , 10s
 5x10-10 / 日
 S/N比 (5MHz)  90dB
  ・1968年 販売開始 … US$:1,800(カタログ)
・シリアルNo.1240A … 本製品(1979年)
・シリアルNo.1940A以降:
     OCXOユニットが00105-6013から00105-6012に変更
・シリアルNo.2128A以降:
     OCXOユニットが10811A(10811-60109)に変更
・1991年 … 日本販売価格:1,466,000円
・1994年 販売終了 … US$:10,200(カタログ)

  HP 105A_B OpSv manual 1968 00105-9016.pdf
HP 105A_B OpSv manual 1968 00105-9016 _2.pdf
HP 105B Manual Change 1989.pdf





OCXOユニット
00105-6012
 シリーズ:1240A

技術情報メモ: HP社製 周波数標準
本体のシリアルNo.
HP 105A/B
ブロックダイアグラム

A1 基準発振器ブロックダイアグラム A1 基準発振器 回路図 A2 1MHz分周器 A3 100kHz分周器 A5 電源 回路図

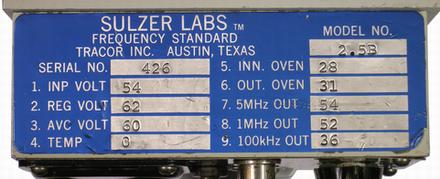

Sulzer 2.5B OCXO        1967年製、現在も正常動作           2012.4
1960年代の高級発振器  (詳細)
仕様 2.5A 2.5B 2.5C 5B
 販売時期  1962年  1960 年代
 周波数出力  2.5MHz  5MHz, 1MHz, 100kHz
  形式、出力レベル    正弦波、1 Vrms
-20%, +50%、 into 50 Ω
  SN比
   (5MHz出力)
   -90dB in 4kHz bandwidth
  ハーモニクス以外    -80dB
  コネクタ    BNC
  コネクタ位置    前面パネル
 精度 (24時間)
 90日の連続運転後
 <5×10-13  <1×10-10  <0.5×10-10  <5×10-10
 短期安定度 (1秒)  <5.7×10-12  <0.1×10-10
 電 源    22-32Vdc
6.8W
 22-32Vdc
5.5W
   AC電源ユニット: Model 5P
  ・ 2.5Cは特注品


1967年製造品
2.5B, 2.5C

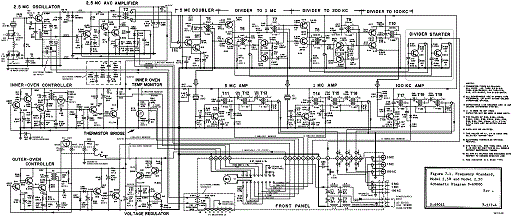

回路図
       資料:  TRACOR 25B,25C,5B Catalog  1974
Design and Performance of Ultraprecise 2.5-mc Quartz Crystal Units warner 1956
A New Type of Balanced-Bridge Controlled Oscillator  HP  1999

Sulzer 5B OCXO、 Sulzer 5P PS      1960年代の製品、現在も正常動作           2007.9


 ・To_ K5GNA@aol.com.txt
 ・購入時の輸入関連文書 Sulzer_Custum_Doc.pdf
Sulzer 5B

水晶は本物の魔法ビンに入っている
前面のメーターにより各部の電圧、
温度をモニタ可能
Sulzer 5P

Sulzer 2.5 及びSulzer 5 用電源
仕様:
内蔵バッテリーにより
10時間の電源供給が可能

入力:115V または230V
48 - 400Hz
オリジナルのバッテリーホルダー
充電回路を改造
  新品の鉛蓄電池を入れた

オリジナル回路図

改造回路図
充電回路

AN/URQ-10  No.1     動作良好(ただしバッテリー無し)             2008.3
    米国海軍艦載用周波数標準装置

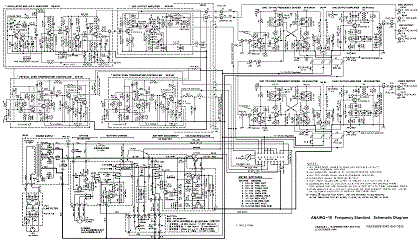

 回路図

AN/URQ-10  No.2                           2008.7

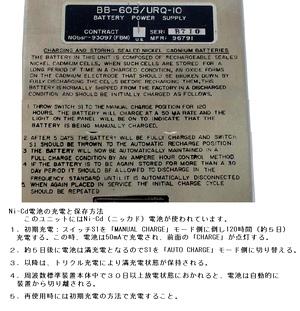

バッテリーユニット
オリジナルのニッカド電池  1.2V 3.5Ah x 13個 単一乾電池と同サイズ
  2008.8.4バッテリー交換
  ラジコン用新品Ni-Cd電池パック2本使用

    2.2Ahx12セル
     (オリジナルは3.5Ahx13セル)






アドバンテスト TR3110  周波数二次標準器   1995年製        2005.5
 出力周波数  100K/1M/10M/100MHz
 温度安定度  1*10E-9(±10℃)  5*10E-9(±30℃)
 長期安定度  5*10E-10/day
 周波数可変範囲   4*10E-8
 電源  AC100V±10%
 内臓バッテリー  20時間(stanby) 10時間(Operate)
 消費電力  30VA
 寸法、重量  149Hx250Wx350D  10Kg
 (新品定価: 700,000円)

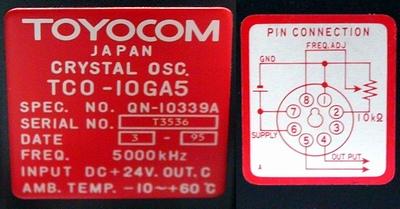

1995年製 東洋通信機製のTCXO、5MHzを使用

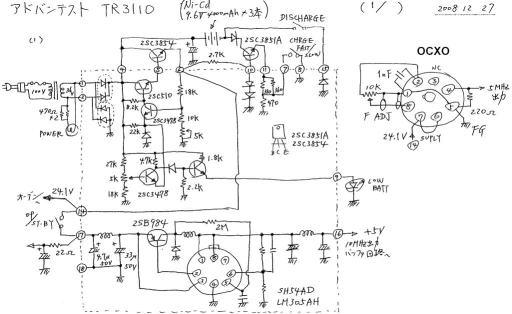

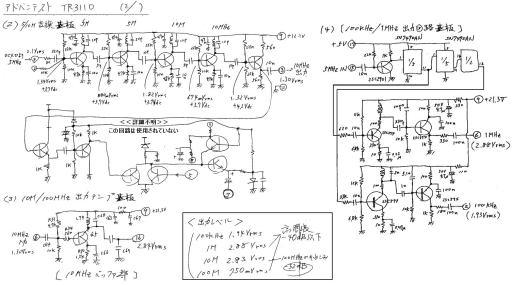

   回路図(1/2)
回路図(2/2)
(1) 電源基板  (2) 5M/10M変換基板 (3) 10M/100MHz出力基板 (4) 100kHz/1MHz出力基板
パネル内配線  電源トランス OCXOソケット Ni-Cd電池
