Top > 電子計測機器 2012.12.4

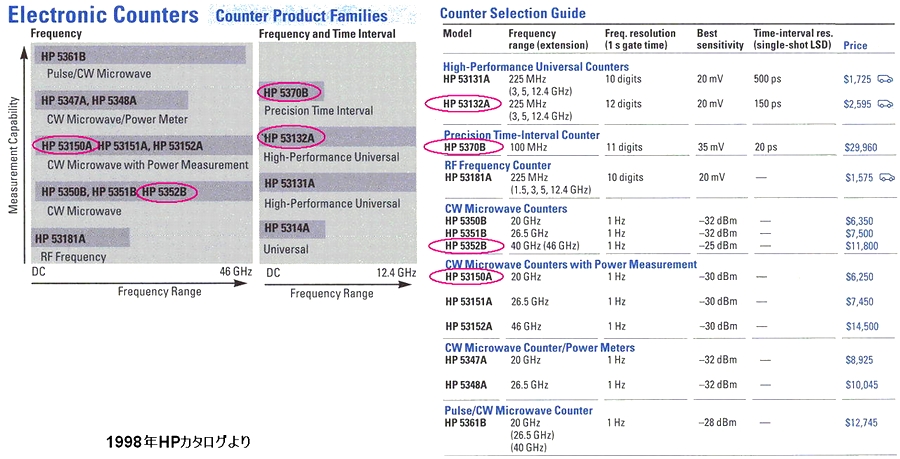

マイクロ波周波数カウンター
  ユニバーサルカウンター
メーカ 型式 品名    周波数レンジ      周波数分解能       最高感度       製造年
 HP  53150A CWマイクロ波周波数カウンター   10 Hz 〜 20 GHz   1 Hz -30 dBm
HP 5352B CWマイクロ波周波数カウンター 10 Hz 〜 40 GHz 1 Hz -30 dBm 1994
HP   5248M + 5254C     周波数カウンター + コンバーター   DC 〜 135 MHz
0.15 〜 3 GHz
0.1 Hz
HP 5245L + 5253B 周波数カウンター + コンバーター DC 〜 50 MHz
50 〜 500 MHz
0.1 Hz   1972
 ?  空洞周波数計 Xバンド
 クラニシ  6560B 周波数カウンター 6/7桁 10 Hz 〜 600 MHz   20 mV 1978

HP 53150A マイクロ波周波数カウンター  10 Hz 〜 20 GHz
・周波数レンジ
  チャンネル1(ノーマル・モード)
  チャンネル2

・感度
  チャンネル1 (30Hz〜125MHz)
  チャンネル2 (0.3GHz〜12.4GHz)
         (12.4GHz〜18GHz)
         (18GHz〜20GHz)
・パワー測定確度
  チャンネル1
  チャンネル2 (0dBm〜20dBm)

:10 Hz 〜 125 MHz
:50 MHz 〜 20 GHz

:25 mVrms
:-33 dBm
:-33 dBm
:-29 dBm

:−−
:±1.5 dBm
・演算機能:オフセット、アベレージング、ケーブル損失補正
・アナログ・ピーク・インジケータを内蔵し、周波数及びパワーの同時測定が可能
・堅牢な構造と現場使用に向いた軽量設計

・オプションでバッテリ動作可能
・GPIB/RS-232インタフェースを標準装備
1998年販売開始〜現在販売中(2003年定価:860,361円)
 ・53150A_151A_152A Operating Guide__53150-90013.pdf
 ・53150A_151A_152A Programming Guide__53150-90014.pdf
 ・53150 Series Product Overview__5966-3118E.pdf
 ・53150_Serise_Product_Overview_JPN__5966-0308J.pdf
 ・53150_Serise_Catalog_JPN_.pdf
 ・53150A_151A_152A Assembly Level Service Guide__53150-90015.pdf

HP 5352B マイクロ波周波数カウンター 10 MHz 〜 40 GHz    1994年頃の製造品      2009.1.28
オプション010(高安定基準発振器内蔵)
 ・5352B_Catalog_End_1998 (US$ 11,800)
 ・5352B_Catalog_Stat_1987 (US$ 10,000)
 ・5350B_51B_52B_Op_Manual_05350-90052.pdf
 ・5350B_51B_52B_Sv_Manual_05350-90021.pdf

 Input2:BNC
  10M 〜 525MHz

 Input1:NMD3.5
   500M 〜 40GHz
A1 Timebase Buffer/Power Supply Control Board A2 Low Frequency Input Bord
A3 Counter Board A4 Microprocessor Board
  Block Diagram Circuit Layout
A2

Low
Frequency
Input
Bord
Waveform
A5

Synthesizer
Board
基準発振器(10MHz)の安定度:
  標準
TCXO
オプション
001
オプション
010

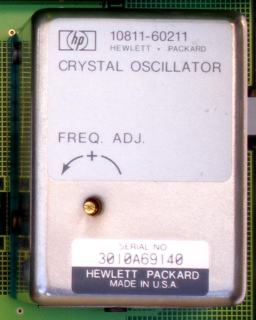

HP パーツNo. 05350-60010 10811-60111 10811-60211
長期安定度  1X10-7/月  1X10-7/年
 5X10-10/日
 2X10-8/年
7X10-10/週
1X10-10/日
短期安定度 1X10-9/秒 1X10-10/秒
温度変動(0〜50℃) 1X10-6 7X10-9
電源電圧変動(10%) 1X10-7 1X10-10
 ウォームアップ所要時間
<5X10-9@25℃
−−− 10分
オプション価格
(@1998年/@1987年)
−−− + US$ 1,100 /
+ US$ 750
+ US$ 2,500 /
+ US$ 1,500
技術情報メモ: HP 10811シリーズ高安定オーブン式水晶発振器の仕様比較

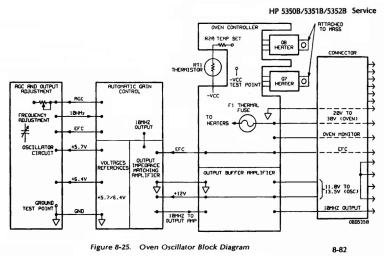

10811-60111 ブロックダイアグラム

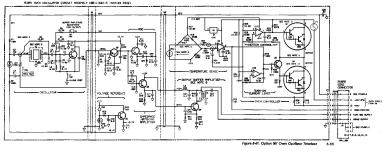

10811-60111 回路図

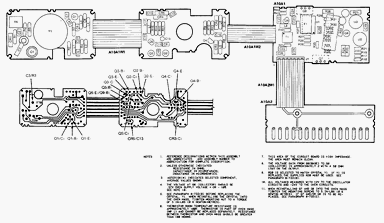

10811-60111 基板外観図

HP 5248M 135MHz 8桁プラグインカウンター  0 Hz 〜 135 MHz        2008.3
 ・表示  8 桁
 ・計測機能  周波数、周期
 ・周波数範囲  0 〜 135 MHz
 ・ゲート時間  1 μs 〜 10 秒
 ・安定度:  5 x10-10 /day
 ・最大感度  100 mVrms
 ・基準オーブン発振器   (00105-6012) 5MHz、
 < 5x10-10 (24時間のウオームアップ後)
 < 5x10-11/1s
 < 5x10-11/1℃ (0℃ - 50℃)
HP 5248M counter _catalog_1969.pdf (US$3,300)
HP_5248L_M__OpSv_manual__05248-90001.pdf
HP_105AB_106A_B__catalog_1969.pdf
HP_105AB__Op_&_Sv_manual.pdf

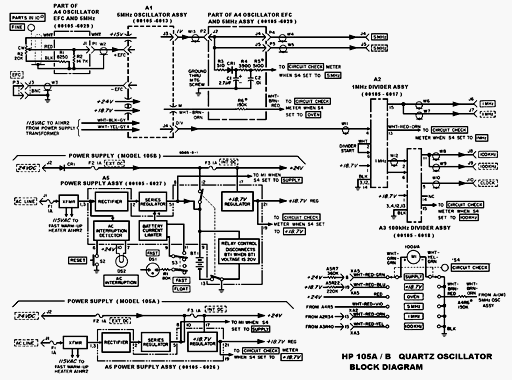

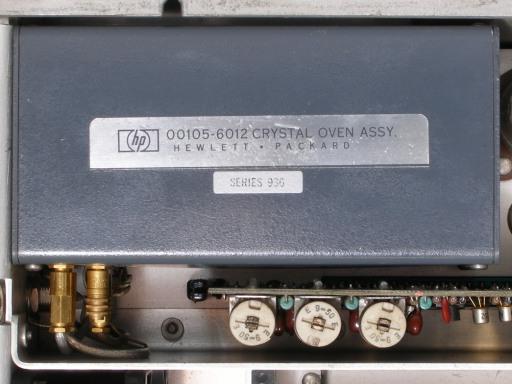

00105-6012 水晶発振器ユニット HP 105A/B 水晶発振器のブロックダイアグラム
HP 105A/B 水晶発振器 に使われている

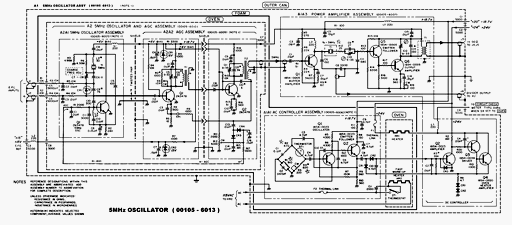

00105-6013 水晶発振器ユニット の回路図
( HP 105A/B に使われている 00105-6012 とほぼ同一回路)
HP 5254C 0.15 - 3GHz周波数コンバータ
 ・周波数範囲:  0.15 GHz 〜 3 GHz
 ・入力レベル  50 mVrms(-13 dBm) 〜 1 Vrms(+13 dBm)
 ・入力コネクタ:  N
HP_5254C_Counter_plug-in__catalog-1970_new.pdf
     (US$825)
HP_5254C_OpSv_Manual.pdf

HP 5245L+5253B  0 - 50MHz, 50 - 500MHz      1972年製       2010.3.19

Counter__HP-Catalog-1961.pdf
Counter__HP-Catalog-1963.pdf
counter__HP-Catalog-1965.pdf
HP_5245L+5253B_counter__catalog-1965.pdf
Volume v.14 n.1 , Issue Sept-1962 __1962-09.pdf
A New System for Calibrating DME and ATC __BRC-The-Notebook-36.pdf


 ・HP 5245L service manual 1966

・基準オーブン発振器
        1MHz、 < 3x10-9/1日、 < 2x10-10/1秒

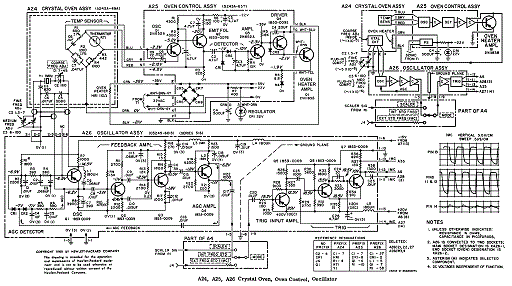

基準オーブン発振器 回路図  (オーブン式水晶発振器ユニット:5243A-69A

5253B
周波数変換プラグインユニット
50 - 500 MHz

HP プラグイン・カウンターの
販売開始時期と価格
型番  仕様  価格 総合カタログ
記載ページ
備考
 1952  524A  0.01Hz - 10MHz  $2,000  p52,53
 1955  524B     $2,150  p56,57,58
 1957  524B    $2,150
 1959   524C,D
 1961  524C,D
 1963  5243L  new
 5245L  new
     p138-140
 1965  5245L
    5253B New
  0 - 50MHz
 50 - 500MHz
 $2,950
 $500
 p46,47
 p49
 time base 1MHz <3x10-9/24h
 1967  524C,D      p522, p502
 1968  無し      p558,580
 1969  5248M new
 5248L new
    5253B
    5254B
 0 - 135MHz
 0 - 135MHz


 $3,300
 $2,900


 p598, 599
 p598, 599
 p608
 p608
 time base 5MHz <5x10-10/24h
 time base 1MHz <3x10-9/24h


 1970     5254C  0.15 - 3GHz  $825  p595, 596

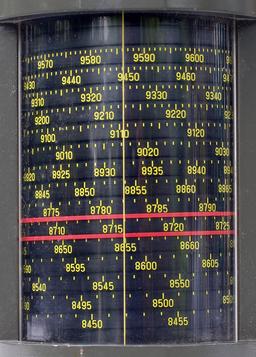

空洞周波数計  Xバンドレーダー帯用   未テスト     2008.7.25

クラニシ 6560B 周波数カウンター  1978年製  動作良好       2008.8.23 ハムフェアにて     ☆
入力 A 10Hz〜100MHz 20mV
B 100MHz〜600MHz 80mV
表示桁数   7/6桁
基準発振安定度   0.5ppm
  当時の定価 ¥12,000
  Kuranishi6560B_C_Manual.pdf

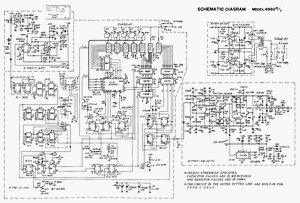

回路図
