                 標準RF信号発生器 技術情報メモ: HP (Agilent) 社の標準RF信号発生器一覧
メーカー      型式     オプション 周波数範囲 SSB位相雑音
@1GHz、20kHzオフセット
dBc/Hz、@1GHz
 製造年
 HP   8663A  ---  100kHz 〜 2560MHz -147 1983
 HP   8644A   002, 004, 010   252kHz 〜 2060MHz (opt.002) -137 (opt.004)
 HP   8643A     252kHz 〜 1030MHz -130
 HP   8657D     100 kHz 〜 1030 MHz -124
 PTS   160     100 kHz 〜 160MHz -123
 PTS   310     (0.1 〜 309.999 999 MHz)  -123
 アンリツ  MG3632A     100kHz 〜 2080MHz -125
 アンリツ   MG3601A     100kHz 〜1040MHz -117
 HP   612A     450MHz 〜 1,200 MHz
  ナショナル       VP-7634A        FMステレオ信号発生器

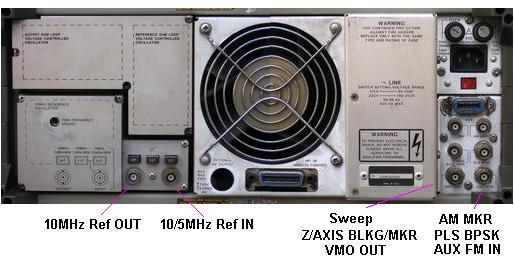

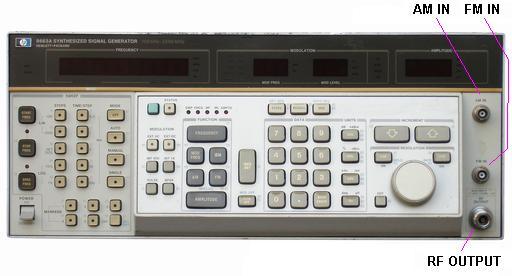

HP 8663A シグナルジェネレータ  100kHz 〜 2560MHz   1983年頃の製造品      2011.5.7
シリアルNo. 2326A00180
シリアルNo. プリフィックスの変遷:
2234A〜2513A、2516A〜2927A〜
new 1983 : $31,000.00
@ 1991 : \8,525,000
end 2002
    HP_8663A_catalog__1983_new.pdf
HP_8663A_catalog_2000.pdf
HP_8663A_catalog_2001.pdf
HP_8663A_catalog_2001_JPN.pdf
8663A 操作ガイド 1988年 __08663-90076.pdf
8663A Synthesized Signal Generator Operation and Calibration Manual __08663-90069.pdf
8663A Synthesized Signal Generator Service Manual, Vol. 1-4 __1982_Rev.3  08663-90071.pdf
HP_8663A_Service_Manual__1982_Rev.3__08663-90071.pdf
HP_8663A_diagrams.pdf
10811A OCXO          技術情報メモ:「HP 10811シリーズ高安定オーブン式水晶発振器の仕様比較

A6A3 Referrence セクション故障  2010.5.12
不良部品:
U5
1826-0372

Limitter ( Transistor Array )
(HP特注部品につき互換品が無く入手困難)

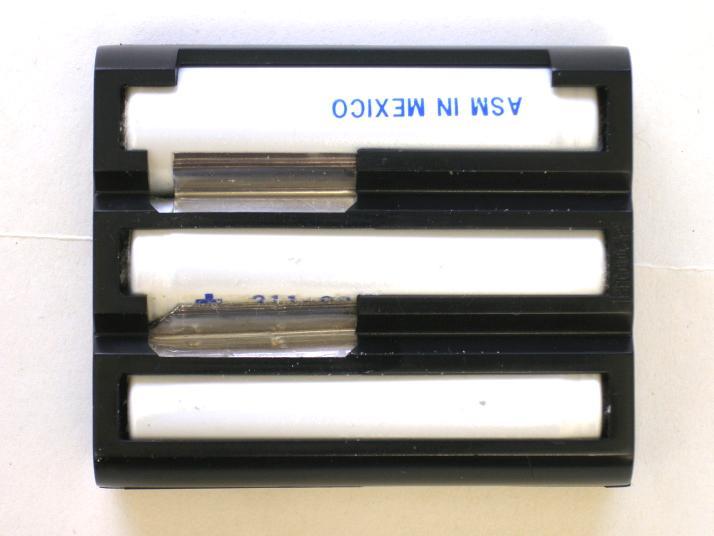

設定データバックアップ用Ni-Cd電池(1.2Vx3本)   2010.5.12
液漏れし始めている(要交換)
実測電圧: 4.1V
(2011.5.12)

HP 8644A シグナルジェネレータ opt.002、opt004、opt010 252kHz 〜 2060MHz           2011.5.29
new 1989
opt.002
opt.004
opt.010
: $17,000.00
+$7,000.00
+$4,000.00
+$1,000.00
@ 1991 : \1,994,000
end
 ・HP_8644A_catalog__new_1989.pdf
 ・8644A 基本操作ガイド__08644-90058.pdf
 ・8643A and 8644B Synthesized Signal Generator Programming and User's Guide__08643-90019.pdf  ・
 ・8643A, 8644A_B, 8645A, 8664A, 8665A_B Signal Generators Service Diagnostics (Assembly Level) Manual__08645-90145.pdf

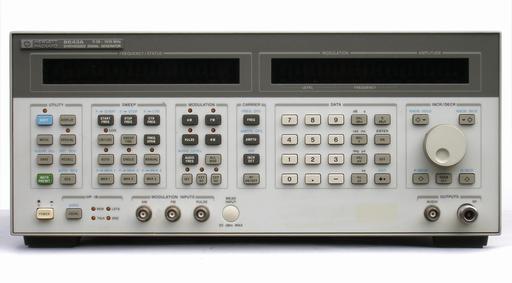

HP 8643A H02, K01  シグナルジェネレータ   252kHz-1030MHz          要修理品  2009.7.10
 低い周波数(16.09375000MHz未満)でAmplitude error 1のメッセージが出て出力しない。

オプション:
H02Harmonics to <-30dBc (vs. -25dBc)
            AM Mod 50 Hz to 15 kHz. BW, ~80 dBc (vs. .3-3Khz)

K01Service Documentation

8643A__catalog_new_1992.pdf
8643A_44B_64A_65A_65B__catalog_new_1992.pdf
8643A_44B_64A_65A_65B__catalog_2000.pdf
8643A_44B_64A_65A_65B__catalog_end_2001.pdf
8662A_63A__catalog_2000.pdf
8643A_44B_64A_65A_64B__Technical Data__1A295.pdf
8643A_44B__Quick Reference Guide _08643-90001.pdf
8643A_44B__Op_manual__08643-90019.pdf
8643A_44B_64A_65A_65B__repair_manual__08645-90145.pdf
8664A_65A_65B_ Operation & Calibration Manual _08665-90078.pdf
8643A_Farmware_update_manual__08643-90022.pdf
同軸ケーブル損傷(変形)

HP 8657D シグナルジェネレータ                      2008.8.3   要修理品
8657D は、 8657A標準信号発生器にNADC/PDC用π/4 DQPSKディジタル変調能力を追加したものです。
100 kHz〜1030 MHzの周波数範囲、AM/FM/パルス変調など、8657Aの有する汎用SGとしての性能・機能は維持されています。

8657D_catalog_1992_new.pdf
8657D_catalog_1993_new.pdf
8657D_Catalog_1997_End.pdf
8657A_catalog_1989_new.pdf
8657A_B_Op_Cal_Guide_1998__08657-91039.pdf8657A_B_Operation_Calibration_Manual.pdf8657A_Sv_Manual_1993__08567-90157.pdf
8656_8657_TechnicalDataSheet__5091-1556E.pdf
8656B_8657A_8657B__Quick_Reference_Guide_1990__08657-90117.pdf
8656B_8657A_8657B_Reference_Guide.pdf

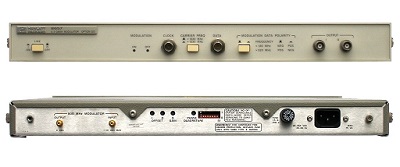

HP 8657A B opt022  0.3 GMSK MODULATOR
  2008.9.29

  部品取りのため分解

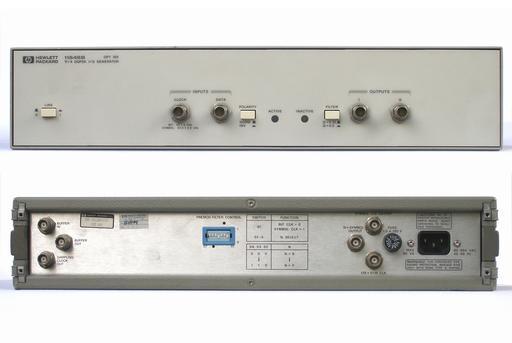

HP 11846B Π4 DQPSK IO GENERATOR
  2008.7.9

  部品取りのため分解

PTS 160 周波数シンセサイザー 0.1〜160MHz                  2007.7.31  ジャンク品を購入

オプション:無し シリアル番号:

K3PGP作成の情報

Programmed Test Source Inc. PTS310 周波数シンセサイザー 0.1〜309.999 999 MHz
特殊仕様品 2006.12.28購入 15,500円
Model No, 310 V2SX-58
カタログ1カタログ2マニュアル(紙マニュアルもあり)
2001年版PTS総合カタログ
2005年版PTS総合カタログ
PTS500マニュアル
PTS3200マニュアル

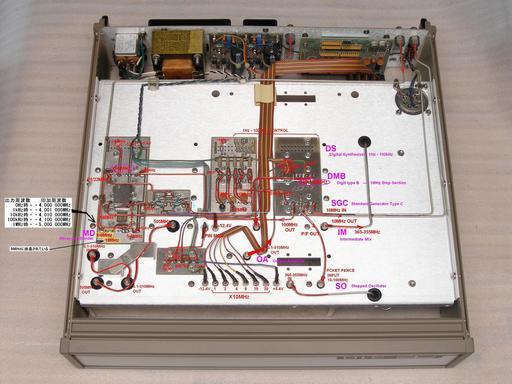

    回路構成

アンリツ MG3632A 信号発生器 (オプション02付)
周波数分解能
・周波数確度
・出力
・確度
・SSB位相雑音
・出力コネクタ
・AM変調
・FM変調
・位相変調
:10Hz、
:5x10exp-9/日(オプション02付)
:-143dBm〜+13dBm、分解能:0.1dB、
:±1dB(≦1040MHz)、
:-124dBc/Hz(10kHzオフセット、520〜1040MHz)、
・50Ω、N形コネクタ、逆電力保護:50W、
:400Hz、1kHz (外部:20Hz-50kHz)、0−100%
:400Hz、1kHz (外部:DC-50kHz)、最大偏移:99kHz
:0-9.99rad
MG3632A_Catalog_1994.pdf

アンリツ MG3601A 信号発生器   100kHz 〜1040MHz     シリアルNo.M28440
・周波数範囲
・周波数分解能
・周波数確度
・出力
・確度
・出力コネクタ
・SSB位相雑音
・AM変調
・FM変調
・位相変調
:100kHz〜1040MHz
:10Hz、
:2×10exp-6/年、
:-133dBm〜+13dBm、分解能:0.1dB、
:±1dB(≧-10dBm)、
・50Ω、N形コネクタ、逆電力保護:50W、
:-123dBc/Hz(260M〜520MHz 20kHz)、
:400Hz、1kHz (外部:20Hz-50kHz)、
:400Hz、1kHz (外部:DC-50kHz)、最大偏移:99kHz、
:0-9.99rad
MG3601A_Catalog_ENG_1994.pdf

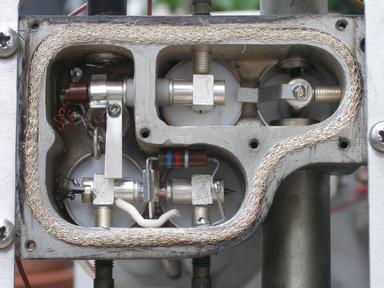

HP 612A UHF SG                                2007.9.21
・周波数範囲
・周波数確度
・出力レベル
・出力レベル確度
・変調(内部)
 450〜1,200MHz
 ±1%
 +7〜-127dBm
 ±1dB
 正弦波400〜1,000Hz
1952年販売開始 US$1200.00
HP 612A_1955_Catalog.pdf
HP 612A_Manual.pdf

national ナショナル MULTIPLEX STEREO MODULATOR VP-7634A    2005.9.6

   2005.10.23・・・VP-7634A_TestResult
