HP 113AR     Frequency Divider and Clock     1960
  Datum   9150-3019 Time Code Generator 1987
HP   K34-59991A   Phase Comparator  1980
  Austron   1201B Linear Phase Recorder 1989
  HP (Agilent) 社の周波数標準器
  超高性能水晶発振器の歴史 IEEE 1996年資料より

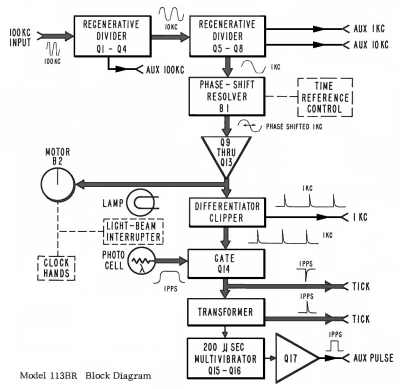

HP 113AR  FREQUENCY DIVIDER AND CLOCK   1960年頃の製造品  2015.10.18
HP 113BR

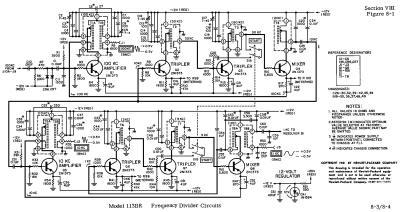

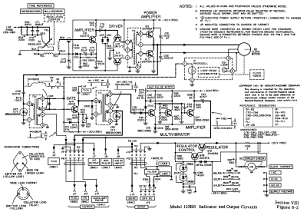

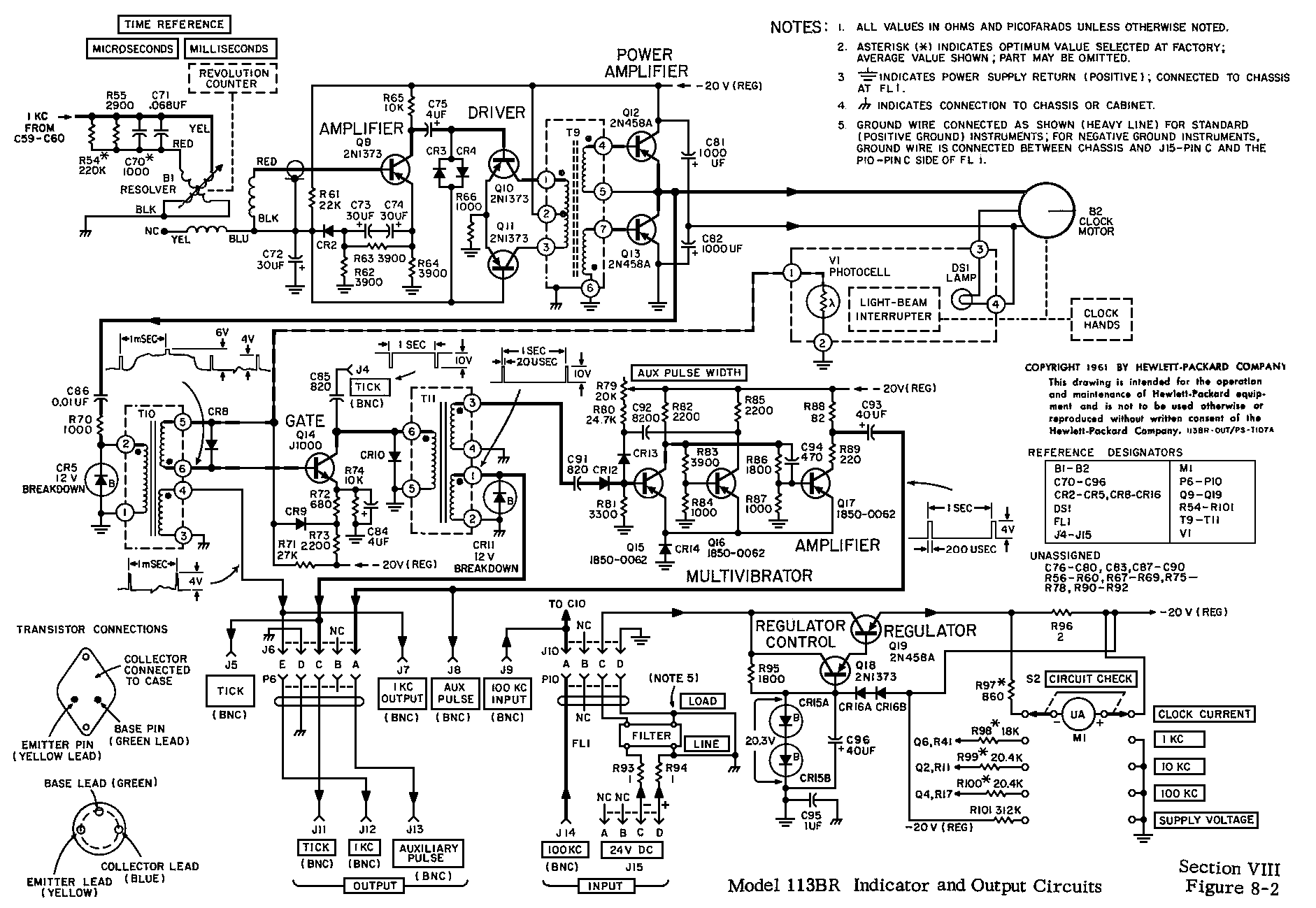

回路図

Datum 9150-3019  Time Code Generator    1987年製造品                        2010.8.21
 ・航空機搭載用の IRIG-B 122時刻コード発生器
 ・内蔵の1MHz水晶発振器(TCXO)を原振としている
 ・電源は12Vdcまたは24Vdc
 ・Ni-Cd電池内蔵

     ・9150-3053_3059 manual__man-3053-3059.pdf
     ・Discontinuance Form 9150-3053__PDB_D_9150-3053.pdf

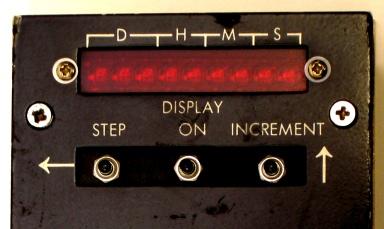

 表示部:
 電源接続:

IRIG-B 時刻コード

   IRIGコードは、ミサイルの発射実験時のデータ記録用に使用されるテープ式マルチチャンネルデータレコーダの時刻トラックに記録される時刻信号として米軍により開発されたもの。
 アナログでデータを記録していた時代には必須の信号でした。
 IRIG-B 122  (IRIG時刻コードインタフェース中で最も一般的なフォーマット)
IRIG : Inter Range Instrumentation Group
B : 100pps, 1fps
: サイン波のキャリアを振幅変調
: 1 kHz キャリア/ 1 ミリ秒分解能
: BCDコーディング
   参考外部リンク:
   ・IRIG-B Time Code  ( tekroninternational )
   ・IRIG-B - Overview of IRIG-B Time Code Standard
(Cyber-sciences)

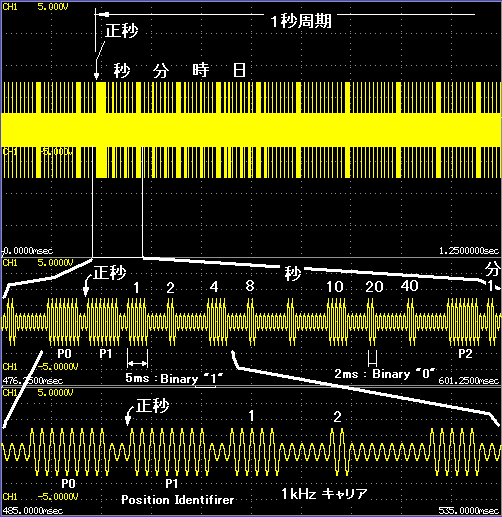

本機のIRIG-Bコード出力波形

横河電機 AR4400 アナライジングレコーダにて記録
内蔵Ni-Cd電池、 2本

1MHz TCXO

HP K34-59991A Phase Comparator  1980年製造品

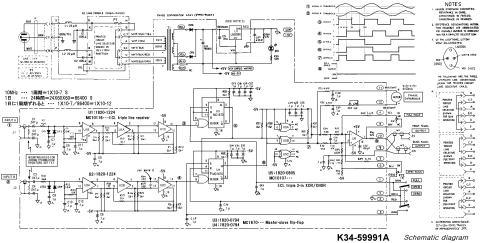

   回路図    マニュアル

<仕様>
 周波数範囲  100kHz〜10MHz
 (10kHz〜50MHz)
 入力レベル  100mVrms〜10Vrms
 入力インピーダンス  ≧500Ω
   (50Ωに改造可能)
 出力  ±1V内で、最大1Vの振れ
     (負荷100kΩ以上にて)
 ±1mA
     (負荷100Ω以下にて)

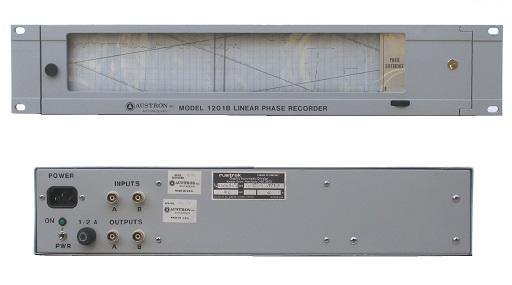

Austron 1201B Linear Phase Recorder    1989.10.14製造品                      2008.11.13

 推定仕様:
 周波数範囲  500Hz〜30MHz
 入力レベル  600Hz: 75mVrms以上
 30MHz: 600mVrms以上
 入力インピーダンス  ≧500Ω

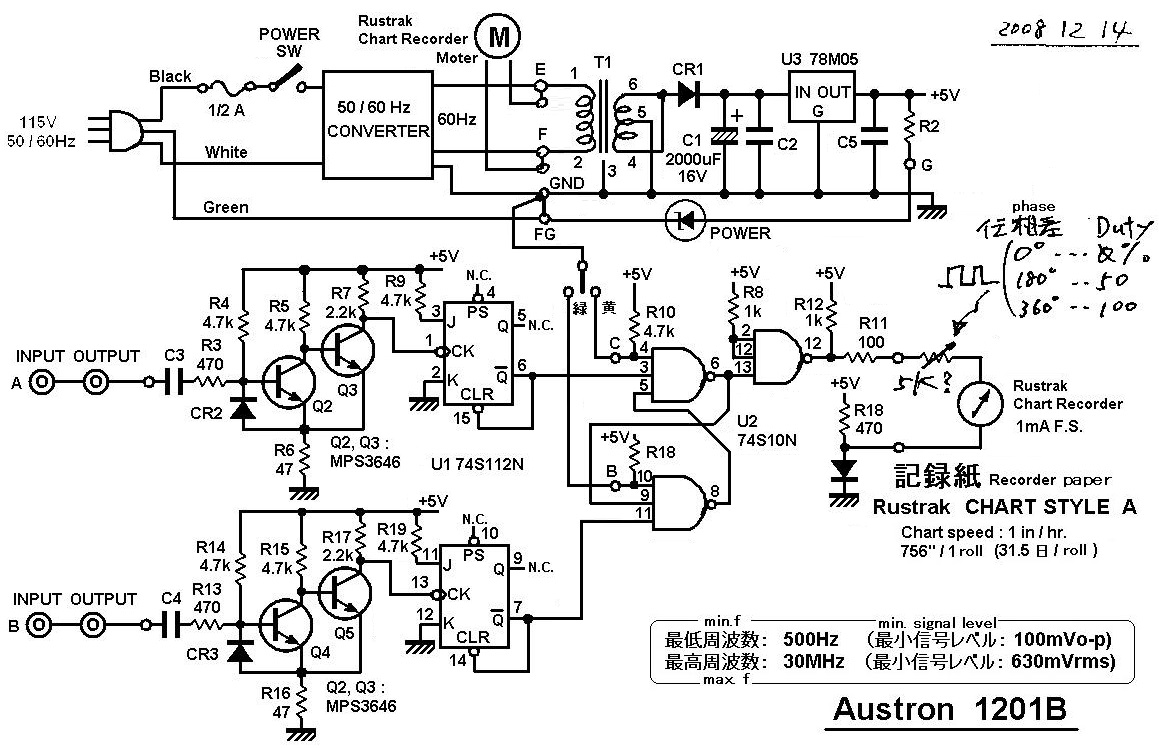

 回路図:

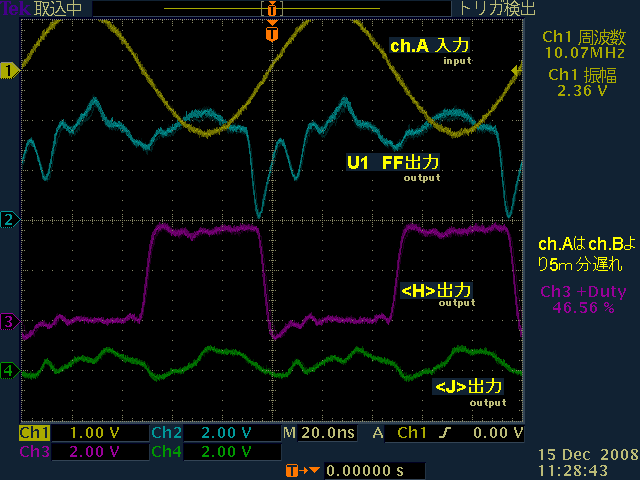

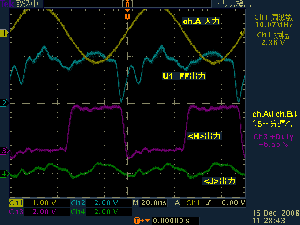

 内部信号波形:

1989.10.14製造品
レコーダーに60HzのAC電源を
供給するための周波数変換器
Rustrak 感圧記録紙
Style WA

 4巻
 2009.12.12
$32.00+〒$10.75

Chart Paper  ・・・

Rustrak Style A
Rustrak288 Catalog
Rustrak288 Manual
RustrakZ55 Catalog
