Top > 電子計測機器  2016. 12. 7
 エレクトロニック・カウンタ
     モジュレーション・ドメイン・アナライザー
     ユニバーサル・タイムインターバル・カウンター
     ユニバーサル・カウンター
  マイクロ波周波数カウンター
メーカ 型番 品名 表示桁 時間分解能 (ps) 位相分解能
(°)
  周波数レンジ   製造年
シングルショット アベレージング
HP E1725B
E1740A
タイム・インターバル・アナライザー 10 100 1   150 MHz 1995
  SRS   SR620  ユニバーサル・タイムインターバル・カウンター  11 25 1  0.001 1.3 GHz 1997
HP



  53132A   ユニバーサルカウンター 12 150 150   225 MHz
 5370B No.1 ユニバーサル・タイムインターバル・カウンター 11 100 0.3   100 MHz 1985,1988
No.2
   J06-59992A  タイムインターバル・キャリブレータ
 5363B   タイムインターバル・プローブ      1988
5372A 周波数/タイムインターバル・アナライザー 10 150 1   2 GHz
54003A   1MΩ入力ポッド
5334B ユニバーサルカウンター 9 2ns 200   0〜100 MHz
5334A ユニバーサルカウンター 9        0〜100 MHz

HP E1725B E1740A タイム・インターバル・アナライザー  1995年製  2016.3.21 10,798円
E1725Bは、E1740Aタイム・インターバル・アナライザ・モジュールと、Windows(R) 3.1、95、または98を搭載したコンピュータとを組み合わせたもの。
VXI C サイズ・システム
高速測定サンプリング・レート、512Kの大容量メモリ、高度な解析機能を持つ。
オプションのソフトウェア・パッケージにより、カスタマイズ可能。
オプション:
001
002
003
141
242
243
244
246
248
組み込みコンピュータを削除しHP-IBインタフェースを追加
6スロットカードゲージから13スロットメインフレームに変更
組み込みPCを削除し、VXLinkキットを追加
E1741A タイムインターバル・アナライザ・ソフト
E1742A トリビュタリ・ジッタ解析ソフトウェア
E1743A クロック・ジッタ解析ソフトウェア
E1744A トークンリング・ジッタ解析ソフトウェア
E1746A ネットワーク・シンクロナイゼーション解析ソフトウェア
E1748A マルチ・チャネル・ネットワーク・シンクロナイゼーション解析ソフトウェア
オプション141から248のソフトウェアは、Windows 3.1、95、98が動作するIBM互換PCで使用可能。
E1741A タイム・インターバル・アナライザ・ソフトウェア Data Sheet
ハード・ディスクの設計・評価・解析向け
ウインドウ・マージン解析およびヒストグラム機能
シーケンシャル表示により、微妙なタイミング特性を識別
理想リファレンスに対する計算によるクロック測定
E1742A トリビュタリ・ジッタ解析ソフトウェア
SONET/SDHを用いたネットワーク装置の設計・評価・解析向け。
SONET/SDHトリビュタリの許容ジッタ・レベル(DSI、E1、139.264 MHzなど)に関する業界標準に、適合しているかを確認することがでる。
パワー・スペクトル表示による、ジッタ・ソースの特定
周波数偏移表示による、理想周波数からの過剰偏移の特定
E1743A クロック・ジッタ解析ソフトウェア Data Sheet
コンピュータや装置内のクロック分配回路およびバッファ内のジッタの程度と原因を評価することにより、システム性能を改善するためのエラーの低減とクロック・スピードの向上の実現を支援する。
ジッタを変調ドメイン対時間で迅速に評価することがでる。
サイクル間の変動、長期ドリフトなどの現象が表示され、PLLロック時間、位相ステップ・リカバリ、入力間の位相遅延などの解析を支援する。
内蔵FFTを使用したジッタ・スペクトル表示。
アラン分散表示により、雑音のレベルとタイプを迅速に特定
E1744A トークンリング・ジッタ解析ソフトウェア
E1746A ネットワーク・シンクロナイゼーション解析ソフトウェア
Data Sheet
E1747A タイミング・パターン解析ソフトウェア  User Guide 1998
ハード・ディスクの設計・評価・解析向け.
品質と性能を制限しているパターン依存のタイミング効果をグラフィカルに解析し、ランダム・データからでもワースト・ケースのデータ・パターンを抽出でる。
内蔵ヒストグラム機能により、すばやい原因究明が可能
強力なルーチンにより、データ間、データ-クロック間、データ-算出されたクロック間の各測定値をグラフ表示
E1748A 多重チャネル・ネットワーク同期測定ソフトウェア
位相偏移の計算。
時間延長および連結機能により、数日に渡る測定が可能
ユーザ・プログラム可能なマスクは、現在の業界標準(ITU、Bellcore、ANSIおよびETSI)を反映するためのアップデートが容易
オーバーレイ表示により、複数の測定結果を目視比較可能
RadiSys ECP-7 IBM Compatible Computer Module
CPU Intel 486DX 100MHz (Socket 3)
BIOS Award 486 Modular Bios v3.05abd
MEM Fst page mode DRAM 72pin-SIMM 4slot
OS Windows3.11
Mous シリアルマウス        HDD  540MB
RadiSys EPC-7 Hardware Reference Manual 1994.pdf
RadiSys EXM Datasheet.pdf
RadiSys EXM-13A Manual.pdf
RadiSys EXM-22 Manual.pdf
RadiSys EXM-PS Manual.pdf
RadiSys Third Party EXM Modules Datasheet.pdf
    HP E1725B
    HP E1740A TIME INTERVAL ANALYZER
    RadiSys ECP-7 IBM Compatible Computer Module
AWARD BIOS M/B
Hard Disk : Quantum Maverick Prodrive MV54A011 540MB
    RadSys EXM-13A Dsplay Interface
Memory :  4 slot (4MB x 4枚)
Toshiba THM361020ASG-70 4MB RAM EDO 70ns 1MX32 FPM 72-Pin SIMM
HP E1725A
OS: MS-Windows
1994年販売開始 ($34,000) catalog
1996年販売終了 ($32,150) catalog
HP E1725B
OS: Windows3.1
1997年販売開始 ($32,150) catalog
1998年販売終了 ($32,795) catalog
HP E1725C
OS: Windows 95
1999年販売開始 ($33,000) catalog
2001年販売終了 catalog
HP E1740A User's Guide 1994 E1740-90005
HP E1725C, E1741A Getting Started Guide 1998 E1725-90011
HP E1725C, E1742A/43A/44A/46A/48A Getting Started Guide 1998 E1725-90012
HP 75000 VXIbus Family catalog 1994
HP 75000 VXIbus Family catalog 2001

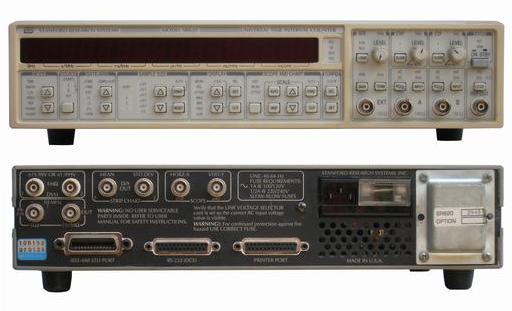

Stanford Research Systems (SRS) SR620 ユニバーサルタイムインターバル・周波数カウンター 1997年製  2009.8.14
 Auto CALエラーで校正できない(エラーコード:02)が一応計測可能
簡単な操作手順
・シングルショット時間分解能
周波数帯域

・周波数分解能
・位相分解能
・基準発振器安定度(0〜50℃)
 25 ps
 0.001 Hz -- 300 MHz
 40 MHz -- 1.3 GHz
 11桁(1sゲート)
 0.001°
 1 ppm
統計解析
平均、標準偏差、アラン分散、最大、最小
・オシロスコープ用
        グラフィカルXY出力


・インターフェイス
度数分布図
折れ線グラフ
  ・ジッター(標準偏差、アラン分散)

GPIB, RS232インターフェイス
  定価:    (2009.8現在)
Product Description US Price Int'l Price
SR620 Std. stability .Time Base:  1 x 10-6 (1ppm) $4,950 $5,445
Option 1 2 x 10-9  high stability OCXO timebase $950 $1,045
SR620__manual_2006.pdf
SR620_catalog.pdf
SR620_SR625__Catalog_jpn.pdf

上位モデル: SR625
基準周波数発振器に同社のルビジウム発振器(PSR10)(US $1,645.00)と、
2.2GHzまでの1/10プリスケーラ機能を搭載したもの。その他の仕様は同一。
Product Description US Price Int'l Price
SR625 SR620 w/ rubidium timebase (w/ rack mount)
Stability of Rb.Time Base: 4 x 10-11
$12,500 $13,750
SR625_manualpdf.pdf     SR625_circuit

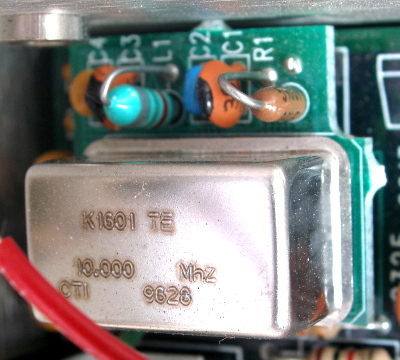

CTI(現MtronPTI) K1601  10MHz TCXO (1ppm)  1996年製造品
1枚の大きな基板に表示部以外のすべてが実装されている(SRS社の特徴?)

HP 53132A ユニバーサルカウンタ シリアルNo.3404A00739  故障品購入。修理済み  <故障修理状況>  2004.9
 <仕様> 53132A  53230A(後継機)
 ・分解能  表示桁数  12 桁/秒  12 桁/秒
 ・タイムインターバル分解能
 (シングルショット分解能)
 150 ps  20 ps
 ・周波数レンジ  DC 〜 225 MHz  DC 〜 350MHz
 ・メモリー  なし  100万個の読み値用内部メモリー
 USBフラッシュメモリー
 ・測定機能

 周波数、周波数比、タイムインターバル、
 周期、立ち上がり/立ち下がり時間、

 正/負パルス幅、デューティ・サイクル、
 位相、積算、ピーク電圧、

 平均タイム・インターバル、
 タイム・インターバル遅延
 53132Aのすべての機能を持つ

  531xxAシリーズ用に書かれたSCPIプログラムで確実に動作

 真のアラン偏差を計算するためのギャップのない連続計測が可能

 大型のグラフィカルディスプレイ
 (リアルタイム測定データのヒストグラムやトレンドチャートを表示)
 ・解析機能  自動リミット・テスト、演算(スケール、オフセット)、
 統計(最小値、最大値、平均値、標準偏差)


 ・価格





 1993年販売開始 ・・・ US$ 2400.00
 2004年 ・・・ 383,569 円(税抜き)
 2016年 ・・・ 676,446 円(税抜き)

<2016年12月1日販売終了予定>
 <参考価格>
2004年9月直販価格  opt無し
  opt010 (高安定タイムベース)付き
  opt030 (3GHz入力ch3)付き
  opt050 (5GHz入力ch3)付き
  opt012 (超高安定タイムベース)付き
  363,949 円
479,884 円
480,002 円
596,171 円
??
パーツ価格 (opt010 の構成品):
  OVEN OSC 10811-60160
  A6Time Base Support 53132-60016
158,480 円
 42,156 円


 2016年 ・・・ 495,180 円(税抜き)








 ・参考外部リンク   データシート  データシート
 Keysight Technologies RF/ユニバーサル周波数カウンター/タイマーの移行/比較/相違点

HP 5370B ユニバーサル・タイムインターバル・カウンタ  No.1  シリアルNo.2510A01367 (1985年製と思われる) 2005.2
超高性能、正負の時間測定、20ps最小表示桁
HP 5370A 1978 年販売開始 $ 6,500 カタログ
HP 5370B 1984 年販売開始
1991 年

1999 年販売終了
$ 9,000
2,486,000 円
$ 33,500
カタログ
カタログ
カタログ
HP_5370B_Catalog
HP_5370B_Op_&_Sv_Manual_05370-90031
HP_5370B_AN191-7

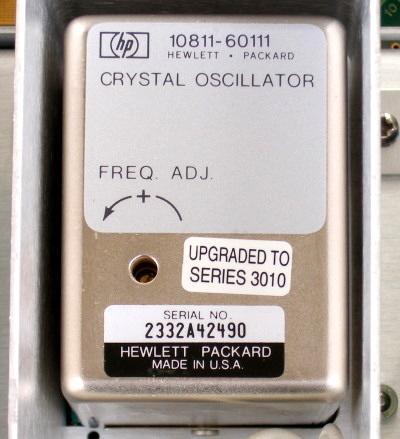

  HP 10811シリーズ高安定オーブン式水晶発振器の仕様比較
CPUボード   電源部のコンデンサ

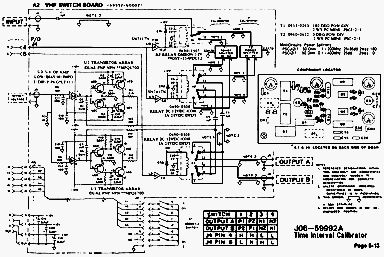

J06-59992A タイムインターバル・キャリブレータ  −未入手−

 ・J06-59992A Time Interval Calibrator Op_Sv Manual.pdf
 ・HP_Patent_US4627268.pdf
HP 5363B タイムインターバル・プローブ   1988年製              2009.4.26

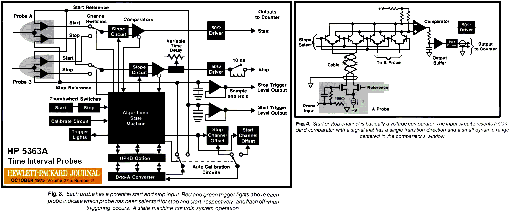

HP Journal  1975-10     5363A記事.pdf
HP 5363A   1976年販売開始  $ 1,500  カタログ
1978年販売終了  $ 2,250  カタログ
HP 5363B 1979年販売開始  $ 2,250  カタログ
1990年販売終了  $ 5,450  カタログ

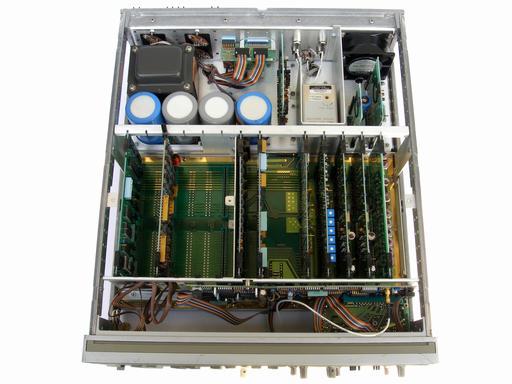

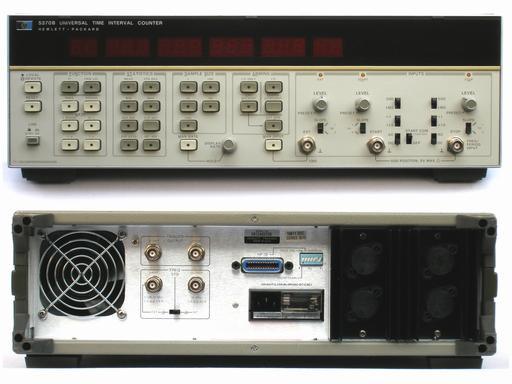

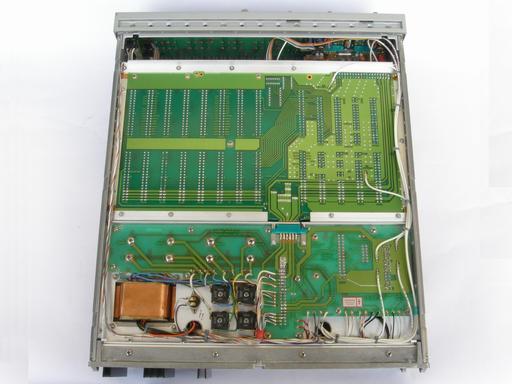

HP 5370B ユニバーサル・タイムインターバル・カウンタ  No.2  1988年頃の製造品     2009.12.13

HP 5372A 周波数・タイムインターバル・アナライザー   opt.030( 2GHzチャンネルC )付き       2005.3
  モジュレーション・ドメイン・アナライザー
  ・周波数、位相、およびタイムインターバルの時間変化を解析
  ・タイムインターバルの高速ヒストグラム解析
  ・シングルショットの分解能 150 ps rms、
  ・アベレージング分解能 2 ps
  ch A :10 Hz 〜 200 MHz
ch B :10 Hz 〜 100 MHz
ch C :50 MHz 〜 2.5 GHz (opt.030)
単発周波数分解能:10桁(1秒ゲート)

HP 54002A 50Ω入力ポッド2個付き
  1990年 販売開始 ($28,000) 〜 1997年 販売終了 ($33,750)
      opt.030 ($2,000) 〜         opt.030 ($2,750)


 HP 54003A 1MΩ入力ポッド  1987年製    2005.3
1MΩ入力ポッド2本1式
1990年($665)〜1997年($735)


HP 5334A ユニバーサルカウンタ  opt. 010.010,050(020+030)付き シリアル番号:無し  2004.10 ジャンク品を購入  ☆
・9桁表示で周波数、周期、等が計測できます。
  ・オプション010: オーブン式高安定水晶発振器(HP 10811-69001 OCXO)

  ・オプション030: 1.3GHzまで計測可能
  ・オプション020: 直流(DC)デジタル電圧計 ・・・ 4桁

 −仕様−
・9桁表示。1Hz〜1.3GHzまで計測可能(ゲートタイム1秒の時)
・タイムインターバル分解能 :200ps、シングルショットでは2ns
・計測機能 :周波数、周期、比、計数、時間差
・最高計測周波数  A,Bチャンネル :最大100MHz
              Cチャンネル :最大1.3GHz(opt. 030)
・高安定オーブンタイムベース付き(opt.010)
周波数 :10MHz
エージングレート :<50x10−10/日(24時間ウォームアップ後)
 短期安定度 :<5x10−10rms(1秒平均)
 温度安定度 :<7x10−9(0〜50℃)
 電源電圧変動 :<5x10−10(電源電圧の 10% 変動の2分後)
起動特性 :起動20分後に最終値の5x10ー-9 以内
・DCデジタル電圧計付き(opt.020)
表示 :4桁、自動レンジ切り替え、自動極性切り替え
 レンジ :±10V、±100V、±1000V
入力 :フローティング
 入力抵抗 :10MΩ±1%
 精度(60日後、24℃±5℃にて)
10Vレンジ :読みの±0.045%±8mV
 100Vレンジ :読みの±0.045%±80mV
 1000Vレンジ :読みの±0.060%±200mV
温度安定度
10Vレンジ :読みの±0.0055%±0.5mV/℃
100Vレンジ :読みの±0.0055%±5mV/℃
1000Vレンジ :読みの±0.008%±5mV/℃
1984年販売開始(当時の価格:$2800.00)〜 1994年まで販売($6250.00)
opt.010(高安定タイムベース) :$805.00〜$1,100.00
 opt.020(DCデジタル電圧計) :$500.00〜$750.00
 opt.030(Cチャンネル) :$755.00〜$1,000.00
  opt.050(opt.020+opt.030) :$1,240.00〜$1,650.00

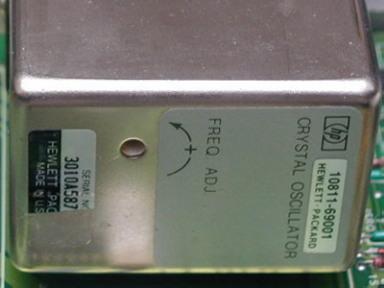

opt.010(高安定タイムベース): HP 10811-69001  10MHz OCXO
 HP 10811シリーズ高安定オーブン式水晶発振器の仕様比較
−状態−
   古い機械であり、汚れ、キズ等多々あり
   パネル上面にマジック等による書き込みあり

−故障状況と処置−
 @前面信号入力BNCコネクタ4個
   変形していたので整形したが、コネクタの抜き差しがきつい。
 A電源スイッチ
   先端部が折れてなくなっていたので複製して取り付けた。
   接着してしまったので先端部(キートップ)は取り外せない。
         (通常使用に問題はない)
 B背面・中央・上部の上蓋固定用ネジ穴(1カ所)
   ネジが折れてしまったためネジ止めできない。
   Cの背面足4個が取り付けてあるため蓋がはずれるといったことはない。
 C背面足  自作の足4個を取り付けた。
 D底面足  ゴム足を貼り付けた。(標準の足は無し)
   −資料−
 カタログ … 1984年販売開始時 12899.pdf12900.pdf(定価:
$2800.00
        1994年販売終了時 24869.pdf(定価:
$6250.00
   5334A_B Operating and Programming Manual _05334-90047.pdf


−動作確認結果−
 @周波数計測確度
  GPS周波数標準装置(HP Z3816A)からの10MHz基準信号を計測:
     結果表示 ・・・ 10.000 000 0MHz (写真参照)
 A周波数計測機能確認(最高周波数、最小レベル信号のカウント機能確認)
     ch.A ・・・ 100MHz 35mVrms
     ch.B ・・・ 100MHz 35mVrms
     ch.C ・・・ 1.3GHz -9.5dBm
 B直流(DC)デジタル電圧計測機能確認
     ±10V, ±100V ,±1000V 各ポイントにて仕様内であることを確認

HP 5334B ユニバーサルカウンタ    ☆       1988年頃の製造品
・レンジ
 周波数 チャンネルA,B


 周期A
 タイムインターバルA−B
 周波数比A/B

 積算A
 タイムインターバル・ディレイ
・感度 チャンネルA,B


・トリガレベル マニュアル

・ゲート時間 レンジ
・タイムベース 出力周波数
      エージング・レート
・HP−IB機能

:0〜100MHz(DC結合)

:30Hz〜100MHz(AC結合、1MΩ)
:1MHz〜100MHz(AC結合、50Ω)
:10ns〜10s(シングル・ゲート)
:−10ns〜10
:0.001Hz〜100MHz
:0〜1012−1
1ms〜99.999s(1msステップ)
:15 mVrms 正弦波 <20 MHz
:35 mVrms 正弦波 20 MHz〜 100 MHz
:100 mVp-p最小パルス幅5ns

:±5.1Vの間で可変
1ms 〜 99.999s(1ms ステップ)
:10MHz
:<3X10−7/月
:標準実装
1988年販売開始($1950.00)〜1998年まで販売($  )
<参考>  オプション 010
      オプション 030
 高安定タイムベース
 1.3GHzCチャンネル
BLILEY 10MHz X'tal  オプション010高安定タイムベースの取付用スペース
