SRS FS700 LORAN-C Frequency Standard ロランC受信機 1993年製造品 故障品修理済み 2009.3.17 |
|
電源トランス焼損による故障品を購入。修理済み
故障原因:OCXO内のヒーター回路ショートによる過大電流により電源トランス焼損
処置:OCXO分解、回路パターンショート部清掃。 電源トランス代替え品取付
|
|
|
- 10-12 long-term stability
- 10-10 short-term stability (10-11 opt. )
- NIST traceable
- Reception throughout most of the northern hemisphere
- Four 10 MHz outputs
- Phase detector with analog output
- 0.01 Hz to 10 MHz TTL output
|
|
|
詳細仕様 データシート マニュアル |
|
|
|
|
|
2009.3現在販売中 価格: |
|
|
Product |
Description |
Price |
Base Product |
FS700 |
LORAN-C freq. std. (with GPIB & rack mount) |
$2,950.00 |
Internal Options |
Option 1 |
Low phase noise oscillator |
$450.00 |
Option 2 |
RS-232 computer interface |
$350.00 |
Accessories |
FS710 |
10 MHz AGC distribution amplifier (7 channel) |
$1,000.00 |
O700ANT |
Replacement antenna |
$250.00 |
O700LNG |
Lightning protection module |
$100.00 |
M700 |
Replacement manual for FS700 |
$35.00 |
|
|
|
|
|
|
|
画面表示
![](FS700_Display_thumb.jpg) |

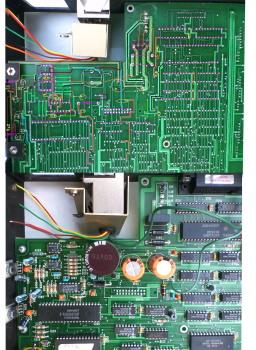

電源系回路
![](NEC_0004_PowerCircuit_thumb.jpg) |
|
|

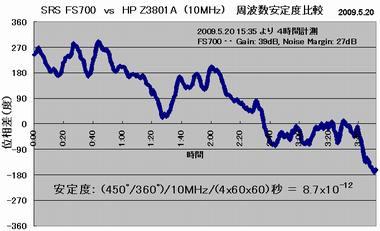

HP Z3801Aを基準とした10MHz位相の変動 |
![](20090520_F_Stability.jpg) |
|
短期安定度の計測結果比較 |
![](20090521_F_Stability_2.jpg) |
|
|

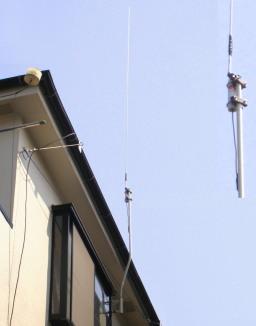

Antenna
JRC NFG-800 ロラン-C アンテナカプラ-を使用 |
|
|
|
![](P3285168_thumb.JPG) |
![](P3285170_thumb.JPG) |
![](P3285174_thumb.JPG) |
![](P3285178_thumb.JPG) |
![](P3285179_thumb.JPG) |
![](P3285185_thumb.JPG) |
![](P3285187_thumb.JPG) |
![](P3285181_thumb.JPG) |
![](P3285204_thumb.JPG) |
![](P3285213_thumb.JPG) |
![](P3285191_thumb.JPG) |
![](P3285211_thumb.JPG) |
![](P3285215_thumb.JPG) |
![](P3285198_thumb.JPG) |
修理交換した電源トランス: |
![](P3285197_thumb.JPG) |
|

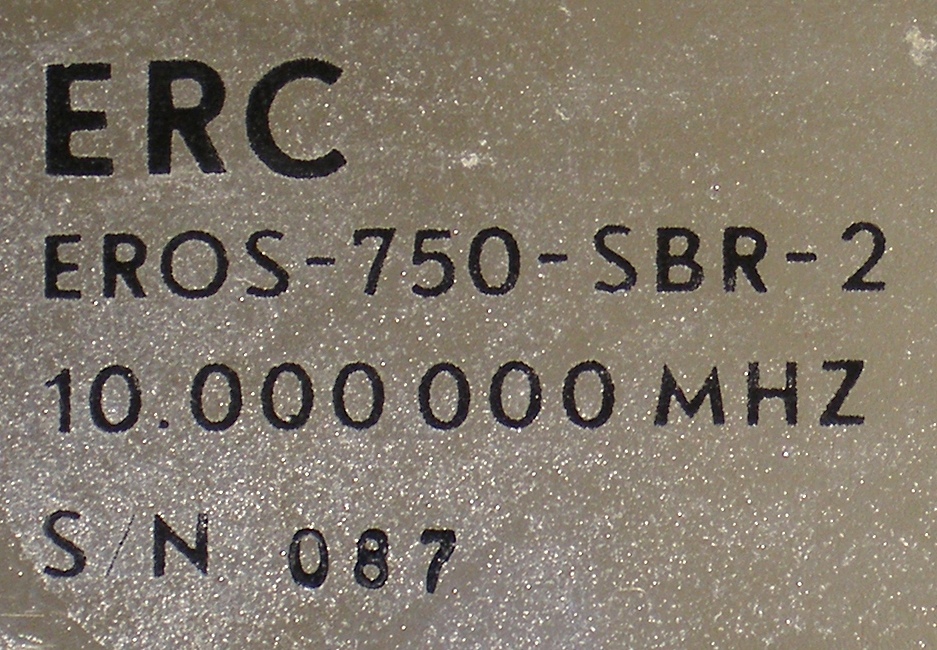

ERC EROS-750-SBR-2 10MHz OCXO |
![](P3255110_thumb.JPG) |
![](P3255115_thumb.JPG) |
![](P3255046_thumb.JPG) |
![](P3255077_thumb.JPG) |
内部詳細、修理状況 |
|
|
電源系回路図 |
設定方法等のメモ |
![](FS700_PS_circuit_thumb.jpg) |
![](img8921_thumb.jpg) |
|
|
|

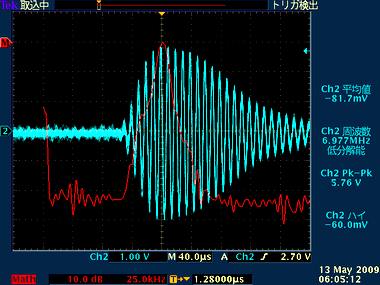

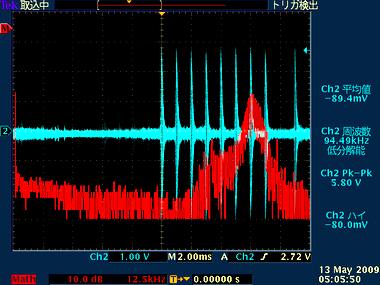

ロランCの信号波形
LORAN-C Signal Monitor
(Front Panel) |
![](TEK05130639.jpg) |
![](TEK05130617.jpg) |

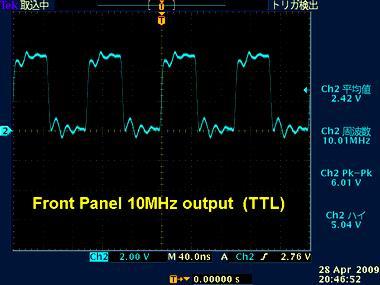

10MHz Output TTL
(Front Panel) |
![](20090428_10MHz_out.jpg) |

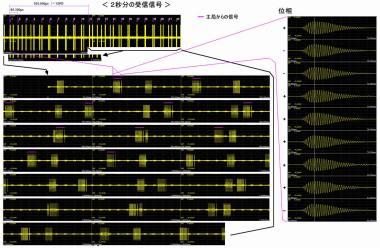

ロランCの信号波形
![](Pulse_sequence_1_thumb.jpg) |
|
|
|
日本無線株式会社(JRC) JNA-761 LORAN-C受信機 電源ユニット付き 2008.4 |
No.1 1983年製造品
|
|
No.2 1989年製造品
|
|
|
|
JRC NFG-800 ロラン-C アンテナカプラ- 2009.2.18 |
|
|
![](P2214549_thumb.JPG) |
|
|
_JRC NFG-104 Omega アンテナカプラー 2009.2.25 |
|
|
|
|
SEIKO TDC-100 Clock 2008.7.6 |
|
NHKのFMまたはTV放送の時報を受信し、1日に1,2回、内部時刻を同期をする。
|
|
|
|
|
|
|
シバソク 483 10MHz基準発振器 1978年製造品 2009.11.7 2,200円 |
|
アナログテレビ放送のサブキャリア信号を入力し、これに同期した基準信号を生成する |
|
|
|
|
|
|
|
|
