   時刻・周波数標準機器           BVA Quartz oscillator
   各種周波数標準装置の安定度比較            Allan Deviation
   HP(Agilent)社の周波数標準器    Phase Noise
   水素メーザ、セシウム、ルビジウム原子時計・周波数標準    Frequency counter
Rubidium
Frequency Standard
Mfr.
Date
Output
Frequency
(Hz)
Short-term stability  long-term stability   Phase Noise (dBc/Hz)
1s 10s 100s 1日 1年 1Hz 10Hz 100Hz 1kHz

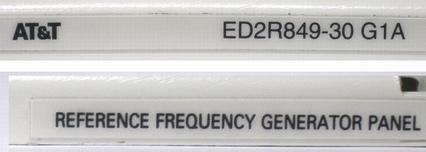

Lucent RB F Std. 1993? 10MHz
SRS PRS10 10 MHz 2×10-11 1×10-11 2×10-12 5×10-11/月 5×10-10 -130 -140
Efratom FRS-C 1988 10 MHz
FUJITSU H48M-5407-H115 1995 10 MHz
NEC NEATMIC Rb-2005A8 1985  10 MHz
NEC NEATMIC Rb-1007 1980 10MHz 2×10-11 2×10-11/月
NEC NEATMIC Rb-3200BV 1994   10 MHz
TOYOCOM  Rb-3110NV1   2003  10 MHz
FEI FE-5680A 2000  10 MHz

Lucent RB OSC   1993年頃の製造品                  2008.3
FTB-1-1.pdf
ZFSC-2-1+.pdf
ZFSC-6-110.pdf



  Rb OSC No.1: Efratom 100323-003 10MHz

  Rb OSC No.2: Efratom 100334-004

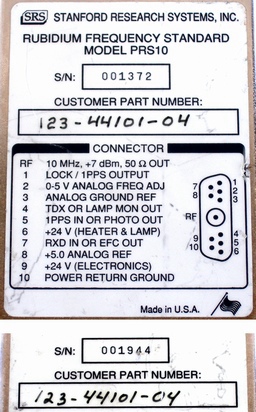

SRS PRS10 Rubidium OSC  2台(1台は動作不良)          2006.10 中古品購入

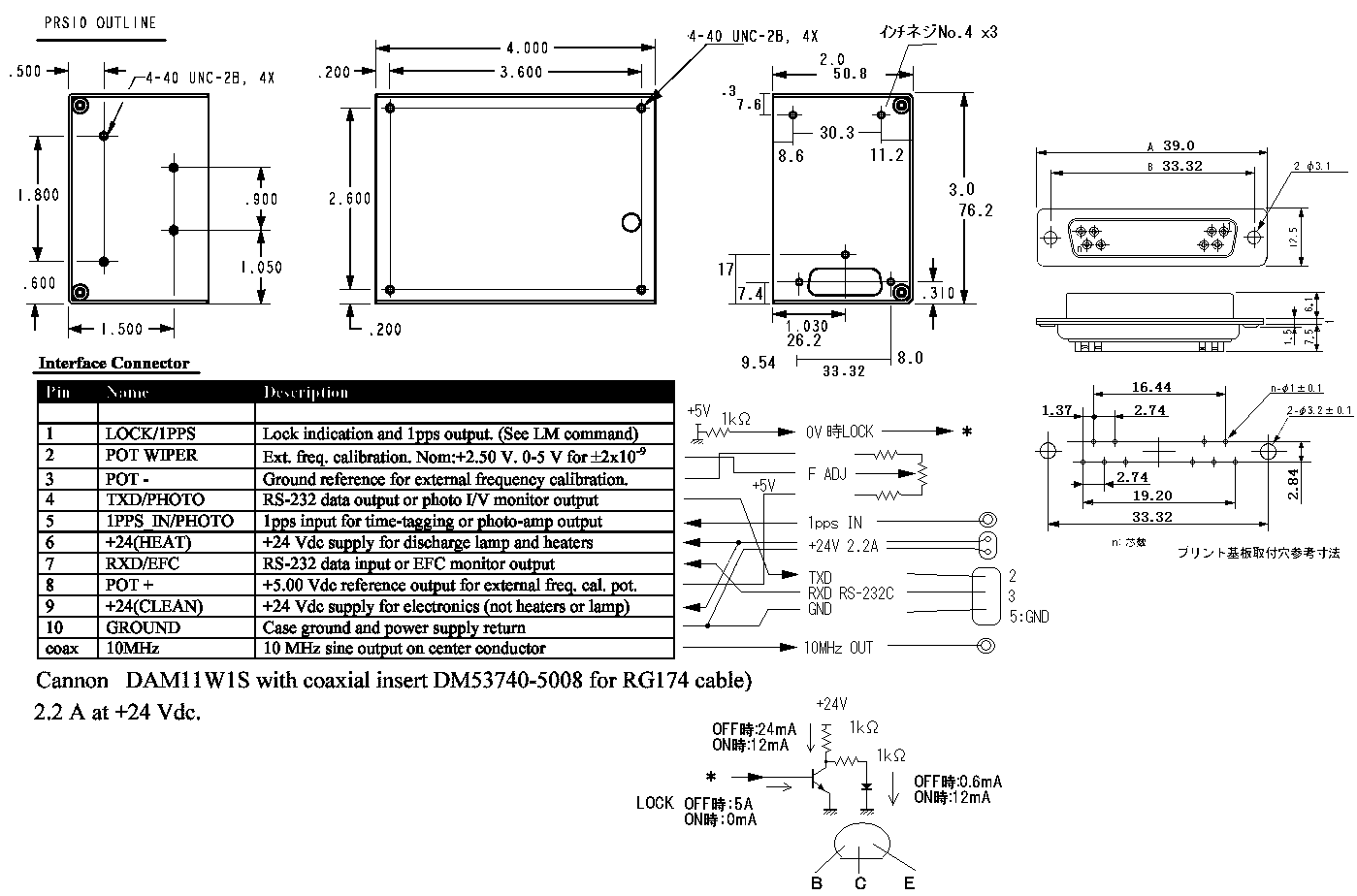

ブレークアウトユニット
出力周波数
出力レベル
位相雑音(SSB)

短期安定度


エージング(30日後)

GPSと同期可能
デザインライフ
電 源 +24VDC

寸 法
重 量
10 MHz
1.41 Vp-p(+7dbm)
<-130 dBc/Hz ( 10 Hz)代表値
<-140 dBc/Hz (100 Hz)代表値
<2×10-11 (1秒)
<1×10-11 (10秒)
<2×10-12 (100秒)
<5×10-11 (1ケ月)
<5×10-10 (1年)

20 年
2.2 A (ウォームアップ時)
0.6 A(安定状態)
51(H)×76(W)×102(D)mm
598 g
 2008年現在販売中(本体価格:\300,000(税別))
 Manual_PRS10m.pdf

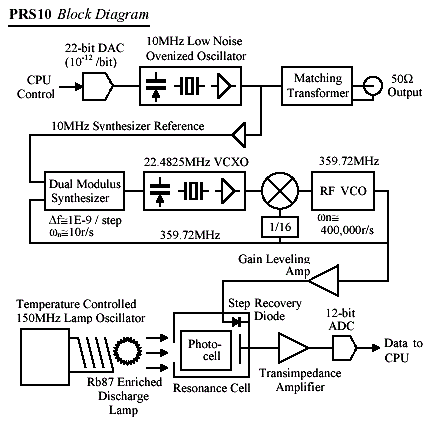

ブロックダイア

Efratom FRS-C ルビジウム周波数標準  No.1   1988年-25週製   動作良好
  Efratom FRS_Manua.pdf
10MHz

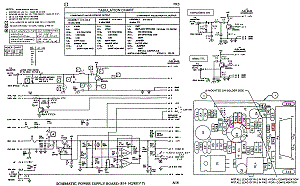

出力回路




Efratom FRS-C ルビジウム周波数標準 No.2
        TTL出力   2009.5購入

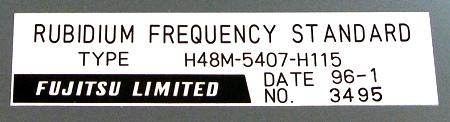

富士通 H48M-5407-H115 ルビジウム発信器    1996年1月製     2007.9  動作良好
この発信器はポケットベルの交換器から外した物とのことで入手
Fujitsu_Rb_OSC_Catalog (2003年11月版).pdf

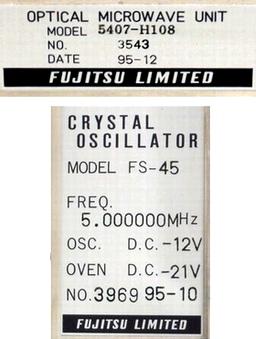

銘板
Rb OSCユニット、OCXOの銘板



NEC NEATMIC Rb-2005A8 ルビジウム周波数標準器 1995年6月製造品 製造番号 202  2011.9.6  動作良好(バッテリーは不良)
カラーTVサブキャリア用周波数標準
バックアップ電源内蔵

 電源   AC100V、または
 DC+24V (実測: 起動時1A、定常時0.5A)
 10MHz出力  正弦波 (実測: 8.3Vp-p (2.8Vrms) 無負荷時)
 起動時間  電源投入後約10分で起動(ALARMランプ消灯)
電源回路
10MHz出力バッファ回路
周波数微調整用ボリューム 電源スイッチ
ルビジウム発振器ユニット
 NEATOMIC Rb-3100K   1995-5製
背面入出力コネクタ
内蔵Ni-Cd電池

NEC NEATMIC Rb-1007 ルビジウム周波数標準器    1980-8製  製造番号 203    故障品を入手し修理完了
古いものであるが、仕様上の安定度は最近の製品とほとんど変わらない
 ・回路図付取扱説明書あり
 ・Ni-Cd電池は劣化のため配線を外してある。
 ・100kHz出力端子から10MHzを出力するよう配線変更済み
<仕様: 付属の取扱説明書からの抜粋>
 出力周波数
 出力レベル
 ひずみ率(2nd, 3rd)
 周波数調整範囲
 (10 MHz), 5MHz, 1MHz, 100kHz
 > 1 Vrms (75Ω)
 > 30dB
 >2×10-9(C-FIELDダイヤル操作)
 短期安定度
 長期安定度
 周囲温度変化
 電源電圧変化
 <2×10-11 (1秒) (rms)
 <2×10-11 (1月)
 <2×10-10 (25℃±25℃)
 <1×10-11 (AC100V±10%)
 <1×10-11 (DC25V±10%)
 方向変化
 立ち上がり特性
 <1×10-11 (東西南北360°回転)
 <1×10-10 (電源投入後30分, 25°)
 電 源

 AC 100V±10% または DC22〜32V
 <40W
 外形寸法
 重 量
 140(H)×220(W)×315(D) mm
 <7 kg
<参考資料>  ・NEC_Rb-2010_Catalog_FB2003
 ・Rb-2110CB_CATALOG_200909.pdf
Rbユニットの銘板
電源ユニット

 NEC製Rb OSCの性能比較
 (NEC技報 Vol.41 No.1 1988.2.15発行 p.84より)
項  目 Rb-3100N それ以前 (Rb-1007)
 周
 波
 数
 長期安定度  2.0x10-11/ 100 days
 短期安定度  5.5 x10-13/ 100 sec rms  8.0 x10-13/ 100 sec rms
 温度特性 1 x10-10/ -10〜50 ℃ 2 x10-10/ 0〜50 ℃
 出力 10 MHz  10 MHz, 5 MHz, 1 MHz, 100 kHz
 外形寸法 89(H) x 110(W) x 123(D) 140(H) x 220(W) x 315(D)
 重   量 2 kg 7 kg
 振   動 10〜45 Hz、12 G 10〜30 Hz、0.5 G
 衝   撃 200 G 10 G
 故 障 率 2500 FIT 5000 FIT
 寿   命 15 年 10 年
 価 格 比

NEC NEATMIC Rb-3200BV ルビジウム周波数標準発信器   1994-6製  Serial No.219     故障品
通信ネットワークの網同期のための周波数標準として開発されたもの
周波数を外部から制御することが可能(C-field制御方式)
 本品の実測値:
 出力:+2.0 Vp -2.0 Vp
  (無負荷時実測、出力インピーダンス50Ω)
  Rb-3200シリーズは1991年頃出荷開始
 長期安定度  <3.0 x10-11/ 月
 短期安定度  <3 x10-12/ 100 sec
 立ち上がり特性  <2 x10-10/ 20分
 (NEC技報 増刊号 1991.6.28発行 p.124より)
    電圧制御型ルビジウム原子発振器(VCRO) Rb-3200AV
 周波数制御特性 <1.5 x10-9/ 0 ± 1V
 長期安定度  <1.5 x10-11/ 月
 短期安定度  <1.8 xX10-11 / τ1/2 (1 〜 100 sec)
 周波数温度特性  <3 x10-12/ ℃ (-10 〜+60 ℃)
 出力周波数 10 MHz
 動作温度範囲 -10 〜+60 ℃
 寸法 92(W) X 100(D) X 80(H)
 寿命 >20 年
 (NEC技報 Vol.45 No.10 1992.11.15発行 p.109より)

TOYOCOM(東洋通信機(東通))  Rb-3110NV1  ルビジウム周波数標準発信器    2003-2製     2009.9入手
特殊仕様品:外部にVCXOを接続する必要あり
<参考資料>
 ・NEC_Rb-3100N_Catalog_Jan2007.pdf
 ・Rb-3310N_catalog_Jan2008.pdf

会社変遷:
 東通電気株式会社(1949年11月15日〜1952年11月)
 東洋通信機株式会社(1952年11月〜2005年10月1日)
 エプソントヨコム株式会社(2005年10月1日〜)

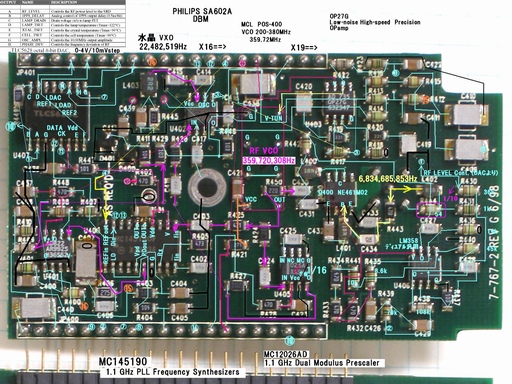

FEI (Frequency Electronics, Inc.) FE-5680A Rb OSC      ジャンク品 要修理       2007.8.25
FEI-5680A_Catalog.pdf
FEI-5650A_Catalog.pdf
FEI-5600M._Catalog.pdf
FEI-5650A, 5652A, 5660A, 5680A CATALOG.pdf
FEI_Rubidium_OSC_Catalog.pdf

ルビジウム発振器の周波数設定
FE-5650A opt 58 Synthesizer Operating Commands
