GPS受信機の仕様比較
| メーカー |
型番 |
GPS受信ユニットのメーカー
同時受信チャンネル数 |
オーブン式水晶発振器
OCXO |
出力 |
電源 |
シリアルポート |
製造年 |
| HP |
Z3816A |
Motorola R5122U1154
8 ch
|
MTI 260
|
10MHz SMA x 2
1pps SMA x 4
19.6608MHz SMA
x 4 |
DC: 20V to 72V
(AC: 120Vモデルもあり）
外部の２４VSW電源使用 |
D-sub 9pin (m)
RS-232C, 設定可変
標準：9600bps, 8-N-1
（ひねりケーブルでPCと接続） |
1997 |
| HP |
Z3801A |
Motorola 6 ch
|
HP 10811
|
10MHz BNC x 1 |
DC: 54V
(38V to 60V)
電源ユニット内蔵により
]AC100Vに改造済み |
D-sub 25pin (f)
RS-422, 設定固定
(RS-232Cに改造済み)
19200bps, 7-ODD-1
（ひねりケーブルでPCと接続） |
1997 |
| HP |
55300A |
Motorola 6 ch
 |
HP 10811
 |
10MHz BNC x 1
1pps BNC x 1
IRIG-B BNC x 1
1544kHz BNC
x2 |
DC: 48V （2系統受電）
(39V to 60V)
起動時: 700mA,
定常時: 350mA
外部の48V SW電源使用 |
D-sub 9pin (f)
RS-232C
9600bps、8-N-1
（ひねりケーブルでPCと接続） |
1995 |
| HP |
58533A |
FURUNO
 |
TOYOCOM
 |
10MHz BNC x 1
1pps BNC x 1 |
|
|
1995 |
| Trimble |
34304-10 |
Trimble 8 ch |
|
10MHz BNC x 1 |
DC: 27V |
D-sub 25pin (f) |
2004 |
| CIC |
GPSR-A |
Motorola R5122U1154
8 ch
（Z3816Aと同じものを使用） |
CIC STP2145A |
10MHz x 3 |
DC/AC: 24V |
D-sub 9pin (f) |
2000 |
| Trimble |
Thunderbolt |
Trimble 8 ch |
Trimble 37265 |
10MHz BNC x 1
1PPS BNC x 1 |
DC: +5V, +12V, -12V |
D-sub 9pin (f)
RS-232C
9600bps, 8-N-1
TSIP |
2003 |
| Lusent |
KS-24019
L106C
RFTG-m-XO |
Synergy Systems UT+ |
DATUM
105243-002 |
15MHz BNC x 1 |
DC: +24V |
D-sub 9pin (f)
RS-232C |
1999 |
| Odetics |
GPStarPlus |
Magellan 8 ch |
Micro Crystal |
1,5,10 MHz BNC
x 3 |
AC: 95 to 264V |
DA-15, RS-232C
9600, 19200, 38400 bps
9-N-1 |
1996 |
Symmetricom
(HP) |
58534A-H01
GPS Timing
Antenna |
Furuno 12 ch |
--- |
1 pps |
DC: +8 to +38V |
NMEA- |
1998 |
| I-Odata |
USB-GPS |
12 ch |
--- |
--- |
USB Bus power |
USB |
2001 |
|
|
|
|
HP Z3816A GPS同期時刻・周波数標準信号発生器（GPS受信機）No.1 1997年製造品 故障品修理済み
2004.11
 本機のリアルタイム状態表示 |
上記のＺ３８０１Ａの後続モデルです。若干の仕様の違いがあります。
故障を購入し修理した。 ＜故障修理状況＞
シリアルNo.KR71800155、 1997年５月24日製 |
|
|
| ・ 電源入力 |
： XLR3-32 （ピン オス） |
| ・ アンテナ入力 |
： N メス |
| （アンテナ内に実装されているプリアンプ用に５Vｄｃを出力
） |
| ・ 10MHｚ出力 |
： SMA メス 2系統 |
| +3.82Vp、-3.94Vp（無負荷時実測、出力インピーダンス50Ω） |
| ・ 19.6608MHｚ出力 |
： SMA メス 4系統 |
| ・ 1ｐｐｓ出力 |
： SMA メス 4系統 |
| ・ 通信用 |
： DB-9 メス |
|
|
| OCXO MTI 260-0558 |
GPS Rx unit |
 |
|

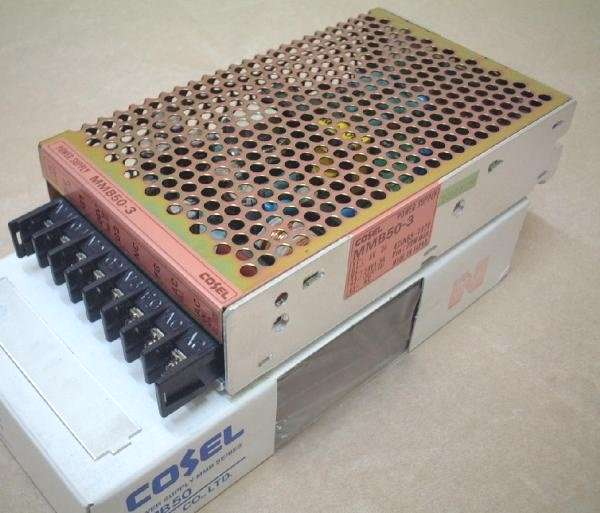

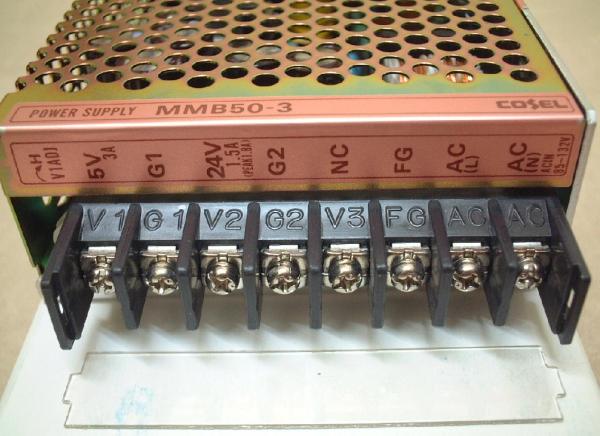

コーセル スイッチング電源 （MMB50A-3）
24V 1.5A, 5V 3A 2004.11 1,000円 |
 |
 |
|
|
|
|
| HP Z3816A GPS同期時刻・周波数標準信号発生器（GPS受信機）No.２ 1997年製造品 2010.10 |
入手直後、10MHz出力が出ない不具合があり修理した。
OCXOを取り外して修理した形跡があり、その際基板のパターン損傷したため接触不良を起こしていた。ジャンパー線を１本入れ接続し修復。
この原因調査のためモールドで封じられているOCXOを解体した。内部確認後はケースをハンダ付けにより封止。 |
|
| 2台のZ3816Aの比較 |
|
No.1 |
No.2 |
|
| 本体 cal date |
1997.5.24 |
1997.5.7 |
同時期の製造品。CAL担当サインも同一 |
| OCXO date code |
970305-4 |
970121-4 |
|
| GPS Rx date |
12/03/99 |
01/05/00 |
2000年問題等でバージョンアップされた？ |
|
|
| GPS Rx unit |
 |
 |
 |
 |
|
| OCXO MTI 260-0558 |
 |
 |
 |
 |
|
| DC-DCコンバータ |
 |
 |
|
|
|
|
| HP Z3801A GPS同期時刻・周波数標準信号発生器 （GPS受信機） 本機のリアルタイム状態表示 |
米国で携帯電話の無線基地局間のＣＤＭＡ信号を同期させるたに使われていた物。
基地局更新に伴い一時大量に中古品市場に出回った。
|
|
１０ＭＨｚ信号の周波数確度：1ｘ10E-9以下（実力は１桁以上良いようです)
・・・ 評価結果
出力：BNC1系統
出力信号：正弦波
+1.82Vp、-1.90Vp（無負荷時実測、出力インピーダンス50Ω）
電源：AC100V … 改造により48Vdcスイッチング電源を内蔵させた
|
|
|
|
 |
 |
 |
HP総合カタログ
1999年版より
 |
|
 |
 |
 |
 |
| AC-DC(48V)電源ユニット内蔵加工 |
RS-232Cインタ−フェース改造 |
 |
 |
|
|
|
この受信機の現在の運転状況 コントロール・モニタ用ソフト：ＧＰＳＣｏｎ ＄３９．９５ 2004.10購入
＜表示内容説明＞ （参考外部リンク : K8CU）
| |
Ｚ３８０１Ａ |
|
Ｚ３８１６Ａ |
グラフ表示１
|
 |
|
 |
＜基準発振器の制御状況と発生標準信号の品質情報＞
ＥＦＣ（赤線）：内蔵オーブン式水晶発振器に加えている発信周波数制御電圧の状況
（0 が -5 Volts、1,048,575 が +5 Volts
に相当する）
ＰＵ（緑色）
：その時点以降ＧＰＳ信号を受信できなくなったとしたとき、その時点から２４時間後に出力している
標準信号の誤差予測値
ＴＩ（青色） ：外部に出力している内蔵オーブン式水晶発振器から生成した１秒パルスとＧＰＳ受信信号から生成
した１秒パルスとの時間差（ｎｓ単位） ａｖ＝：平均値、ｓｄ＝：標準偏差 |
| グラフ表示２ |
 |
|
 |
＜ＧＰＳ衛星の捕捉追尾状況（衛星の軌跡、受信信号強度）＞
右端上側 ：追尾している（内部処理に使用している）GPS衛星の数とGPS衛星の番号 （最大６または８機）
右端下側 ：可視範囲にある（ＥＬ＞０°）が追尾していないGPS衛星の数とGPS衛星の番号
左上（max、min）：受信しているGPS信号の強度を色で示す （Ｚ３８０１Ａ：最強２５５、Ｚ３８１６Ａ：最強５４） |
|
|
|
|
HP 55300A GPS Reference Source 55310A（シェルフ）付 1995年製造品 2009.7.2
opt.104付（US: 1544kbps、DS1、DS4） 本機のリアルタイム状態表示 |
|
|
|
|
|
|
|

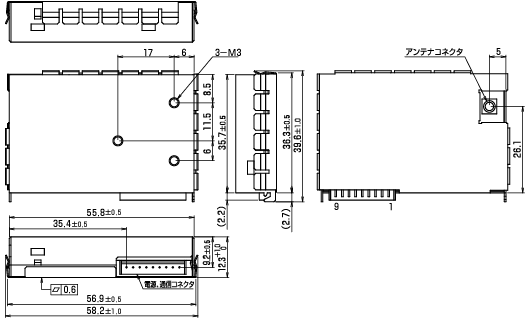

| HP 58533A GPS Time and Frequency Reference Receiver 1995年製 2016.12.23 購入 |
|
|
|
|
|
|
|

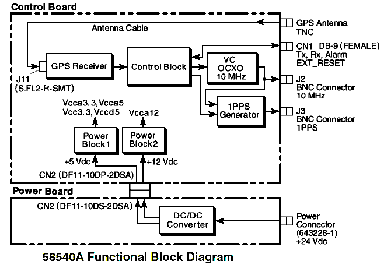

| Symmetricom 58540A Block Diagram |
|
 |
|
|

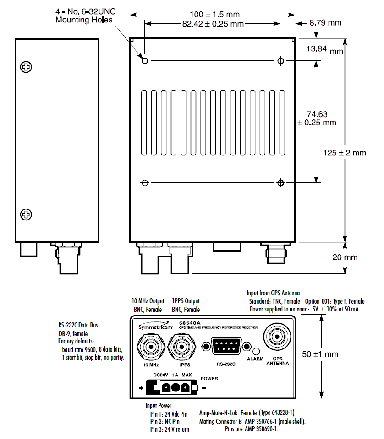

| Symmetricom 58540A Dimensions |
 |
|
|
|
| Trimble GPS 34304-10 2004年製造品 2008.10.28 |
2004年
製造品 |
 |
|
 |
|
|
|
|
| CIC GGER GPSR-A GPS Disciplined oscillator 2000年製 2010.9.25 |
| HP Z3815Aの類似品（互換品？） |
|
| Motrora GPS unit |
CIC OCXO |
 |
 |
| 10MHz output buffer |

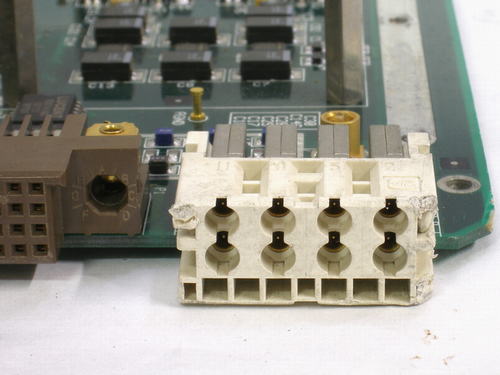

multi-coaxial io connector
GPS Antenna in , 10MHz sin out x3 |
 |
 |
HARTING multi-coaxial connector catalog.pdf
ハンダ付け不要の特殊コネクタ |
 |
 |
|
|
背面入出力コネクタパネルを自作
HARTING製コネクタを取り外して結線 |
 |
 |

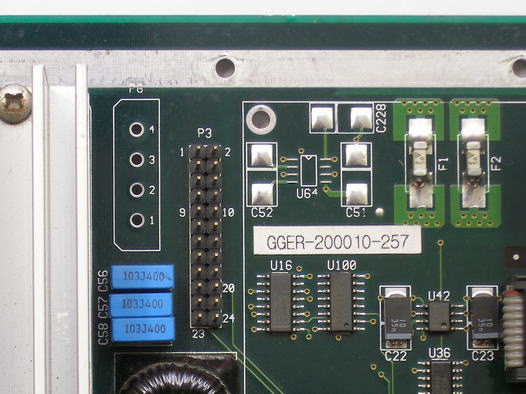

電源接続ポイント
ブリッジダイオードで受けているため極性は無い
|
 |
|
|
|
|
|

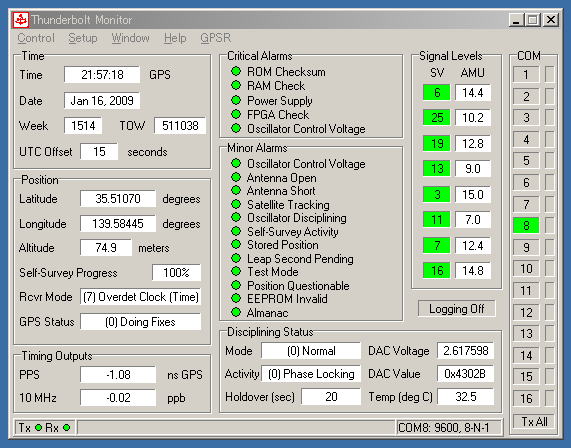

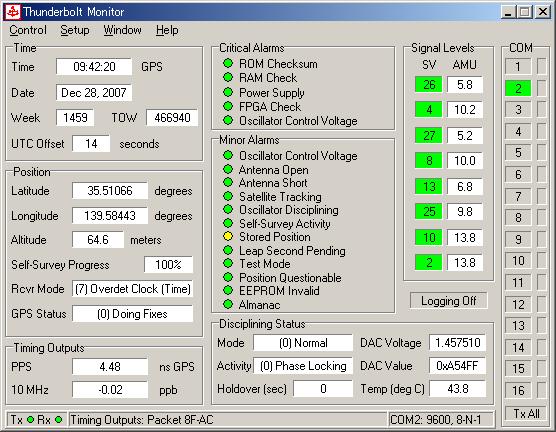

| Trimble Thunderbolt GPS Rx 2003年製造品 2007.11 |
|
|
|
|
|
|
|

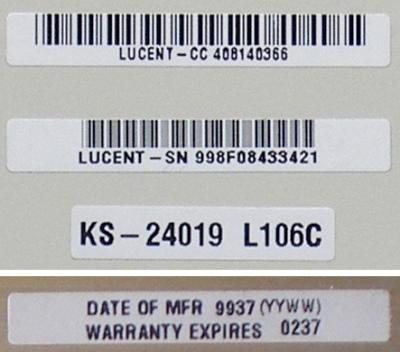

| Lucent KS-24019 L106C RFTG-m-XO CDMA Timing unit (GPS_Rx) 1999製造品 2010.7.18 |
|
TIMING DEVICE USED IN A CDMA MINICELL SYSTEM |
|
出力：15MHz
類似モデル： KS-24019 L105A LUCENT RFTG-m-RB |
|
1996年 AT&T（米）が 「Lucent Technologies」設立
2006年 Alcatel (仏）と合併し 「Alcatel-Lucent」(仏）となる |
|

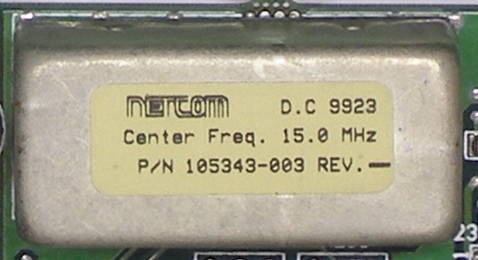

15MHz BPF unit
-- Netcom -- |
 |
|
|
 |
|

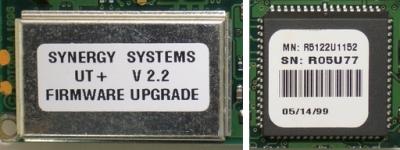

| GPS Rx unit -- Synergy Systems UT+ -- |
 |
| Synergy Systems tech-notes |
|
|
|
|
|

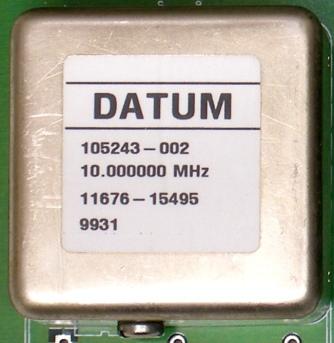

| OCXO -- Datum 105243-002 -- |
|
|
|
|
|
|

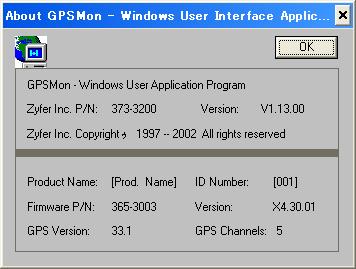

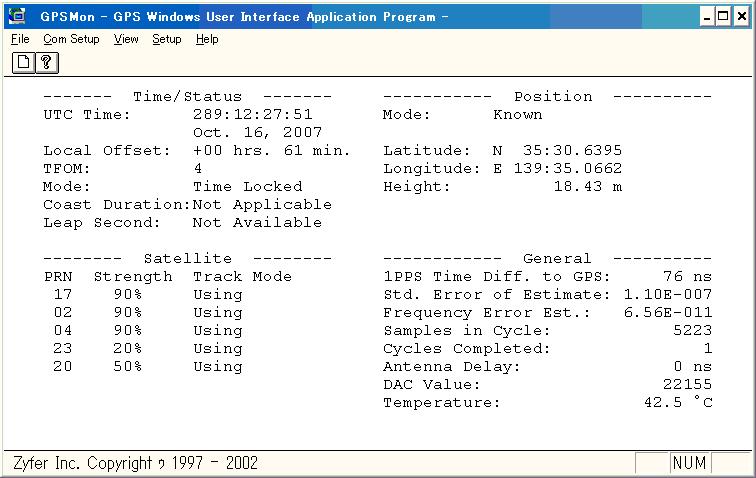

| Odetics（FEI-Zyfer）GPStar plus GPS Rx 1994年製造品 2007.10 |
|
|
|
 |
|
|

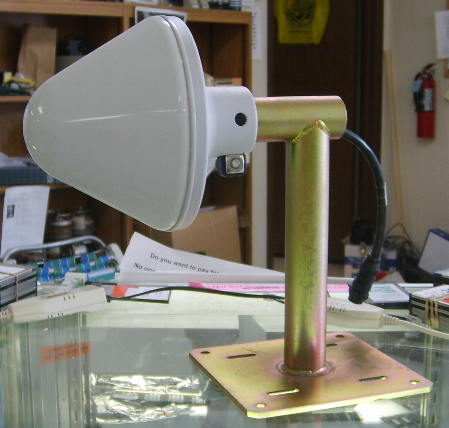

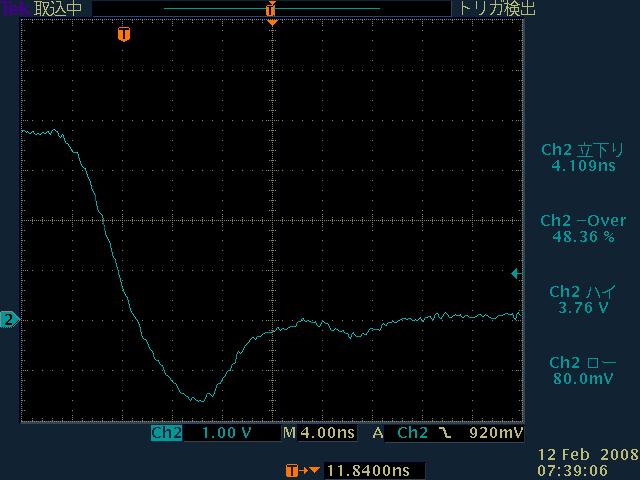

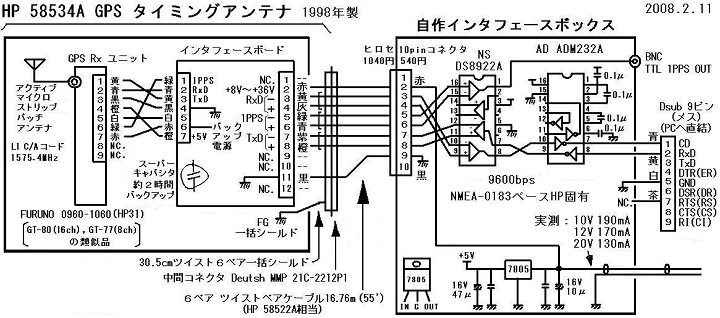

| Symmetricom (HP) 58534A-H01 GPS Timing Antenna 1998年製造品 専用ケーブル(16.76m片側バラ)付き 2007.11 |
|
|
|

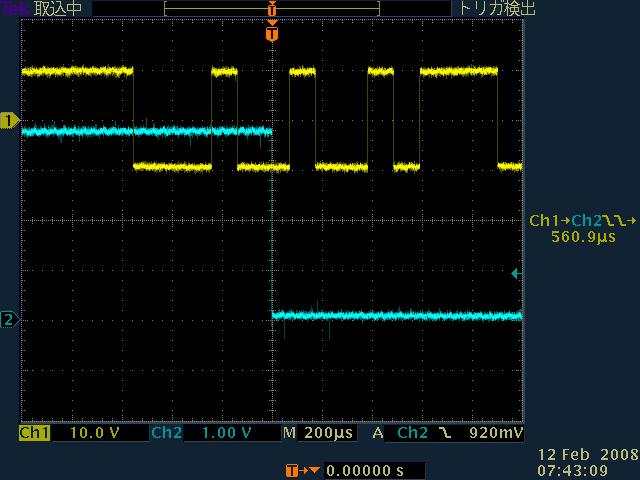

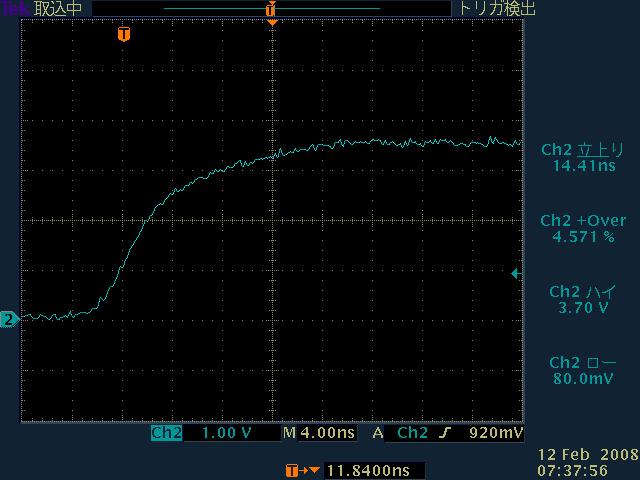

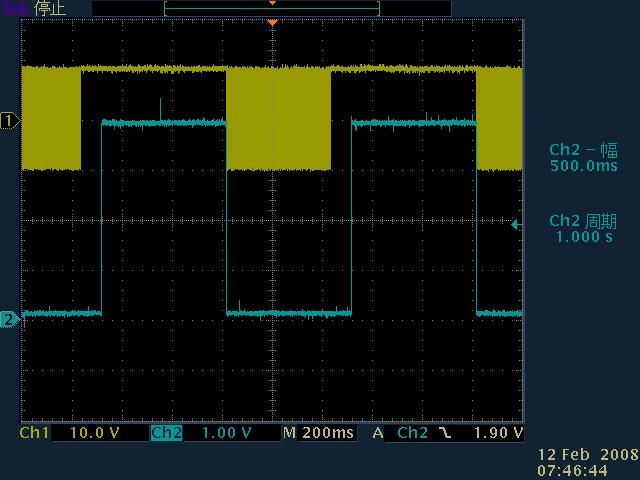

| −出力信号− |
|
ch1・・・RxD(RS-232C) , ch2・・・1pps（TTL) |
|
 |
 |
 |
 |
|
|

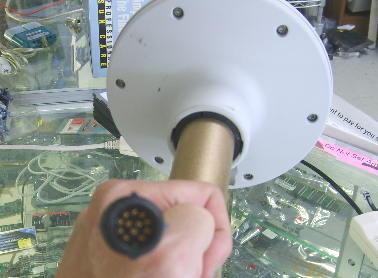

| 専用ケーブル（16.76 ｍ） (HP 58522A相当品） |
 |
 |
|
|
PC
インタフェース
ボックス
自作 |
 |
|
|
|

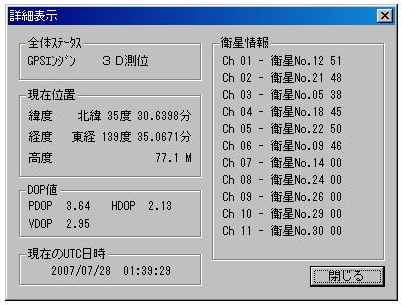

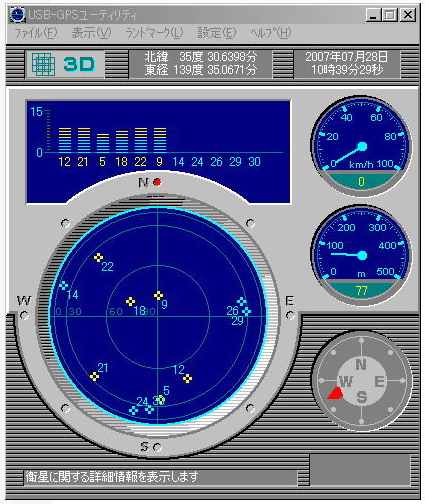

| I-Odata USB-GPS GPS Rx 2001年頃の製品 |
|
|
|
|
|
|
|

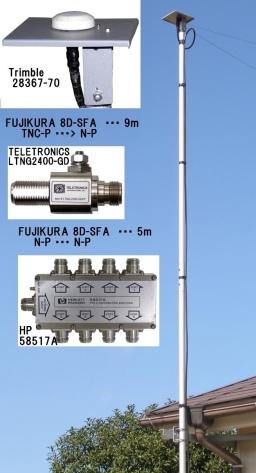

| GPS受信アンテナ |
これらのアンテナは受信機本体から＋５Vｄｃの電源供給を同軸ケーブル経由で受けている。
受信機の１ｐｐｓ信号の出力タイミングを正確に規定するためには、このアンテナと受信機の間の同軸ケーブル長を正確に計りそれに基づく遅延補正値を受信機に設定する必要がる。 |
| |
Antenna |
LNA |
Connector |
Power |
Weight |
| Gain |
Axial ratio |
Gain |
NF |
| Trimble |
28367-70 |
|
<4.0dBi (@EL=90°) |
>28dB |
<1.8dB |
TNC (f) |
4.75±0.5V
<35mA |
|
| 古野 |
GPA-017S |
> 2.0dBi (@EL=90°)
>-4.0dBi (@EL=10°) |
<4.0dBi (@EL=90°) |
26.5±5.5dB |
<1.6dB |
TNC (f) |
4.75±0.75V
<25mA |
123±30g |
| 日本電業工作 |
AN-GPS2-N |
3.0dBic |
|
|
|
N (f) |
|
|
| Garmin |
00-89002-000 |
|
|
|
|
|
|
|
| Trimble |
Miniature 5V |
|
|
|
|
SMB(m) |
<15mA |
|
|
|
|

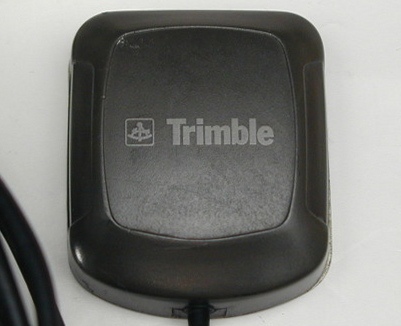

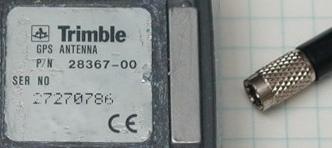

Trimble 28367-70 2004.11
本体の直径は約6.3ｃｍ、ケーブルの長さは約６ｍ
Trimble - Hardmount GPS Antenna |
|
特徴
|
ミニチュアパッチアンテナ
25dBプリアンプ内蔵
自動車等の天井面への取付用 （取付穴径 ： 0.75 inch） |
Weight
Dimensions
Connector
Mounting
Colour |
150g
Diameter
= 63 mm / Thickness = 40.5 mm ht
TNC
0.75
inch threaded mount
White |
Electrical Characteristics
Frequency
Power Consumption
Impedance
Polarization
VSWR
Axial Ratio
Gain
Noise |
4.75V ± 0.5V
L1
(1575 MHZ)
35 mA (max)
50 W
RHCP
10
?200 Hz Log sweep 3
90°
4 dB min.
10°
6 dB min.
26 dB min.
1.8
dB max. (+25°C ± 5V)
2.3
dB max. (+80°C) |
Trimble_28367-70_と_Furno_GPA-017S の比較結果 2010.10.19
|
|
|
古野 GPA-017S GPS Antenna 2008.4.27
|
|
| GPA-017S_Specification |
|
|
|
NDK 日本電業工作 AN-GPS2-N GPSアンテナ
2008年３月製 2009.9.16 3,000円 |
|
 |
|
Garmin OEM Low profile Antenna 00-89002-000
20ft, RG174W/BNCコネクタ付き |
|
|
|
|
|
|
|
|
|

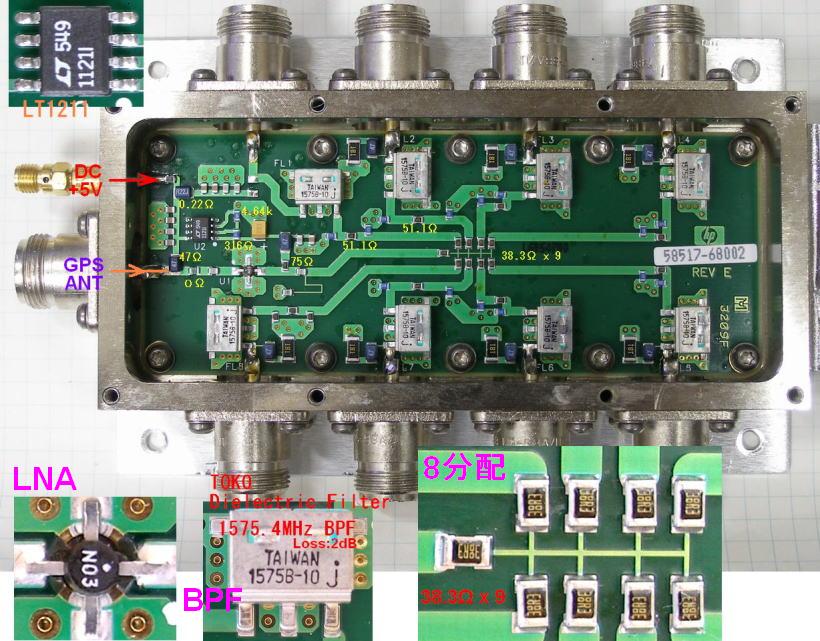

| HP 58517A GPS 1_8 Distribution Amplifier Splitter 2007.10.14 ３台まとめて購入 |
8 Port No.1 ☆
|
|
58517A_DistAmp_InformationNote_097-58517-01-iss-1
20071100_HP_58517A_InportDoc
HP総合カタログ
１９９９年版より |
 |
|
|
| 8 Port No.2 -連続運転中− |
|
Port1からの電源をアンテナに供給するよう改造した
（チップ抵抗0Ω?の取り付け位置を変更））
TOKO_DielectricFilter__4dfa.pdf |
|
|
|
| J87-59991A 4 Port ☆ |
|
|
|
|

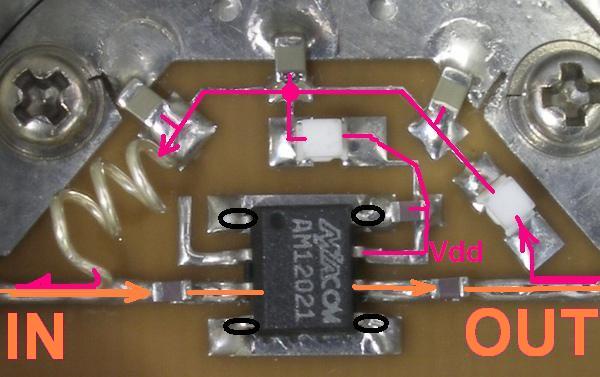

| NDK 日本電業工作株式会社 GPSプリアンプ AN-GPS-AMP 中古品 008.3 |
|
Gain
NF
VDD
Input IP3 |
: 21dB
: 1.55
: 3〜5V、8mA
: -2dBm |
|
|
|
|
|
| HP 58514A L1 BPF 1998年製造品
2007.11.15 |
|
|
 |
|
| KDI KS-21604 L12 6way Power Splitter http://www.aeroflex-kdi.com/ 2008.8.13 |
|
|
|
|
|
|
