Top > 電子計測機器 関連技術情報メモ　：　 デジタルマルチメータ の仕様比較 　　　　　　　　2015.2.17

 データーロガー
 ペンレコーダ
 電流計測アンプ
メーカ 型番 品名    入力ch数     製造年
Agilent 34980A  マルチファンクションスイッチ計測ユニット －－－ 2005
       34932A Dual 4 x 16　 Matrix Swith Dual 4 x16
Agilent 34970A  データ収集スイッチユニット －－－ 2006
       34901A 20チャネル・マルチプレクサ（2/4線式） 20 2008
       34905A 2GHzデュアル1:4 RFマルチプレクサ、50Ω Dual 4 x 2 　
HP 3467A   ロギング・デジタルマルチメータ  4 1981
Keithley KUSB-3100   マルチファンクションデータ収録USBモジュール   8 2005
横河電機 AR4400 アナライジングレコーダ 6 1995
横河電機 LR8100 ペンレコーダ 8 1994
横河電機 LR4110E ペンレコーダ 4 1990
チノー AH 打点式記録計 6 　
 Keithley  7001 スイッチシステム －－－ 　
HP　 59306A リレーアクチュレーター　 　 　
  ＮＦ回路設計ブロック     LI-76/PS-70A   電流入力プリアンプ／直流電源 　 　
インタフェース PCI-3166 AD12ビットD8S16CH(バス絶縁） 12 　

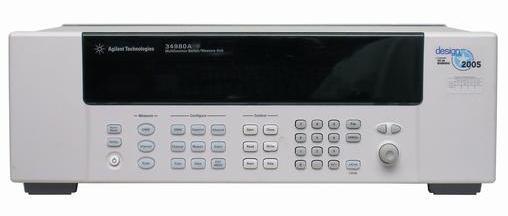

Agilent 34980A　マルチファンクション・スイッチ／計測ユニット　　2005年８月製造品　　　　　　　　　　2010.8.21
 34932A Dual 4x16 Matrix Swith  付
 6 1/2桁デジタルマルチメータ内蔵、８スロットメインフレーム
 DC/AC電圧、SC/AC電流、2端子4端子抵抗、周波数、周期、
 温度（熱電対、サーミスタ、RTD）
 本体カタログ価格：265,043円(2010年夏秋カタログより）　
・34980A 入門ガイド　(2006-01-01)
・34980A ユーザーズ・ガイド __34980-90431　(2006-01-01)
・34980A Service Guide __34980-90010　(2011-06-01)
・Agilent 34931A-34933A Matrix Modules User’s Guide_34980-90031
・Agilent 34980A ファームウェア・アップデート・ユティリティ
・34980Aファームウェア・アップデート・リビジョン2.43 (2009-8-7)
IntuiLink コネクティビティ・ソフトウェア（無料の計測ソフトウェア）あり
      MicrosoftR WordおよびExcelに測定ツールバーを追加。
      機器設定、測定データ、画像の転送ができる。
       KeysightIOライブラリ・スイート（無料）が必要。
System lnformation 　（2011.8）
Mainframe firmware：　2.05 から 2.43 にアップデートした （2011.8）
　　

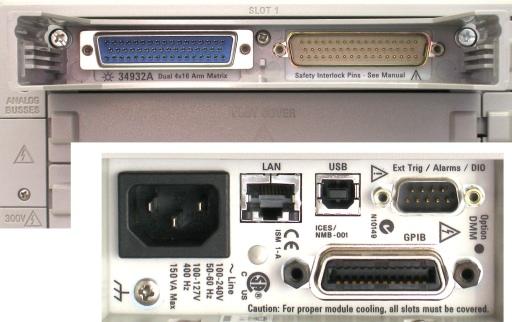

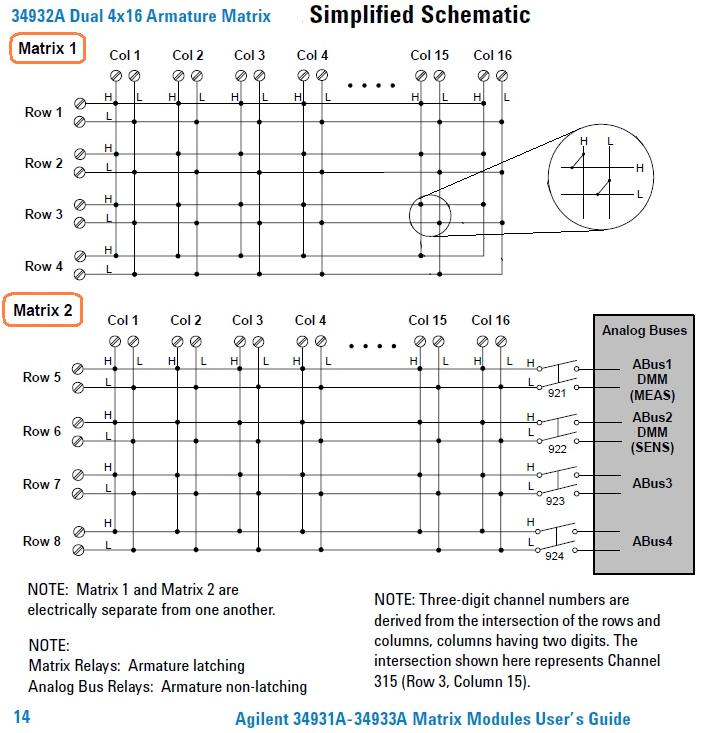

 34932A Dual 4x16 Matrix Swith   計測ユニット
      カタログ価格：166,751円 （2010年夏秋カタログより）
　  　・デュアル4x16、8x16、4x32構成
　  　・128の2線クロスポイント
　  　・300 Vの最高電圧、1 Aの切替時電流、2 Aの定常時電流
　  　・内蔵DMMへの接続
　  　・ラッチ式接点リレー、リレー・カウンタ付き
　  　・4つの2線アナログ・バスにより拡張可能

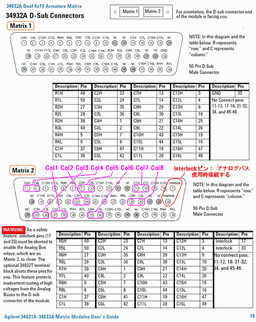

　モジュール・コネクタ： 　50ピンDsub（オス）、2個
　アクセサリ：
　　　・34932T ： ターミナル・ブロック（スクリュー・コネクタ付き）
　　　・Y1135A ： 1.5m、50ピン・オス／メスDsubケーブル
　　　・Y1136A ： 3m、50ピン・オス／メスDsubケーブル
　　　・Y1139A ： 50ピン（メス）ソルダ・カップ・コネクタ・キット

Agilent 34970A  データ収集スイッチ 　　　モジュール無し　　  2006.2.19 Agilentよりの出荷品　　　　　　　　　  2009.10.28
・3スロットのメインフレーム
・GPIBおよびRS232インタフェース付き
・6 1/2桁 （22ビット、基本DC確度：40ppm/年） をDMM内蔵
・最大250チャネルを1秒でスキャン
・各チャネルについて11種類の異なる測定機能から1つを設定できる
・8種類のスイッチおよび制御プラグイン・モジュールから選択
・モジュールに付いたねじ式端子で接続するため、端子ブロックは必要ない
・熱電対、RTD、サーミスタによる温度測定
・AC/DC電圧および電流、抵抗、周波数、周期の測定
・BenchLink Data Logger 3 ソフトウェアが付属しており、
リアルタイムでデータの表示／解析が行える
・スタンドアロン使用も可能なフル機能のフロントパネル　　
・34970A_datasheet_JPN__5965-5290J
・34970A User's Guide JPN__34970-90433
・34970A Quick Reference Guide __34970-90009
・34970A User's Guide __34970-90003
・34970A Service Guide __34970-90012
・34970A,3499A_B_C__Switch_System_JPN__5988-7223JA
対応サーミスタ：
　　4404型（2522Ω/25℃）、44007型（5kΩ／25℃）、
　　44006型（10kΩ／25℃）
IntuiLink コネクティビティ・ソフトウェア（無料の計測ソフトウェア）あり
      MicrosoftR WordおよびExcelに測定ツールバーを追加。
      機器設定、測定データ、画像の転送ができる。
       KeysightIOライブラリ・スイート（無料）が必要。
           Agilent 34970A データ収集スイッチと拡張ユニット           (2009.10現在）
製品 概要 価格
(税抜き) 		 スピード
(Ch/Sec)		 最大電圧 最大電流 内蔵DMM
への接続		 特長
 34970A データ収集/スイッチ　本体  ￥179,516 －－ －－ －－ －－ 6 1/2桁DMM内蔵。３スロット
 スイッチおよび制御プラグイン・モジュール
 34901A 20チャネル・マルチプレクサ（2/4線式）  ￥59,252 60  300V  1A  ○ 2つの電流チャネル（合計22チャネル）; 熱起電力補償機能内蔵
 34902A 16チャネル・マルチプレクサ（2/4線式）  ￥69,964 250  300V  50mA  ○ 熱起電力補償機能内蔵; 内蔵ＤＭＭへリード・リレー・マルチプレクサ入力
 34903A 20チャネル・アクチュエータ/汎用スイッチ  ￥51,072 120  300V  1A  × Form C（SPDT）スイッチ
 34904A 4x8マトリックス  ￥59,252 120  300V  1A  × 2線式、フル・クロスポイント
 34905A 2GHzデュアル1:4 RFマルチプレクサ、50Ω  ￥91,812 60  42V  0.7A  × BNC-SMBアダプタ・ケーブルによる1GHzスルー
 34906A 2GHzデュアル1:4 RFマルチプレクサ、75Ω  ￥91,812 60  42V  0.7A  × BNC-SMBアダプタ・ケーブルによる1GHzスルー
 34907A

 2個の8ビット・ディジタルI/Oポート
26ビット、100kHzイベント・カウンタ
2個の16ビット・アナログ出力  		 ￥44,292 N/A
N/A
N/A		 42V
42V
±12V  		 400mA

10mA		 × オープン・ドレイン
ゲート、選択可能な入力しきい値
グラウンド基準、校正済み内蔵
 34908A 40チャネル・シングル・エンド型マルチプレク ￥59,252 60  300V  1A  ○ Low端子共通、4線式測定は不可。熱起電力補償機能内蔵

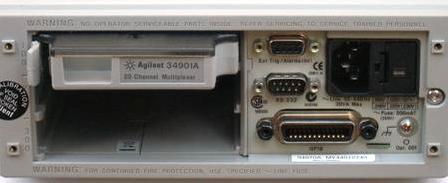

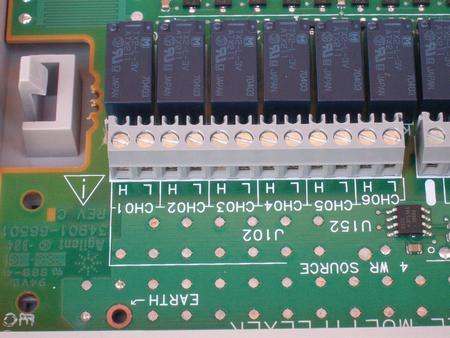

Agilent 34901A　20チャネル・マルチプレクサ（2/4線式） 　　2008/07/22Agilentより出荷　　　　　　　中古（ほぼ新品）　　2009.12.23購入
2011.7.22まで保証期間あり　
　仕様：
　　・20チャネル・マルチプレクサ
　　・2線式または4線式のスキャニング
　　・300Vをスイッチング可能
　　・60チャネル/秒のスキャニング
　　・熱電対基準接点を内蔵

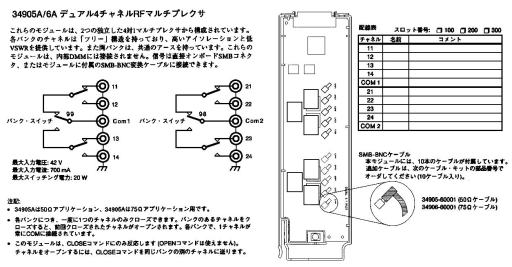

Agilent 34905A 　Dual 4channel RF Mux 　2GHz　50Ω　　　　　　　2014.6.2
・ デュアル4チャネルRFマルチプレクサ
・ 帯域幅2 GHz、50 Ω
・ カスケード接続して、16:1のマルチプレクサを構成可能 　 　　
・ ケーブル10本、50 Ω（SMB-BNC）付属　　　　　
　　　　　　　　　　2015.1現在販売中　89,273円　

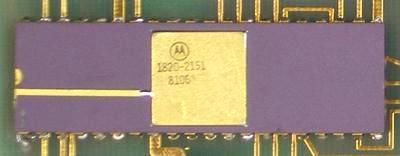

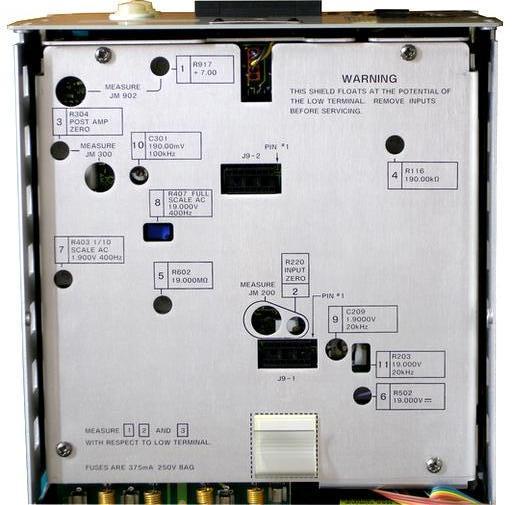

HP　3467A　4・1/2桁　ロギング・マルチメータ　　　　　　1981製造品　　　　　　　　　　　　　　　2011.1.22
・DC電圧

・抵抗

・AC電圧

・温度計測
   （サーミスタ）

・4ch スキャナ


・プリンター
 ：20mVレンジ－350Vレンジ、最小感度：１μV
　確度：0.03％（読み）＋1count （20Vレンジにて）
：200Ωレンジ－20MΩレンジ
　確度：0.03%（読み）＋1coun （20kΩレンジにて）
：200mVレンジ－250Vレンジ、最小感度：10μV
　確度：0.2%（読み）＋40 （100Hz－10kHzにて）
：対応サーミスタ
　YSI 44007、OMEGA UUA 35J3、FENWAL UUA 35J1
　確度：±0.3℃（-80－+80℃）
：２極低熱起電力リードリレーによる入力切換
　フローティング入力。
      チャンネル毎に任意の計測モードが可能
：感熱記録式プリンター
　記録速度：１－180秒／分
1979年販売開始（US$2,200.00）
1983年販売終了（US$2,650.00） HP_3467A_catalog__1983_end.pdf
Keithley KUSB-3100 マルチファンクションデータ収録USBモジュール (12ビット、50kS/秒) 　　　2005.11.25年製　　　　　2009.4.13
　・PCインタフェース
　・アナログ入力
　・分解能A/D
　・入出力最大スループット
　・高/低プログラマブルゲイン
　・アナログ出力
　・デジタルI/Oライン
　・カウンタ/タイマ
　・コンピュータ
　　および入力デバイス保護
　・OS		 ：USB 2.0/USB 1.1
：8ch、シングルエンド入力
：12ビット
：50kS/s
：1,2,4,8　（±10,2,2.5,1.25V）
：2ch、12ビットD/A、±10V
：8in、8out、TTL、正論理
：1ch、TTL、最小パルス幅200ns
：500V絶縁バリアを内蔵
（電圧スパイク、サージ、ショートなどから保護
：WindowsR 2000/XPに対応

Related Applications:
　・電圧、温度、ストレイン、振動の測定
　・アナログスティミュラス/応答試験
　・リレー制御
　・スイッチ開閉の感知
　・システムオートメーション		 　・セキュリティシステム/モニタ
　・バーンイン
　・位置測定
　・周波数/イベントのカウント
　・車載試験

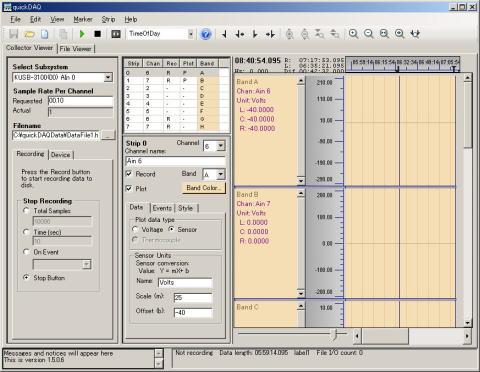

Keithley quickDAQ Software
横河電機 AR4400　アナライジングレコーダ　7024-12　 7026-11ユニバーサルプラグイン入力ユニット３枚、紙マニュアル付き  1995年製　2007.7
PC用のSCSI MOユニットを取付た。
　　　　230MBＭＯの読み書きが可能となった。　
・総メモリ容量　　
・チャンネル
・サンプリングレート
　　
・解析機能
 ：8MB　　
：最大16（最大８スロット）
：１MS/s ～ 0.1S/s
（1MS/s、2Mデータ測定で最大２秒間取り込み可）　　
：一般関数、FFT関数、カーソル測定、
　　波形パラメータの測定、GO/NO GO測定
不具合点：
　①表示が明るくなるのが遅い（バックライト不良か？（未処置））
　②前面スイッチ１個不良（一応修理したがキータッチが悪い）
　③冷却ファンの音がうるさい
　　　（２４Ｖファン２個を、１２V静音ＦＡＮ２個に交換した）
　　　（電源冷却ファンは交換せず、抵抗を直列に入れ回転を下げた））
AR4400_Catalog
Data Viewer Pro for AR4000_702950
YOKOGAWA Data Viewer _dv208f
系統図：
7026-11　ユニバーサル入力ユニット
・入力点数
　　
・測定可能範囲
・最高サンプリングレート
・入力抵抗		 ：２点
　　フローティング入力　・熱電対入力　　
：±50mV～±50V
：最高100kS/s
：10MΩ
7026-14　高速電圧入力ユニット　2set　2008.12.27
・入力点数
・入力範囲
・周波数帯域幅
・入力抵抗
・A/Dコンバータ 		：2チャネル　非絶縁入力、AC,DC
：±100mV～±50V
：DC(1Hz)～400kHz(-3dB)　
：約1MΩ
：1MS/s、12ビット、A/Dコンバータを1個内蔵　　
2チャネル同時測定時の同時性を確保するためサンプラとマルチプレクサをA/Dコンバータの前に配置し、2チャネル同時測定時の最高サンプルレートは400kS/s。
チャネル1のみ使用時は1MS/sまで動作可能にするためサンプラとマルチプレクサをパスする回路をもつ。
横河電機　ＬＲ８１００　　８ｃｈ　ペンレコーダ　　　　　　　　1994製　　　　　　2005.9.29　
Yokogawa LR8100 8ch Analog Recorder
　Model:　3701 83 -B-O/RS232C
　シリアルNo.44UA0767　1994　　439
＜仕様＞
　高感度
　熱電対　
　測温抵抗体
　精度
　基準接点補償確度
　許容信号源抵抗
　入力バイアス
　入力抵抗
　フィルタ
　最大許容電圧
　コモンモード除去比
　ノーマルモード
　記録方式
　有効記録幅
　記録pen間隔
　記録確度
　最大pen速度
　最大pen加速度
　記録ペン数
　記録紙折り畳み
　チャートspeed
　印字

　アラーム機能
　付属品
　消耗品　
　　・Foldingチャート紙
　　・カセットリボン		 　DCV 0.1mV - 200VFS
　TC（R,S,B,K,E,J,T,N,W,L,U,KPvsAU7Fe)　
　RTD（Pt100、JPt100、他）　
　0.05%rdg + 0.03%rng
　±1℃
　1KΩ以下
　4nA
　1MΩ
　0.1、1Hz、OFF
　250V DC+AC
　150dB
　50dB以上
　ディスポーザルフェルトペン
　250mm
　3.5mm
　±0.2%
　1600mm/s
　78.4m/s2
　4,6,8 8色
　30m
　10-1200mm/min、10-1200mm/h
　ﾜｲﾔﾄﾞｯﾄ ｲﾝｸﾘﾎﾞﾝ方式
　1.5s/行 英数(大文字）
　上限、下限、差上限、差下限
　ICメモリカード ペンカートリッジ

　B9585AH
　B9585BH 　　　　
　340VA　　438(W)301(H)346(D) 　18.5Kg 　 (定価164万円）
未使用交換用ペン　茶色（第４ch用）　３本入り
ペンは良好
 SWシートが裂けてます
 SWシートが裂けてます
CPUボード
 RS232Cボード
 SERVOボード１
 SERVOボード２
PRINTERボード
 電源
Foldingチャート紙 　B9585AH 12本　　　(定価：15,000円)
＜カタログ＞
＜仕様＞		 LR8100E_LR12000E__manual_op__IM3701-01_130
LR8100E_LR12000E__manual_comm__IM3701-10_060
Mｏｄｅｌ 3701_3702 LR8100E_LR12000E 記録計用 リモート制御（_REM）
Mｏｄｅｌ 3701_3702 LR8100E_LR12000E 記録計用　内蔵アラーム（_AK-08,_AK-12）
Mｏｄｅｌ 3701_3702_3711_3712 LR12000E,LR8100E,LR4100E用フロッピーディスク（_FDD）ユーザーズマニュアル
横河電機　LR４１１０Ｅ　2ｃｈ　ペンレコーダ 　型番：371121-B-0　1990年製造品　リスト印字機能付き　　2007.5入手   　☆
ペン無しのものを入手
リスト印字用インクリボンはインク切れ
＜カタログ＞　　　＜仕様＞
Model 3711_3712_LR4100E__manual
LR4100E,LR4200Eシリーズ用 リモート制御（_REM）
LR4100E,LR4200Eシリーズ用 演算機能（_MATH）
LR4100E,LR4200Eシリーズ用 内蔵アラーム（_AK-04）
Model 3711,3712,3721,3722 LR4100E,LR4200E シリーズ用 通信機能(RS-232C、GP-IB)
横河電機　LR4120　３ch　ペンレコーダ　　型番：371231-B-0　　1992年製造品  　　　　　2009.11.25入手　2,100円　　☆
蛍光表示管VFDが点灯しない不具合を修理した。
　高圧発生回路のコンデンサ交換により復旧
チノー AH打点式記録計  ６ペンレコーダ  GP-IB付  鍵無し　　 2008.5.24
GP-IB_interface_manual.pdf
AH3000_catalog.pdf
AL3000_catalog.pdf

消耗品価格：e-shop.chino
Keithley　7001　スイッチシステム　　　ユニット無し　　　　　　　　　　2009.3.19　　　
・Model 7001 Switch System Japanese Instruction Manual Rev. A _7001J_901_010A
・Model 7001 Switch System Quick Reference Guide Rev. A_7001_903_01A
・Configuring Non-701X Series Cards for Models 7001_7002 Switch Systems Addendum PA-400 Rev. A _pa400a(Model7001,7002)
・Model 2001 Multimeter and Model 7001_7002 Switch System Support Software Rev. A _2001_906_01A
・Model 7001 High Density Switch System Specifications Rev. C_7001RevC_DocSpec
・Model 7001 Switch System Instruction Manual Rev. H _7001_901_01H
HP　59306A　リレーアクチュレーター　　　　　　　　　　2008.6.7
ＮＦ回路設計ブロック　電流入力プリアンプＬＩ－７６、直流電源ＰＳ－７０Ａ　　　　2006
　　LI-76　 シリアルNo.323281　76120　　DC：10～２０V
　　PS-70　シリアルNo.323029　70A065　
　　　　　 取扱説明書：各3,000円ｘ２をNFより直接購入（2004.9)
　　　　

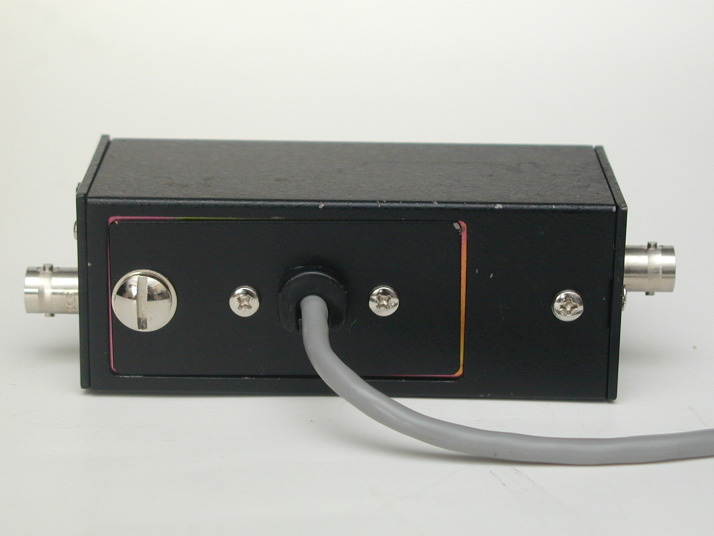

ＬＩ－７６（１枚目の写真右側） … 現行販売中、定価：136,500円
・利得　　
・入力インピーダンス
・雑音　　　　　
・外形寸法　　
・電池動作　　
・最大許容電圧		 ：10８ V/A ±2 ％、10６ V/A ±1 ％、10４±1 ％
：10 Ω以下（10４ V/Aレンジ、1 kHzにて）
：1.3ｘ10-14 A/√Ｈｚ（10８ V/Aレンジにて）
：４５ｘ４０ｘ１０５ｍｍ
：００６Ｐ（９Ｖ）、１００時間以上
：±５０Ｖ
ＰＳ－７０Ａ（１枚目の写真左側） … 現行販売中、定価：63,000円
・入力　
・出力電圧　
・出力電流　
・出力リップル
・外形寸法　
・出力コネクタ
    （プラグ側）		 ：AC 100 V ±10 ％、50 ～ 60 Hz、約15 VA
：±２０Ｖ±３％
：±１５０ｍＡ
：１０ｍＶp-p以下
：１２０Wｘ５５Hｘ２２０Dｍｍ
：ヒロセ　RM12BPE-6PH（６ピン、オス）
インタフェース　PCI-3166　AD12ビットD8S16CH(バス絶縁）　　　　　　　　2008.12.27　　☆
■入力仕様
   入力チャンネル数  :  シングルエンド入力 16 ch / 差動入力 8 ch
   入力分解能  :  12 ビット
   入力制御方式  :  マルチプレクサ方式
   入力レンジ  :  ユニポーラ: 0V～+5V, 0V～+10V
バイポーラ: ±2.5V, ±5V, ±10V
   入力インピーダンス  :  10MΩ(TYP)
   入力保護  :  POWER ON時:±35V
POWER OFF時:±20V
   変換時間  :  20 μs (チャンネル固定時)
70 μs/チャンネル (チャンネル切替時)
■速度タイプ  :  中低速タイプ
■絶縁仕様  :  バス絶縁
■誤差  :  ±0.15%(MAX)(0℃～50℃)
       :0V～+10V, ±5V, ±10V
±0.2%(MAX)(0℃～50℃)
       :0V～+5V, ±2.5V
■汎用入力  :  2 点　　CMOS型高耐圧接点入力
■汎用出力  :  2 点　　オープンコレクタ出力
                 (プルアップ抵抗付)
■外部制御入出力  :  外部トリガ入力, 外部割り込み入力

<共通仕様>
■バス仕様  :  PCI ローカルバス(Rev. 2.1以上),
32ビット, 33MHz
■製品サイズ  :  ショートサイズ
■ピンアサインメント  :  PDFファイルが開きます。
■コネクタ仕様  :  CN1:50ピンハーフピッチコネクタ(オス)
