LORAN-C

2011.1.29

･LFバンドを使用した船舶用無線航行システム (LORAN : LOng RAnge Navigation)
･ロランCはチェーン(chain)と呼ばれる複数の送信局を1つのグループとしたシステムで構成される
･各チェーンは1つの主局と2から5局の従局からなる
･米国ではU.S.Department of Transportation(DOT)が､日本では海上保安庁交通部が管理･運用を担当
･伊豆諸島の新島(主局)､沖縄の慶佐次(W従局)､南海の孤島南鳥島(X従局)および北海道の十勝太(Y従局)の4局
･カバー範囲は地上波が十分強い地上波送信局から1500km程度以内
･電波伝搬の影響から短期安定度は良くないが､24時間平均を取る等の方法によれば長期安定度は良い

周波数	空中線電力	都道府県	経度	経度		コーディングディレー/ 局間遅延時間μｓ
100 kHz	1500kW	沖縄県Gesashi (Japan)慶佐次	128E09	26N36	従局(W)	11000/4580.86
	1500kW	北海道Tokatibuto (Japan)十勝太	143E43	42N44	従局(Y)	50000/3349.53
	1600kW	東京都Niijima (Japan)新島	139E16	34N23	主局(M)
	1800kW	東京都Minamitorishima (Japan)南鳥島 (2009.12.1 廃局）	153E59	24N16	従局(X)	30000/6051.53
	150kW	Pohang (ROK)韓国ポーハン	E129o20'27.440"	N36o11'05.450"	従局(Z)	70000/3085.64

　・韓国チェーン　　　　Korean Chain　　GRI:9930

　・ロシアチェーン　　　Russia Chain　　 GRI:7950　　（調整用電波発射中）

　・中国北海チェーン　China North Sea Chain GRI:7430
　・中国東海チェーン　China East Sea 　Chain GRI:8390
　・中国南海チェーン　China South Sea Chain GRI:6780　　　　　　　　「海上保安庁交通部」HPより

LORAN-Cの信号波形、仕様

2011.1.29

参考資料：		「Spesification of the Transmitted LORAN-C Signal」 United States Coast Guard, 1994
		「LOPRAN-C User Handbook」　COMMANDANT

SRS FS700 LORAN-C Frequency Standard　での受信信号

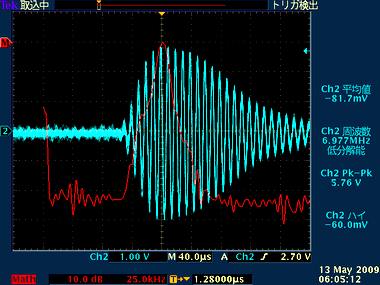

	ロランCの100kHzキャリアー信号波形＜新島＞

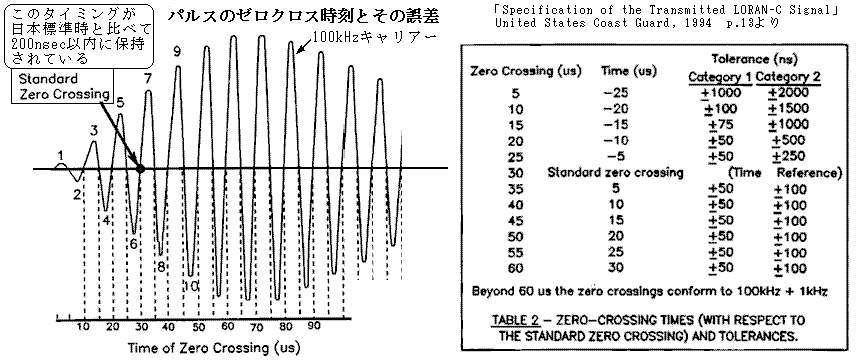

・主局の100kHzキャリアーのパルスは、３周期目と４周期目のゼロクロスポイントが日本標準時に対して常に±200ｎ秒以内に保たれて送信されている

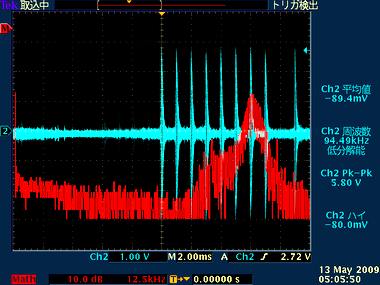

	主局のパルス列（９パルス）

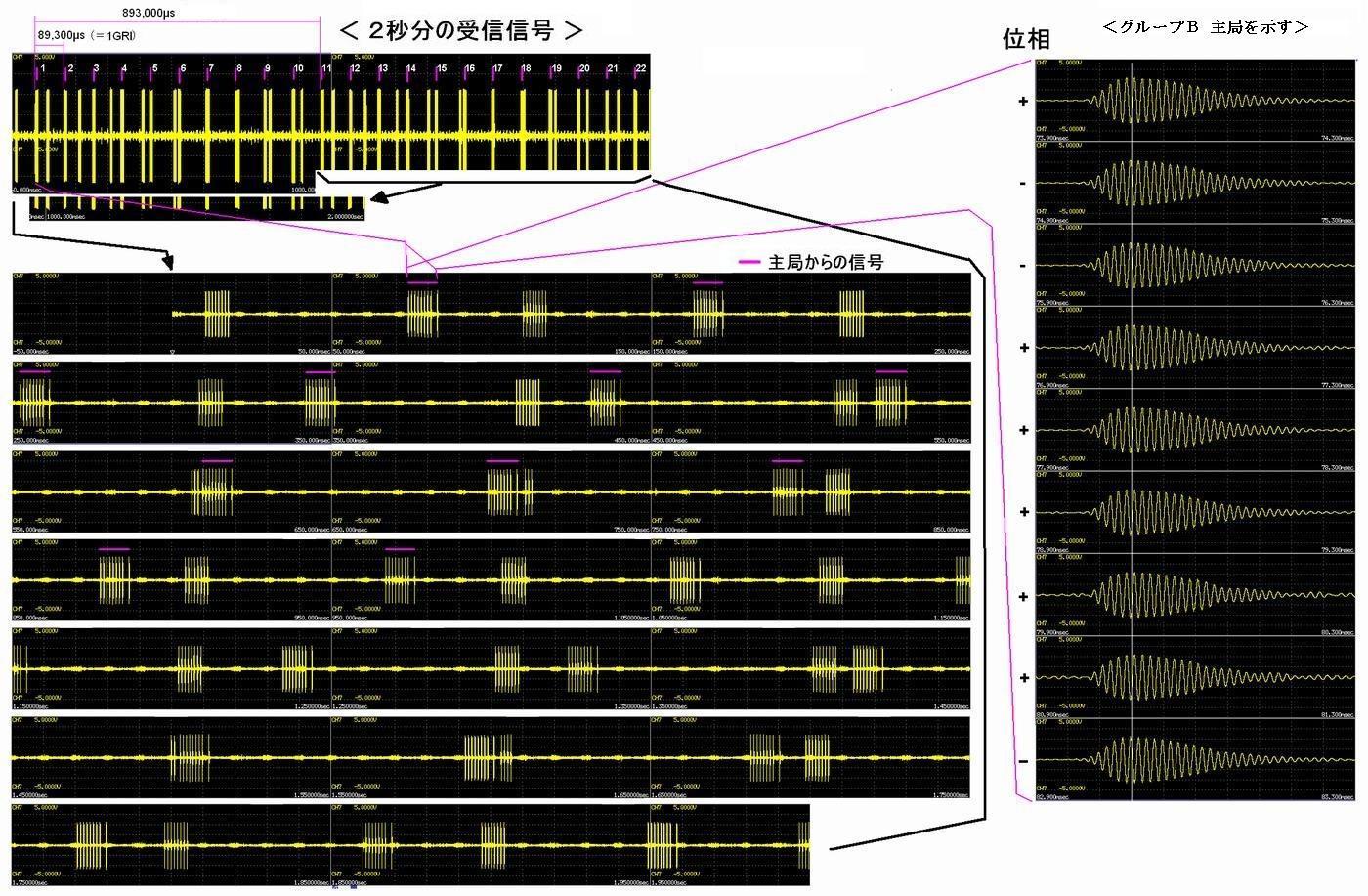

２分間分のロランＣの北西太平洋チェーンの信号
（主局：新島）

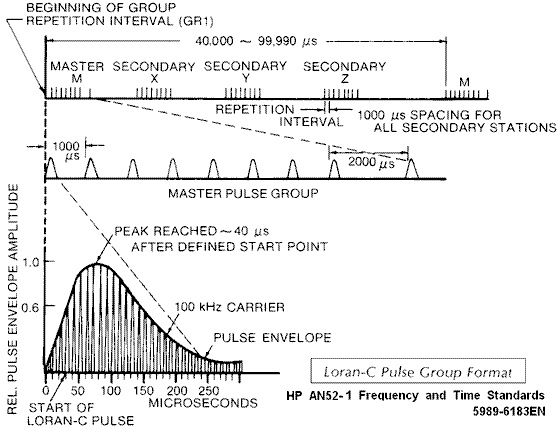

・主局と従局はそのLORAN-Cチェーンに規定されているGRI間隔でパルス列を送信する
・主局は９パルス、従局は８パルスのパルス列を規定間隔をあけて送信する

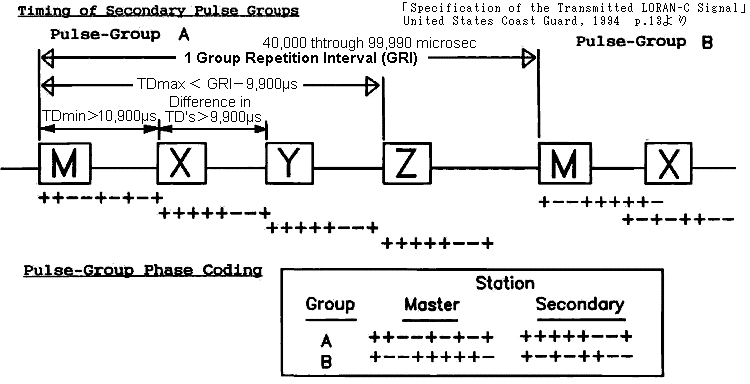

・各パルス列のパルスの位相は、グループA・B、主局・従局により規定されている
