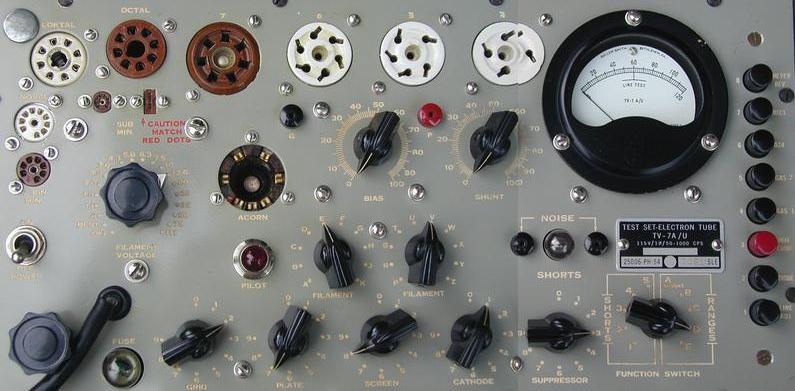

真空管（電子管） 送信管 マイクロ波三極管 マイクロ波管 特殊受信管 放電管、表示管  レーザー管 CRT、撮像管 真空管試験器 関連部品 真空管とは 参考書籍 外部リンク：　真空管の規格 　The National Valve Museum 　Virtual Valve Museum トップページへもどる 2011.10.16 真空管試験器　Hickok　TV-7A/U　　        　2005.5 購入 　　1960年１月製　　　故障品を購入し修理済み 大変ポピュラーな真空管試験機です。米軍用にＨｉｃｋｏｋ社が開発し納入したもの。 小型。　簡単操作 スイッチ類がいっぱいあり操作が大変そうですがテストデータ集の記述に従ってスイッチをあわせるだけ。 テストデータ集 サービスマニュアル   ・1953年版   ・1953年版   ・1962年版   ・1960年版操作・保守要領　 　  1960年版現場での保守要領   ・1973年版   ・1979年版 ＜参考外部リンク＞ 　　国内・・リンク１、リンク２ 　　海外・・マニュアル類 トランスに張られているシールより １９６０年１月製と思われる メータのゼロ点が一目盛り分ずれていますが、密閉構造のメータのため調整不能。 ケースの内部底面には回路図が貼り付けられています。 ケースはデコボコですが、内部は大変きれいな状態です。 電源ケーブルは半田付けし直された痕があります。 電源ケーブル以外には改造したり修理した痕跡は見られませんでした。 ３個のボリューム（半固定抵抗）はメータの相互コンダクタンス感度調整用   （Ｒ113、Ｒ114、Ｒ115） 電源ケーブルの先には変わった形状のコンセントが付いています。オリジナル？ 電源ケーブルは外皮が硬化して２箇所ほど裂けてしまっています。 ＜故障品を入手後に修理した内容＞　　　 Line電圧調整回路のセレン整流器とプレート回路の保護用47Ω1/2Wソリッド抵抗を交換 動作不良のセレン整流器と 焼損していたソリッド抵抗 セレン整流器は シリコンダイオード２本と交換 ソリッド抵抗は 酸化金属皮膜抵抗と交換 パネルをケースにとめているネジがマイナスタイプで長く、締めたり緩めたりが面倒なため交換した 　　インチネジ　ナベ　プラス　No.6　・・・長さ12mm 　　秋葉原のヒロセテクニカルにて購入　10円ｘ１４本　2005.6.18 関連部品を購入。　2005.7.23 　�@８２９Ｂ他用アダプター・ソケット        　E105　新品  　　　＜2B29と2B94の測定結果＞ 　�AＴＶ−７用　純正　ヒューズ・ランプ          350 円 　�B６C33C・４D３２・８２９B等用ソケット ＜仕様＞ 電源  交流、単相、103.5〜126.5V、50〜1,000Hz 消費電力  45W （115V、50Hzにて） メーター  0〜120目盛り （本機器独自の単位表示） 使用真空管  ２本     5Y3WGTA  （整流管、グリッドバイアス試験電圧発生回路用）     83     （整流管、プレート試験電圧発生回路用） 使用ランプ  パイロットランプ  ショート表示用ネオンランプ  フューズ用ランプ    １個    １個　    １個　 　No. 47　 　NE-45 　No. 81 テスト機能  �@ 増幅用真空管の相互コンダクタンス計測  �A 増幅用真空管のガステスト（真空度確認）  �B 整流管のエミッションテスト  �C 電極間のショートテスト      �D 安定抵抗管（バラスト管）の導通テスト �E ノイズテスト �F パネルランプの点灯テスト 真空管ソケット  �@ ４ピン  �A ５ピン  �B ６ピン  �C ７ピンまたはパネルランプ  �D オクタル（８ピン）  �E ロクタル（８ピン）        �F サブミニチュア（８ピン）  �G サブミニチュア（フラットタイプ７ピン）  �H ノーバル（９ピンミニチュア）  �I ７ピンミニチュア  �J エーコン ＜基本的な操作手順　（増幅用真空管の相互コンダクタンス計測）＞ 　　 �@ テストする真空管のテストデータを調べる 　テストデータ集　 　・1953年版　　・1962年版　　・1973年版　 �A 電源接続、電源スイッチ投入 �B 1,2 電源電圧調整 �C 3〜13 �@にて調べたテストデータを設定する �D 14 計測ボタンを押す �E 15 メーターにて値を確認 ＜校正手順＞ トップページへもどる　　上ページへ
