     特殊な受信管
      Sylvania 5722 Noise Diode
7895 RCA Nuvistor

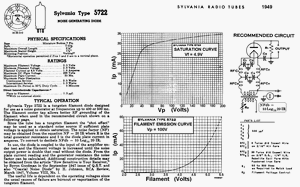

Sylvania 5722 Noise Diode                               2008.8
 NFメータ用のノイズ発生源として使用された

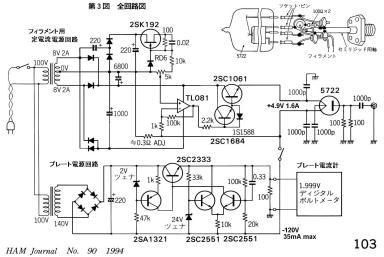

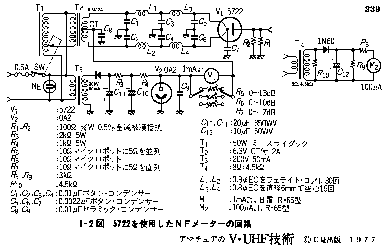

1994_HJ_No90_NF_Meter HJ_No90_NF_Meter.pdf 1977_アマチュアのV・UHF技術  _NF_Meter.pdf

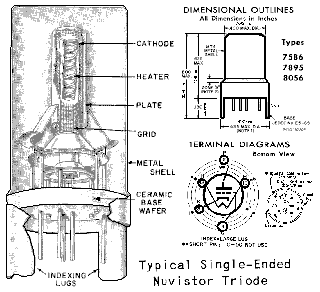

7895 RCA Nuvistor    HP 620B 7〜11GHz SG にて使用されていたもの                2009.11
最高定格周波数 Max Freq Full Rating :
最高使用可能周波数 Max Freq
許容プレート損失 Max Plate Dissipation : 1W
プレート電圧 PlateVoltage : 110V
カソード電流 Cathode Current 15mA
ヒーター電圧 Heater Voltage / Curent : 6.3V/135mA

RCA_7895_Datasheet_1961.pdf
RCA_7895_DataSheets.pdf
RCA_Nuvistor_Tubes.pdf

ニュ-ビスタ(ヌービスタ           参考リンク: 真空管の標本箱
 1959年にRCAが開発発表 超小型セラミック金属管。
 NUVISTORはNewとVisitorの合成語。
<特徴>
(1)電極支持はマイカではなく、ステムセラミック
(2)溶接部がなく、全て銅によるろう付けで自動組立が可能
(3)ガラスを使用せず、小型金属シェル
(4) 1000℃近い高温で排気・封止を行い、ゲッタを使用しない
(5)構造は従来の円筒同軸構造
普及し始めたトランジスタに対抗して開発された。
・小型化、低消費電力化
・高周波領域への応用
・耐放射線、高信頼性化  等、
ミサイルやソノブイなどの軍事用途への応用
