eToysBox PC－計測器インタフェース　・・　GP-IB(HP-IB)、RS-232C

2019.2.11

計測用 PC、
PCインタフェース

メーカ	型番	品名	製造年
HP	85A	パーソナル・コンピューター	1980
	82903A	16k Memory Module
	82936A	Rom Drawer
	82937A	HP-IB Interface
Agilent	82357A	USB / GPIB Interface
PROLOGIX		GPIB-USB Controller
HP	E2078A/ 82350A	PCI HP-IB(GPIB)インタフェース・カード
NI	PCI-GPIB
インタフェース	PCI-4304P
CONTEC	GPIB(PCI)L

HP	10834A	HP-IBアダプタ－
HP	10833D	HP-IBケーブル
	10833A
	10833B

I-O DATA	RSA-PCI2	RS-232C超高速２ポート拡張シリアルボード

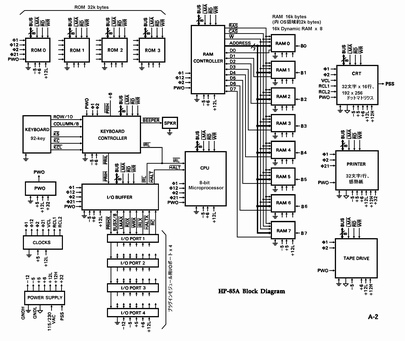

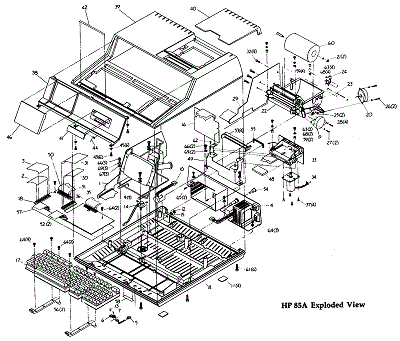

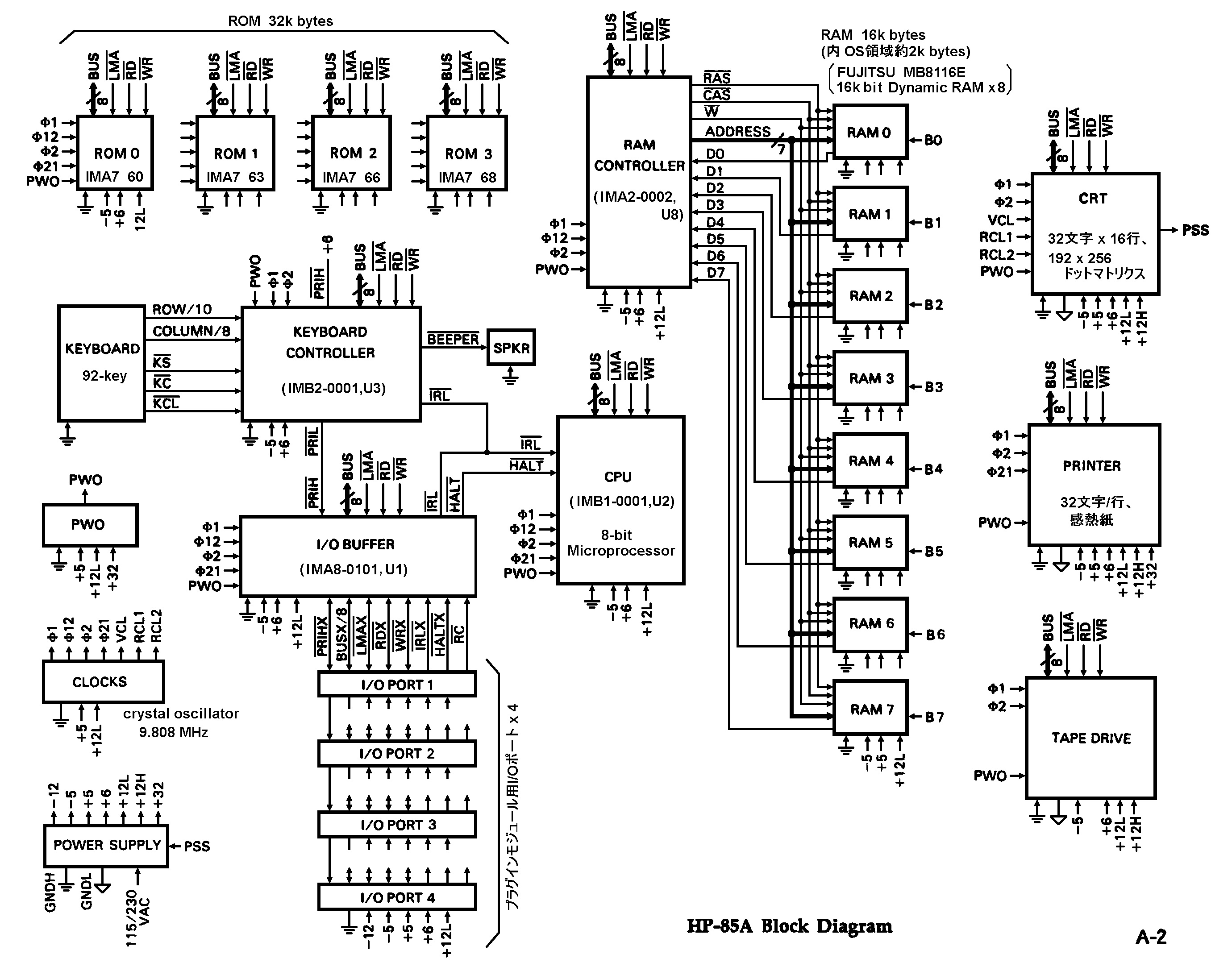

HP 85A Personal Computer 　　 2014.7.24

テープドライブ動作不良
（キャプスタンローラーのゴム劣化）

HP 85A　パーソナル･コンピュータ本体   $3,250
　CPU：８ビット･マイクロプロセッサー
　RAM： 16k bytes ダイナミックRAM
　CRT：５インチ、32文字ｘ16行、
　　　　　192 x 256 ドットマトリクス
　サーマル･プリンター： 32文字/行
　磁気テープドライブ： 217k bytes、最大42ファイル
　キーボード付き
　BASIC言語内蔵：内蔵ROM 32k bytes
　プラグインモジュール用拡張I/Oポート：４スロット
HP 82903A 16K MEMORY MODULE    $395
       16k bytes 拡張RAM
HP 82936A ROM DRAWER    $45.00
  00085-15002 PLOTTER/PRINTER   $145
     高解像度プロッター及びラインプリンターのサポート
   00085-15003 INPUT/OUTPUT   $295
      汎用I/O機能のサポート
   00085-15004 MATRIX    $145
      マトリクス演算機能のサポート
HP 82937A HP-IB INTERFACE    $395

HP 85A   1980年7月販売開始   $3,250.00
                       HP Journal 1980-07　
HP 85B   1984年販売開始      $2,995.00
HP 86A
HP 86B   1984年販売開始      $1,595.00
HP 87XM

HP-85A catalog 1981 new.pdf
HP-85B catalog 1984 new.pdf

HP-85 Owner's Manual and Programming Guide 1981
HP-85 Pocket Guide 1980
HP-85 Pocket Guide 1980
HP-85A/B Personal Computer Learning Guide 1983
HP-83/85 Assembler ROM and HP-82928A System Monitor manual 1980
HP-IB Systems Training with the HP-85 as a controller

Introduction to the HP-86B 1983
Introduction to the HP-87 1982

HP 82936 ROM Drawer manual 1981

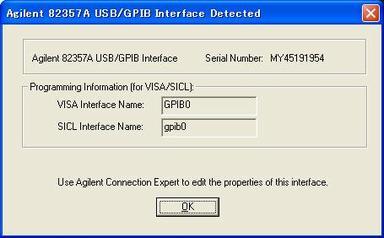

Agilent 82357A USB/GPIB Interface　　中古品　　　2006.4.1

   ・82357A_Data_Sheet__2002_JPN__5988-5028JA
   ・82357A_User's_Guide_2004__82357-90002
   ・USB_LAN_GPIB_Interfaces_Connectivity_Guide__E2094-90009

Agilent Intuilinkソフトウェア（無料）
Agilent Intuilink Data Capture 簡易取扱説明書

　・オシロ画面の画像や、波形データ、計測値の取り込みソフト
　・LANやUSBにも対応。
　・ナショナルインスツルメンツ社のGPIBカードにも対応

　＜Intuilink Data Capture＞
　　・画像データ、波形データ（数値）、計測値の取り込み、等
　　・Excel、Wordは不要

　＜Intuilink Toolbar for Excel, Word＞
　　・Exel, Wordへツールバーをアドオン
　　・画像データ、波形データ（数値（最大50,000ポイント））の取得、等
　　　　－測定器毎に対応するソフトをインストールする必要あり－
　　　     ・IntuiLink for 53131_32_81 Counters
　　　　  ・IntuiLink for DMM 34401A, 34420A Multimeters
　　　    ・IntuiLink for Arb 33120A, 33250A Function Generators
　　　　  ・IntuiLink for DC Power Supplies

Intuilinkを使用するにはこのソフトも同時にインストールが必要
Agilent IO Libraries Suite（測定器と通信するために必要なソフト）

Agilent IntuiLink Screen Capture 2.0.8 Software　（Oct 8, 2003版）（無料）

GPIBプロッターシミュレーター

対応機器（例）		Screen Capture	Data Capture	Save/Retrieve setting
3585A	スペクトラム・アナライザ、20Hz～40MHz	○
4194A	インピーダンス/ゲイン・フェーズアナライザ　　100(10)Hz～40(100)MHz	○
E4440A	PSAシリーズ高性能スペクトラム・アナライザ	○
53310A	モジュレーション・ドメイン・アナライザ	○
Infiniium Scopes	オシロスコープ	○	○	○
54500	オシロスコープ　500MHz	○
54600	オシロスコープ　60/100/150/500MHz	○	○	○
54620/40	ミックスド・オシロスコープ	○	○	○
3577A	ネットワークアナライザ、100KHz～200MHz	○		○
8510/20	マイクロ波ネットワーク・アナライザ	○
8714ET	エコノミ・ネットワーク・アナライザ　300kHz - 3GHz	○
8720A/B/D	ネットワーク・アナライザ	○
8752A/C	ネットワーク・アナライザ、300kHz～1.3GHz	○
8753A/C/D/E	Sパラメータ・ベクトル・ネットワーク・アナライザ	○

対応インタフェース：Agilent GPIB、Agilent USB-GPIB コンバータ、NI GPIB

PROLOGIX GPIB-USB Controller PROLOGIXより直接購入$145.95 + $26.00　 2011.2.12

	参考外部リンク：	Prologix, LLC FTDI Chip

仮想COMポートととして動作する　　GP-IB　<==>　USB　<==>　COMポート
USBドライバー：FTDI Chip社製 Virtual COM Port (VCP) drivers
　　　Windows 32bit 用：Ver 2.08.08 (2010.11.16)

アプリケーションソフト：
(1) KE5FX GPIB Toolkit
　　① 7470.EXE … HP 7470A plotter emulator
　　② PN.EXE … Eautomated phase-noise measurement utility
　　③ SSM.EXE … spectrum surveillance monitor application
　　④ PROLOGIX CONFIGURATOR
(2) PrintCapture
(3 )Plottergeist

HP　E2078A／82350A　PCI HP-IBインタフェースカード　　2013.4.26

・Agilent 82350A data sheet 2001 5966-2720E
・Agilent 82350B datasheet 2013 5989-1889JAJP

NI PCI-GPIB　　　　☆　　　　　　2005.3

インタフェース社　PCI-4304P　GP-IBインタフェースカード
　　ＰＣＩサイズ　　　☆　　　　　2004.10


	2004年販売中（定価：70,350円）

	・ＩＥＥＥ４８８ BUS準拠　　・専用コントローラ搭載		・プログラマブル割り込み機能　　・状態表示ＬＥＤ		・非同期転送処理　　・絶縁型
	・送受信用データのＦＩＦＯメモリ搭載

・GPIB部	入出力チャンネル数	１チャンネル
	ＧＰＩＢドライバド	75160 相当品（データライン）、 75162 相当品（コントロールライン）
	伝送方式、伝送速度	データ８ビットパラレル、３線ハンドシェーク、 1 Ｍバイト/ｓ(MAX)
	最大伝送距離	ケーブル総和 20 m 以下、機器間 4 ｍ以下
	接続機器数、コネクタ	最大 15 台、IEEE．std 488.1相当品コネクタ
・対応バスコネクタ		PCIローカルバス（Rev.2以上）、32 bit、33 MHｚ
・占有ポート数、割り込み占有数		16 ポート、1 レベル
・LED		2 点（汎用、I/Oアクセス）
・拡張バス転送方式		I/O転送、FIFO転送
・ボード外形寸法		幅：174.63mm、高さ：106.68mm
・対応ソフト	日本語Windows版	RTLinux版	DOS版
	Linux版	RTLinux版	ActiveXコントロール
	SH-Linux版	SH-RTLinux版	英語Windows版

CONTEC GP-IB(PCI)L 　☆　　　 2009.8.8

HP 10834A HP-IB Adapter 　　　 2008.9.30

HP-IBケーブル

HP 10833D	0.5 m	１本	2008.9.30
HP 10833A	1 m	1＋4本	2004.10、2018.9.30
HP 10833B	2 m	１本	2004.10
HP 10833C	4 m
HP 10833F	6 m
HP 10833G	8 m
