Top > 電子計測機器 2016.12.23
   スペクトラムアナライザー  ・・・ HP (Agilent) 社の スペクトラム・アナライザ性能比較
メーカー 型式 品名      周波数
(Hz)
位相雑音
@1GHz
(10kHz
オフセット)
表示平均ノイズレベル
(DANL)
@1GHz, (dBm)
    RBW
(Hz)
 製造年
HP 8566B  スペクトラムアナライザー  100 - 2.5G、2G - 22G -105 -134 10 - 3M 1986
HP E4411A スペクトラムアナライザー 9k - 1.5G -90  -116 1k - 3M 1997
 アドバンテスト     TR4135    スペクトラムアナライザー 10k - 3.6G  -105 (20kHzオフセット)   -116 30 - 1M
 アンリツ MS710E スペクトラムアナライザー   100k -2G、 1.7G - 23G     -115 100 - 3M
HP 11517A 外部ミキサー 12.4 - 40G --- --- --- ---
HP 11519A 導波管アダプタ 18〜26.5G --- --- --- ---

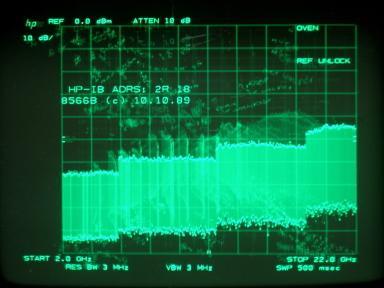

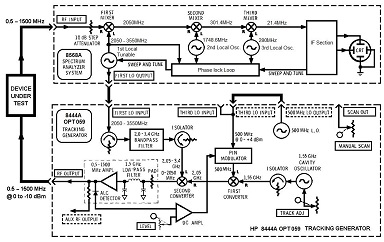

HP 8566B スペクトラムアナライザー   100Hz−22GHz(外部ミキサ使用で300GHzまで)       1991年頃の製造品            2011.1.21
ファームウェアVer. 10.10.89
new  1985: $55,000.00
1991: \9,976,000
 end  1997: $75,800.00
opt.R02 Turbo retofit kit ・・・ 1992年販売開始
        (最大50%、平均25%)の処理速度改善,US$3,000.00)
上段: IF-Display Section (85662A)
下段: RF Section
天面
底面
CPUボード

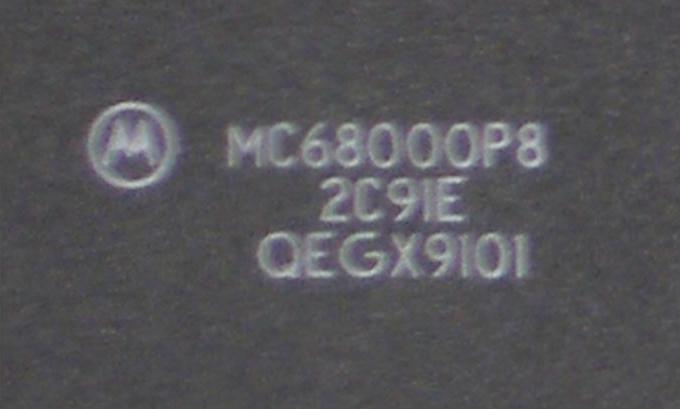

CPU MC68000P8
データバス:外部16bit、内部32bitデータ、
クロック: 8MHz
直接アドレッシングメモリサイズ:16MB

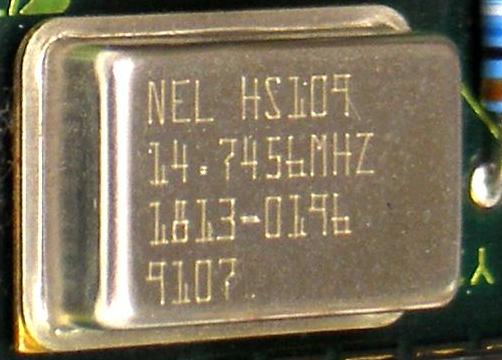

X'tal 14.7456MHz

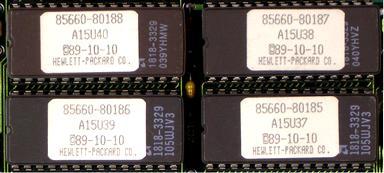

ROM 85660-80185, 6, 7, 8   1989-10-10

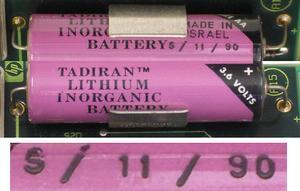

Litium Ion電池 3.6V 1990年製造品
実測:3.7V -- まだ十分使える)

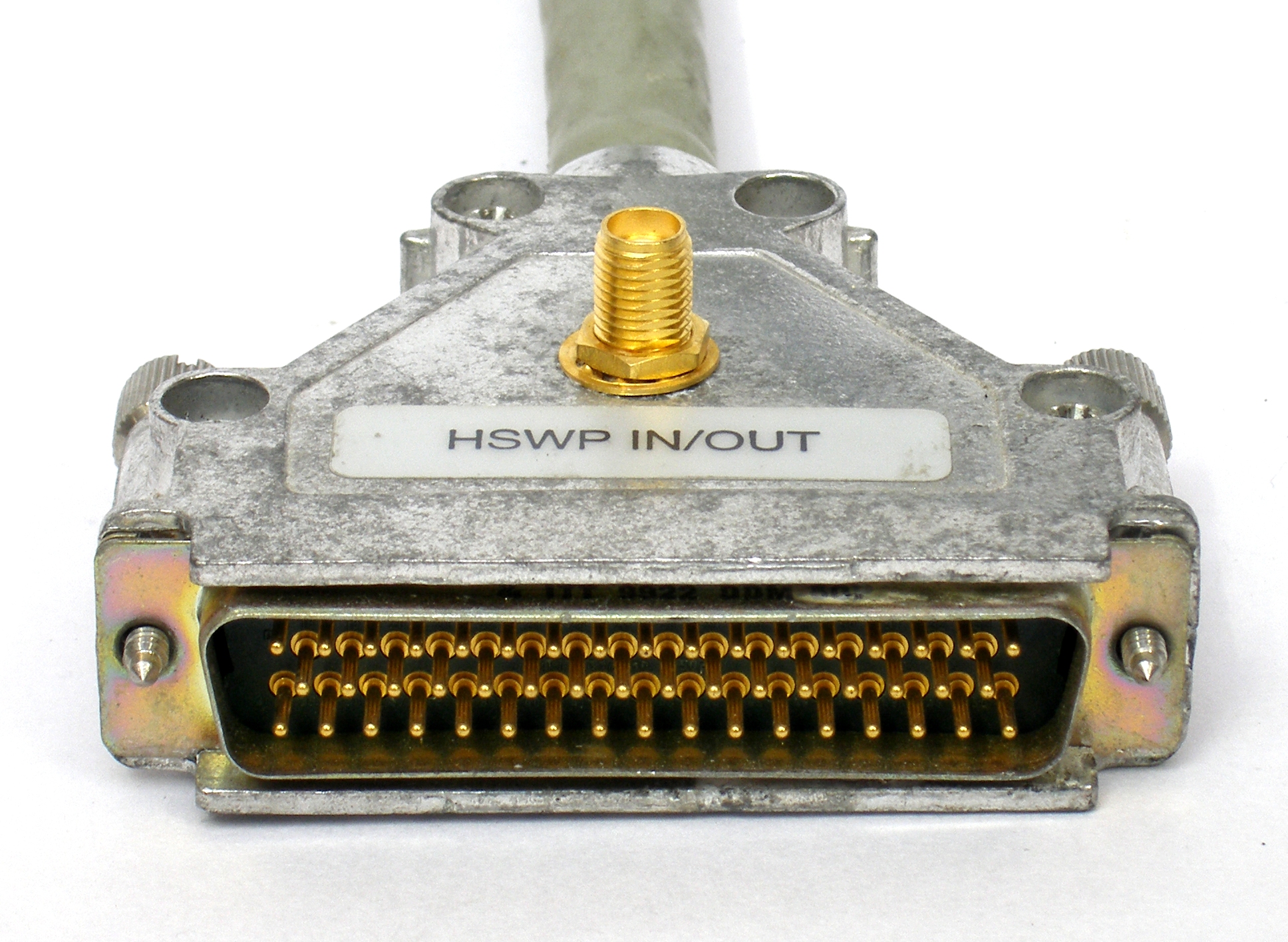

    HP 8566B interconnect cable
85662-60220
Bus interconnect
cable
85662-60093
Cax interconnect
cable
HP_Journal_1979__HP_8566A
HP_8566B_catalog__1985_new US$55,000
HP_8566B_catalog__1997_end US$75,800
HP_8566B_Turbo_catalog__1992_new
HP_8566B_Technical_Data_1992__091-3385E
HP_8566B_Technical_Overview_2005__091-3385E

  HP_8566AB_Retrofit_Kit_Installation_Note_1991__08566-90151
Agilent_8566B_8568B-1_Third_Order_Intermodulation_Distortion__5954-2701

HP_8566B_Installation_and_Verification_Manual_1993__08566-90169
HP_8566B_Operating_and_Programming_Manual_1984__08566-90044
HP_8566B_Performance_Test_and_Adjustments_Manual_1993__08566-90168

HP_8566B_Troubleshooting_and_Repair_Manual_vol1_RF_section_1990_85660-90210
HP_8566B_Troubleshooting_and_Repair_Manual_vol1_vol2__1984__08566-90042
HP_85662A_Troubleshooting_and_Repair_Manual__1990__85662_90085

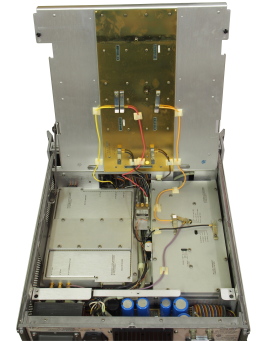

Agilent 85685A RF Preselector Data Sheet
HP_85685A_PreSelector_Operating_and_Programming_Manual_1991__85685-90098
HP_85685A_PreSelector_Test_Adjust_Manual_1985__85685-90003

KE5FX GPIB Toolkit
     PROLOGIX GPIB-USB controllerを用いて
8566BとPCを接続

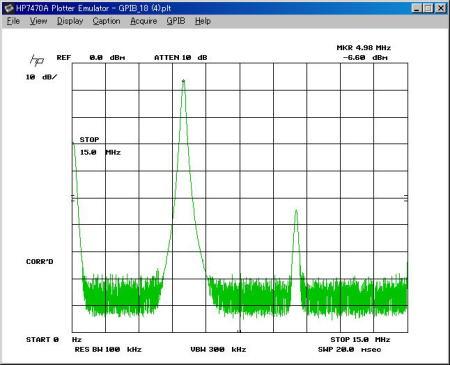

@ 7470.EXEHP 7470A plotter emulator
プロッタの代わりに画面のハードコピーを取得

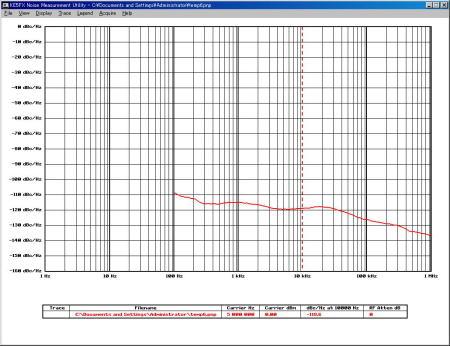

A PN.EXE … Eautomated phase-noise measurement utility
位相雑音を自動計測する
          修理記録:        2011.5.5
症状:
画面表示異常
修理前:

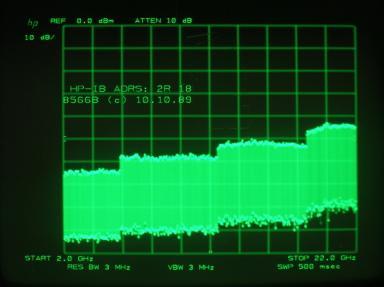

修理後:
原因:+110V電源系平滑コンデンサC2の
           容量抜けによる出力電圧低下
左:不良コンデンサ C2 250V 250μF
           (実測値:2 nF D:1.3)
右:代替えのコンデンサ 350V 220μF
ハンダ付け端子タイプの電解コンデンサを
ネジ止め可能なように加工して取付

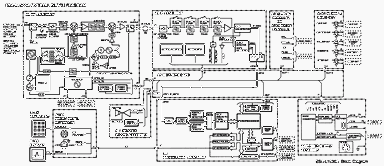

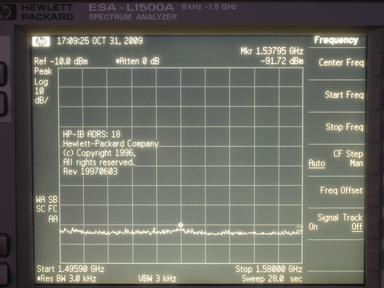

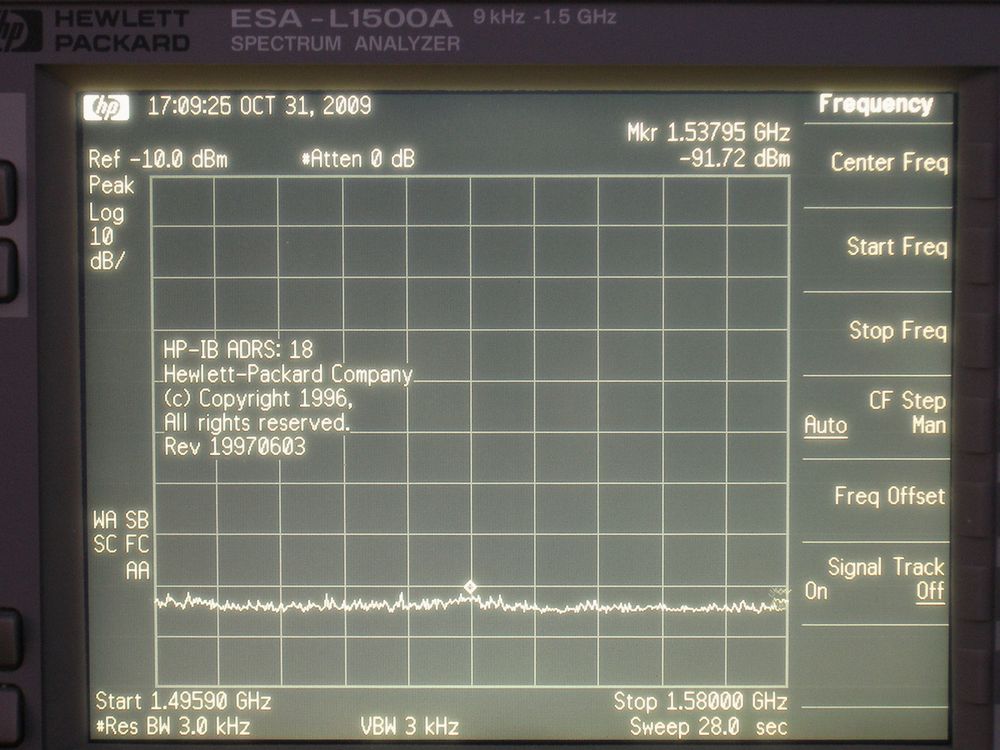

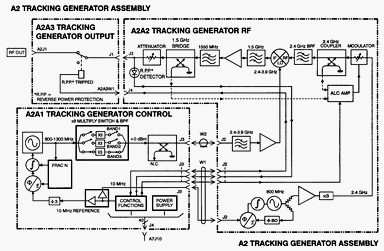

HP E4411A ESA-L1500A  ポータブル・スペクトラム・アナライザ  9kHz−1.5GHz  1997年5月製造品  動作良好    2009.1.30
ファームウェアVer. 19970603
オプション: A4H (HP-IP、パラレル(セントロ)I/F)付
1998年販売開始($7,300)  E4411A_catalog_new_1998.pdf

アドバンテスト TR4135 スペクトラムアナライザー   不具合あり              2002.4.29
INPUT ATT 10dB、REF LEVEL -20dBm以下でノイズレベルが上がる不具合あり。
・測定周波数範囲:
・基準発信器確度:
・RBW:
・振幅測定範囲:
・基準レベル:
・平均雑音レベル:
・近傍ノイズ特性
10kHz〜3.6GHz
2×exp-7/week、1×exp-6/Year
30Hz〜1MHz
−131〜+20dBm
−59.9〜+40dBm
−116dBm+1.55f(GHz)dB
−105dBc/Hz
  (キャリアから20kHz離れて)
・7インチCRT、
   VIEWとWRITEの2画面表示、MAXホールド表示、平均値表示
・高精度の周波数測定(1Hz分解能)
・完全に独立した2chのデジタルメモリ

アンリツ MS710E スペクトラムアナライザー   動作?            2010.5.11

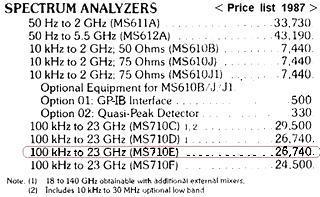

Anritsu MS710E_catalog_1987_new
2005.10.1 サポート終了

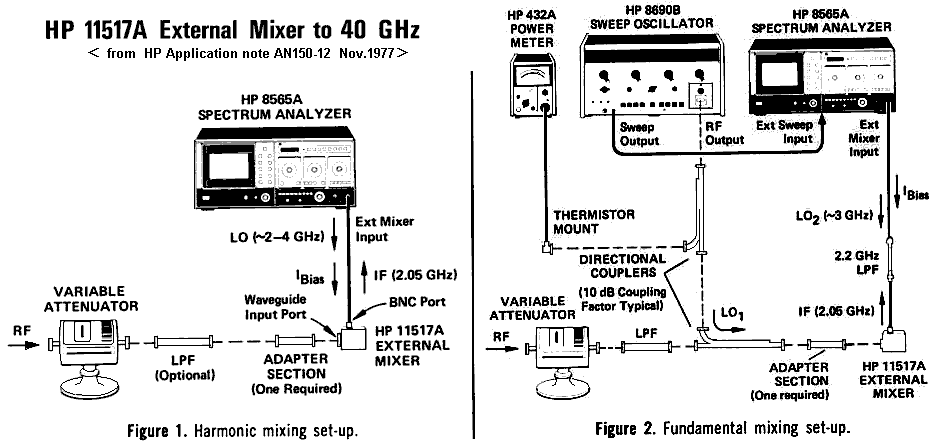

HP 11517A 外部ミキサー 12.4〜40GHz、11519A 18〜26.5GHz導波管アダプター、10503A BNCケーブル  2010.4.2
11517A 外部ミキサーの仕様
 Input RF :  12.4 to 40GHz
 Input Power :  12.4 - 18 GHz : -80dBm max.
 18 - 26.5 GHz : -70dBm max.
 26.5 -40 GHz : -60dBm max.
Saturation
Burnout
:
:
-15dBm typ.
1mW
Input Impedance : 50 ohms
 IF range :  DC to 2GHz
 LO :  2.1 to 6.1GHz, 0 to +10dBm
 Flatness :  ±3dB typ.
 DC Bias :  0 to 3.5mA typ.
HP 11519A
18〜26.5GHz導波管アダプター
HP 10503A BNCケーブル
