Top > 電子計測機器 2020. 5.20
スカラー・ネットワークアナライザー ベクトル・ネットワークアナライザー

メーカ         型番             コネクタ      品名   周波数範囲
HP 8757A 　　スカラー･ネットワークアナライザ本体 －－－
8757C
8757D
HP 85027B APC
-3.5
  f  方向性ブリッジ  （AC/DC検波モード両用）   0.01 - 26.5 G
85025B m  デテクタ
11667B f  パワースプリッター
902C m  広帯域ロード  DC - 26.5 G
85052-60008 m  オープン 45M - 26.5 G
   Maury
Microwave  		 MMC8048A f DC - 26.5 G
MMC8048B m
MMC8047F m  ショート
？？  2020-5353-00  SMA f ？？
HP 85027C N f  方向性ブリッジ （AC/DC検波モード両用） 10 M - 18 G
85025A m  デテクタ
11664A m  （AC検波モード専用）
11667A f  パワースプリッター DC - 18 G
HP 85037A Ｎ m  高精度デテクタ 10 M - 18 G
HP 7440A  プロッター  A4、8ペン －－－
7550A  A4/A3用紙自動給紙
HP 8757A, C, E, D　スカラー･ネットワークアナライザ
ネットワーク・アナライザ 本体
  画面表示 最大表示
チャンネル数		 検波器入力
チャンネル数		 計測最大
ポイント数		 販売開始 販売終了 1991年の定価
 8757A  モノクロ 4 標準３　
（４  opt.001）		 1985年 ($11,000)
opt.001: +$1,500		 1989年 ($9,000)
opt.001: +$1,500
8757C カラー 4 標準３　
（４  opt.001）		 1601 1990年 ($9,000)
opt.001: +$1,500		 1991年 ($9,000)
opt.001: +$1,500		 1,407,000円
opt.001: +47,000円
8757E モノクロ 2 ３ 401 1990年 ($7,500)
 2001年
 1,174,000円
8757D カラー 4 標準３　
（４  opt.001）		 1601 1992年($9,100)
opt.001: +$1,600
 2010年11月30日
販売終了
（代替製品無し）		 アクセサリ製品は、
2014年11月30日まで
注文可能
8757A

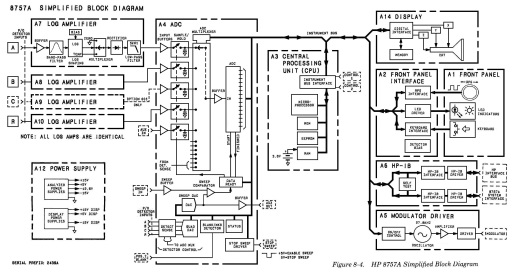

系統図
8757A
A３
CPU

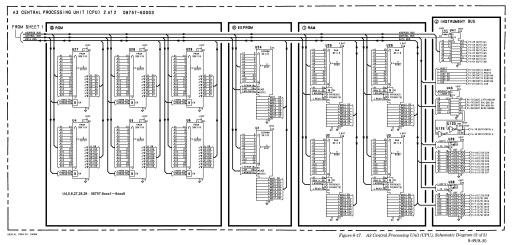

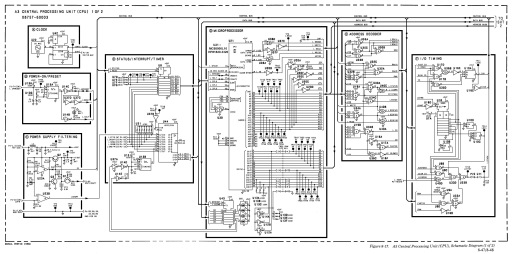

回路図
8757A
8757C
8757E
8757D
A3
CPU

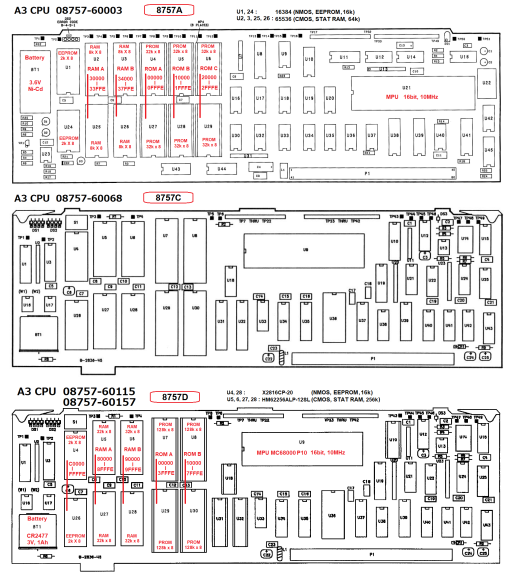

比較		 　　8757 A, C, E, D のユニット構成比較表
・8757A  catalog 1985 new  ($11,000)
・8757A  catalog 1989 end  ($9,000)
・8757C/E  catalog 1990 new  ($9,000 / $7,500)
・8757C/E  catalog 1991 end  ($9,000 / $???)
・8757D/E  catalog 1992 new  ($9,100 / $???)
・8757A  NetworkAnalyzer Service Manual （紙マニュアル）
・8757D  個別カタログ 1991  5091-2469E
・8757D/E  Ordering Gide 1991  5091-2472E
・8757D/E  Technical Data JPN 1998  5091-2471J
・8757D  Data Sheet 2002  5091-2471E
・8757D/E  Configuration Guide 2002  5967-6177E
・8757D  User's Guide 2000  08757-90122
・8757D  Op Manual 2000  08757-90109
・8757D  Sv Manual 2001  08757-90110
・11613B  Calibrator Operating and Service Manual 1987  11613-90011
・ネットワーク・アナライザの基礎 2001  00-2507
・ネットワーク・アナライザのアーキテクチャ (AN1287-2)  5965-7708J
・ネットワーク・アナライザによる周波数変換デバイス測定に関する考察 (AN1287-7J) 2001  5966-3318J
・ネットワーク・アナライザによるハイ・パワー・デバイスの評価 (AN1287-6J)  5966-3319J
・8757 Amplifier Measurements (AN345-1) 2001  5954-1599
・8757 Scalar Network Analysis using the PSG Signal Generator (AN1435) 2003  5988-8432EN
対応スイーパー　　　　　　　　
 8350B　　本体＋プラグインユニット
     83522A
83525A
83525B
83540A
83545A
83590A
83592B/C
83595A/C
83597A/B
83599A 		   (0.01 - 2.4 GHz)
(0.01 - 8.4 GHz)
(0.01 - 8.4 GHz)
(2 - 8.4 GHz)
(5.9 - 12.4 GHz)
(2 - 20 GHz)
(0.01 - 20 GHz)
(0.01 - 26.5 GHz)
(0.01 - 40 GHz)
(0.01 - 50 GHz)
 シンセスイ－パ－
     8340A
8341A
83620A
83630A
83640A
83650A 		  (10M - 26.5GHz)
(10M - 20GHz)
(10M - 20GHz)
(10M - 26.5GHz)
(10M - 40GHz)
(10M - 50GHz)
関連技術情報メモ：
標準信号発生器

・計測手順  (Scalar Network Analyzer User's Guide)　 ・8350Bとの接続
方向性ブリッジ
型番 入・出力コネクタ 周波数範囲  2005.12現在
　85027A　 N(f), 7mm 10 MHz --18 GHz US$4,488
 85027B   3.5mm(f), 3.5mm(f)   10 MHz -- 26.5GHz  US$4,579
 85027C  N(f), N(f) 10 MHz -- 18 GHz US$4,280
85027D 2.4mm(f), 2.4mm(f) 10 MHz -- 50 GHz US$8,139
85027E 3.5mm(f) ,3.5mm(f) 10 MHz -- 26.5 GHz US$5,080
デテクタ（検波器）
型番 入力コネクタ 周波数範囲  2005.9現在
　85025A　 N(m) 10 MHz to 18 GHz US$ 1,562
 85025B   APC-3.5mm(m)   10 MHz～26.5 GHz   US$ 1,436
85025D APC-2.4mm (m) 10 MHz～50 GHz
85025E APC-3.5mm (m) 10 MHz～26.5 GHz
85037A N(m) 10 MHz to 18 GHz
11664A N(m) 10 MHz to 18 GHz
11664E APC-3.5mm (m) 10 MHz～26.5 GHz
・85025A/B/E  検波器 操作ガイド 1988 85025-90055
・85025A/B/D/E  User's and Service Guide  2002  85025-90063
・11664A  Catalog  1973 New  ($200.00)
・11664A/E  Catalog  1995 End  ($600.00)
・11664A  OpSv Manual  1982  11664-90037
・11664A  OpSv Manual  1993  11664-90044
パワー・スプリッター
型番 入力コネクタ 周波数範囲  2005.9現在
　11667A　 N(f) 10 MHz to 18 GHz US$ 1,288
 11667B   APC-3.5mm (f)   10 MHz～26.5 GHz   US$ 1,390
  ・11667A/B/C  Catalog
HP　8757A　スカラー･ネットワークアナライザ本体　2002.10.29購入
4つの独立した表示チャンネルを持ち､デテクタと方向性ブリッジからの信号をCRT上にlog表示｡
･ダイナミックレンジ：+16～-55dBm
　　(85025A/B デテクタ使用時)
･パワー確度：±0.4dB
　　(+5～-35dBm､85025A/B デテクタ使用時)
HP　8757C　スカラー･ネットワークアナライザ本体　No.１　2016.7.13 購入
A3
CPU
CPU
MC68000P10
Batttery		 3440
2.8V
 700mAh
data

ROM
08757-80039
Rev. 3.0 @1989
D27010-200V05
ROM
08757-80040
Rev. 3.0 @1989
D27010-200V05
RAM
HM62256LP-12
EEPROM
X2816BP-20
08757-80039 U7 intel.HEX  08757-80039 U7 motorola.txt
08757-80040 U29 intel.HEX  08757-80040 U29 motorola.txt
ファームウエアバージョン： Rev 3.0
A4
ADC
AD conv.
A5
Mod
Drv
A6
HP-IB
A7
Log
Amp
No.1
A7
Log
Amp
No.2
A7
Log
Amp
No.3
A14
Display
CRT
Display
Unit		 A2 A11
M/B
A12
PS
HP　8757C　スカラー･ネットワークアナライザ本体　No.２
　　　opt.001 付　1990年製　　2017.11.12 購入
オプション001付

ファームウエアバージョン：
Rev 3.2
A3
CPU
3440
2.8V
700mAh
data

ROM
08757-80069
Rev. 3.2 @1990
D27C010-200V05
ROM
08757-80070
Rev. 3.2 @1990
D27C010-200V10
CPU
MC68000P10
RAM
HM62256LP-12
EEPROM
X2816BP-20
HP8757C_R3p2_U7_intel.HEX   HP8757C_R3p2_U7_motorola.txt
HP8757C_R3p2_U29_intel.HEX   HP8757C_R3p2_U29_motorola.txt
A4
ADC

AD conv.
A5
Mod
Drv
A6
HP-IB
A7
Log
Amp
No.1
A7
Log
Amp
No.2
A7
Log
Amp
No.3

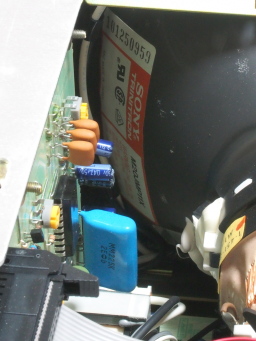

CRT
Display
Unit

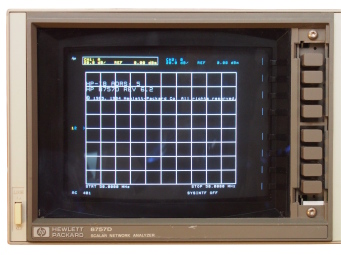

HP　8757D　スカラー･ネットワークアナライザ本体　2019.9.26購入
ファームウエアバージョン：
Rev 6.2
A3
CPU

CPU:
MC68000P10
SRAM:
HM62256ALP-12
EEPROM:
X2816CP-20
バッテリー:
CR2477
3V
UV-EPROM:AM27C010-200DC (1Mbit (128KB))
U7: 08757-80096 Rev.6.2
U29: 08757-80097 Rev.6.2		 8757D_A3_U7_intel.HEX
8757D_A3_U29_intel.HEX		 8757D_A3_U7_moto.txt
8757D_A3_U29_moto.txt
A4
A5
A6
A7
A8
A10

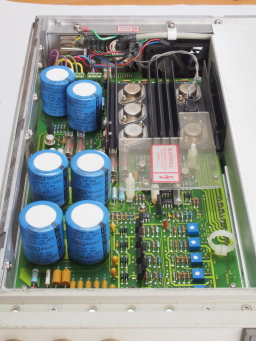

A12
HP 85027B　方向性ブリッジ　0.01 ～ 26.5GHz　　2002.10.19
AC/DC検波モード両用
･周波数範囲 10MHz～26.5GHz
･パワー確度: ±0.8dB　(0～-28dBm)
･入力コネクタ: APC-3.5mm　(f)
1986年販売開始 : $2,800  ～
1991年 : 479,000円  ～
2000年: $3,330 ～ 　　　
2005.9現在: $ 4,512  ～
・85027A/B/C   OpSv Manual  85027-90001
HP 85025B　デテクタ　0.01 ～ 26.5GHz　　２本　2002.10.19
AC/DC検波モード両用
･周波数範囲 ：10MHz～26.5GHz
･ダイナミックレンジ ：ACモード　+16～-55dBm
　DCモード　+16～-50dBm
･入力インピーダンス ：公称50Ω
･最大入力電力 ：+20dBm(100mW)､±10VDC
･周波数応答(最大誤差) ：+0.25/-0.75dB　(10MHz)
　±0.5dB　(40MHz～18GHz)
･パワー確度 ：±0.4dB
･入力コネクタ ：APC-3.5mm　(m)
1986年販売開始 : $950 ～
2000年 : $1,250 ～
1991年 : 定価 146,000円
HP 11667B　パワースプリッター　DC ～ 26.5GHz
･周波数範囲 ：10MHz～26.5GHz
･入力SWR ：1.22以下　(DC～18GHz)
　1.29以下　(DC～26.5GHz)
･出力レベル差 ：0.25dB以下　(DC～18GHz)
   0.40dB以下　(DC～26.5GHz)
･出力位相差(標準値) ：1.5度　(DC～18GHz)
　2.5度　(DC～26.5GHz)
･挿入損失(標準値) ：6.0dB
1985年販売開始 : US$950  ～
1991年 : 定価 153,000円  ～
2000年 : US$1,120  ～
2005.9現在 : US$ 1,390 ～

11667A/B/C  Catalog

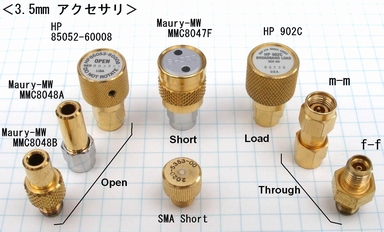

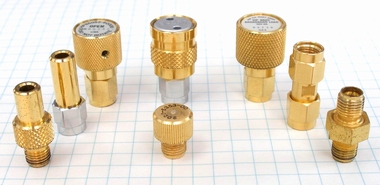

校正用パーツ
　・85052C 3.5 mm Precision Calibration Kit User's and Service Guide_85052-90078
・ロード
 HP 902C　広帯域ロード
   DC～26.5GHz
　 HP85052C　3.5mm校正キット の一部
　 3.5mm　BROADBAND LOAD
・オープン
① HP 85052-60008　APC3.5  P
      45M～24GHz
　HP85052C　3.5mm校正キット の一部
②Maury Microwave MMC8048A　APC3.5  J
       DC～26.5GHz
  Maury-MW社はマイクロ波の校正品専業メーカー
  アジレント社もここからOEM供給を受けている
     ・MauryMicrowave Catalog 2001
③ Maury Microwave MMC8048B　APC3.5  P
       DC～26.5GHz
　HPのｱｸｾｻﾘｰｷｯﾄに入っていたもの｡
　現在型番は8048B1になっていて形も異なる
 ・ショート　
① Maury Microwave
　　MMC8047F　APC3.5 オス
           DC～26.5GHz
　プレシジョンタイプの校正用ショート

② SMA ショート　2020-5353-00  メス
HP　85027C　方向性ブリッジ　10MHz～18GHz  　2005.12購入
AC/DC検波モード両用
･周波数範囲
･パワー確度
･入力コネクタ		 : 10MHz ～ 18GHz
: ±0.8dB　(0～-28dBm)
: N(f)､ N(f)
    1991年: 定価 401,000円
    2005.12現在　US$4,280

85027A/B/C  OpSv Manual  85027-90001
付属品：
・N型アダプター (m)-(m)
・N型ショート
・N型オープン		 　
1250-1475
11512A
85032-60001
HP 85025A Detector　0.01～18GHz 　2013.10.25 入手
　　　　AC/DC検波モード両用

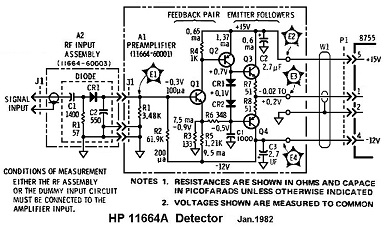

HP 11664A Detector　0.01～18GHz　　2本　2008.3 入手
　　　　　AC検波モード専用
　No.1
　No.2
1991年: 定価 87,000円

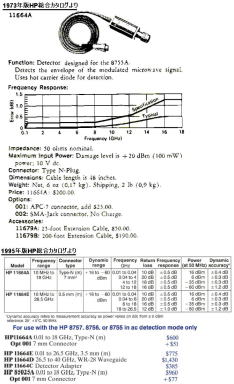

11664A  Catalog  1973 New.pdf ($200.00)
11664A  Catalog  1995 End.pdf ($600.00)
11664A  OpSv Manual  1982 11664-90037
11664A  OpSv Manual  1993 11664-90044
HP 85037A　高精度デテクタ　0.01～18GHz
　　　AC/DC検波モード両用　　　2013.5.15入手
8757D専用
2012年1月13日メーカー出荷品
・85037A  datasheet EPSG084623
・85037A  op sv manual  2002  85037-90013
・85037A/B  Precision Detectors Security Features and Volatility Documentation 2012 85037-90014
・出荷時の校正証明書
    Agilent 85037A Certificate of Calibration 2012 SG38010420
Agilent　11667A　パワースプリッター　DC～18GHz　2005.9購入　
中古品新品同様
・8757 スカラ･ネットワーク･アナライザを使った広帯域比測定用
・2抵抗型のパワー･スプリッタ　　・・・　・優れた出力SWR｡
･周波数範囲 ：DC～18GHz
･入力SWR ：1.33以下
･出力レベル差 ：0.20dB以下　(DC～8GHz)
　0.25dB以下　(～18GHz)
･出力位相差(標準値) ：≦0.5度　(DC～4GHz)
　≦1.5度　(4～8GHz)
　≦3.0度　(8～18GHz)
･挿入損失(標準値) ：7dB
1991年 : 定価 143,000円
2005.9現在販売中 : US$ 1,288
　・11667A/B/C  Catalog
　・11667A  User & Service Manual  1999  11667-90003
HP 7440A プロッタ　A4サイズ、８ペン　
　1987年販売開始($1,295) ～ 1991年販売終了($1,495)　7440A Catalog
No.1　　

2002購入　
　動作良好　
No.2　　

HP 54120T 　
の付属品として入手　
　2007.3 入手　
2007.7 売却　
中古　PlotterPen
2007.12.26 入手　
HP 7550A プロッタ 　　2010.4.1 購入　シートフィード動作不良
A4/A3用紙自動給紙
