    スイープ・オシレータ
 メーカ  型番  品名 周波数帯域   出力レベル    製造年
HP 8341B  シンセサイズド・スイーパー   10 MHz 〜 20 GHz  +10 dBm 1988
8341A シンセサイズド・スイーパー 10 MHz 〜 20 GHz +10 dBm 1985
8350B スイープ・オシレータ本体 --- ---
           83525A     RFプラグインユニット 0.01 〜 8.4 GHz >+13 dBm
        83590A     2 〜 20 GHz +10 dBm
技術情報メモ: HP (Agilent) 社の1990年代の標準信号発生器一覧

HP 8341B opt.004 10MHz〜20GHz Synthesized Sweeper   1988年製      2016.1.7
opt.004 : 背面RF出力、アッテネータ内蔵

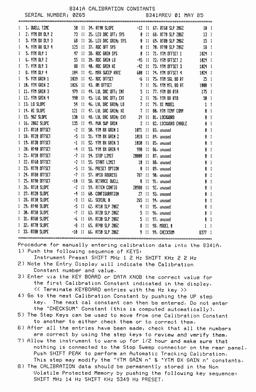

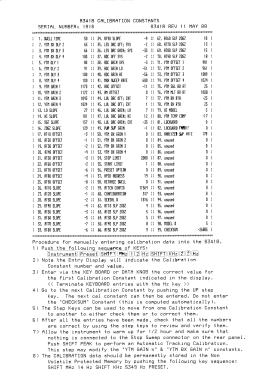

Calibration Constants
Model  8340A  8341A  8340B  8341B
 Minimum Frequency  10 MHz
 Maximum Frequency  26.5 GHz  20 GHz  26.5 GHz  20 GHz
 Frequency Resolution  1 Hz, 0.01 to < 7.0 GHz
 2 Hz, 7.0 to < 13.5 GHz
 3 Hz, 13.5 to <20.0 GHz
 4 Hz, 20.0 to 26.5 GHz (8340A, B only)
 Frequency Switching Time <50 ms
 Time base stability  2.5 x 10-7 /yr
 Minimum Output Power  -110 dBm  -20 dBm  -110 dBm  <=
 Maximum Output Power  +12 dBm  +10 dBm  +10 dBm  <=
 Power Resolution  0.05 dB
 Output Impedance  50 Ohm
 Minimum Single-Side-Band Noise  -107 dBc/Hz
 Maximum Single-Side-Band Noise  -52 dBc/Hz  -54 dBc/Hz  -52 dBc/Hz  -54 dBc/Hz
 Modulation  AM, Pulse  AM, Pulse (option)   AM, FM, Pulse  <=
 Sweep Modes  Linear
 Price  US$68,900 @1983
\10,742,000 @1991
 US$44,000 @1985  US$65,000 @1987
\10,745,000 @1991
 US$39,500 @1987
\7,653,000 @1991
Catalog  catalog 1983 new  catalog 1985 new  HP 8340B -41B catalog 1987 new

HP 8340B -41B catalog 1989 end
HP 8341A Op manual 1984  08341-90001
HP 8340B -41B Operating Guide 1986 08340-90283
HP 8340B -41B Operating Information 1986 08340-90243
HP 8341B Operating Manual 1988 08341-90062
HP 8341B Calibration Manual 1988 08341-90061
HP 8340B -41B Calibration manual 1990 08340-90243Ch16
HP 8340B -41B Assembly-Level Service Manual 1988 08341-90063 vol3
HP 8341B Component Level Service Manual, Volume 2 1988 08341-90048 vol2
HP 8340B Component Level Service Manual vol1 1987 08340-90245-serv.pdf

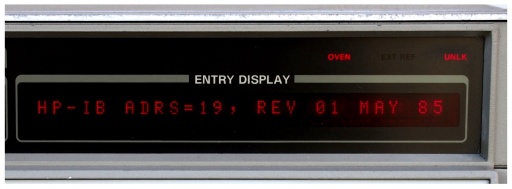

HP 8341A 10MHz〜20GHz Synthesized Sweeper   1985年製      2014.10.21
HP 8340A catalog new 1983 ($68,900)
HP 8341A catalog new 1985 ($44,000)
HP 8340B 41B catalog new 1987
           (8340B:$65,000, 8341B:$39,500)
HP 8341A Op manual 1984  08341-90001
Calibration Constants
Time Base (Oven OSC)  HP 0960-0716
McCoy Electronics  OSC92-30  10MHz

HP 8350B スイープ・オシレータ本体   2002.9.30
・周波数範囲:

10MHz 〜 40GHz
   (RFプラグインユニットによる)
・周波数制御
  CF分解能::
  ΔF分解能:
  表示分解能:

 0.00038 % (262,144ポイント/バンド)
 0.1 % (1024ポイント/バンド)
 5桁
・スイープモード:  内部、ライン、外部
・スイープ時間: 10m秒 〜 100秒
1984年販売開始($4,250)〜1997年販売終了($5,610)
1991年: 定価 804,000円
 ・8350B_catalog_1984_new.pdf
 ・8350B_catalog_1997_end.pdf
 ・8350B_OP_Manual__08350-90001.pdf
 ・紙SVマニュアルあり  (電子化済み)

調整試験用エクステンダーカード
09350-60031
( 22端子 x 両面)

HP 83525A RFプラグインユニット 0.01〜8.4GHz   2002.9.30
・周波数範囲:  10 MHz 〜 8.4 GHz
・出力レベル:   >13 dBm
・CW周波数確度:  ±12 MHz
・出力レベル確度:   ±1.5 dB
 (内部レベリングモード時)
・高調波レベル:  <20 dB
1981年($12,500)販売開始 〜
1991年: 定価 2,072,000円 opt.002 171,000円

HP 83590A RFプラグインユニット 2〜20GHz  opt.002(70dBアッテネータ)付き    2002.9.30
・周波数範囲:  2 〜 20GHz
・出力レベル:   10 dBm
・CW周波数確度:  ±5 〜 50 MHz
・出力レベル確度:   ±1.5dB
 (内部レベリングモード時)
 ・opt 002 (70dBアッテネータ) 付き
1982年($19,250)販売開始 〜   opt002($900)
1991年: 定価 2,473,000円 opt.002 232,000円
