検流計 ・・・  ホイートストンブリッジ回路等で回路の平衡状態(電位差がないこと)を検知するために使う
メーターのセンターがゼロ。 通常、電流の絶対値測定には使われない
    ・参考リンク: 横河アーカイブズ ・・・  電気計器計測器型録(昭和5年)_?第4章 電気測定器具_catalog04

入手した下記の4台は2010年3月に閉校となった都立工業高等学校の備品だったもの

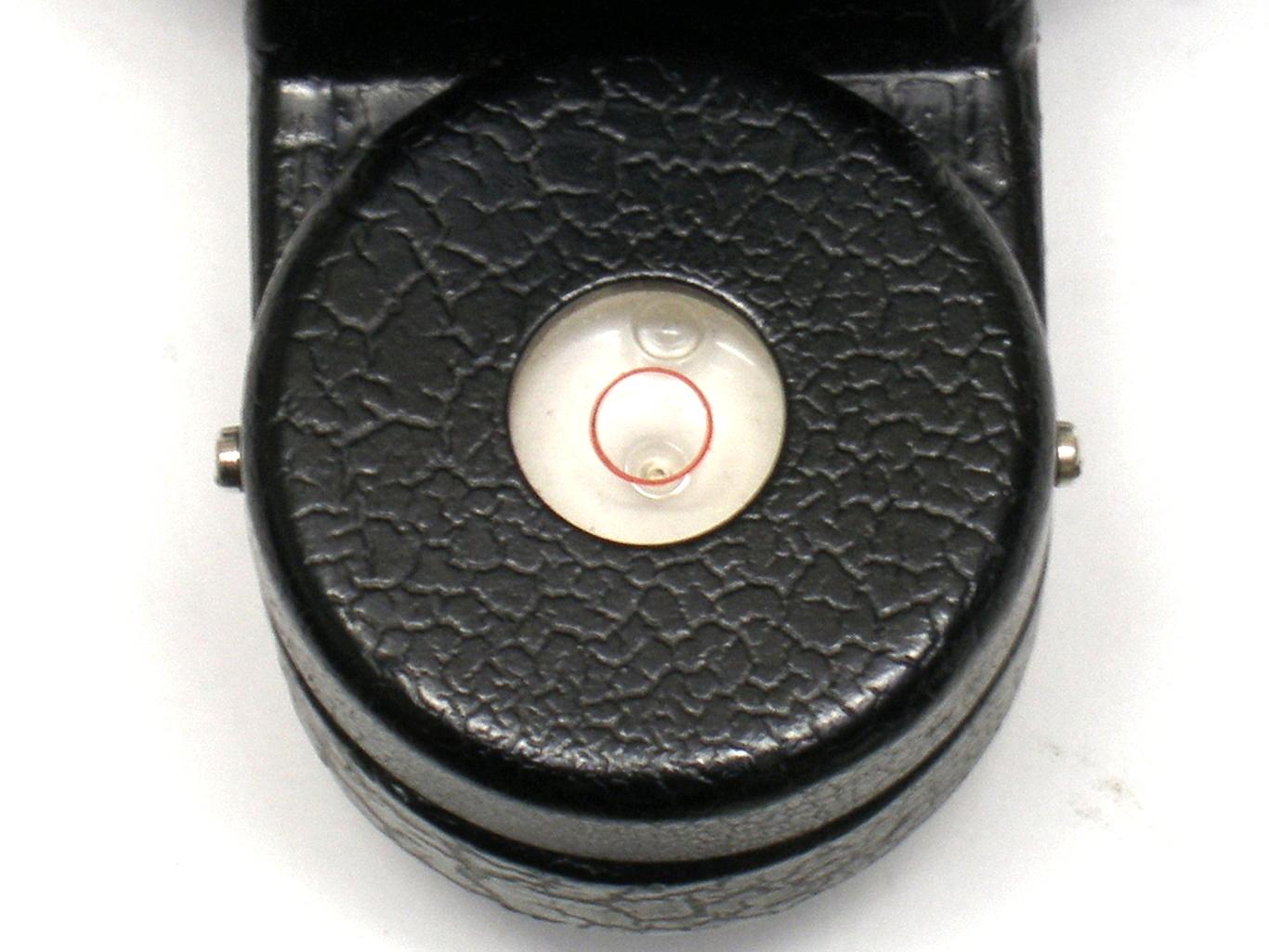

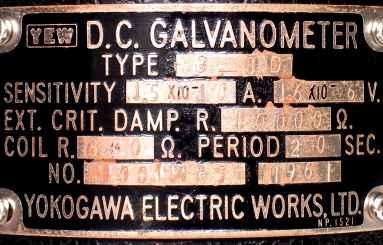

横河電機 G-3D DCガルバノメーター (鏡検流計) 1961年製造品                 2010.4.13

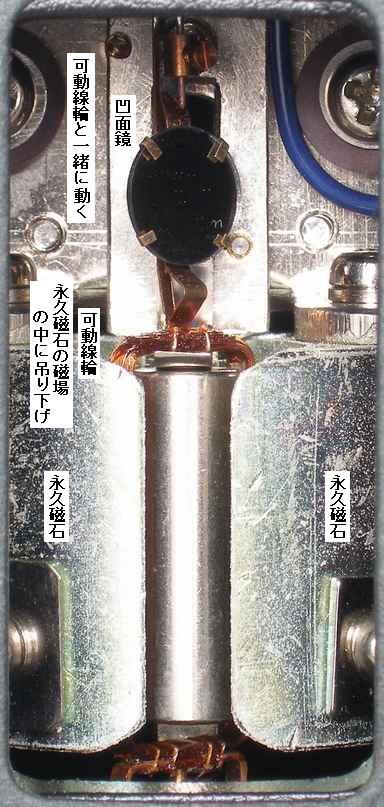

可動コイル型
コイルに小さな鏡が付いている
別途、外部光源、反射光投影用目盛板必用

 感度   1.5 x 10-10 A
 1.6 x 10-6 V
 ダンピング抵抗  10kΩ
 コイル抵抗  800Ω
 周期(応答速度)  20秒

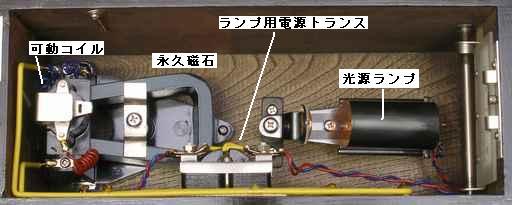

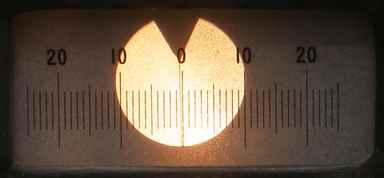

横河電機 D-2L DCガルバノメーター (鏡検流計)   1962年製造品             2010.4.13

 感度   5.0 x 10-8 A
        V
 ダンピング抵抗  1kΩ
 コイル抵抗  380Ω
 周期(応答速度)  2.3秒

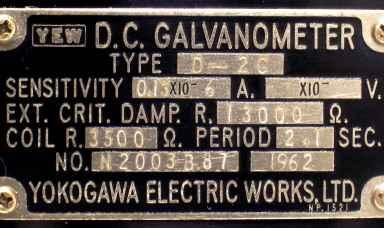

横河電機 D-2C DCガルバノメーター   1962年製造品                  2010.5.12

 感度   0.13 x 10-8 A
        V
 ダンピング抵抗  1.3kΩ
 コイル抵抗  3500Ω
 周期(応答速度)  2.1秒


横河電機 標準固定空気蓄電器  500pF   昭和24年6月製            2010.4.13

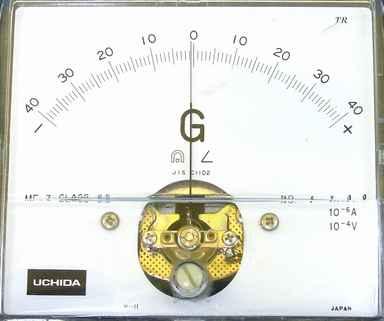

内田 ガルバノメーター                              2008.8.11

 Class:  2.5
 感度   1 x 10-6 A
 1 x 10-4V
