| Top > 電子計測機器 |
2017.10.17 |
|
|
|
| メーカー |
型式 |
品名 |
概要 |
| HP |
34330A |
電流シャント |
Max. 30A |
| 日置 |
9694 |
AC クランプオン電流プローブ（電圧出力） |
AC: 5A (max.50A)、10mV/A |
| 9695-02 |
AC: 50A (max.60A)、10mV/A |
| Fluke |
Y8101 |
AC クランプオン電流プローブ（電流出力） |
AC: 1A - 150A (1/1,000) |
| 80K-40 |
高電圧プローブ（分圧器） |
ＤC/AC: 1k - 40kV (1/1,000) |
| 日置 |
9013 |
高電圧プローブ |
DC: 0 -25kV(30kV) |
|
|
HP 34330A 電流シャント Max. 30A
2016.6.12 2,400- |
|
|
|
|

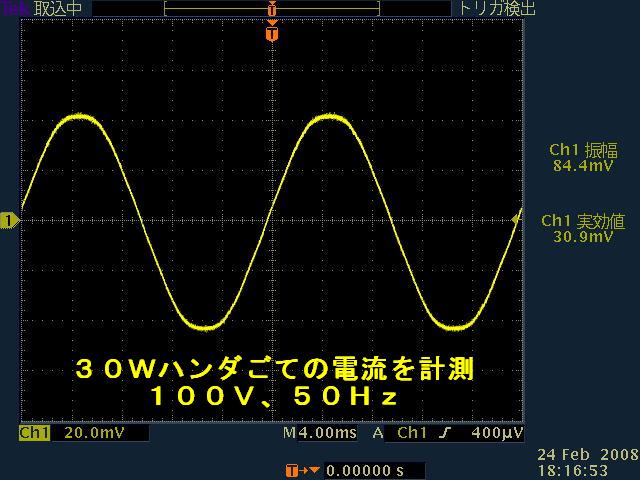

日置 9694 Current Probe
クランプオンセンサ、電圧出力型 AC 5A |
| 日置 9694 No.1 2004年製 2008.2.23 |
 |
 |
 |
 |
|
| 日置 9694 No.２ 2004年製 2012 |
 |
 |
|
|
|
レンタル会社の処分品
- 商用電源ライン・インバータに対応
- CT 二次側測定に対応した5A タイプを用意
- 狭い箇所でも電線をクランプしやすい小型形状
|
※ 電源品質アナライザの他、電力計、電圧入力の
記録計等で電流入力用センサとして使用可能 |
|
|
 |
|
日置 9695-02 Current Probe
クランプオンセンサ、電圧出力型 AC 50A
2012.4.9 入手 |
|
レンタル会社の処分品
|
クランプオンパワーハイテスタ 3169の他、
2300シリーズで電流入力用センサとして使用可能
|
|
|
|
|
|
|
|
|
|
・測定可能導体寸法
・定格一次電流
・出力電圧
・振幅確度
・位相確度
・振幅周波数特性
・メーカ定価
|
|
15 mmΦ以下
50 Ａ （max. 60 A連続）
10 mV/A
±0.3 ％ ±0.02 ％f.s.
±2° 以内
40 Hz 〜 5 kHz（1.0％以内）
9,800円（税抜き） |
|
|
|
|
|
|
|
・HIOKI_9000s_catalog
|
|
|
|
Fluke Y8101 AC Clamp-On Current Probe
電流出力型 2007.7 |
|
|
|
|
|
|
|
|
Current Range |
|
|
2A -- 150A |
|
|
Accuracy
(48Hz to 10kHz) |
|
|
±2%, 10A - 150A
±8%, 2A - 10A |
|
|
分流比 |
|
|
1000：1 |
|
|
最大電圧 |
|
|
300V AC rms |
|
|
絶縁電圧 |
|
|
3kV rms |
|
|
最大導体サイズ |
|
|
直径：1.11cm |
|
|
メーカ価格 |
|
|
180,000円 |
|
|
|
|
|
|
|
|
|
|
|
|

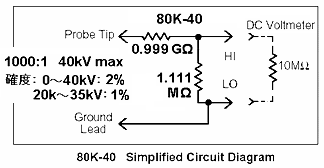

Fluke 80K-40 High Voltage Probe
高電圧プローブ レンタル会社の処分品 2007.9 |
|
|
電圧レンジ |
DC：
AC：
|
|
1kV〜40kV
28kVrms |
|
|
入力抵抗 |
1,000MΩ |
|
|
分圧比 |
1,000：１ |
|
|
DC確度 |
20kV〜35kV：
0kV〜20kV：
35kV〜40kV：
|
|
±１％
±２％
±２％ |
|
|
AC確度 |
±５％（60Hz） |
|
| メーカ定価：32,800円 |
80K-40_High_Voltage_Probe_Manual_7308040.pdf |
＜参考＞
|
80K-6 高電圧プローブ |
|
電圧レンジ |
|
0〜6kV（DCまたはピークAC） |
|
入力抵抗 |
|
75MΩ |
|
分圧比 |
|
1,000：１ |
|
確度 |
|
DC〜500Hz：±１％
500Hz〜1kHz：±２％ |
| メーカ定価：18,300円 |
|
|
日置 9013 HV Probe ☆
ほぼ未使用品 2007.9 |
|
DC: 0 - 25kV(30kV)
・HIOKI_9013_Manual_2（英語）.jpg |
|
