      HP3458A 8・1/2桁 デジタルマルチメータ No.1 、No.2
・性能確認結果     (1) 長期安定度                NVRAM     (1) NVRAMの寿命
 (2) 短期安定度  (2) 校正定数
 (3) 起動特性  (3) NVRAMのダンプデータ
 (4) 温度特性 高精度基準電圧源

3458Aの仕様:
確度:
 10Vレンジ固定、高安定オプション002付き
  PRESET、NPLC100、
  ACAL後24時間以内、かつ±1℃、
  Tcal±5℃、MATH NULL使用
24時間 90日 1年
 0.5 + 0.05   2.6 + 0.05   4 + 0.05
(読み取り値のppm + レンジのppm)
トランスファ確度・直線性:
 10Vレンジ固定、
 4時間のウォームアップ後、固定レンジ
 フルスケールからフルスケールの10%以内
  10分、Tref±5℃
0.05 + 0.05
(読み取り値のppm + レンジのppm)
追加誤差:
NPLC 実効値ノイズ
(レンジのppm)
追加ゲイン誤差
(読み取り値のppm)
0.08 0.5
10 0.03 0.2
100 0.01 0.06
1000 同上 0.01
ピーク・ノイズ誤差はこの表の値の3倍
温度係数:
  10Vレンジ固定
ACAL無し ACALあり
 0.5 + 0.01   0.15 + 0.01
((読み取り値のppm + レンジのppm)/℃)
ACAL無し  ・・・ Tcal または直近のACAL±1℃からの追加誤差
ACALあり  ・・・ Tcal±5℃からの追加誤差
読み取り速度:
NPLC   桁数    ビット     AUTO
ZERO
オフ
   AUTO
ZERO
オン
7.5 25 60/秒 29.4/秒
10 8.5 28 6/秒 3/秒
100 36/分 18/分
1000 3.6/分 1.8/分

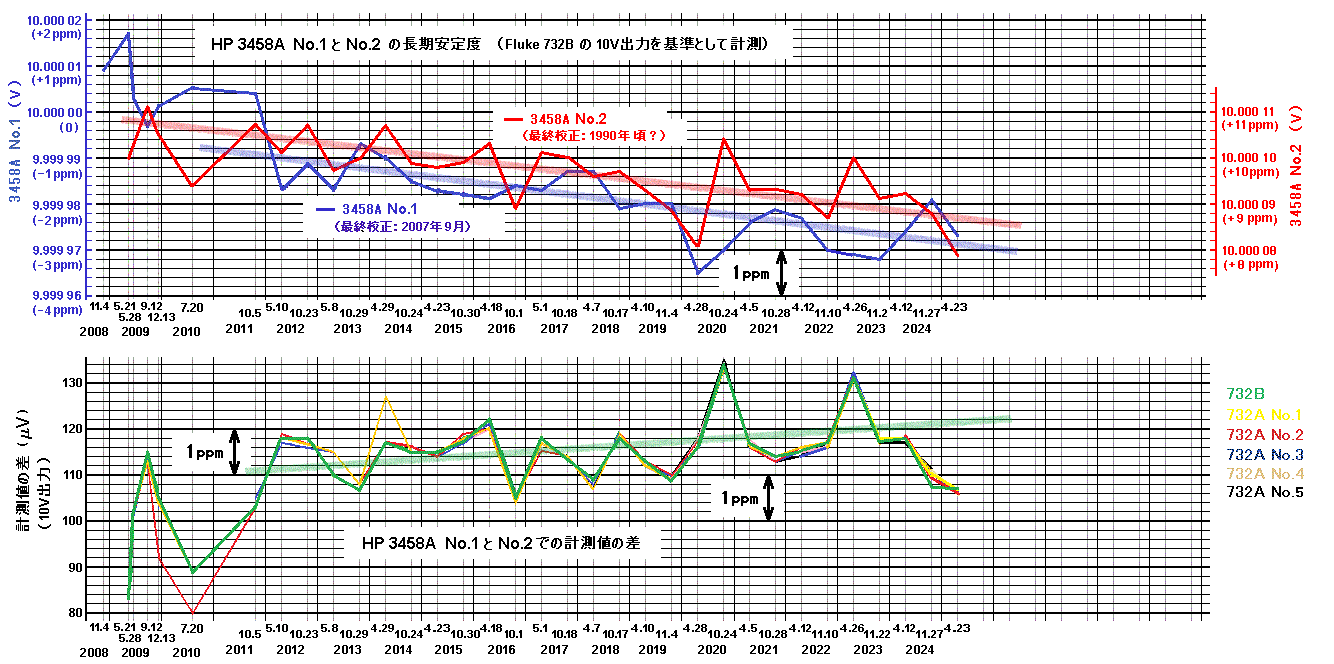

(1) 長期安定度
      (計測結果データ)

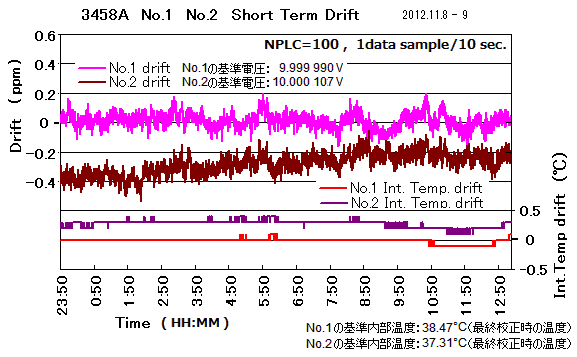

(2) 短期安定度
        計測値のバラツキ
HP 3458A バラツキ
ppm(rms)
No.1 0.03
No.2 0.03
(60件の計測値の標準偏差)

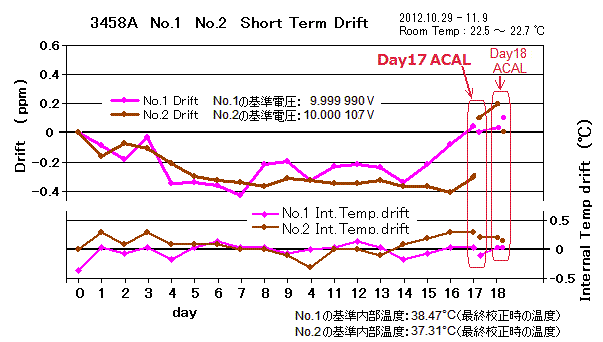

drift rate ( ppm day )   spec: ≦0.43 ppm/day
 Cal Constant ID 27
「dcv gain 10V」
     2012.10.28           2012.11.9         drift rate
( ppm day )
3458A No.1 985.855261E-03 985.855314E-03 -0.003
3458A No.2 997.875216E-03 997.875504E-03 -0.017

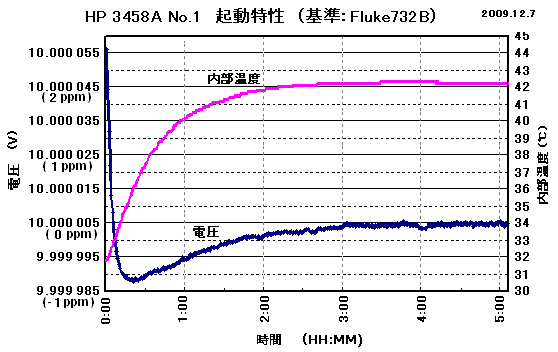

(3) 起動特性

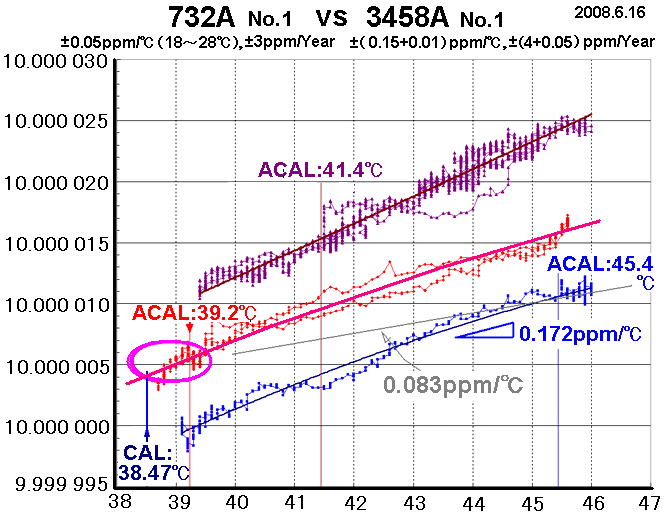

(4) 温度特性

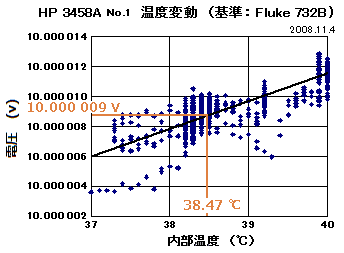

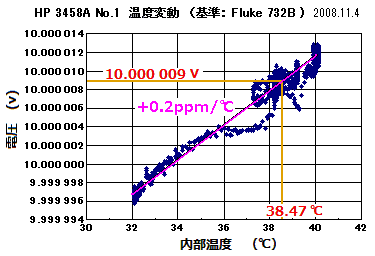

校正時の内部温度における計測値10.000 009V (+0.9ppm)   温度係数+0.2ppm/℃

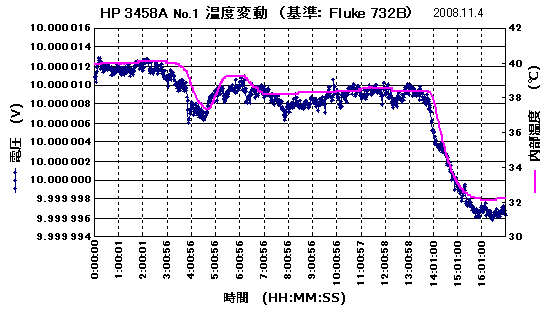

      温度変動に伴う計測値の時間変化

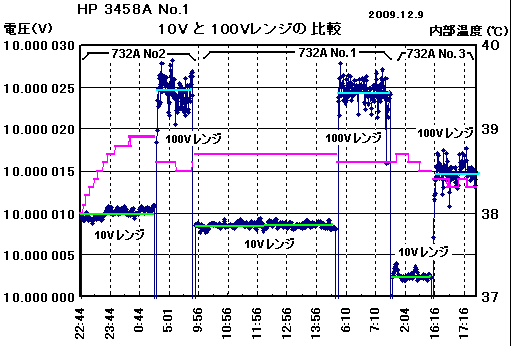

(5) レンジ誤差
      100Vレンジでは
    15μV(1.5ppm)高く表示される
