Top > 電子計測機器 > 標準直流電圧/電流発生器   2018.4.9
  Fluke 732B を基準とした 732A の10V出力 の長期安定度
Fluke 732B を基準とした 732A の10V出力 の長期安定度
 −仕様−   長期安定度
Fluke 732A
Fluke 732B
: 3 ppm/年
: 2 ppm/年
計測日 室温

(℃)
732B
内部温度
(kΩ)
732A No.1 732A No.2 732A No.3 732A No.4 732A No.5
(μV)  (kΩ) (μV)  (kΩ) (μV)  (kΩ) (μV)  (kΩ) (μV)  (kΩ)
2009. 1.15 −− 0 0 0
2009. 4.17 −− +6 +4.3 -0.3
2009. 5.21 −− +8.1 +6.2 +0.3
2009. 9.12 −− +3.8 +6.8 -0.3
2009.12.14 22.2 38.64 +8.2 3.638 +9.8 4.521 +1.4 4.752
2010. 7.20 25 34.43 +6.8 3.633 +17 4.519 -26 8.489 +5 3.816
2011.10. 5 23.0 38.48 +9.5 3.633 +25 4.519 +2.2 4.752
2012. 5.10 23.0 38.50 +22 3.634 +33 4.518 +7.1 4.752
2012.10.23 22.4-22.6 38.50 +13 3.635 +31 4.518 +7.5 4.752
2013. 5. 8 23.0-23.2 38.52 +27 3.636 +40 4.518 +10 4.756
2013.10.29 23.3-23.6 38.51 +17 3.636 +39 4.517 +10 4.752
2014. 4.29 23.4-23.6 38.49 +20 3.636 +47 4.517 +13 4.755
2014.10.24 23.0-23.3 38.43 +20 3.637 +44 4.517 +12 4.753
2015. 4.23 23.0-23.3 38.39 +21 3.635 +53 4.514 +19 4.752
201510.31 23.0-23.3 38.52 +22 3.638 +50 4.519 +18 4.752 +26 3.845
2016. 4.18 23.0-23.3 38.60 +34 3.651 +59 4.525 +22 4.758 +32 3.854
2016.10. 1 23.0-23.3 38.58 +23 3.538 +54 4.516 +22 4.754 +32 3.853
2017. 5. 1 23.0-24.3 38.53 +38 3.638 +65 4.516 +29 4.754 +38 3.855 +118 4.144
2017.10.18 23.0-23.3 38.51 +26 3.646 +59 4.523 +26 4.762 +37 3.865 +101 4.404
2018. 4. 7 23.0-23.3 38.52 +39 3.638 +69 4.514 +33 4.753 +44 3.859 +101 4.390
注: 732A No.3 の 2010.7.20 のデータはオーブンヒーター回路故障により参考値
   732A No.4 の 2010.12.16 のデータは Fluke での校正値

  HP 3458A No.1, No.2 の長期安定度  (Fluke 732B を基準として計測)
 HP 3458A No.1, No.2 の長期安定度  (Fluke 732B を基準として計測)

 −仕様−   長期安定度
HP 3458A


Fluke 732B
: 4 ppm/年
 (オプション002付き)
: 2 ppm/年
     HP 3458A No.1  (1996年製造。 2007.9 Agilent にて修理・校正を実施。 校正時の内部温度:38.47℃) にて計測した結果:
計測日 室温
(℃)
3458A
内部温度

(℃)
732B 732A No.1 732A No.2
10 V 1.018 V (kΩ) 10 V 1.018 V 1 V (kΩ) 10 V 1.018 V 1 V (kΩ)
2008.11. 4 10.000 009 −− −− −−
2009. 5.21 39.1 10.000 017 1.018 101 4 −−
2009. 5.28 39.1 10.000 002 −− 38.533 10.000 009 10.000 008 4.524
2009. 9.12 40.7  9.999 997 1.018 099 0 38.610 10.000 001 10.000 004
2009.12.13 22.2 38.5 10.000 001 38.630 10.000 010 3.636 10.000 023 4.521
2010. 7.20 38.5 10.000 005 1.018 100 2 38.431 10.000 008 1.017 992 1.000 111 3.629 10.000 018 1.017 998 1.000 007 4.519
2011.10. 5 23 38.8 10.000 004 1.018 100 3 38.484 10.000 013 1.017 992 1.000 169 3.633 10.000 029 1.018 004 1.000 004 4.519
2012. 5.10 23 38.5  9.999 983 1.018 098 6 38.497 10.000 005 1.017 991 1.000 196 3.634 10.000 015 1.018 000 1.000 011 4.518
2012.10.23 22.4-22.6 38.1-37.9  9.999 989 1.018 099 2 38.496 10.000 002 1.017 989 1.000 214 3.635 10.000 021 1.018 004 1.000 002 4.518
2013. 5. 8 23.0-23.2 37.8  9.999 983 1.018 099 3 38.518 10.000 010 1.017 989 1.000 236 3.636 10.000 023 1.018 001 1.000 012 4.518
2013.10.29 23.4-23.6 37.6  9.999 993 1.018 099 8 38.514 10.000 010 1.017 987 1.000 254 3.636 10.000 032 1.018 006 1.000 003 4.517
2014. 4.29 23.4-23.6 38.7  9.999 990 1.018 099 9 38.485 10.000 010 1.017 988 1.000 271 3.637 10.000 037 1.018 003 1.000 012 4.517
2014.10.24 23.0-23.3 38.5  9.999 985 1.018 099 1 38.428 10.000 005 1.017 986 1.000 284 3.637 10.000 029 1.018 005 1.000 002 4.516
2015. 4.23 23.0-23.3 39.9  9.999 983 1.018 099 4 38.394 10.000 014 1.017 986 1.000 298 3.635 10.000 036 1.018 003 1.000 010 4.514
201510.31 23.0-23.3 38. -38.7  9.999 982 1.018 099 0 38.517 10.000 004 1.017 984 1.000 310 3.638 10.000 032 1.018 007 1.000 002 4.519
2016. 4.18 23.0-23.3 37.9-37.0 9.999 981 1.018 098 9 38.601 10.000 015 1.017 984 1.000 321 3.651 10.000 040 1.018 003 1.000 010 4.525
2016.10. 1 23.0-23.3 37.0 9.999 984 1.018 099 6 38.577 10.000 007 1.017 983 1.000 331 3.538 10.000 038 1.018 007 1.000 001 4.516
2017. 5. 1 23.0-24.3 37.2-37.9 9.999 983 1.018 099 8 38.531 10.000 021 1.017 983 1.000 341 3.638 10.000 048 1.018 003 1.000 011 4.516
2017.10.18 23.0-23.3 27.2-27.1 9.999 987 1.018 099 6 38.507 10.000 013 1.017 982 1.000 348 3.646 10.000 046 1.018 007 1.000 002 4.523
2018. 4. 7 23.0-23.3 36.9 9.999 987 1.018 099 9 38.516 10.000 026 1.017 983 1.000 356 3.638 10.000 056 1.018 004 1.000 010 4.514
計測日 室温
(℃)
3458A
内部温度

(℃)
732A No.3 732A No.4 732A No.5
10 V 1.018 V 1 V (kΩ) 10 V 1.018 V 1 V (kΩ) 10 V 1.018 V 1 V (kΩ)
2008.11. 4
2009. 5.21 39.1
2009. 5.28 39.1 10.000 005 4.760
2009. 9.12 40.7  9.999 998
2009.12.13 22.2 38.5 10.000 003 4.751
2010. 7.20 38.5 9.999 978 1.018 007 0.999 980 8.495 10.000 005 3.816
2011.10. 5 23 38.8 10.000 006 1.018 006 0.999 989 4.752
2012. 5.10 23 38.5  9.999 990 1.018 019 0.999 988 4.752
2012.10.23 22.4-22.6 38.1-37.9  9.999 997 1.018 018 0.999 988 4.752
2013. 5. 8 23.0-23.2 37.8  9.999 993 1.018 025 0.999 988 4.754
2013.10.29 23.4-23.6 37.6 10.000 003 1.018 022 0.999 989 4.752
2014. 4.29 23.4-23.6 38.7 10.000 003 1.018 027 0.999 989 4.755
2014.10.24 23.0-23.3 38.5  9.999 998 1.018 022 0.999 989 4.753
2015. 4.23 23.0-23.3 39.9 10.000 002 1.018 027 0.999 989 4.752
201510.31 23.0-23.3 38. -38.7 10.000 000 1.018 022 0.999 989 4.754 10.000 009 1.018 030 1.000 007 3.848
2016. 4.18 23.0-23.3 37.9-37.0 10.000 003 1.018 026 0.999 989 4.758 10.000 013 1.018 015 1.000 004 3.854
2016.10. 1 23.0-23.3 37.0 10.000 006 1.018 025 0.999 989 4.754 10.000 016 1.018 016 1.000 004 3.853
2017. 5. 1 23.0-24.3 37.2-37.9 10.000 012 1.018 027 0.999 990 4.754 10.000 021 1.018 011 1.000 003 3.857 10.000 101 1.017 974 1.000 044 4.144
2017.10.18 23.0-23.3 27.2-27.1 10.000 013 1.018 023 0.999 990 4.762 10.000 024 1.018 016 1.000 003 3.865 10.000 088 1.017 978 1.000 044 4.404
2018. 4. 7 23.0-23.3 36.9 10.000 020 1.018 028 0.999 990 4.753 10.000 031 1.018 011 1.000 002 3.859 10.000 088 1.017 982 1.000 044 4.390
注: 732A No.3 の 2010.7.20 のデータはオーブンヒーター回路故障により参考値
  732A No.4 の 2010.7.20 のデータは 2010.12.16 のFlukeでの校正値
     HP 3458A No.2  (1990年製造。 出荷以降校正無し。 出荷校正時の内部温度:37.31℃) にて計測した結果:
計測日 室温
(℃)
3458A
内部温度

(℃)
732B 732A No.1 732A No.2
10 V 1.018 V (kΩ) 10 V 1.018 V 1 V (kΩ) 10 V 1.018 V 1 V (kΩ)
2009. 5.21 37.1 10.000 100 1.018 110 9 −−
2009. 5.28 37.8 10.000 103 −− 38.533 10.000 111 10.000 110 4.524
2009. 9.12 38.4 10.000 111 1.018 111 0 38.610 10.000 114 10.000 117
2009.12.13 22.2 36.4 10.000 106 1.018 109 2 38.630 10.000 114 3.636 10.000 115 4.521
2010. 7.21 37.9 10.000 094 1.018 106 6 38.431 10.000 097 1.018 001 1.000 120 3.629 10.000 098 1.018 007 1.000 015 4.519
2011.10. 5 23 --- 10.000 107 1.018 111 3 38.484 10.000 116 1.018 003 1.000 180 3.633 10.000 132 1.018 015 1.000 014 4.519
2012. 5.11 --- 10.000 101 1.018 111 3 38.497 10.000 123 1.018 002 1.000 207 3.634 10.000 134 1.018 011 1.000 023 4.518
2012.10.23 22.4-22.6 37.3 - 37.1 10.000 107 1.018 111 2 38.496 10.000 119 1.018 001 1.000 226 3.635 10.000 138 1.018 016 1.000 014 4.518
2013. 5. 8 23.0-23.2 37.5 10.000 093 1.018 110 4 38.518 10.000 125 1.018 001 1.000 247 3.636 10.000 138 1.018 013 1.000 023 4.518
2013.10.29 23.4-23.6 37.7 10.000 100 1.018 110 6 38.514 10.000 118 1.017 999 1.000 264 3.636 10.000 140 1.018 016 1.000 013 4.517
2014. 4.29 23.4-23.6 38.7 10.000 107 1.018 111 7 38.485 10.000 137 1.018 000 1.000 282 3.637 10.000 154 1.018 015 1.000 024 4.517
2014.10.24 23.0-23.3 37.3 10.000 100 1.018 110 8 38.428 10.000 120 1.017 997 1.000 295 3.637 10.000 145 1.018 017 1.000 013 4.516
2015. 4.23 23.0-23.3 39.3 10.000 098 1.018 111 0 38.394 10.000 131 1.017 997 1.000 309 3.635 10.000 150 1.018 014 1.000 022 4.514
201510.31 23.0-23.3 38.0-37.9 10.000 099 1.018 110 8 38.531 10.000 122 1.017 996 1.000 322 3.639 10.000 151 1.018 018 1.000 014 4.519
2016. 4.18 23.0-23.3 38.2-37.5 10.000 103 1.018 111 4 38.601 10.000 135 1.017 997 1.000 033 3.651 10.000 160 1.018 016 1.000 022 4.525
2016.10. 1 23.0-23.3 37.3 10.000 089 1.018 110 1 38.577 10.000 113 1.017 993 1.000 341 4.516 10.000 143 1.018 017 1.000 011 4.516
2017. 5. 1 23.0-24.3 38.2-38.1 10.000 101 1.018 111 5 38.531 10.000 138 1.017 995 1.000 353 3.638 10.000 163 1.018 016 1.000 022 4.516
2017.10.18 23.0-23.3 37.4-37.1 10.000 100 1.018 111 3 38.507 10.000 127 1.017 993 1.000 359 3.646 10.000 160 1.018 018 1.000 013 4.523
2018. 4. 7 23.0-23.3 37.6-37.5 10.000 096 1.018 111 0 38.516 10.000 134 1.017 994 1.000 359 3.638 10.000 163 1.018 015 1.000 022 4.514
計測日 室温
(℃)
3458A
内部温度

(℃)
732A No.3 732A No.4 732A No.5
10 V 1.018 V 1 V (kΩ) 10 V 1.018 V 1 V (kΩ) 10 V 1.018 V 1 V (kΩ)
 2009. 5.21 37.1
2009. 5.28 37.8 10.000 107 4.760
2009. 9.12 38.4 10.000 112
2009.12.13 22.2 36.4 10.000 107 4.751
2010. 7.21 37.9 10.000 065 1.018 016 0.999 989 8.495 10.000 005 3.816
2011.10. 5 23 --- 10.000 111 1.018 017 1.000 000 4.752
2012. 5.11 --- 10.000 107 1.018 031 0.999 999 4.752
2012.10.23 22.4-22.6 37.3 - 37.1 10.000 113 1.018 030 1.000 000 4.752
2013. 5. 8 23.0-23.2 37.5 10.000 108 1.018 037 0.999 999 4.754
2013.10.29 23.4-23.6 37.7 10.000 111 1.018 033 1.000 000 4.752
2014. 4.29 23.4-23.6 38.7 10.000 120 1.018 039 1.000 001 4.755
2014.10.24 23.0-23.3 37.3 10.000 114 1.018 034 1.000 000 4.753
2015. 4.23 23.0-23.3 39.3 10.000 116 1.018 039 1.000 000 4.752
201510.31 23.0-23.3 38.0-37.9 10.000 117 1.018 035 1.000 001 4.755 10.000 126 1.018 042 1.000 018 3.845
2016. 4.18 23.0-23.3 38.2-37.5 10.000 124 1.018 039 1.000 001 4.758 10.000 133 1.018 027 1.000 017 3.854
2016.10. 1 23.0-23.3 37.3 10.000 111 1.018 033 1.000 000 4.754 10.000 121 1.018 025 1.000 014 3.853
2017. 5. 1 23.0-24.3 38.2-38.1 10.000 127 1.018 039 1.000 001 4.754 10.000 137 1.018 023 1.000 014 3.857 10.000 218 1.017 986 1.000 056 4.144
2017.10.18 23.0-23.3 37.4-37.1 10.000 127 1.018 035 1.000 001 4.762 10.000 138 1.018 027 1.000 014 3.865 10.000 202 1.017 990 1.000 055 4.404
2018. 4. 7 23.0-23.3 36.9 10.000 128 1.018 039 1.000 001 4.753 10.000 139 1.018 022 1.000 013 3.859 10.000 195 1.017 993 1.000 055 4.390
注: 732A No.3 の 2010.7.20 のデータはオーブンヒーター回路故障により参考値
  732A No.4 の 2010.7.20 のデータは 2010.12.16 のFlukeでの校正値

  GUILDLINE(ギルドライン)  9152/4 STANDARD CELL ENCLOSURE  標準電池 (Standard cell voltage reference) の長期安定度
GUILDLINE(ギルドライン)  9152/4 STANDARD CELL ENCLOSURE  標準電池 (Standard cell voltage reference) の長期安定度
 −仕様−
   出力電圧の経年変化の標準値
         : -1 〜 -2 μV/年
   HP 3458A No.1  にて計測した結果:
計測日 室温

(℃)
3458A
内部温度
(℃)
Cell No.1

(V)

Cell No.2

(V)

Cell No.3

(V)

Cell No.4

(V)

1984. 6. 7 --- --- 1.018 128 1.018 129 1.018 128 1.018 130
1987. 7. 9 --- --- 1.018 123 1.018 122 1.018 121 1.018 122
2008. 4.19 --- --- 1.018 105 1.018 099 10.18 095 1.018 096
2009. 5.21 --- 38.8 1.018 106 1.018 097 1.018 090 1.018 092
2010. 7.20 25 38.5 1.018 098 1.018 083 1.018 076 1.018 077
2011.10. 5 23.0 38.8 1.018 101 1.018 088 1.018 082 1.018 082
2012. 5.10 23.0 38.5 1.018 106 1.018 099 10.18 093 1.018 097
2012.10.23 22.4-22.6 37.9 1.018 104 1.018 093 1.018 086 1.018 091
2013. 5. 8 23.0-23.2 37.9 1.018 108 1.018 099 1.018 094 1.018 098
2013.10.29 23.3-23.6 38.6 1.018 105 1.018 093 1.018 087 1.018 091
2014. 4.29 23.4-23.6 38.7 1.018 108 1.018 100 10.18 096 1.018 099
2014.10.24 23.0-23.3 38.5 1.018 105 1.018 092 1.018 087 1.018 091
2015. 4.23 23.0-23.3 39.9 1.018 108 1.018 097 1.018 095 1.018 098
201510.31 23.0-23.3 37.9 1.018 105 1.018 091 1.018 087 1.018 090
2016. 4.18 23.0-23.3 37.0 1.018 107 1.018 098 1.018 097 1.018 097
2016.10. 1 23.0-23.3 37.0 1.018 105 1.018 091 1.018 089 1.018 089
2017. 4.24 23.0-23.3 37.1 1.018 108 1.018 097 1.018 097 1.018 096
2017.10.18 23.0-23.3 37.1 1.018 106 1.018 091 1.018 089 1.018 090
2018. 4. 7 23.0-23.3 36.9 1.018 109 1.018 101 1.018 098 1.018 101
注: 1984年 と 1987年 のデータは、本体に貼り付けられていたデータによる

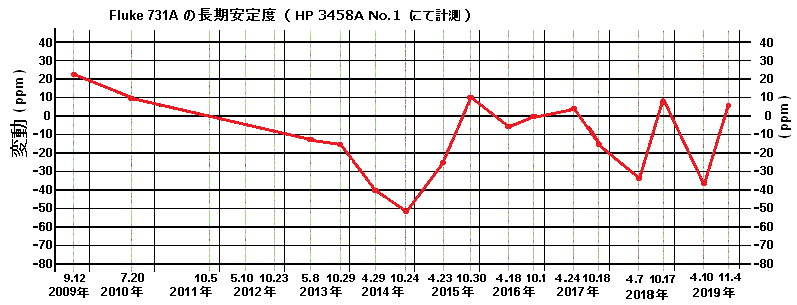

  Fluke 731A  DC Transfer Standard の長期安定度
−仕様−  確度:
  10ppm/30日、
  15ppm/90日、
  30ppm/年、
  ΔE:±2μV
   HP 3458A No.1  にて計測した結果:
計測日    室温

(℃)
@
     10V
 (V)

A
     1V
 (V)

B
  ΔE(500)
 (V)

C
1.018 + ΔE(500)

(V)

D
1.019 + ΔE(500)

(V)

2009. 11.11 --- 10.000 22 1.000 01 0.000 493 1.018 53 1.019 51
2010. 7.20 25 10.000 10 1.000 04 0.000 498 1.018 51 1.019 55
2013. 5. 8 23  9.999 87 0.999 98 0.000 496 1.018 48 1.019 49
2013.10.31 23  9.999 84 0.999 98 0.000 498 1.018 48 1.019 48
2014. 4.29 23.4-23.6  9.999 60 0.999 95 0.000 497 1.018 48 1.019 46
2014.10.24 23.0-23.3  9.999 28 0.999 93 0.000 495 1.018 43 1.019 43
2015. 4.23 23.0-23.3  9.999 75 0.999 96 0.000 496 1.018 47 1.019 47
2015.10.31 23.0-23.3 10.000 10 1.000 01 0.000 495 1.018 51 1.019 51
2016. 4.18 23.0-23.3  9.999 94 0.999 99 0.000 495 1.018 49 1.019 49
2016.10. 1 23.0-23.3  9.999 99 0.999 99 0.000 496 1.018 53 1.019 51
2017. 4.24 23.0-23.3 10.000 03 1.000 00 0.000 496 1.018 50 1.019 50
2017.10.18 23-23.3  9.999 85 0.999 98 0.000 495 1.018 47 1.019 47
2018. 4. 7 23.0-23.3  9.999 66 0.999 96 0.000 494 1.018 46 1.019 46
