eToysBox HP 3458A NVRAM

2017.9.30

HP3458A　８・1/2桁デジタルマルチメータ　No.1 、No.2

NVRAM

HP 3458A は設定パラメータと校正定数を電源OFFでも保持するために２種類３個のNVRAM（不揮発性メモリ）を内蔵している。

このNVRAMはスタティックRAM（SRAM）とボタン形の電池を１つのパッケージに封入した物である。
当然ながらこの電池にには寿命があり、寿命が尽きると設定パラメータと校正定数を記憶（保持）できなくなってしまう。

　① DALLAS　DS1235YW-150　(32 k x 8 bit）（カタログ上の寿命：５年以上）２個　…　設定パラメータの保持用
　② DALLAS　DS1220Y-150　(2 k x 8 bit）（カタログ上の寿命：10年以上）１個　…　校正定数の保持用

(1)	NVRAM の寿命　　　・・・　3458Aは20年以上前の1989年から販売されている

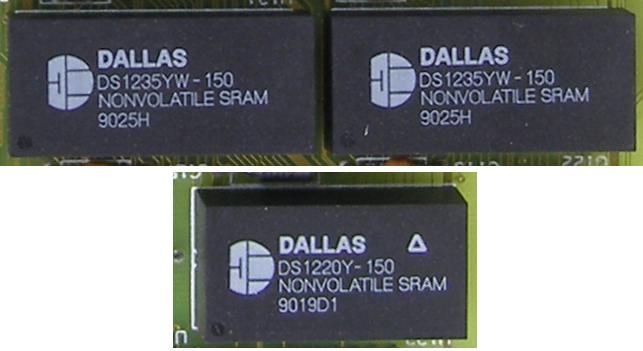

	下記の写真は、HP 3458A の No.2 のNVRAMである。これらのICは捺印されているロット番号から1990年製とわかる。 No.2 は2011年に設定パラメータの保持用NVRAMの寿命が尽きて電源投入時エラーが出る様になってしまった。 ICのカタログ上の保証寿命は５年だが約２０年動作したことになる。校正定数は今のところ問題なく保持されている。

	NVRAM の交換
	３個のNVRAMは基板に直接半田付けされており簡単に差し替えることはできない。交換時は、A2ボ－ドを丸ごと交換する必要がある。　（agilentに交換依頼すると１８万円くらいかかる）
	自分で交換する方法：

(2)	校正定数
	HP 3458A には253個の校正定数があり、そのうちの197個がACALにより自動校正可能な定数である。残り56個は10v標準電圧発生器と10kΩ標準抵抗を必要とする重要な校正定数である。
	この定数は、「CAL?　nnn　（nnn＝１～253）」コマンドにより確認することができる関連コマンド：　「SHIFT」＋「menu」　・・・　Full command menu 表示への切替　　　　　　　　　　「CALNUM?」　・・・　校正回数表示コマンド　（Full command menu 表示で表示される）　　　　　　　　　　「TEMP?」　・・・　内部温度の表示コマンド
	２台の3458Aの校正定数 EXELリスト　　・・・	初期値、現在値、上限値、下限値現在値はACAL前と後の２種類

(3)	NVRAMのダンプデータ
	3458AのGPIBコマンドには取扱説明書に書かれていないいくつかのコマンドがありそのうちの１つを使う。　　　MREAD　・・・　1word／16bit の読み出しコマンド校正定数の入ったNVRAMのメモリアドレスは「 0x60000 ～ 0x60fff 」であり、上位８bitがNVRAMのデータ。 NVRAMの全データを読み出すには、次の2048個のコマンドを入力して8bit毎に読み出す。　　　　MREAD 393216 　　　　MREAD 393218 　　　　　～　～　　　　MREAD 397308 　　　　MREAD 397310
	実際に読み出した２台の3458AのNVRAMのデータ EXELリスト
	設定パラメータの入ったNVRAMのアドレスは「0x120000～0x12ffff」（1179648～1245182 十進）
	参考外部リンク：　[volt-nuts] Backing up HP3458A NVRAM
