| Top > 電子計測機器 |
2017. 4. 7 |
| メーカー |
型式 |
|
周波数 (Hz) |
製造年 |
| HP |
4352B |
VCO/PLL シグナル・アナライザー |
10 M - 3 G |
|
| HP |
8970A |
NFメーター |
9 k - 1.5 G |
|
| -- |
-- |
ノイズ・ソース |
0.12- 3GHz, ENR:17 - 15 dB |
2008 |
| Agilent |
E7476A |
W-CDMA(UMTS) Drive Test System |
2 GHz帯 |
|
| HP |
11759D |
ダイナミック・ゴースト・シミュレータ |
40 - 2700 MHz |
|
| HP |
8901A |
モジュレーション・アナライザー |
150 k - 1.3 G |
|
|
|
|
| HP 4352B VCO/PLL SIGNAL ANALYZER 2010.3.12 |
本機による位相雑音測定時の最小測定限界値は、使用する外部信号源の位相雑音特性に依存する。
また、測定可能周波数範囲も外部信号源の範囲に制限される。 |
|
計測機能： |
|
(1) テスタ・モード（測定対象：VCO） |
|
|
| ① RFパワー |
| ② 周波数 |
| ③ FMデビエ-ション（変調信号に対するVCOのFMデビエ-ション） |
| ④ C/N比 （キャリア信号と指定オフセット周波数における位相ノイズレベルの比） |
|
|
(2) アナライザ・モード（測定対象：PLLまたはVCO） |
|
|
| ① RFパワー （DC駆動電圧特性） |
| ② 周波数 （DC制御電圧特性） |
| ③ 位相雑音 （オフセット周波数特性） |
| ④ 周波数トランジェント （時間に対する周波数変動特性） |
| ⑤ スペクトラム |
|
|
1998年販売開始 $50,000.00 |
|
|
|
|
|
|
推奨外部信号源 ＜ 技術情報メモ：標準信号発生器 ＞
・8664A(オプション004）3GHz高機能RF信号発生器
・8644B(オプション002）2GHz高機能RF信号発生器
・8665A(オプション004）4.2GHz高機能RF信号発生器
・8665B(オプション004）6GHz高機能RF信号発生器
|
| 自動周波数コントロール機能を使用するための設定： |
| SG TYPE |
外部信号源 |
| 1 |
8643A, 8644B, 8664A, 8665A, 8665B |
| 2 |
7642A/B, 8656B, 8657B, 8662A, 8663A |
| 3 |
8648B/C, E8241A, E8244A, E8251A, E8254A |
| 4 |
その他
（使用するSGに合わせて、自動設定のための
コマンドを記憶させることが可能） |
|
|
|

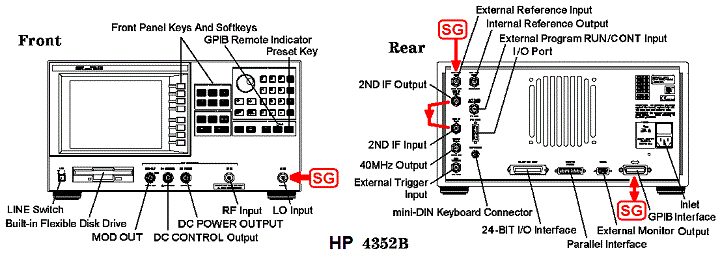

外部信号源（SG)との接続
 |
|
|
| HP 8970A NFメーター 故障品を購入（要修理） 2007.1.27 |
|
|
|
|
|
|
|
|

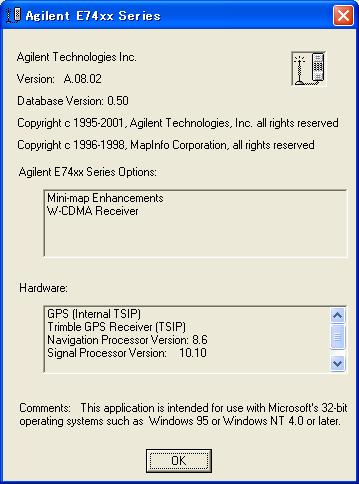

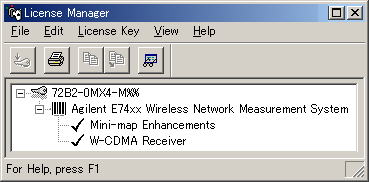

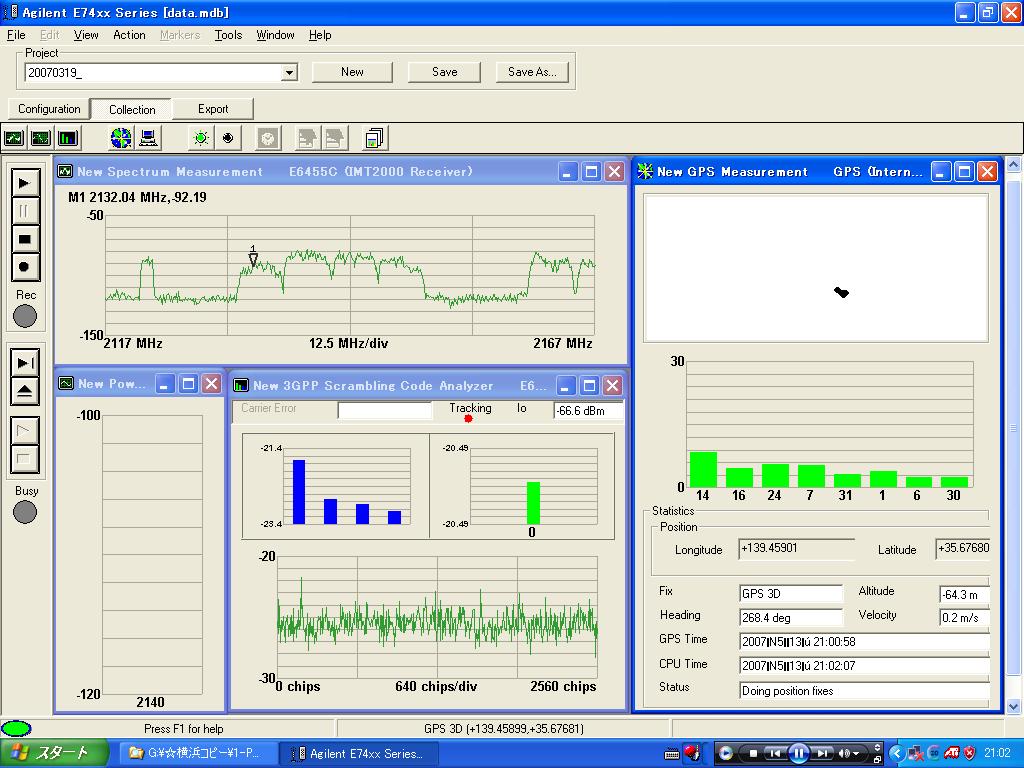

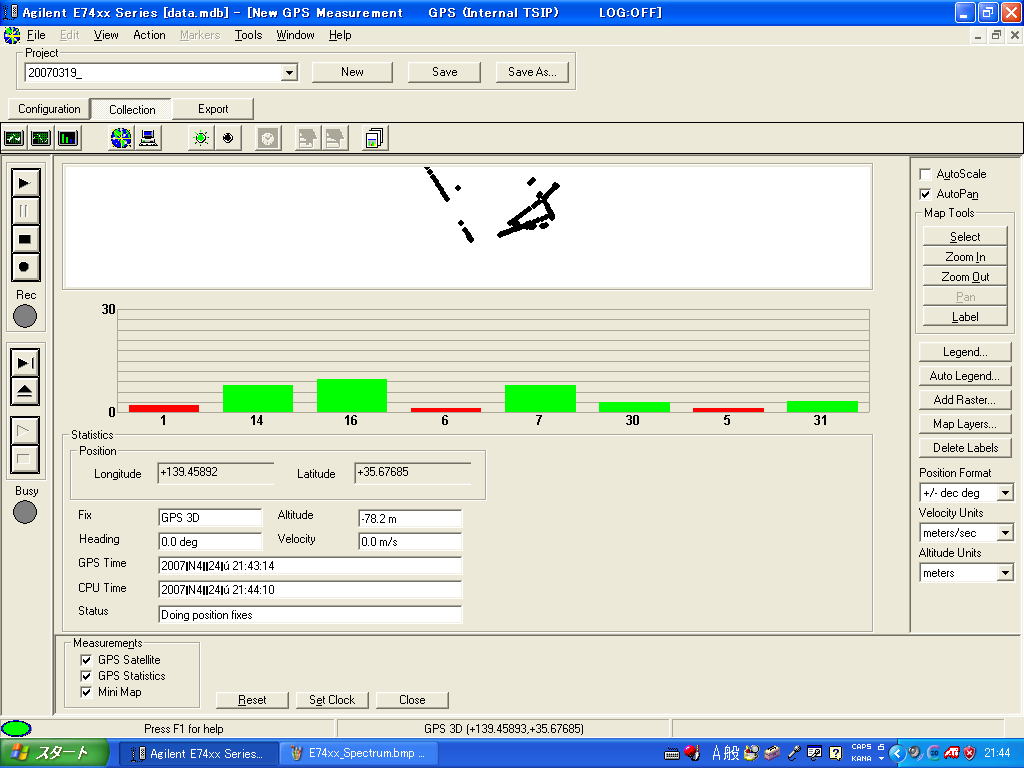

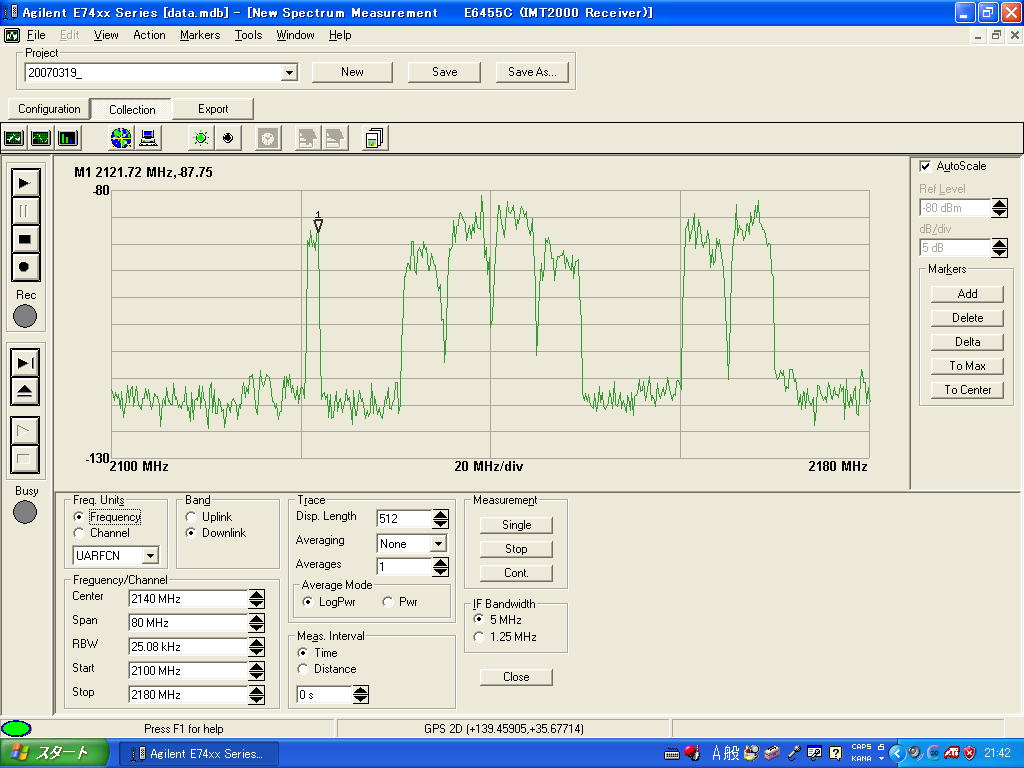

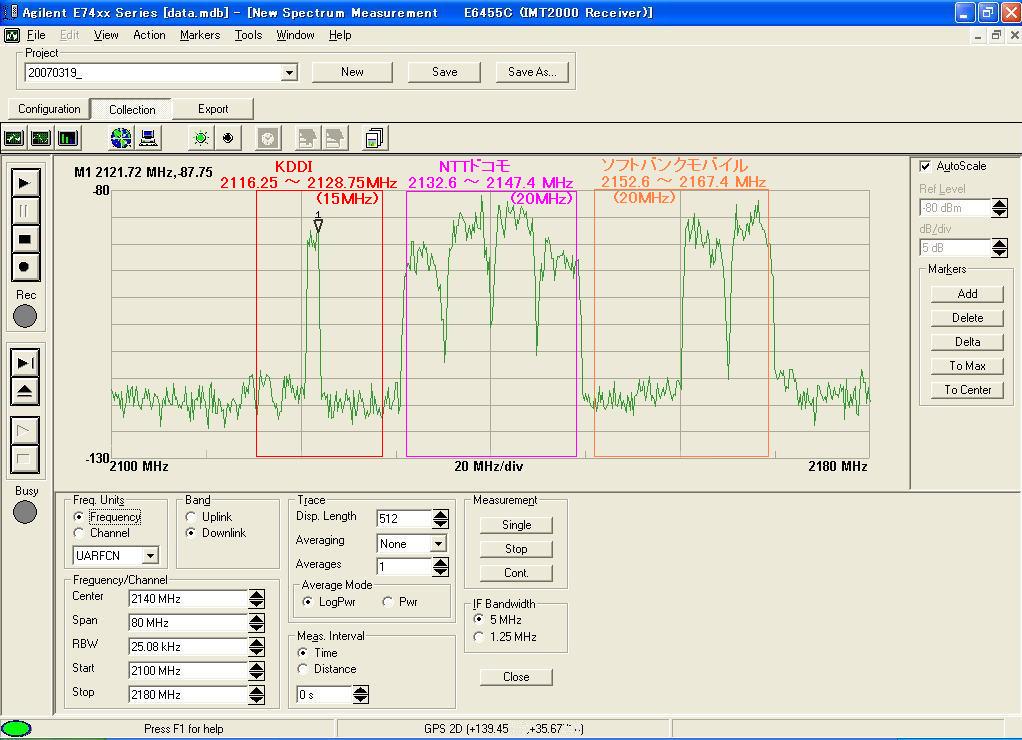

| Agilent E7476A W-CDMA(UMTS) Drive Test System with E6455C IMT2000 Digital
Rx 2000年頃の製造品 2007.1.25 |
|
|
|
|
|
|

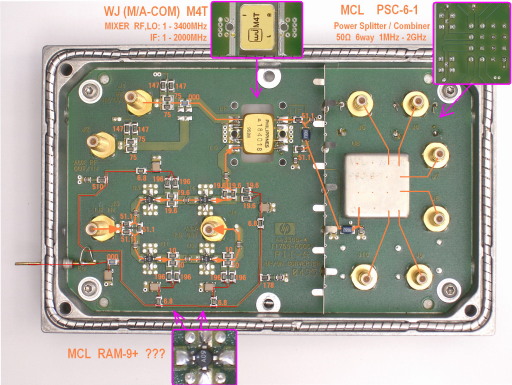

| HP 11759D Dynamic Ghost Simulator 40 - 2700MHz ☆ 2009.3.1 |
|
|
|
|
|
|
 |
|
Powe Splitter/Combiner
PSC-6-1
Mixer: WJ (M/A-COM) M4T
|
|
 |
| |
Amp: MCL RAM-9+ |
| |
 |
|
|
|
| HP 3746A Selective Level Meter 2005.8.20 ハムフェアにて故障品購入 \10,000- 修理中 |
 |
 |
 |
 |
 |
 |
|
 |
 |
|
|
|
| 不良のため交換した電解コンデンサ： |
 |
 |
オーブン水晶発振器
0960-0568
KIDDE OVENAIRE OSC 42-16
10.000 MHz |
 |
 |
|
|
|
|
|

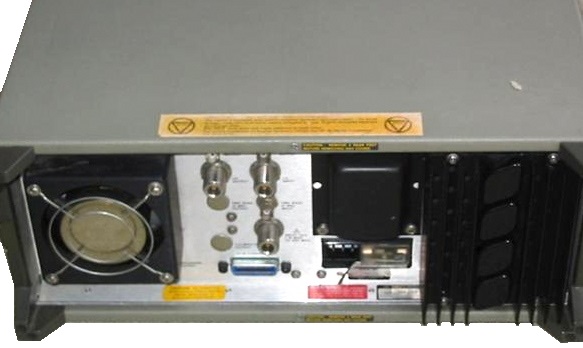

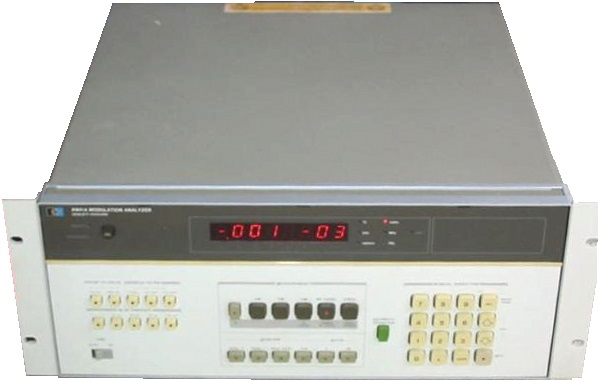

| HP 8901A 無線機テスタ Modulation Analyzer 150 kHz to 1300 MHz ジャンク 2004.8.9購入 14,500円 |
●フューズが飛び（5V,15V,-40Vライン？で）電源入らなかったため-40Vライン？のパワ－トランジスタを別型番のTRと交換し各電源ラインはOKとなっている。
●電源は入るが自動測定を始め、各KEYを押しても測定値が出ない
●LOOUT-LOINを接続するケーブル、および底面の足１個欠品
●オプション：001, 003 付
|
|
|
| ＜ 2004.11.20 eBayにてマニュアル購入US$9.99- ＞ |
|
