Top > 電子計測機器 2020. 8. 5
  直流電源、UPS、アイソレーショントランス
       メーカー                 型式                              品名                         電圧（Ｖ）          電流（Ａ）
Fluke 415B 直流高電圧電源 ±3100 30mA
菊水 PM500-0.1A 直流定電圧・定電流電源 500 0.1
HP 6209B 320 0.1
ケンウッド PA250-0.42ALY 250V 0.42 電子負荷機能付
高砂製作所 GP060-20 60 20
ケンウッド PD56-10 56 10
Agilent E3611A 12V/1.5A、35V/0.85A
HP E3610A 8V/3A、15V/2A
HP 6236B 直流定電圧電源　３出力 6V 2.5A
+20V、-20V 0.5A
メトロニクス 6806 6V 3A
+18V、-18V 0.6A
DAIWA RS-300 直流定電圧電源 15 30
HP 6131C 精密バイポーラ電源 ±16.384 0.5
ネミックラムダ EWS600-24 直流定電圧電源 5～ 26 27
EWS1500-5HM 6 300
富士通 EUL-150ELA 電子負荷 55 20 max150W
ユタカ電機 UPS1010HP 常時インバータ方式ＵＰＳ     1000VA　700W
DAITO TOPA91001-12 アイソレーション・トランス     120V/1kVA
東芝 110-A スライダック     ０～130V/1kVA
HP 6114A 精密定電圧・定電流電源 20V/2A、40V/1A
メトロニクス 544B 直流定電圧・定電流電源 35V 1.5
メトロニクス 532C 定電圧電源 35V 2
ユタカ電機 UPS610HP 常時インバータ方式ＵＰＳ     600VA　420W

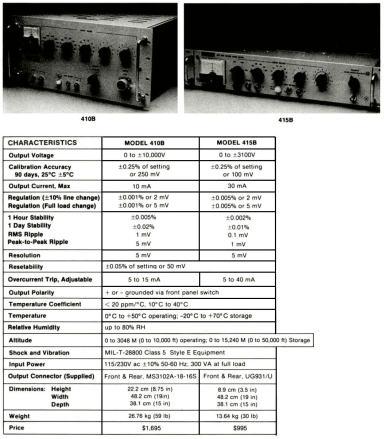

Fluke 415B　高電圧電源　3.1kVdc　30mA　
　　2007.8.23　不動品購入      2008.12修理完了

・Fluke 415B  SV Manual

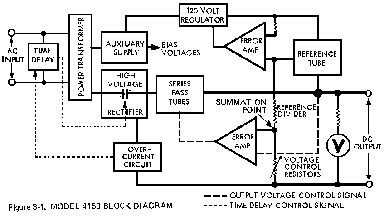

系統図

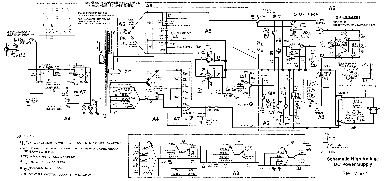

回路図

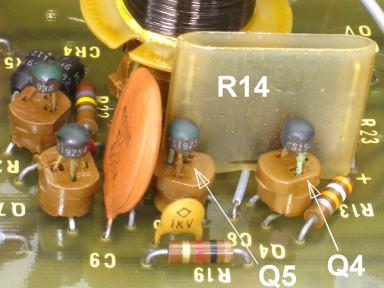

修理内容：
　① R14 精密巻線抵抗・・腐食による断線
　　ハンダ付けしなおし（修理後：38.006kΩ）
　② Q4（差動アンプ） ・・腐食による断線
　　Q4、Q5をペアで代替品(2SC1473A)と交換
415B内部の基準電圧源用真空管　
電圧標準管　83A1

後期モデルの415BではLM308Hが使われている

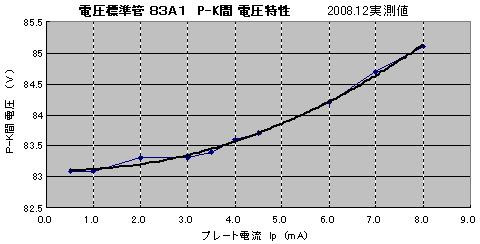

・電圧標準管（Voltage Reference Tube)　 83A1　82.6ｰ84.1V　3.5-6.0ｍA     Datasheet.pdf
　定電圧放電管（２極管）の一種で、原理的には全く同じ。陰極降下の定電圧特性を利用したもの。
　特に陰極に安定性の大きい純金属（モリブデン）等を使用して、その設計や製造工程に注意を払って作られもの。
　電極間電圧が極めて安定で、電圧標準回路に使われる。
　電圧だけが必要で電流は極めて少なく許容放電電流の下限が１ｍＡ程度となっているのも特徴。
菊水　PM500-0.1A　直流定電圧・定電流電源　０～500V　0.1A
　2005.9.4　中古品購入　 背面リモートコントロールコネクタ不良、その他の動作良好
　＜カタログ＞
HP 6209B　直流定電圧・定電流電源　0～320V、0.1A
　1971年製　2014.8.23 ハムフェアにて
回路図
 仕様　(1996年）
HP 6209B Catalog 1967  new
HP 6209B Catalog 1996
HP 6209B Catalog 1997  end
HP 6209B OpSv manual 1969  06209-90003
KENWOOD　PA250-0.42ALY　直流定電圧・定電流電源
  0～250V、420mA    　　2009.5.27
電圧3 1/2桁、電流3桁のLED表示
ドロッパ方式の可変型直流定電圧・定電流電源
PAシリーズのラインナップ：
10V、18V、36V、80V、120V、160V、250V、350V、600V
■ 低リップル、低ノイズ電源
■ 電圧電流同時デジタル表示
■ 直列運転／並列運転
■ フローティング出力／電圧リモートセンシング端子付き
■ 外部アナログコントロール微調整ボリュームを搭載
■ モニタアウト
■ EIAラックサイズ対応            $925.00		 　・PA-A_catalog.pdf
高砂製作所　GP060-20　直流定電圧・定電流電源
　０～６０V、２０A　　2006.9.12　　外観不良の中古品を購入
最大消費電力： 3.7ｋVA
質量： 31 ｋｇ
定価：\320,000-　		 取扱説明書　　　
価格リスト
・・・折れていた足を修理
ケンウッド　PD56-10　直流定電圧・定電流電源
　56V/10A　　　取扱説明書あり　　2005.9
最大　　：56V/10A
消費電力：約 800 Ｗ （約 1250 ＶＡ）
外形　　：W 208 x H 147 x D 348 mm
質量　　：約 18 kg　		 機能：
・定電圧電源、定電流電源
・リモートセンシング
・定電圧、定電流のリモートコントロール
　（外部抵抗、外部電圧による）
・直列、並列運転
・バッテリーの定電流充電、放電

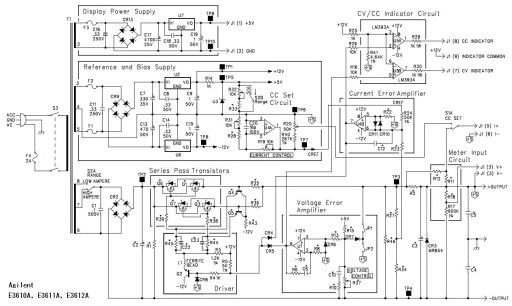

Agilent E3611A　直流電源　（定電圧・定電流電源）
　0 ～ 20 V／1.5 A、 0 ～ 35 V／0.85 Ａ　2000年製　　　　2007.8
HP　E3610A　直流電源　（定電圧・定電流電源）
　8V/3A、15V/2A　　　　1996年製
E3611A E3610A
・定格出力 電力
電圧／電流： レンジ１
電圧／電流： レンジ２
 ３０Ｗ
 ２０Ｖ／１．５Ａ
 ３５Ｖ／０．８５Ａ
 ３０Ｗ
 ８Ｖ／３Ａ
 １５Ｖ／２Ａ
・負荷変動 電圧
電流
 ０．０１％＋２ｍＶ
 ０．０１％＋１ｍＡ
・電源変動 電圧
電流
 ０．０１％＋２ｍＶ
 ０．０１％＋１ｍＡ
・リップル/ノイズ(PARD)
 rms/p-p（10Hz～10MHz)
電圧
電流
 200 μVrms／２mVp-p
 200 μArms／１mAp-p
・測定確度  ０．５％＋２LSB
・負荷変動回復時間  ５０μsec
・温度係数 電圧
電流
 (0.02 ％＋１ｍＶ)/℃
 (0.02 ％＋２ｍＡ)/℃
・オプション 0E9（100VAC動作）付き
1991年販売開始（定価46,000円）～
 2005.9現在販売中（US$430.00）
Agilent E3610A 11A 12A Op Sv manual 2000 5959-5304.pdf
Agilent E3614A 5A 6A 7A Op Sv manual 2013 5959-5310.pdf

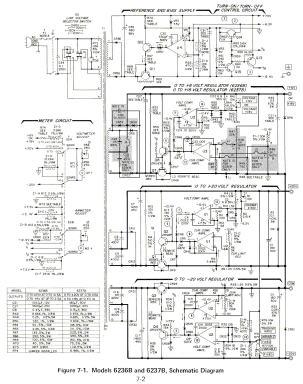

HP 6236B DC Power Supply 　３出力
　０～±２０Ｖ／０．５Ａ、 ０～６Ｖ／２．５Ａ　1977年頃製　2008.5.4
主要電解コンデンサ交換済み、動作良好

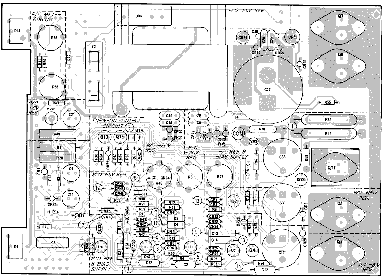

参考資料：
 　・HP_ 6236A 6237A OpSv Manual 1975
　・HP_ 6236B 6237B OpSv Manual 1977
メトロニクス　６８０６　３出力定電圧電源
　0～6V/3A、0～±18V/0.6A　　2004.12
ＯＰアンプ回路の実験には必須の３出力定電圧電源です
　　0～6V/3A、0～±18V/0.6A（トラッキング）
電圧、電流設定共１０回転型ポテンショVR
電圧、電流メータそれぞれ切り替え式
ショートバーあり
OUTPUTコントロールSWあり
DAIWA　RS-300　直流定電圧電源　３０A
　2002.4.7購入　　6,000円
HP 6131C 精密バイポーラ電源                2006.11.1
  Binary Instrument
Opt. J20 & P05		 BCD Instrument
Opt. J99
x1 Range x10 Range x1 Range x10 Range
Output

Accuracy
Resolution		 ±16.384V
0.5A
1.5mV
0.5mV		 ±100.00V
0.5A
10mV
5mV		 ±9.999V
0.5A
1mV
1mV		 ±99.99V
0.5A
10mV
10mV
HP 6131C  catarog  1978 new.pdf
HP 6131C  catalog  1990 end.pdf
ネミックラムダ　EWS600-24
　5～26V　27A　　 2008.8.14中古品購入　動作良好

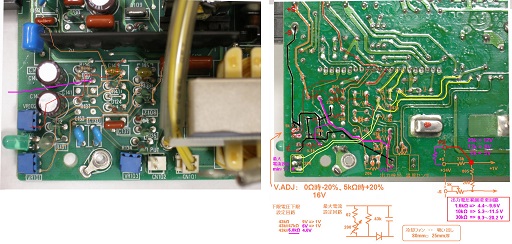

出力電圧可変部回路
24V 27A 648W 効率：83%
出力可変範囲：±20％
2008.8現在販売中、　定価：78,000円
ネミックラムダ　EWS1500-5HM　
　0 ～ 6V、300A　　2007.11中古品購入　動作良好
・入力電圧範囲：
　　AC 85～132V/170～265V
         （47～63Hz)、手動入力切替
・可変電圧電源機能付
参考資料：
　・仕様 _ews1500e_spc.pdf
　・型式 _ews1500_eva.pdf
　・Manual_ews.pdf
　・イミュニティ_ews1500_iec.pdf
　・外観図_ews1500_out.pdf
　・信頼性 _ews1500_rel.pdf
2008.1現在販売中、　定価：150,000円
富士通_EUL-150ELA　電子負荷　　55V 　20A 　150W　 2008.1.20中古品購入　動作良好
ユタカ電機　ＵＰＳ１０１０ＨＰ　常時インバータ方式ＵＰＳ　1000VA　700W
中古 鉛バッテリー 1000円x3
を入れ連続運転開始
2007.8.25
内部バッテリー接続 カタログ、取り扱い説明書、価格表
ユタカ電機　ＵＰＳ６１０ＨＰ　常時インバータ方式ＵＰＳ　600VA　420W　☆
・仕様（ユタカ電機の取扱説明書よりの抜粋）
　　・出力容量　　
　　・運転方式　
　　・蓄電池　
　　・停電保持時間　
　　・寸法　
　　・質量　		 ：６００ＶＡ／４２０Ｗ
：商用同期型正弦波出力、常時インバータ給電方式
：小型鉛蓄電池、１２Ｖタイプ、２個
：７分（初期値、定格負荷時、周囲温度２５℃）
：420Ｗｘ383Ｄｘ84Ｈ（ラック取り付け金具を除く
：約１５ｋｇ
　ラックマウント金具をはずして、縦置きでも使用できる。
　　　（写真１の左側面から、縦置き用の足が外に張り出せるようになっています。）　　　
　これは現在販売中のモデル。定価90,300円
　ユタカ電機製作所のページ：　http://www.yutakadenki.jp/japanese/top/indexj.html
　　　　その中の、カタログ：　http://www.yutakadenki.jp/manual/HyperPro.pdf
　　　　　　取り扱い説明書：　http://www.yutakadenki.jp/manual/HP_man.pdf
　　　　　　　　　　価格表：　http://www.yutakadenki.jp/manual/cost2.PDF

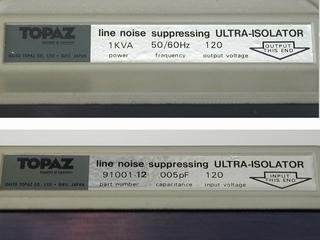

DAITO TOPAZ 91001-12 Ultora-Isolator　アイソレーション・トランス　120V/1kVA　2004.12
高性能ノイズ除去トランス
大都は現在、ダイトエレクトロン株式会社になってる
・３重シールド構造
・ノイズ減衰特性：最大－１４６ｄB
・低周波（100kHz)から高周波領域（数MHｚ）の広帯域減衰特性
・サージ大量：６ｋV
・低漏れ電流
・双方向のノイズを減衰させる
・容量
・入力電圧
・出力電圧
・周波数		 ：１kVA
：１２０V
：１２０V
：５０／６０Hz
・ノイズ減衰特性
　　コモンルモードノイズ

　　ノーマルモードノイズ
：126dB/0.005pF～
　　146dB/0.0005pF
：60dB
・効率
・規格		 ：4%以上
：UL認定
・寸法：　全高H
         　全幅W
            　全奥行D		 ：１６７mm
：２１２mm
：２５８mm
・質量  ：１８kg
入力電圧は１００Vでも使用可能。ただし、定格容量がディレーティングする。　
東芝　110-A　スライダック　０～130V/1kVA　2004.8.21　ハムフェア2004にて
　　内部の配線の半田付けがとれてしまったので修理した。
メトロニクス　５３２Ｃ　定電圧電源　2005.8.20　ハムフェア2005にて　☆
　　０～３５Ｖ／２Ａ
　　フの字型過電流保護機能付き　　　＜性能確認結果＞
メトロニクス　５４４Ｂ　直流電源　（定電圧定電流電源）☆
　　・０～３５V／１．５Ａ
HP 6114A　精密定電圧・定電流電源　☆
　OPアンプIC交換
＜修理内容＞　
＜調整と性能計測結果＞
・出力電圧/電流 ：０～２０Ｖ／２Ａ
：２０～４０Ｖ／１Ａ
・負荷変動 CV時
CC時		 ：0.0005 ％＋100 μＶ
：0.01 ％＋500 μＡ
・電源電圧変動 CV時
CC時		 ：0.0005 ％＋100 μＶ
：0.005 ％＋40 μＡ
・リップル、ノイズ
　（rms/p-p、20 Hz ～ 20 MHz）　		 CV時
CC時		 ：40 μＶ／200 μＶ
：200 μＡ／1 ｍＡ
・温度変動 CV時
CC時		 ：0.00001 ％＋15 μＶ/℃
：0.02 ％＋50 μＶ/℃
・ドリフト CV時
CC時		 ：0.0015 ％＋15 μＶ/８時間
：0.0075 ％＋30 μＶ/90 日
・出力電圧精度 ：0.025 ％＋1.0 ｍＶ  （23℃±3℃）
・出力設定分解能 電圧
電流		 ：200 μＶ
：２ｍＡ
・出力インピーダンス ：0.05 ｍΩ＋3 ｍＨ（直列）
・負荷変動からの復旧時間 ：５０μｓ以下
（設定値の50ｍＶ以内への復旧時間)
1997年まで販売。2003年12月サポート終了
