eToysBox ロジックアナライザー

2013.3.30

ロジックアナライザー

メーカ	型番	品名	チャンネル数	State	Timing	memory	製造年
HP	16702A	モジュラ・ロジックアナライザ	－－	－－	－－	－－	1999
	opt.003	160MBシステムRAM, 2MBビデオRAM	－－	－－	－－	－－
	16712A	タイミング、ステートモジュール	102	250	500	128k
	16610A	エミュレーションモジュール	－－	－－	－－	－－
HP	16602A	モジュラ・ロジックアナライザ	102	100MHz	125/250MHz	64k/128k	1998
HP	16500B	モジュラ・ロジックアナライザ	－－	－－	－－	－－	－－
	16535A	マルチ・プローブ・システム	－－	－－	－－	－－	－－
	E5320A	汎用プローブポッド	9 to 2	－－	－－	－－	1996
	E5322A	240pin QFP 汎用プローブポッド	240 to 2	－－	－－	－－	1996
HP	5006A	シグネチャアナライザ	－－	－－	－－	－－	1987
HP	10529A	ロジック・コンパレータ	－－	－－	－－	－－	1990

HP社のモジュラ・ロジック解析システム一覧

カタログ掲載（開始年－終了年）	型番	カタログ価格	特徴		OS	ドキュメント
1988 - 1993	16500A	$7,200 @1988	9インチカラーCRTタッチスクリーンとダイヤルノブによる操作キーボードとマウスを接続可能５拡張スロット		－－	リファレンス・マニュアル 1987 16500-90907 Reference Manual 1990 16500-90912 Service Manual 1990 16500-90911
1988 - 1993	16501A	$4,750 @1993
1994 - 1996	16500B	$8,800 @1994				リファレンス・マニュアル 1993 16500-97004 User's Guide 1994 16500-97007 Service Manual 1994 16500-97011
1994 - 1996	16501A	$5,135 @1994
1997 - 2000	16500C	$9,500 @1997	16500A,Bからのアップグレードキットあり 9インチカラータッチスクリーン、キーボード、マウスによる操作			Product Overview 1997 5962-7245E Technical Specifications 1999 5965-3184E Reference Manual 1997 16500-97020
1997 - 2000	16501A	$5,240 @1997	16500A,Bからのアップグレードキットあり 9インチカラータッチスクリーン、キーボード、マウスによる操作
1995 - 1999	16505A	$4,995 @1995	プロトタイプアナラーザー			Product Overview 1996 5965-3187E
1999	16600A	$24,240 @1999	204 ch	ディスプレイ外付け 100MHz State timing アナライザー機能内蔵空きスロット：計測モジュール用１、　　　　　エミュレーションモジュール用１	HP-UX	Product Overview 1999 5966-3107E Installation Guide 1999 16700-97010 Service Guide 2000 16700-97016 Communicating with Logic Analyzers through the LAN Training Kit 2001 16700-97021 Processor Solution Information 1998 16600-97008 Emulation Module 1998 EPSG070347 Tool Development User's Guide 2002 B4605-97006
	16601A	$18,040 @1999	136 ch
	16602A	$14,540 @1999	102 ch
	16603A	$10,040 @1999	68 ch
1999 -	16700A	$9,900 @1999	ディスプレイ外付け
	16701A	$5,000 @1999	拡張ユニット
	16702A	$11,500 @1999	液晶パネル搭載
	16700B	\1,347,930 @2002	16702B：タッチスクリーンインタフェース（外部のマウスやキーボード不要） 12.1インチスクリーン			製品概要 2002 5968-9661J Sv guide 2000 16700-97015
	16702B	\1,497,142 @2002
	16701B	\702,310 @2002
	16900A	\2,075,809 @2007	６空きスロット、外部ディスプレイ使用、キーボード・マウス付属		Windows XP Pro	製品概要 2007 5989-8412JAJP モジュール概要 2007 5989-0422JAJP
	16901A	\1,817,905 @2007	６空きスロット、15インチ液晶パネル搭載
	16902B	\2,197,910 @2007	６空きスロット、15インチ液晶パネル搭載、GbE搭載

HP 16500- 、16600-、16700- 及び 16900- シリーズのモジュール互換性

モジュール種別	HP 型番	名称	16500A	16500B	16500C	16505A	16600A	16700 A/B	16900 series
State and Timing	16510A	80 ch, 100 MHz timing, 25 MHz state, 1 K memory depth	X	X	X			--	--
	16510B	80 ch, 100 MHz timing, 35 MHz state, 1 K	X	X	X			--	--
	16511B	160 ch, 100 MHz timing, 35 MHz state, 1 K	X	X	X			--
	16515/16A	16 ch, 1 GHz timing, 8K memory depth (master/expander)	X	X	X			--	--
	16517/18A	16 ch, 4 GHz timing/1 GHz state, 64 K/128 k (master/expander)	X	X	X	X	X	X	--
	16535A	MultiProbe System		X	X	X		--
	16540/41A/D	100 MHz timing, 100 MHz state, 4 K to 16 K	X	X	X			--	--
	16542A	16 ch, 500 MHz timing, 100 MHz state, 1 Mbx16ch	X	X	X			--	--
	16550A	102 ch, 500 MHz timing, 100 MHz state, 4 K/8 k	X	X	X	X	X	X	--
	16554A	68 ch, 250 MHz timing, 100 MHz state, 512 K/1024 k		X	X	X	X	X	--
	16555A/D	68 ch, 500 MHz timing, 110 MHz state, 1 M/2 M		X	X	X	X	X	--
	16556A/D	68 ch, 400 MHz timing, 110 MHz state, 1 M/2 M		X	X	X	X	X	--
	16557D	500 MHz timing, 140 MHz state, 2 M			X	X	X	X	--
	16710/11/12A	500 MHz timing, 100 MHz state, 8 K to 128 K, 102c	--	--	--		X	X	--
	16715/16/17A	Varies by module: 2 GHz timing zoom, 667 MHz timing, 167 MHz to 333 MHz state, 512 K to 2 M						X
	16718/19A	2 GHz timing zoom, 667 MHz timing, 333 MHz state, 8 M to 32 Mh						X
	16740/41/42A	2 GHz timing zoom, 800 MHz timing, 200 MHz state, 1 M to 16 M	--	--	--			X	X
	16750/51/52A	2 GHz timing zoom, 800 MHz timing, 400 MHz state, 4 M to 32 M	--	--	--			X	X
	16750/51/52B	2 GHz timing zoom, 800 MHz timing, 400 MHz state, 4 M to 32 M	--	--	--			X	X
	16753/4/5/6A	4 GHz timing zoom, 1.2 GHz timing, 600 MHz state, 1 M to 64 M	--	--	--			X	X
	16760A	800 MHz timing, 1.5 Gb/s state, 64 M memory	--	--	--			X	X
	16910/11A	4 GHz timing zoom, 800 MHz timing, 450 MHz state, 256 k to 32 M	--	--	--	--	--	--	X
	16753/4/5/6A	4 GHz timing zoom, 1.2 GHz timing, 600 MHz state, 256 k to 64 M						X	X
	16950A/B		--	--	--	--	--	--	X
	16951B	68 ch, 4 GHz timing, 667 MHz state, 256 M	--	--	--	--	--	--	X
	16952A								X
	16962A	68 ch, 2/4/8 GHz timing, 2 GHz state, 4 M/16 M/32 M/64 M/100 M	--	--	--	--	--	--	X
Oscilloscopes	16530/31A	2 channel, 400 Msa/s, 100 MHz bandwidth (max.14 ch/system)	X	X	X			--	--
	16532A	2 channel, 1 Gsa/s, 250 MHz bandwidth (max.20 ch/system)	X	X	X			--	--
	16533A	2 channel, 1 Gsa/s, 250 MHz bandwidth (max.20 ch/system)		X	X	X	X	X	--
	16534A	2 channel, 2 Gsa/s, 500 MHz bandwidth (max.20 ch/system)		X	X	X	X	X	--
Pattern Generator	16520/21A	12 ch, 50 Mbit/s, / 48-ch Expansion Card (max.366 ch/system)	X	X	X			--	--
	16522A	200M vector/second pattern generator		X	X			X	--
	16720A	300M vector/second pattern generator	--	--	--			X	X
Emulation	E5901A	Processor-specific device provides code download, register/memory modification, and processor control (including break, run, reset, single step)						X
参考資料：　・Configuration Guide 2005 5966-4365E

HP　16702A　　ロジックアナライザ　　　　　　1999年製　　　　　　　　　　2013.3.30

16702A　opt.003 モジュラ型メインフレーム
	10.3’液晶ディスプレイ（800ｘ600）内蔵計測モジュール用スロット x ５エミュレーションモジュール用スロット x ２内蔵RAM 180MB (opt.003) 4.3GB HDD, 3.5' FDD, キーボード CD-ROM接続用SCSIインタフェース LANｲﾝﾀﾌｪｰｽ(10Mbps)
	外部モニター（1600ｘ1200）、X-window、Web Browser接続可
16610A エミュレーションモジュール

HP 16602A Logic Analyzers 　　　　　　　　1998年製　　　　　　　　　2008.5

　・State and timing channel : 102
　・100 MHz state, 125/250 MHz (full/half channels) timing,
　　　 64K/128K deep memory depth per channel
　・空きスロット： 1

シリアルNo.US38420107　HP出荷番号：894754996001　出荷日：1998/11/4
Product：HP1660X-70X　　InstrumentID：777eea9f

－外観・内部状態－　　　－動作確認結果－
　　　　非常に良好　　　　　　　　　良好

	16600Aシリーズ
	16600A	16601A	16602A	16603A
チャンネル数	204	136	102	68
計測モジュール用空きスロット数	１
エミュレーションモジュール用空きスロット数	１
ステート解析	100MHz
タイミング解析	125/250 MHz (full/half channel)
カタログ価格（@1999）	$25,740	$19,040	$15,540	$10,040

使用OS：　HP-UX

　・HP-UXとはどのようなUNIX OSか
　・HP-UX システムワークグループの管理 2006
　・floppyのCopy方法

内部

CPUボード

LAN, SCSIｲﾝﾀﾌｪｰｽ

3.5インチSCSI
ハードディスク
QUANTUM FIREBALL ST

電源ユニット
AUTEC POWER SYSTEMS
MFC35-DHJW

HP E5320A E5322A Anarog Probe Pod　　　　　　　　1996年製　　　　　　　　　　　　　　　　　　　 2009.7.20　
　　　　16500Bロジックアナライザシステム用コントロールモジュール16535A用のプローブ

E5320A ・・・汎用プローブポッド　　　　9pin（同時入力2pin）

E5322A ・・・ 240pin QFP 用汎用ポッド　　別途、ICに対応したアダプターが必要

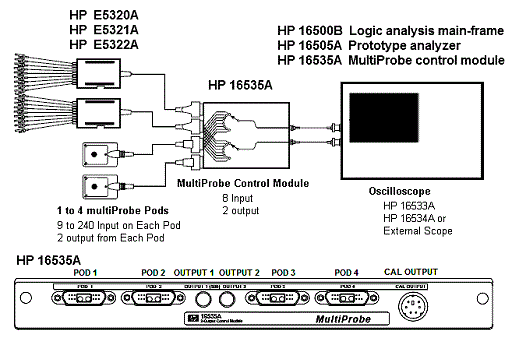

HP 16535A E5320A E5321A E5322A　　 MultiProbe System	・Configuration Guide _1996 __5964-0236E.pdf 　・16535A MultiProbe 2-Output Control Module User's Guide 1997 __16535-97003.pdf 　・datasheet_ 1996_ 5964-0237E.pdf

HP 5006A 　シグネチャアナライザ 　　　　　1987年製　　　　　　　　　　　　　2006.11

デジタル回路が多用されるようになってきた時代に、HP社の自社製計測器のデジタル回路の故障修理を簡単かつ迅速に行えるように開発されたツール。



ゲートシグナルポッドとデータプローブ

過去に販売されたシグネチャアナライザの一覧

	5004A	5005A	5005B	5006A
カウンター、マルチメータ機能	－	◎	◎	－
HP-IB制御機能	－	－	◎	opt 40
カタログ掲載（開始年－終了年）	1978 - 1983	1982 - 1987	1983 - 1998	1984 - 1998
カタログ価格	$990 - 　　　$1,100	$2,500 - 　　　$2,900	$3,800 - 　　　$18,000	$995 - 　　　$6,500
最大クロック周波数	10MHz	20MHz	25MHz
ロジックタイプ	TTL	TTL, CMOS, ECL


シグネチャアナライザとは　・・・＞　HP Journel May1977
HP 5004A OP & SV manual 1977 HP 5005A OP & SV Manual 1981 HP 5006A OP & SV Manual 1985

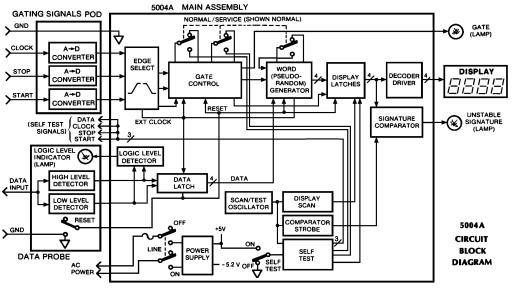

HP 5004A　ブロックダイアグラム

HP 10529A ロジック・コンパレータ 　　　　　　1990年製　　　　未使用品を入手　　マニュアル付き　　　　　　　　　　2012.2.10

	TTL,DTL ロジックICの故障診断用電源の入った基板上での診断が可能基準となる正常なICをコンパレータ内に入れてこれと比較することにより故障を診断する
		・1972年販売開始　（$295）：1972_catalog__new ・1996年販売終了（$2,150）：1996_catalog__end ・HP 10529A_ datasheet__EPSG086884 ・HP 10529A Operating and Service Manual__10529-90005 ・HP 10529A Operating and Service Manual Supplement__10529-90007


		キャリングケース

		基準IC実装用ボード

		テストボード

		基準IC実装用ボード
