Top > 電子計測機器 2015.2.3

温湿度計
メーカ 型番 品名  温度測定精度 湿度測定精度 製造年
VAISALA HMP233L 湿度温度変換器      ±0.1 ℃ ±2 %RH
HMT333 ±0.2 ℃ ±1 %RH 2006
ティアンドディー TR-72U  温湿度データロガー No.1 ±0.3 ℃ ±5 %RH
No.2
秋月  --- 温度計 No.1〜4 ??  --- 2007
 佐藤計量器製作所  Sigma−U NSU-Q   自記温湿度計 No.1 ±1 ℃ ±3 %RH 1995
No.2 1993
No.3 2000
No.4 2008
RATONA R-704  自記温湿度計  No.1 1990
No.2 1992
SMART SENSOR AR300 赤外線放射温度計      ± 1℃  --- 2009
 佐藤計量器製作所  ---    アースマン通風乾湿計  No.1
No.2
No.3


VAISALA HMP233L 湿度温度変換器                      2007.12購入 リース会社の処分品
  構成:
 ・HMP233L本体(オプションAC電源モジュールHMP230PW内蔵)
 ・HMP233センサーヘッド ケーブル長:2m
     (温・湿度コンポジットセンサー)
 ・RS-232Cインタフェースケーブル
 ・電源出力ケーブル
 ・電源出力延長ケーブル
 ・電源出力接続用ケーブル
 ・出力電流/電圧変換抵抗(250Ω)2個

仕様:
 ・相対湿度:0〜100%RH、精度:±2%(校正後)、応答時間:15秒、
    センサ:静電容量式、出力:0〜20mA(抵抗使用時:0〜5V)
 ・温度:-40〜+80℃、精度:±0.1℃(25℃において)、
    センサ:Pt、出力:0〜20mA(抵抗使用時:0〜5V)
  HMP230_Catalog.pdf
HMP230_Manual_Japanese.pdf
HMK15_Catalog.pdf
アナログ出力の工学値変換:



  出力電流 計測範囲 電流/電圧
変換抵抗
変換式
E:計測電圧値(V)
 ch.1   湿度  0〜20mA 0〜100%RH 250Ω H = E x 20 (RH)
ch.2 温度 0〜20mA -40〜+80℃ 250Ω T = E x 24 - 40 (℃)


VAISALA HMT333 セパレートタイプ湿度温度変換器    2006年製           2014.4.16
厳しい環境での湿度計測用
HMT331:壁取り付けタイプ
HMT333:ダクト取り付けおよび小スペース用
HMT334:高圧(100barまで)および真空環境に対応
HMT335:高温環境用
HMT337:高湿度環境および気象観測用
HMT338:加圧パイプライン(40barまで)用
HMT333 カタログ
HMT333 カタログ(英語版)
HMT333 オーダーフォーム
HMT330 manual 2008 M210566JA-F.pdf

オーダーフォーム
(構成リスト)

故障していたため修理した:    (2014.4.30)
 内蔵DC-DCコンバータユニット故障のため交換
  元:ECU24-1506SH
  新:MIWI06-24x (秋月: 1,260円)

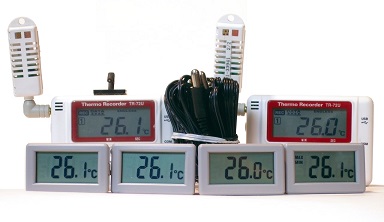

株式会社ティアンドディー TR-72U 温湿度データロガー   No.1 中古品  2005.3.2 購入    No.2 中古品  2006.12 購入
 USBインタフェース
 8000ポイントx2ch分のデータを保持(1時間毎記録で約1年分)
 アルカリ単3電池一本で1年間動作
      ほとんど新品の状態のものを購入

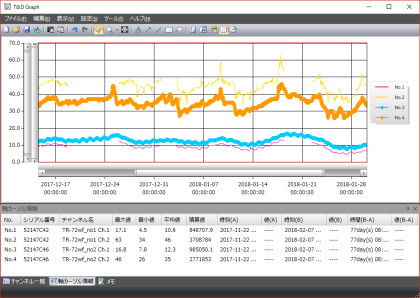

付属ソフト

<仕様>
・測定チャンネル
・測定湿度範囲
・測定温度範囲
・測定湿度精度
・測定温度精度
・センサ耐熱温度
・センサ寿命
:温度:1ch 湿度:1ch
:10〜95%RH
:0〜50℃
:±5%RH(25℃ 50%RHに於いて)
:平均±0.3℃(-20〜80℃)
:-10〜55℃
:約1年(通常の使用条件に於いての目安)
オプション
 温湿度センサ
TR-3100 8,190円(税込)
TR-3100 ケーブル長:1m 9,240円(税込)
2005年3月現在販売中 \31,290


計測値比較:
(2010年)
   No.1     20.3℃   45%
No.2 20.4℃ 47%
誤差 0.1℃ 2%
       TR-3110 温湿度センサ
    2014.10.1新品購入 7,077円
    (右は本体No.2の壊れたセンサ)


秋月の低価格温度計   500円/1個   4個購入 2007.9

省電力(更新周期長い)モデル
4個は0.1℃以内の誤差にある =>



自記温湿度計
2007.8-2007.10
2007.11-2008.1

SATO 佐藤計量器製作所 Sigma−U NSU-Q HYGRO THERMOGRAPH 自記温湿度計
  2005年現在販売中 定価:¥67,200   RETONAとの相違点: @温度測定範囲が狭い(最高温度が+50℃から+40℃へ)
 A記録紙の縦方向の幅が広い
No.1

平成6(1995)年10月製
2005.9購入

No.2

平成6(1993)年6月製
2008.3購入

No.3

2000年11月製
2014.3.11購入

No.4

2008年6月製
2015.1.14購入
仕様:
測定範囲

測定精度

測定方式

時計



温度 -15〜40℃
湿度 0〜100% rh

温度 ±1℃(+10〜30℃、その他は±2℃)
湿度 ±3% rh (20〜95% rh at 15〜25℃、その他は±5% rh)

温度 バイメタル
湿度 毛髪(特殊処理済)

クォーツ式・1、7、32日切り換え
  単2マンガン乾電池(R14P)2本

  電池寿命約1年(7日巻で使用時)
  1日/7日をギア交換で切り替え (32日巻き記録に対応しません)
記録紙

記録紙最小目盛
記録ペン

寸法・質量
付属品



7日用(クリーンペーパー)55枚付
  (バインダー付属)

温度1℃ 湿度1% rh
カートリッジペン紫
  7日巻使用時約6ヶ月使用可能)
(W)336×(H)295×(D)148mm、約3.1kg

単2マンガン乾電池2本
記録紙保管用バインダー
取扱説明書(保証書付)
記録紙:7日間用55枚入りx1冊
備品・消耗品:
7210-60
7210-62
7210-64
3054
3055
7238-04
7238-08
3013
1日用記録紙(400枚)
7日用記録紙(55枚)
32日用記録紙(55枚)
¥16,500(税抜き)
¥3,100(税抜き)
¥3,800(税抜き)

カートリッジペン 紫 (12本入り)
カートリッジペン 赤 (12本入り)
カートリッジペン 紫
カートリッジペン 赤
¥19,800(税抜き)
¥19,800(税抜き)
¥2,000(税抜き)
¥2,000(税抜き)

 全機種対象
  ペン形状コード
    SK051-079
ファンモーター(AC100V) ¥19,800(税抜き)
    (★:2007年、紙1冊、ペン2本購入)

SATO RATONA R-704 自記温湿度計   ☆            2004.12、 2005.8
No.1         2004.12
 平成3(1990)年1月製


No.2          2005.8
1992年4月製


 仕様:
・測定範囲

・測定精度

・測定方式
温度
湿度
温度

湿度
温度
湿度
:−15〜+50℃
:0〜100%
:±1℃
:±3%
:バイメタル
:毛髪(特殊処理済み)
・消耗品 記録紙 :1日用 400枚入り 型番:7014-60 14,000円
 7日用 55枚入り 型番:7014-62 2,400円
 32日用 55枚入り 型番:7014-64 3,000円
・時計 :クォーツ式(1,7,32日切り替え式)
 単2マンガン電池2本
 電池寿命約1年(7日巻きで使用時)
   カートリッジペン :紫 1本 型番:3709 1,800円
・記録紙最小目盛り  :温度1℃、湿度1%

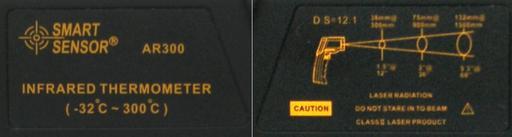

SMART SENSOR AR300  INFRARED THERMOMETER  赤外線放射温度計          2009.6.11  新品  3,471-
・測定範囲
・測定再現性
・測定精度

・応答時間
 -32〜+600℃
 ±1℃
 0〜300℃:±2℃または±2%
 -32〜0℃:±3℃または±2%
 約0.5秒
AR300 manual.JPG


アースマン通風乾湿計 assman’ s aspiration psychometer
        SATO     2006.
      古いものです。木製ケースは再塗装。
      ゼンマイ巻きは紛失のため代用品。

アースマン通風乾湿計     2007.
      古いものです。片側の温度計を折ってしまった。

<写真未>

小型アースマン通風乾湿計 SATO   ☆      2005.9
 <湿度計測の標準器>
      乾球と湿球の2本の温度計の指示温度差から湿度表を用いて湿度を求める器械です。
      手巻き式のファンを回して送風した状態で温度計測します。
      温度計の最小目盛り0.5度です。(目盛りが細かいため目盛りを読むのに苦労します。)

 仕様:
  ・手巻き式  定価38,850円(社内検定品)
  ・寸法:235x100x60mm
  ・-30〜50℃1/2(0.5℃)棒状温度計2本使用
  ・本体、換算表、スポイト、収納ケース(黒)  各1ヶ
                   <取り扱い説明書>
